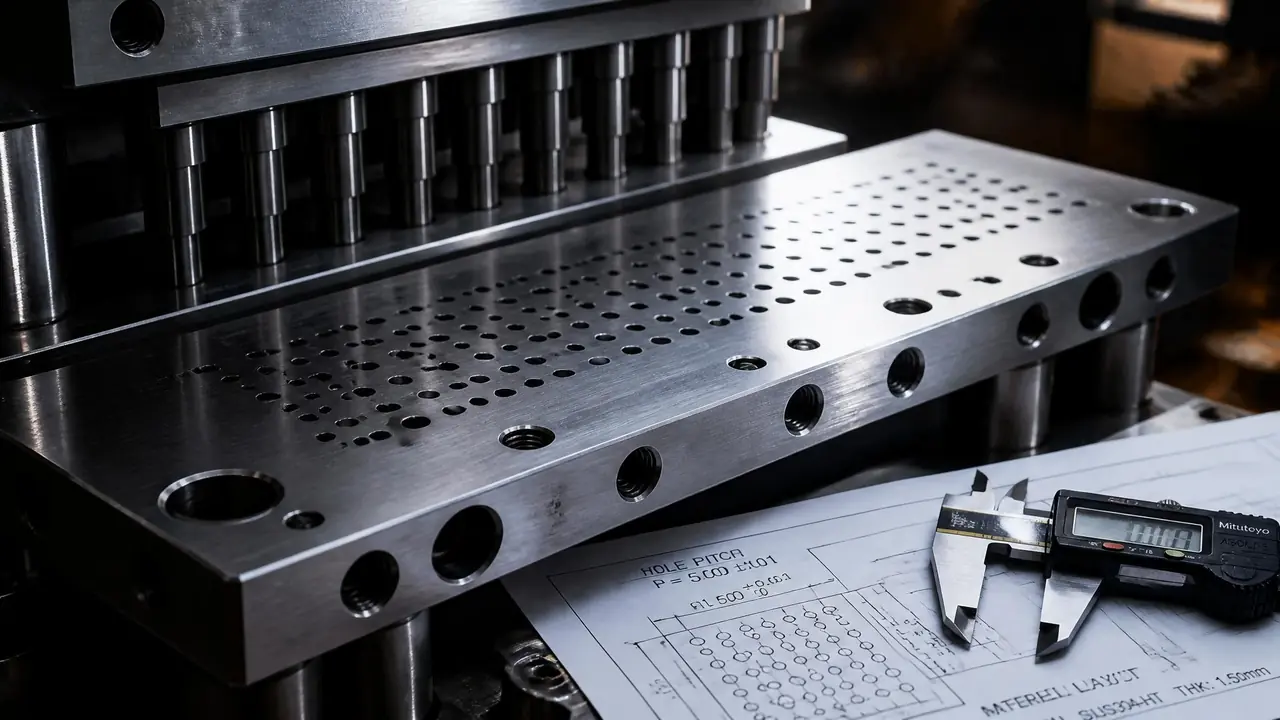

冲孔模具的孔距怎么定？排孔布局和模具强度怎么平衡

上个月接了一批消音器孔板的活，图纸上写着孔径3毫米、孔距5毫米、料厚1毫米的镀锌板，一块板密密麻麻一千八百多个孔。冲孔模具这行干久了都明白，照着图纸布孔谁都会，难的是孔距一密，模具强度就往下掉，这两头怎么摆平才是真功课。

那副模最后按60度错排布孔、冲头分三段阶梯做，试模一次过，冲到四十多万模次没出毛病。回头看，起决定作用的就是两个数：孔与孔之间的净壁，还有凹模刃口那圈钢够不够厚。这两个数定对了，剩下都是常规操作。

净间距是孔距的底线，先于开孔率

孔距怎么定？先核净间距：相邻两孔之间的净壁至少留两倍料厚，小孔另设1.5到2毫米的下限，低于这条线凹模寿命会断崖式往下掉。两倍料厚不是拍脑袋出来的。凹模上相邻刃口之间那块钢，每冲一次都被挤压一回，料越厚挤压力越大，净壁留窄了，裂纹就从刃口往里走。1毫米的板配2毫米净壁刚好；0.5毫米的薄板净壁1毫米也能打，就是修模勤得烦人。

我吃过一回亏。2023年冬天做一批1.2毫米不锈钢的声屏障板，孔径1.5、孔距2.5毫米，净壁只剩1毫米。凹模用Cr12MoV淬到58到60度，三万模次刃口就开始崩渣。客户催得急，硬顶完那批货，回头把孔距放到3毫米重新开模。多烧一套凹模的钱，总比整套模具报废强。

孔到板边、刃口到凹模外缘的距离同样别抠太紧，钢料多留3到5毫米，热处理变形和开裂的风险小一截。图省事省下的那点材料，不够付一次线切割返工的钱。

错排还是直排？先看冲床吃不吃得消

排孔布局优先选60度错排，同样孔径孔距下开孔率更高；总冲裁力逼近冲床吨位时，用阶梯冲头或分段跳冲来摊薄负荷。两种排法的账摆在一起看就清楚了：

错排真正的实惠在这儿：要凑同一个开孔率，错排可以把孔距放大，净壁跟着宽松，模具反而好做。消音器孔板、筛板这类订单，客户多半也认错排的花纹。真为了编程省事用直排也行，但开孔率要往上抬，孔就得排得更密，凹模跟着遭罪，这笔账不划算。

力这头才是硬约束。总冲裁力约等于孔周长总和乘料厚再乘抗剪强度，Q235取300到350兆帕，304不锈钢直接翻到500到600。我算过开头那批板，一千八百个φ3孔、1毫米料厚，一次全冲接近40吨，冲床还得留两成余量。办法有三个：冲头分高低，相邻差半个到一个料厚，冲裁力错峰；或者分段跳冲；再不行就两副模接力。算法我之前整理过一篇入门笔记，可以直接照着套：冲压模具设计入门：从冲裁力计算到模具结构设计。

卸料力也别忽略。一块1.8米长的板料一次冲一千八百多个孔，卸料板得先把板料死死压住再落冲头，板料一颤，孔距就飘了，客户量孔位一超差，整批板跟着报废。我们那副模卸料板用45钢淬到45度左右，压料面磨平，弹簧按行程留了两成余量，用到现在没换过。

模具强度这一侧：凹模壁厚、冲头保护和分段冲

模具强度两头补：凹模相邻刃口的净壁不小于两倍料厚，刃口到外缘再留3到5毫米；小冲头加护套，吨位不够就阶梯分次冲。先说凹模的账。φ3孔、孔距5毫米的板，相邻刃口之间只有2毫米钢，这2毫米要扛几十万次冲击。我们的做法是Cr12MoV淬到58到60度补一次深冷，线切割割刃口时留0.005到0.01毫米的研磨量，最后钳工手工研一遍，孔口毛刺从明显的毛茬降到摸不出来的程度。间隙和刃口的细节，打孔模具那篇笔记把冲头凹模间隙和毛刺控制写得更细，这里不重复。

冲头的账。1.5毫米以下的小冲头最怕失稳折断，固定段加粗到4毫米，过渡走R弧，卸料板上镶护套给冲头导向，自由段控制在孔径的8倍以内。孔距密的时候冲头一根挨一根，护套做成薄壁衬套，磨损了只换衬套，不用拆整个卸料板，省下的工时够再造半个凹模。

分段的账。一次冲不下的板就分两次，第二冲的定位要跟第一冲接上，接缝处漏冲一个孔，客户一眼就看得出来。我们用侧刃定距加导正销，接缝错位能压在0.1毫米以内。分段冲会让模具数量和工时往上走，报给客户的单价也高一点，但比炸一副模划算，这笔账不难算。

回到开头那批消音器孔板。孔距5毫米看着是客户图纸定死的，实际上我们能做的功课不少：净壁核一遍、总冲裁力算一遍、冲头高低错开半个料厚。三步走完，一副模稳稳当当交出去，客户回单的时候连毛刺都没提。下次拿到密孔板的图纸，别急着报价，先把这几个数算出来。

常见问题

孔距太密冲不动，可以让客户改图吗？

可以提，但要给依据。把净壁厚度和估算寿命摆出来，多数客户能接受孔距放大0.5到1毫米，或者孔径缩一档。空口说冲不了没人理你，拿数字说话才有得谈。

冲孔板的开孔率一般做到多少合适？

看用途，没有统一答案。消音器孔板常见20%到30%，筛板按筛分粒度定，装饰孔板有的做到50%以上。开孔率越高净壁越薄，模具寿命越短，报价时把这份风险算进去。

小孔冲头老是断，是孔距的问题吗？

多半不是。根子常在导向上：检查卸料板护套磨损、冲头垂直度、料厚有没有超差，再看自由段是不是太长。孔距密只会让总力更大、断得更快，但不是断头的主因。

阶梯冲头的高度差取多少合适？

行业里普遍取半个到一个料厚，薄料取0.3到0.8毫米就够。差太多会把最长的冲头先打塌，差太少分力不明显，试模时盯冲床的负载变化最直接。
