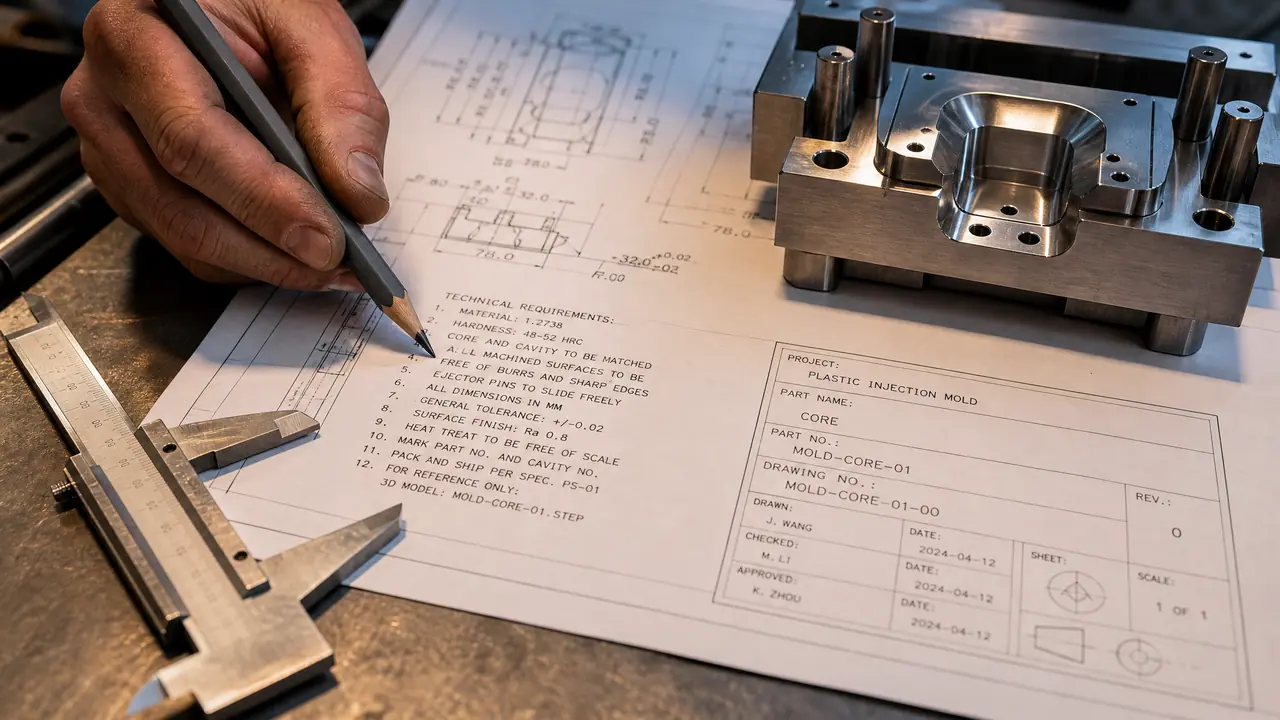

模具技术要求写什么？图纸角落的杠注

拿到一套模具图纸，很多人眼睛只盯着型腔型芯的主视图，角落里那块「技术要求」往往扫一眼就翻过去。我带过的新设计员就出过这种事：图面上钢料标对了，杠注里没写脱模斜度，加工师傅按零度铣出来，试模时产品侧面拉白得像蒙了层雾。返修抛光加省模，前后搭了八天。模具技术要求不是摆设，它是图纸的另一半——图形管形状，杠注管做法。

你少写一条，车间就用自己最省事的办法给你补上，补得对不对全看运气。别急，这块内容其实有一套相对固定的写法。难的不是写字，是知道哪些必须写、哪些可以省、每条措辞怎么落到加工端能执行。下面按我这些年反复改出来的顺序，一条一条拆给你看。

杠注里必须有的五样东西

材料牌号加硬度、热处理方式、未注公差、表面粗糙度和脱模斜度，这五条是技术要求的底座，缺一条就给返修留了口子。我见过最精简的技术要求只有五条，也见过写了两百多字的，写得好的那副反而返修少。排在第一位的永远是材料，而且要写到牌号加状态，比如「型芯型腔用 P20 预硬钢，硬度 HRC30-34」。只写 P20 不写硬度，采购可能给你买回退火态的料，热处理车间还要多跑一道工序。

热处理这条要写清是淬火回火还是氮化。H13 做压铸模芯，行业普遍写淬火后硬度 HRC48-52、回火两次，型面再加氮化，氮化层深度写 0.15-0.25mm 左右。写「热处理：按要求」这种话等于没写，车间最烦这种杠注。

未注公差一句话就能顶几十处标注，写「未注公差按 GB/T 1804-m」，加工和检验就都有了统一依据。粗糙度按部位分档：型腔型芯 Ra0.4 起步，分型面 Ra0.8，水路孔 Ra1.6 就够用。脱模斜度写在成型面上，一般 0.5 度到 1 度起步，深腔件还要放大。做过塑胶模具设计从产品分析到出图的完整流程的朋友应该有体会，斜度这种东西在三维图上不显眼，落到钢料上就是能不能顶出件的差别。

钢材和热处理写错一条，代价是半个月

钢材条目要写全牌号、供货状态和硬度区间三样，只写牌号不写硬度，采购就可能把料买错，返工搭进去半个月。这不是吓唬人。我们车间 2024 年出过一次：图上写了 718H，没写硬度和状态，采购图便宜拿了普通 P20 顶上，做出来的模芯耐磨性差了一截，量产两万模次左右型面就开始拉伤。补硬度要求、换料、重新加工，前前后后耽误了半个多月，客户那边的排产全乱了。

从那以后我给组里定了规矩，钢料这条必须三个要素一个不落。常见的几种怎么写，我整理成一张表，你照着改就行。

补充一句老经验：硬度不是越高越好。硬度上去了耐磨，崩角风险也跟着上来，尤其尖角位多的型腔。图纸杠注里写硬度区间而不是单个值，就是给热处理车间留调整余地。

公差和粗糙度：写位置比写数值管用

未注公差引一句国标就能省几十处标注，配合面单独标公差带，粗糙度按部位分档写，比满图狂标少出错。导柱导套孔写 H7，顶针孔写滑配合并注明间隙，滑块压板写动配合——配合性质定清楚，钳工装配就不用猜。有同学喜欢全图密密麻麻标公差，加工师傅反而会漏看，重点全被稀释了。

顶针这块我有个实测感受。早年我们把顶针孔单边间隙从 0.01 收紧到 0.005，本意是防毛边，结果顶针发烧卡死的概率反而上去了，夏天车间温度一高更明显。后来改回 0.01 左右，配合面光洁度跟上，问题就没了。收紧公差后每套模具加工费大概多两百块上下，买不来稳定性。这个教训写在技术要求里就是一句话：动配合按动作件等级给间隙，别一刀切。

粗糙度同理。型腔抛到 Ra0.4，省模师傅要多花一到两天工时，成本摆在那里；非成型面全按 Ra0.4 写，纯属浪费。分开写，各归各位。想把这些配合关系吃得更透，可以看看模具结构设计的关键点里关于导向和顶出那部分，杠注的措辞跟结构逻辑是连着的。

为什么杠注越短越危险？

杠注里漏写的每一条，最后都会被加工师傅用默认做法补上，默认做法保的是交期，不是你的模具质量。材料、公差这些硬指标说完了，还有一类「软要求」更容易被省掉：水路试压、刻字、防锈、吊装。这些东西图面上根本画不出来，全靠技术要求一行行交代。

水路要写「试压 0.6MPa，保压 30 分钟不得渗漏」。我经手过一副发往外地的模具，图上没写试压，运输颠簸把接头震松了，客户第一次接温控机就报警，来回运费加误工搭进去小一万。刻字也别漏：模号、材质、生产日期，写在模板侧面，客户验收和以后修模都靠它对号。防锈油、吊装孔位置、开合模顺序，各有各的坑。

正规一点的做法，是把这类条目做成模板，每套图出图前过一遍勾选。设计与制造衔接的车间细节里专门提过，图纸下了车间再改杠注，改一条就是一趟白跑。老实讲，写技术要求的最佳时机是设计阶段，不是试模失败之后。

回到开头那副拉白的模具。后来我们把返修原因写在杠注模板的备注栏里，脱模斜度这一条从此再没漏过。技术要求这个东西，说穿了就是把别人踩过的坑提前写成字。你花十分钟核一遍杠注，省的可能是半个月返工——这买卖怎么算都划算。下一套图出图前，先把那五条底座逐条对一遍再说。

常见问题

技术要求写在图纸什么位置比较合适？

行业习惯是标题栏上方或图框左下角的空白区，字高统一、逐条编号。位置固定的好处是车间师傅不用找，看图先扫那一块，形成肌肉记忆。

未注公差写 GB/T 1804-m 还是 f？

机加工的模具零件一般用 m 级（中等级）就够了，f 级偏精密，成本也高。配合面、成型面例外，这些地方单独标注，不要靠未注公差兜底。

技术要求能出图后手写补充吗？

能补，但要有规矩：电子图改电子版重新出，蓝图手写补充要设计员签名加日期。口头补一句最危险，车间三个人听出三个版本的事我见过不止一次。

冲压模和注塑模的技术要求差别大吗？

骨架一样，重点不同。冲压模要多写刃口间隙、卸料力和刃口锋利度要求，注塑模侧重脱模斜度、水路试压和型面粗糙度。模板可以共用，条目按模种增减。
