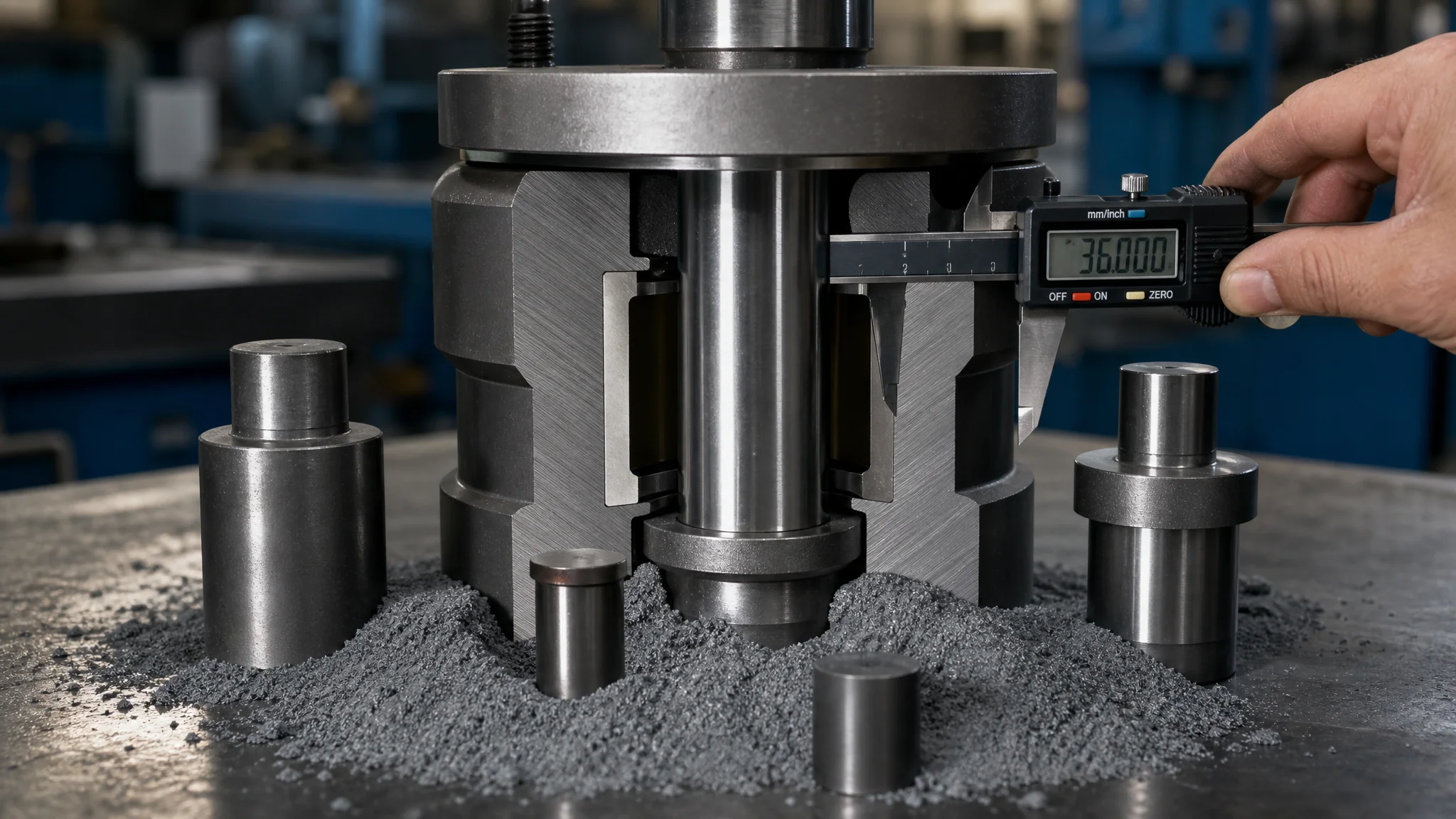

粉末冶金模具设计怎么做？成型阴模与芯棒的配合门道

粉末冶金模具设计这个活，我干了很多年才算入门。头一回上手是一套含油轴承，内孔带台阶，我按注塑模的思路出图：模冲和阴模的间隙随手给了0.04mm——在注塑模上这数没毛病，在粉末冶金模上这是灾难。压完脱模，压坯内孔直接抱死在芯棒上，退不出来，硬敲下来一看，内壁一圈拉伤。车间主任叼着烟看了半天图纸，就问了我一句：你算过阴模和芯棒的配合没有？那一刻我明白，这套模具的门道跟注塑、冲压完全是两套思维方式。

先把工艺原理捋一遍，不懂工艺没法谈设计。金属粉末混入成形剂（硬脂酸锌之类），装进阴模型腔，上下模冲对压——注意是双向压制，不是单冲——压出一个"生坯"，脱模，进烧结炉，最后精整出成品。听起来跟"把沙子压成砖"差不多，实际上每一步都有它的脾气。《大英百科全书》对粉末冶金的定义就是"由粉末而非熔融金属铸造来制造金属件"，还点了一句关键：小齿轮这类小金属件用粉末工艺比铸造成型省钱——因为省掉了大量机加工和料耗。行业更细的口径可以看美国金属粉末工业联合会（MPIF）的技术资料库，标准、材料性能数据都有，想入行的先把基础术语啃下来。

模具就那几件，凭什么比注塑模还难设计？

粉末冶金成型模的基本组成是阴模、上模冲、下模冲、芯棒四件套，外加模架和精整模。零件看着少，难就难在它压的是"会流动的固体"——粉末在封闭型腔里的充填和压实行为，决定了模具每处配合都要精打细算。

阴模管外形，芯棒管内孔，上下模冲管端面和台阶，这套分工说起来一句话。但注塑模的设计自由度大得多：浇口、流道、顶针位置都能调整。粉末冶金模没有这些牌可打，产品结构一旦定了，分模方案基本锁死，能做的文章全在配合间隙和补偿量上。别觉得简单。就这四件东西，配合公差标错一个，试模现场能让你站一整天。

双向压制是核心。粉末压实时压力传递有衰减，单向压到底，压坯密度上密下疏能差15-20%，烧结的时候疏松那头收缩大，弯给你看。双向压制等于上下一起挤，中间还偏松，所以高一点的零件要上多模冲补偿——把上模冲分成几片，各自控制行程，台阶多的零件甚至三四个模冲联动，让各部位压缩比趋于一致。行业里管这个叫"装粉比"控制，生坯高度和压坯高度之比一般在2.2-2.5，也就是粉末装进去要两倍多高，压下来才够密。含油轴承这类经典产品，目标密度一般在6.4-6.8g/cm³（铁基），低于6.2孔隙连通性是好，强度不够，高于7.0孔隙被封死，含油率掉下来，轴承的润滑就废了——这中间的平衡全靠模具压缩比和压制力控制。

模具怎么加工出来的、精度怎么保证的，跟设计是配套的事，线切割切阴模型腔、磨削配模冲外圆，公差全在微米级拉锯，具体工艺这篇模具加工五大工艺对比讲得细，设计出图前建议先过一遍，免得标个车间做不出来的公差。

阴模与模冲的间隙：大了飞边，小了啃模

阴模与模冲的配合间隙，我的经验值是单边0.005-0.015mm，具体看孔径大小和模冲数量。这个间隙一旦超过0.02mm，高压下粉末会钻进缝隙，压坯侧面拉出一片飞边毛刺；小于0.003mm，模冲发热膨胀直接咬死在阴模里。

为什么这么紧？粉末冶金压制压力普遍在400-700MPa，是注塑压力的好几倍。我在0.01mm间隙上吃过甜头，也在0.025mm上栽过跟头。那是套外径28mm的齿轮压坯模，图纸上间隙标的0.02mm，客户催得急，配模的师傅没细修就装机。压制到第三千模次，压坯外圆一圈挤出来的毛刺挂满了阴模口，清理完接着压，第四千模次模冲外圆被啃出一道亮痕，模具拉回去重磨。返修的代价：模冲重新磨外圆、镀铬补偿，前后折腾九天。后来我把这类模具的间隙一律压到0.01mm以内，用万向浮动的模冲座给装配误差留缓冲——间隙给紧的，对中用浮动找，这套组合下来，飞边问题再没复发。

间隙怎么"配"出来也有讲究。模冲外圆以阴模孔为基准研磨，阴模孔先用慢走丝割出来留量，再人工精研。量大的时候要考虑热：连续压制模冲温升四五十度，钢的线膨胀系数大约11-13×10⁻⁶/℃，直径50mm的模冲胀个0.02mm轻轻松松。你说这间隙还敢松松垮垮给吗？压制节拍快、单班产量高的模具，冷配间隙要适当放大半档，投产前先空压五百模次让它热起来再首件检验，这个土办法比什么理论都好用。

芯棒配合与密度开裂：一次完整的翻车记录

芯棒做内孔，跟阴模孔的平行度和间隙决定压坯壁厚均匀性。我吃过最大的亏是密度不均开裂：带内孔的零件，芯棒周围和远离芯棒的部位密度差超过0.3g/cm³，烧结后从孔口往外呈放射状裂开。

那次的主角是一支带芯棒的异形结构件，外轮廓接近椭圆，内孔偏置。首模出来看着挺好，进炉烧结完，孔口位置裂了四条放射纹，废品率干到七成。我一开始怀疑烧结曲线，降温速率一调再调，没用。后来把同炉的直筒件拿出来对比——没裂。问题锁回成型：拿密度仪在压坯上分区一测，孔口圆角处密度6.9，隔壁角落才6.5，差了0.4。根源是粉末充填时芯棒周围填充量偏低，加上单侧壁厚太薄、压缩比跟别处不一致，压实的瞬间密度梯度就定型了。

改法分三步走。装粉工位上给芯棒周围加了一个充填靴的导粉结构，让薄壁处多存粉；压制行程里把下模冲改成两片式，薄壁那片提前0.4mm起压——相当于给密度低的地方"开小灶"；芯棒外径从名义尺寸磨小0.01mm，配合间隙从原来的0.006放大到0.012，降低脱模时芯棒对孔壁的擦刮。三招下去，密度差压到0.15g/cm³以内，开裂率降到2%以下。前后调了23天。这23天教会我一件事：密度数据必须测在前面，不能等烧结废品来给你上课。

芯棒的细节再补两条。带台阶的内孔，芯棒要做台阶成型，台阶过渡处用小圆角过渡——直角冲的那一下，粉末在角落里"锁死"，密度必然低，很多人拿放大镜都想不到问题出在一个圆角上。芯棒材料一般用钨钢（YG类硬质合金），细长芯棒刚性差，压制时受侧向粉末力会微弯，所以长径比大的芯棒两端都要导向，不能只靠下端固定。

脱模回弹怎么预留？弹性后效是个隐形变量

压坯脱模瞬间会弹性膨胀，行业叫"弹性后效"，径向回弹量一般在0.2%-0.5%之间，铁基粉偏大、铜基粉偏小。阴模和芯棒的成型尺寸必须把这个回弹连同烧结收缩率一起反向预留，成品尺寸才追得上图纸。

这套尺寸链的逻辑是：阴模孔径 = 成品外径 ÷ (1 - 烧结收缩率) ÷ (1 - 回弹率)，实际工程里大多数厂直接用经验系数一把乘过去，但铁基件的回弹率跟粉末牌号、压制压力关联很强——压力从500提到650MPa，回弹能从0.2%蹦到0.4%，同一套模具换个粉就超差，这种事故我处理过不止一次。老实话，我劝每个做PM模具的人都自己建一张回弹率实测表：每次试模，压坯脱模后立刻用千分尺量阴模方向和芯棒方向的尺寸，跟阴模孔、芯棒外径对比，记进表格，半年下来你手里就有比任何手册都准的数据。这种"笨功夫"我坚持了几年，现在拿到新零件，回弹系数闭着眼能报个八九不离十。

回弹还跟脱模方式勾着。阴模要保持不动、用下模冲把压坯顶出来，还是压坯不动、阴模往上拉，两种结构对压坯的质量影响不同。薄壁件和高零件必须让压坯相对阴模匀速退出，脱模速度一快，弹性后效释放不均，压坯直接胀裂——现场叫"脱模裂纹"，跟密度裂纹长得像，但裂口更整齐，老师傅一眼能分出来。我徒弟就分不出来，还一度把脱模裂纹当密度问题调了两天装粉，白费劲。

阴模材料与预应力组合：过盈量算错就是炸模

阴模型腔直接接触粉末，磨损量惊人，主流做法是硬质合金镶套——内衬用YG15、YG20做型腔，外面过盈套一层钢套。过盈量按厚壁圆筒组合筒公式算，中径过盈一般取直径的0.5%-1%，装配多用加热钢套的热套工艺。

先说材料。阴模内衬为什么用硬质合金不用模具钢？压制压力高、粉末里有硬质点，模具钢淬到HRC62也就撑几万模次，型腔就磨出喇叭口，压坯脱模阻力直线上升。硬质合金的耐磨性是常规模具钢的几十倍，寿命能上百万模次——关于硬质合金模具的寿命和特性，这篇硬质合金模具寿命拆解有系统对比，这里不展开。YG15、YG20含钴量高、韧性好，抗冲击不掉边，做阴模内衬最稳；牌号选脆了，压制时的应力脉冲直接把内衬崩出蛛网裂纹。硬质合金本质上是"碳化钨颗粒+钴粘结相"的烧结复合材料——《大英百科全书》的表述是"用一种金属（通常是钴）把坚硬耐热的颗粒粘结在一起"，钴含量越高韧性越好、硬度越低，含钴15%、20%的牌号做受冲击的模具正合适。

再说组合结构。硬质合金又硬又"脆"，抗拉强度低，直接做成整体阴模，内部压制应力一起加身，撑不了几个回合。所以要用预应力组合：外面套一层甚至两层高强度钢套，装配过盈让钢套把内衬"抱"紧，工作的时候钢套替内衬扛住拉应力，内衬只承受压应力——各干各擅长的活。过盈量是命门。算小了预紧力不够，压制应力一来内衬还是受拉，裂纹从型腔面往外爬；算大了装配应力直接把内衬压裂，或者热套的时候钢套还没套到位就"咔"一声。我的习惯是中径过盈取0.8%左右，钢套加热到350-400℃热套，绝对不硬压。热套完了还要精研型腔——装配过盈会让内孔收缩0.02-0.05mm，这个收缩量必须算进成型尺寸，不算的话整套模具尺寸链全歪，这是我见过第二多的低级错误，第一多的是间隙标错。

精整模跟成型模是一对。烧结完的坯子尺寸散差大、还变形，塞进精整模整一下，尺寸精度能从IT10级提到IT7级上下。精整模的间隙比成型模更小，靠的是材料的塑性变形而不是压实，所以它的结构强度要求和润滑要求又是另一套账，这里只提一嘴，展开够写一篇。

跟注塑模、冲压模比，PM模具设计的思维差在哪？

注塑模设计围着"流动"转，冲压模围着"分离和塑性"转，粉末冶金模围着"密度"转。PM模具没有浇口顶针可调，也不靠间隙剪切，所有的设计自由度都压在配合公差和压缩比控制上。

坦白讲，我是从注塑模转过来的，刚转的时候浑身别扭。注塑模出问题，第一反应查浇口查温度；PM模具出问题，第一反应应该是查密度查装粉。注塑的收缩率是材料单方面给的，PM这边是回弹加烧结收缩的复合变量，还跟压制压力耦合，光查手册不测数据必翻车。冲压的间隙是料厚的百分比、以"丝"计，PM模的间隙是绝对值、以"微米"计，公差等级差着一个数量级，做惯冲压的人来干PM，手会"重"，这个我见过太多次。如果你本身是注塑方向想跨过来，建议先读读这篇塑胶模具设计的完整流程，把注塑那套流程捋清楚，再对着PM工艺逐条换脑子，弯路会少一半。

还有一点感受很深：PM模具的验证周期长。注塑试模当天出结果，PM这边压制完还要烧结——炉子排产、升温、保温、降温，一轮下来三五天起步。所以出图阶段的计算必须一次到位，公差表里每一个数都要有依据，试错成本比别的模具高出一截，设计师的心脏也得跟着大一号。回头看看当年那套抱死的含油轴承模具，如果让我重新出图，我会在图纸上多写三个字：过盈量。注明组合阴模的过盈值、热套温度和收缩补偿，装配师傅就不会按普通钢模的直觉去配。设计图纸其实是设计师和装配师傅的对话，写清楚一点，车间的兄弟就少熬一个通宵。

常见问题

粉末冶金模具设计入门要先学什么？

先学工艺再学模具，顺序不能反。粉末的松装密度、装粉比、压制力、烧结收缩这些概念不懂，模具图就是照猫画虎。建议把一套简单直筒件的成型模从头到尾跟一遍，从装粉到精整，再看阴模和芯棒的图纸，半懂不懂的状态做PM模具最容易出大事。

阴模和模冲的间隙到底给多少合适？

我的经验值是单边0.005-0.015mm，孔径大取大、节拍快取大。判断标准很简单：压坯侧面有没有飞边毛刺、模冲有没有啃模痕迹。两个都没有、连续压制温度上来也不咬死，这个间隙就对了。别信单一公式，用首件和前五百模次的状态说话。

压坯烧结后开裂，先查哪里？

先查成型密度，不是先查炉子。在压坯上分区测密度，密度差超过0.2-0.3g/cm³基本就是成型的问题：装粉不均、压缩比不一致、芯棒周围填充不足，按这个顺序排查。密度均匀还裂，再看脱模方式和烧结曲线。我吃过亏，方向反了能白忙活一周。

弹性后效的回弹率能直接查手册吗？

能查，但只能当起点。手册给的是典型值0.2%-0.5%，实际跟粉末牌号、压制压力、零件形状都挂钩。我的做法是手册值起步试模，然后建立自己的实测表，每套模具记录脱模即时尺寸，两三次迭代就能把系数钉死。指望手册一步到位的，尺寸超差了都不知道该改谁。

预应力组合阴模的过盈量怎么定？

按厚壁圆筒组合筒公式算，保证工作时内衬不出现拉应力，中径过盈一般落在直径的0.5%-1%。硬质合金内衬配钢套，我用0.8%左右加350-400℃热套。热套后内孔会缩0.02-0.05mm，型腔留磨量精研到位，这个收缩补偿千万别漏。

写到这里，粉末冶金模具设计的底牌基本摊开了：双向压制管密度，配合间隙管毛刺，回弹收缩管尺寸，组合过盈管寿命，四件事环环相扣。我的个人偏向很明确——间隙宁紧勿松，用浮动对中去补；密度数据必须实测，试模阶段就分区块量；回弹系数自己建表，不信手册信数据。这三条都是真金白银的返工换来的，含油轴承那次九天、异形件那次二十三天，学费交够了才敢说出来。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
