ug模具分模怎么上手？分型面选择的五条原则与实操演示

后台隔三差五收到一类提问："ug模具分模哪个命令？""我分型面点了没反应怎么回事？"问法五花八门，核心都是同一件事：手里有产品图，想拆出前后模，不知道从哪下手。别急，这关每个学模具的人都得过。我2016年在车间当学徒，第一次拆的是一个肥皂盒，自动分模点了三分钟就出结果，当时觉得分模就这？后来拆到带加强筋的电池盖，分型线走到R角边上死活压不住，一晚上没搞出来，才明白会点命令和会分模是两码事。

先把概念掰清。分模，很多地方也叫拆模，指的是把产品体沿分型面切开，一半长在定模仁上（型腔），一半长在动模仁上（型芯），注塑时两半合起来围出产品的形状。开模时动模带走产品，顶针再把产品顶下来。你在软件里做的，就是提前把这个"切"的动作做完，切出来的两块钢，就是模仁加工的依据。这个网站之前写过UG的整体学习路线（UG模具怎么学）和Mold Wizard的进阶用法，这篇专讲入门：分型面怎么选、Mold Wizard怎么一步步走、翻车了怎么救，操作视角，不讲虚的。

分型面选在哪？五条原则按顺序过一遍

分型面就是动模和定模的接触面，选它的第一原则是放在产品的最大外形轮廓线上，其余四条——顺应外观、避免尖钢薄钢、考虑加工性、兼顾排气——都是在第一条的基础上做妥协和校验。轮到你做决定时，按这个顺序过，基本不会大错。

第一条，最大外形轮廓线。想象产品泡在水里，水位涨到某个位置，水面刚好把产品拦腰分开，这个水位线就是分型线的天然位置。UG里其实有现成工具可视化它：塑模部件验证（MPV）里的"分型线"选项，能按脱模方向自动找出最大轮廓，红色面是一侧、蓝色面另一侧、分型线自己亮出来。我带过的新人十个里有八个跳过这步直接手绘分型线，画的线看着差不多，实际不在最大轮廓上，开模瞬间产品被卡在模仁里——行话叫"咬模"。这一步花两分钟，能省一整天。

第二条，顺应产品外观。分型面经过的地方，制品上会留一圈合模线痕迹，再精密的模具都有。那这圈线放哪？放非外观面。收纳盒的开口边缘、壳件的底面翻边，都是好位置。外观A面（客户天天盯着看的那个面）绝对不让分型线过，晒纹件更狠，纹面和光面在分型线两侧对不上，瑕疵藏都藏不住。碰穿插穿怎么处理，我们在模具分型面怎么选那篇里写过完整版，这里不展开。

第三条，避免尖角薄钢。分型面拐弯的地方，模仁上对应的钢容易变成刀片状，行话叫尖钢、薄钢。尖钢在哪？产品侧面有凹槽、台阶，分型面贴着台阶根走，模仁上就翘起一条薄边，注塑几十万模后崩角，崩下来的钢屑混进制品就是批量的废品事故。我见过一套垃圾桶盖模具，分型面沿着提手根部走，做了根4毫米的薄钢，试模第八千模崩了，现场抢修焊补花了三天。经验值：薄钢最小厚度留5毫米以上，确实避不开的，把分型面往产品里"吃"进去一点，宁可在制品上多留一圈台阶，也别拿钢的命去赌。

第四条，考虑加工性。平直的分型面，铣床一刀飞出来，磨床两遍到位，钳工不用配。斜面、曲面的分型面得用球刀慢慢铣，加工费翻倍，钳工还得红丹配模。所以分型面能平就平，能直就直，非曲面不可的（比如吹风机外壳那种满身是弧的），再上曲面分型。这是个省钱的偏方，土，但真省。磨床加工能达到的平面度，普通厂做到0.01毫米不难，曲面靠钳工手配，能做到0.02毫米就该烧香了。

第五条，兼顾排气。塑料熔体充填时，型腔里的空气要顺着分型面跑出去。分型面在充填末端如果正好贴着产品（贴合面太窄），气排不出去，制品末端会烧焦、缺料，行话叫困气。所以分型面走到充填末端，要留出足够的排气槽空间——常规做法是在定模侧开0.01到0.02毫米深的排气槽，太深了溢料，太浅了排不动。分型面的贴合宽度也别太窄，10到20毫米比较稳，具体数值各家厂有自己的标准。

Mold Wizard实操演示：从产品图到型芯型腔

Mold Wizard分模的主线路径是：初始化项目设好材料和收缩率、用MPV做拔模和分型线分析、定义工件大小、抽取分型线、做分型面、最后"创建型芯和型腔"一键切出两个模仁。一条线走完，产品拆成前后模，全程不用画一个草图也能出结果。

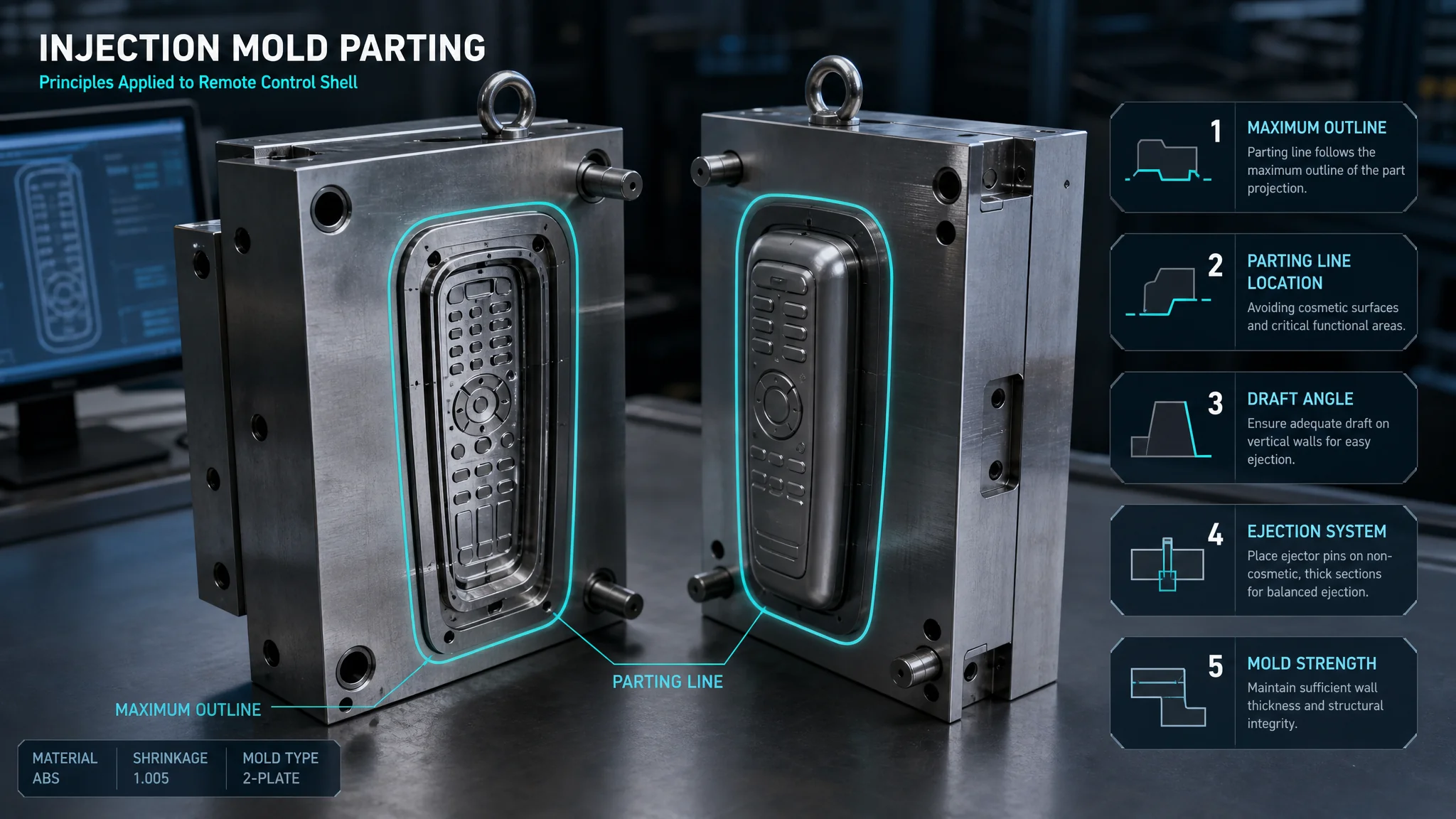

我拿前阵子拆的一个遥控器面壳当例子，走一遍完整流程，你照着点就行。

第一步，初始化项目。打开产品图，进"注塑模向导"工具条，点"初始化项目"，选材料（遥控器面壳用ABS），收缩率自动带出1.005。这个1.005是什么概念？产品长100毫米，模仁做到100.5毫米，冷却后缩回来刚好100。常用料的收缩率：ABS千分之五，PP千分之十到十五（有玻纤的另算），PC千分之五到七。客户图纸上标了收缩率的，一律听图纸的，别自作主张。

第二步，设置模具坐标系。设定脱模方向，也就是顶出的反方向，一般是产品外观面朝定模的那个方向。这一步定错了，后面全错，我见过把坐标系Z向设反的，模拆出来前后模颠倒，模具厂对着图看半天没看出毛病，钢开下去了才知道。

第三步，工件。点"工件"按钮，默认给一个比产品大一圈的矩形块，按模仁强度需要改尺寸。遥控器面壳这种100毫米级别的产品，单边留30毫米到40毫米的钢就够（这指的是模仁外形到产品的距离，具体跟模架大小、有没有行位挂钩）。留太小，模仁薄强度不够；留太大，整套模白白胖了一圈，钢材钱多花好几千。

第四步，分型线。点"检查区域"（MPV），先做拔模分析——看倒扣。遥控器面壳内侧有一圈电池仓筋位，深了8毫米，拔模分析显示竖直面一片红。竖直面就是0度拔模，脱模会刮花。处理办法：回产品图把筋位侧面加0.5度拔模，再回到Mold Wizard里更新。MPV的"区域"选项卡里点"设置区域颜色"，型腔面自动着蓝、型芯面着红、未定义的面亮黄——分型之前，把所有黄色面逐个指派到蓝或红，一个不留。这一步偷懒，后面分型面必出破洞。然后"抽取区域和分型线"，软件把最大轮廓线提出来，遥控器这种简单件，线是闭合的一圈，直接进行下一步。

第五步，分型面。点"设计分型面"，简单件直接选"有界平面"或者"条带曲面"，分型面自动沿分型线往外扩，扩到把整个工件截面盖住。复杂轮廓（比如面壳边缘有弧度），就退回手动做面：用"扩大曲面""修剪和延伸"，或者干脆回建模环境用"拉伸"把分型线拉出去，再缝合进来。分型面做好后，点"编辑分型面和曲面补片"确认闭合。

第六步，型芯和型腔。点"定义型腔和型芯"，选分型面，确认——软件咔咔算几秒，工件被切成两块，一块带产品外形凹面（型腔），一块带产品外形凸面（型芯）。分模完成。整个流程熟手下来，遥控器面壳这种难度，十五到二十分钟。我第一次拆的时候，光MPV区域指派就折腾了一小时，黄色面越指派越多，后来发现是产品有个0.2毫米宽的窄缝面没设为"忽略"，软件死活算不明白。窄缝、微小面，能用"忽略孔"处理的就别硬指派。

破孔和倒扣：分模翻车的两大重灾区

分模翻车九成出在两件事上：一是产品有破孔没补，分型面从孔里漏过去，切出来的模仁是通的；二是产品有倒扣没先行处理，分型线压不住，区域颜色指派来指派去闭合不了。破孔用补孔工具补，倒扣靠改产品或者上行位斜顶，这是两条不同的路。

先说破孔。什么叫破孔？产品上贯穿的孔（比如面壳上的按键孔、螺丝柱孔），在分模方向上是通的，熔体从这边灌进去会从那边漏出来，所以分模前必须把孔"堵"上。堵上的这块面，成型时由它把孔的位置占住，实际模具上是一根钢针（孔的钢芯）站在模仁上。Mold Wizard里的补孔工具就两个主力的：实体补片和曲面补片。实体补片，用一个实体块把孔填死，适合规则孔（圆孔、方孔），软件自动做，一秒钟的事。曲面补片，用一张面盖在孔上，适合异形孔、边缘曲里拐弯的孔，软件做不了的时候手动来。按键孔这种一排小圆孔，全选上点一下实体补片，唰唰唰全补完。异形孔（比如USB插口的方形带圆角孔），自动补经常失败，报错"无法创建实体"，那就回建模环境，自己用"N边曲面"或者"有界平面"盖一张面上去，再用"曲面补片"把这张面认领进来。这里有个数据点：自动补孔在规则孔上的成功率，我自己体感超过九成；异形孔上掉到一半不到，手动是绕不开的功课。

再说跨越面。分型面穿过产品曲面时（比如外壳边缘是弧面），分型面跟产品面之间要"跨越"过渡，处理不好就在弧面最高点附近留下一段接不平的缝。软件给的跨越方式有"引导线""参考"，实际用下来，我的偏方是：能不跨越就不跨越，把分型线挪到弧面的根部或顶部，让分型面落在平面上。真躲不开的，引导线方式手动拉，拉完旋转着看一遍接缝，别只看一个视角。

最后是倒扣。产品侧面的凹槽、卡扣，脱模方向拉不出来，这就不是分模能解决的事了，得先定机构：外表面倒扣上行位（滑块），内表面倒扣上斜顶。机构定了、行程算了，分模照常做，行位斜顶的空间再从模仁上切出来。顺序千万别反——先分模后发现倒扣再回头加行位，模仁上现挖滑块槽，强度和冷却全乱套。倒扣怎么判定？MPV拔模分析里红色的竖直面就是嫌疑人名单，逐个过堂。斜顶的机构门道可以看我们模具斜顶那篇，这里点到为止。

顺带提醒一句，分模不是模具设计的全部。模仁拆出来只是骨架，浇口怎么进、顶针怎么布、水路怎么走，每个都是独立的大坑。注塑模具的完整结构，推荐看塑料注塑模具四大系统那篇，把浇注、顶出、冷却、抽芯四块的框架先搭起来，分模的每个决定才知道为谁服务。行业体量也说明这门手艺的需求纵深：根据中国模具工业协会数据，2024年国内模具行业营收超3400亿元（见中国模具工业协会官网），其中塑料模具占比近半，会拆模的人一直有饭吃。

拆不动的时候，先怀疑这三件事

分模卡住时按顺序排查：一是产品几何本身有毛病（破面、缝隙、重复面），先做几何检查；二是MPV区域没指派干净，黄色面还藏着；三是脱模方向设错，整个分析基准歪了。三样都排除了再去怀疑软件，九成情况轮不到第三步。

几何检查这步最冤也最常见。客户发来的IGES档案，导进UG十次有三次带伤：面上一个针尖大的孔、两条边差0.01毫米没接上。这种模型直接分模，报错信息还很迷惑，什么"区域无法提取"，新手对着分型线折腾半天，根本想不到是产品模型本身烂了。我的习惯是导入后先跑一遍"检查几何体"，有缝先缝（缝合命令，公差放到0.02），实在救不回来的面，删了重做。所以收模型尽量收STP或XT格式，IGES是最容易出事的老格式。模型档案这块的门道，之前在模具CAD软件怎么选里提过，UG的 Parasolid内核对XT天然亲和，同源的格式少折腾。

区域指派不干净，症状是"抽取区域"时报"总面数不等于型腔面加型芯面"。回去看区域颜色，黄的面藏在你没注意的角落——产品底面的一个工艺小凹台、螺丝柱根部的圆角，都容易漏。全指派完再抽取，一次过。

常见问题

ug分模一定要用Mold Wizard吗？

不一定，但入门建议从它开始。Mold Wizard把收缩率、分型面、模仁这些散装步骤打包成按钮流，出错点少。纯手动分模（抽取几何体、缝合、拆分体三件套）是老一辈的做法，高手用起来更快，但每一步都是自由发挥，新人容易把自己绕进去。先学Mold Wizard，再学手动，最后两条腿走路，这是性价比最高的顺序。

分型面做好了但创建型芯型腔报错，怎么回事？

十有八九是分型面没闭合，或者分型面和工件四个侧面之间有缝。点"检查分型面"让软件自己找开口位置，找到后用"修剪和延伸"把面补到工件边界。还有一种情况是补孔的面没被认成补片，重新做一遍"编辑分型面和曲面补片"，把补孔面选进去再试。

自动分模的结果能直接用吗？

简单件能，复杂件别想。规矩产品（外壳、平板、盒子）自动分模出来的模仁，我自己的项目里七八成直接能用，剩下的微调分型面边缘。产品有多个方向倒扣或者异形分型面，自动结果基本要大修，有的直接推倒手动重来。自动分模的正确用法是当草稿：先跑一遍看结构，再手动收拾边角。

学ug分模要多久能独立拆中等难度的产品？

每天保证两小时上机，一个月能拆遥控器、收纳盒这种简单件，三个月到半年能独立处理带行位斜顶的中等难度件。瓶颈不在软件操作，在分型面选择的经验——软件命令两周就摸熟了，但"这个产品的分型线放这还是放那"这种判断，得靠拆够三十个五十个真实产品喂出来。

UG正版太贵，学习有什么替代方案？

西门子有面向学生的免费社区版NX，注册后能下载，功能对学习分模够用（详细见Siemens官网NX产品页）。另一个思路是先在SolidWorks模具设计里把分模概念过一遍，SW的模具工具更傻瓜，理解了分型线和分型面再回UG，上手快一半。软件的出身沿革可以看维基百科NX条目，从Unigraphics到Siemens NX这几十年的演进捋一遍，你对它的界面逻辑会宽容很多。

写到这里，把我自己的学习路径也交代一下：当年没人教，MPV里那些红红蓝蓝的面我盯了一个礼拜才琢磨明白是什么意思。现在你十分钟读完这篇就绕过了那个礼拜，剩下的路只能自己上机走。分模这件事，手熟比什么都重要，找十个产品图，从肥皂盒拆到充电器外壳，拆完跟人讨论分型线为什么放这，比看一百集视频管用。我个人的偏心眼：建议每拆完一个就存档截图，三个月后回头看，你会笑话当初的自己，这个感觉挺爽的。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
