冲裁模具间隙大小会怎样？断面质量实测

车间里接一副冲裁模具，老师傅最先问的不是材料多硬，而是间隙留了多少。这话我以前没当回事，直到有次接手别人做的落料模，0.8毫米的SPCC冷轧板，单边间隙只放了料厚的3%，试模不到两千冲次，凸模刃口就崩了一块，毛刺大到能直接割手。从那以后我养成了习惯，接模先翻图纸看单边间隙那一行标注。

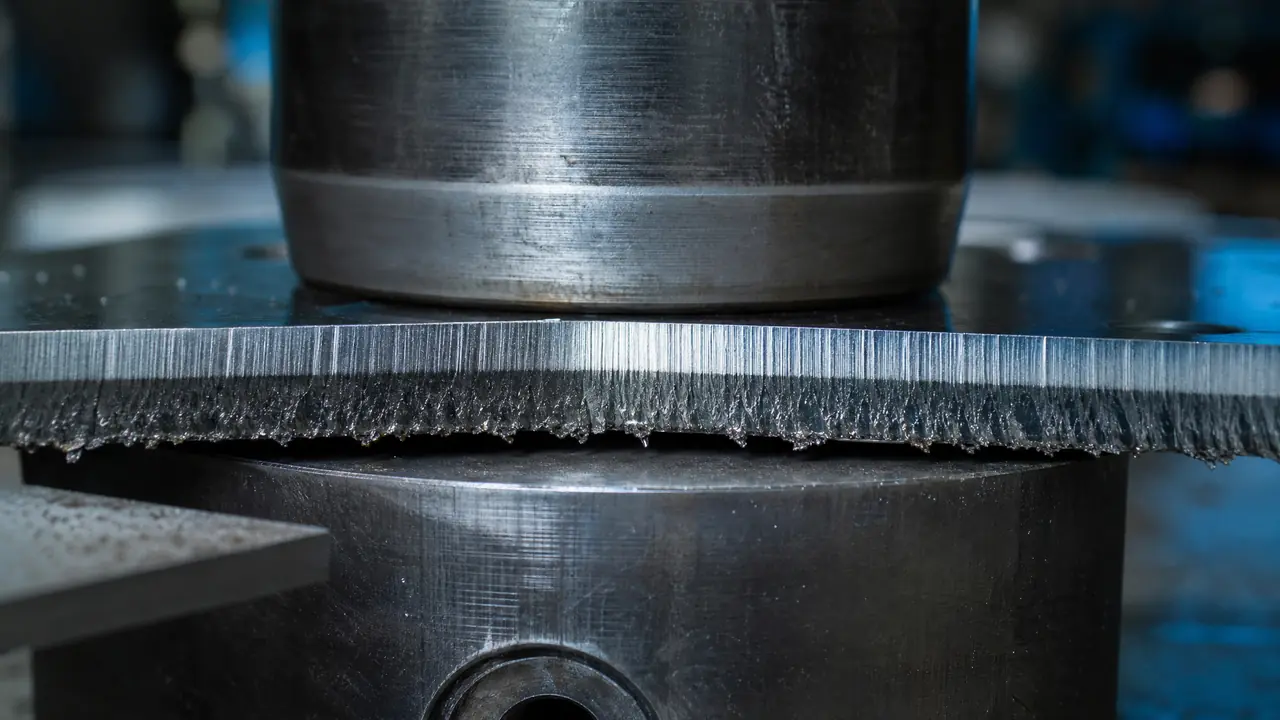

间隙这个东西，图纸上就一个数字，实际决定的是三件事：断面长什么样、毛刺有多大、模具能活多久。偏小偏大都不行，坏的方式还不一样。下面拿我们实测的一组数据，把两头的问题都摊开讲。

间隙偏小：断面亮，代价是崩刃和二次撕裂

单边间隙低于料厚5%时，光亮带确实能占断面一半以上，但冲裁力上升一成半左右，刃口崩裂和二次撕裂的风险明显变大。所谓二次撕裂，是断面中上部先剪断、下部又被硬拽断，中间夹一条带台阶的夹层，看着像断面断成了两截。

我们那副间隙3%的落料模就是这个样子。头几百冲次断面确实漂亮，光亮带能到六成，客户验收样品一次过。好景不长。冲到一千五百次上下，凸模刃口开始崩小豁口，崩完之后毛刺反向飙升，从0.02毫米涨到0.08毫米还带拉丝，返修两次才稳住。

冲裁力这块也吃紧。同样0.8毫米的板，间隙从8%收到3%，吨位表上的读数高了差不多18%。设备余量小的厂，这个涨幅就得留神，压床选小了连皮带都容易打滑。

间隙偏大：塌角、毛刺和尺寸漂移一起找上门

单边间隙超过料厚12%以后，塌角和断面斜度肉眼可见地变大，毛刺又高又厚，落料件尺寸还会往凸模尺寸方向跑。间隙一大，板料被拉进间隙的部分多，塌角深、断裂带宽、断面斜度陡，几样凑齐了。

同厂另一副冲孔模，间隙放到了15%，冲2毫米厚的Q235。冲出来的孔上大下小，喇叭口明显，毛刺根部摸上去有个台阶。更麻烦的是尺寸，孔实际比凸模大了将近0.06毫米，公差紧的件直接判超差，一批三百件全回炉。

还有个容易忽略的细节：间隙大了之后卸料也会跟着出问题，板料容易贴着凸模往上走，带料、卡料全来。我们那副15%间隙的冲孔模就经常带料，卸料板加了弹簧力才压住，废料还时不时卡在间隙里，得停机拿根铜棒捅出来。一班下来多停三四次，产能直接掉一截。

毛刺位置也能反过来用。落料件的毛刺留在凸模侧，冲孔件的毛刺留在凹模侧，这是判断间隙是否合适的土办法之一——毛刺突然变厚变高，八成是间隙变了或者刃口钝了，先量再修。

实测数据：三档间隙在同一副模上跑出来的差别

同一副凸模配三档凹模，0.8毫米SPCC冷轧板，单边间隙5%、8%、12%各跑三千冲次，8%那档的综合表现最稳。具体数字放在下面这张表里。

这张表是我们自己拿千分尺和工具显微镜一点点量的，每档取五次测量的平均，条件有限，不代表行业标准，但趋势跟设计手册上写的方向一致。刃磨寿命这块差距更直观：8%档的凸模大约一万八千冲次磨一次，5%档差不多一万二就得下机，差了三成。

间隙怎么取：按料厚百分比起步，用毛刺校准

没有特殊要求时，单边间隙先按料厚的6%-10%取，软料取小头、硬料取大头，试模后看毛刺高度再微调。断面要求高的产品（硅钢片、紫铜这类），可以往下探到5%，但要接受刃磨周期变短。

我们的做法是：新模试冲两百次停机，用千分尺量毛刺根部高度。0.8毫米以下的板，毛刺不超过0.03毫米算合格，超了就先查间隙再查刃口。别一上来就修刃口，顺序反了会白磨一刀。

间隙靠的是线切割和成形磨做出来，刃口精度不到位，取值再合理也白搭。五种加工方式的取舍，之前写过一篇车铣磨放电线割五大工艺对比，选刃口加工方式时可以对着看。

整副模具从下料到试模的完整顺序，也可以参考模具制造全流程的十二道工序这篇，排生产计划时少走弯路。

回到开头那副间隙3%的落料模，后来把间隙放到8%，崩刃没再犯，毛刺稳定在0.03毫米以内，客户那边也没退过件。间隙不是越小越好，也不是越大越省事，取值要贴着料厚和产品要求走，试模之后拿毛刺高度说话。你手头如果有正在调的模，先把单边间隙换算成料厚百分比核一遍，很多毛刺问题到这一步就找到根了。

常见问题

冲裁模具间隙一般取料厚的多少？

普通碳钢落料冲孔，单边间隙行业普遍按料厚的6%-10%取；软一点的紫铜、铝取5%-8%，弹簧钢这类硬料可以放到10%-12%。具体还要看产品对断面的要求，断面要求高就往下取，代价是刃磨更勤。

间隙不均会导致什么问题？

最典型的是毛刺一边厚一边薄，刃口单侧磨损快，凸模容易啃边。我们碰到过一次，查到最后是固定板加工歪了0.05毫米，重新装配才消掉。查间隙不均要沿凸模四个方向分别量毛刺，别只量一处就下结论。

间隙磨损变大后还能修吗？

凹模可以补焊后重新线切割一刀，或者直接换镶件；凸模一般修外圆磨小一档，间隙重新配。崩得厉害的话修补不一定划算，先算一下镶件成本和交期再决定。
