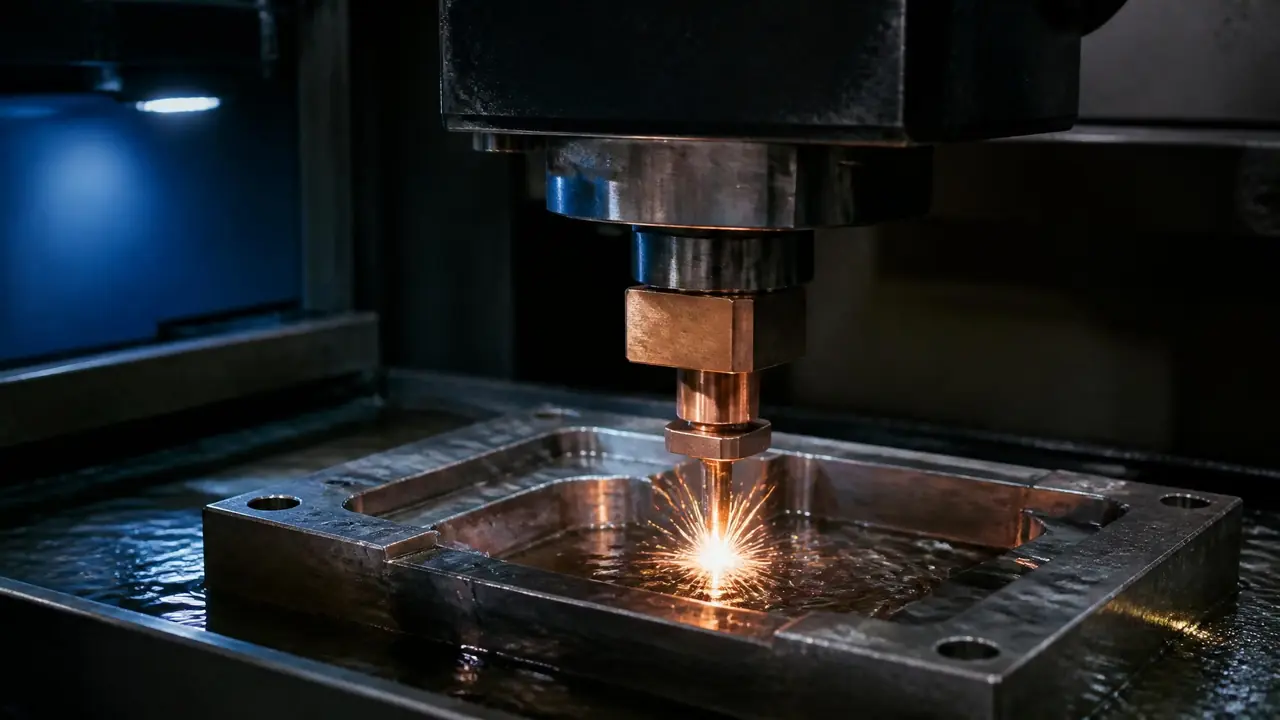

模具电极怎么做好？电火花铜公的设计与损耗

上礼拜帮朋友看一副深腔模，腔深八十六毫米，机台打了一整夜，深度还是差了四丝。拆下模具电极一量，原因很简单：铜公的有效延伸只留了三毫米，打到最后底面损耗全吃光，深度自然顶不到位。这种亏，做模的圈子里十家有八家吃过。

电极这东西看着简单，一块紫铜铣个形状而已。真上手才知道，缩放、基准台、延伸量、排渣、损耗，每一项都能让你返工。下面按实际做模的顺序，把这几关挨个讲清楚。

模具电极的尺寸为什么不能照图纸直接做？

因为放电要烧出缝隙。粗打单边间隙普遍0.15到0.25毫米，精打也有0.02到0.05毫米，铜公必须按间隙反向缩小，照图纸原尺寸铣出来的电极，打出来必定偏大。

举个例子好懂。图纸上一个φ20毫米的柱位，配精公的话实际要铣成φ19.92左右，留单边0.04的火花位；粗公缩得更狠，单边0.2毫米很常见。缩多少不是拍脑袋，要看你火花机的参数表，电流越大间隙越大，机台手册里都有对应档位。现在的CAM软件能自动缩放，但小厂里还有不少老师傅手算，算错一位就是重来。

我见过最典型的新手事故：刚入行的编程员图省事，3D模型直接导入没设火花位，铣完的铜公尺寸分毫不差，上机一打，型腔整整大了0.36毫米。钢料都精铣完了，这一下几千块的料加两个工时全赔进去。所以我现在带人，第一课就是查铜公缩放，比查刀路还严。

一支合格的铜公，设计上要过四关

基准台、延伸量、排渣、清角拆解，四关缺一不可：基准台保证重复找位精度，延伸量至少比加工深度多留五毫米，深腔要打冲油孔，尖角清不动的位置提前拆成两支电极。

先说基准台。铜公底部铣一个8×8或者10×10毫米的方台，装夹一次校正好，后面几副模直接复用，省掉重复分中的功夫。没有基准台的电极，每次上机都要拿校表慢慢找，半小时就耗进去了。

延伸量是深腔模的命门。我的习惯是铜公有效长度至少比型腔深度多出5到10毫米，宁可料浪费一点。开篇那副八十六毫米深的腔模，就是前一个编程员只留了3毫米延伸，损耗一吃，最后四丝深度怎么都补不上，拆下来重新接长返修，前后耽误两天。

排渣这事最容易被忽略。型腔深度超过三十毫米，我一定让设计在铜公避空位开φ1.5到2毫米的冲油孔，放电时冲煤油把蚀除物带出来。不冲油靠抬刀排渣，效率差一倍不止，积碳拉弧还会把型腔面打出麻点。有次外发的深槽电极没开冲油孔，打一个槽花了四个钟头，面还花了，返工费比电极本身还贵。

清角位置则要提前拆公。型腔根部的直角、窄缝，一支电极包打天下是不可能的，老规矩是拆成粗公加精公两支，复杂的拆三四支，每支负责一段深度或一个方位。拆公拆得好，放电效率和精度都上来；舍不得拆，最后卡在清角上干瞪眼。

损耗才是真正的成本大头

粗打用低损耗参数能把电极损耗压到0.5%以内，一到精打的小电流小脉宽，损耗轻松飙到百分之十几，所以粗公精公必须分开做、分开算，混着一支用到底必出事。

我拿自己机台记过数。粗打峰值电流6安、脉宽150微秒的档位，打完量下来电极损耗大概0.4%，基本可以忽略。可一换到精打，电流压到1安以下、脉宽缩到几微秒，为了镜面效果损耗反而上去，一支精公打完一个腔，端面能秃掉0.15毫米上下。这就是为什么行规是粗公可以连打几副模，精公基本一个腔配一支。

材料账也得算。2024年紫铜电极材料大概65元一公斤，一支中等尺寸的铜公料钱几十到几百块，不算贵。真正烧钱的是钨铜，价格是紫铜的十倍左右，但它专治薄片、深窄缝这种紫铜一打就变形损耗的死角，做窄槽电极该上还是得上，省下的返工钱远超差价。

参数上再提一嘴：电极接正极还是负极，损耗差别很大。常规铜打钢，粗打用负极性低损耗，精打换正极性求光洁度，接反了损耗能翻好几倍。我见过的损耗异常案例，一半以上是极性接错，或者脉宽、峰值电流被人乱动过，机台参数和手册对不上号。上机前核对一下极性，十秒钟的事。

铜公和石墨公怎么选？

常规精打选铜公，光洁度好调、损耗可控；大型腔粗打优先考虑石墨，重量轻、大电流下损耗低、机加工也快。深窄薄片类死角，直接上钨铜，别犹豫。

我个人的偏向很明确：常规模具的精打，铜公没什么可替代的；但碰到手机壳模这种大而深的型腔，石墨粗打又快又省，费用能省下小一半。石墨粉尘确实烦人，车间没配吸尘就别碰，导轨丝杆磨损起来修设备的钱比省的料钱多得多。石墨那边的加工门道，这篇石墨电极的加工工艺里写得更细，想深入可以翻翻。

回到开头那副深腔模。后来重新铣了一支延伸留足十毫米的粗公，冲油孔也补上了，一个通宵打到位，深度差控制在两丝以内，顺利交模。电极做得好不好，从来不看铣得多漂亮，看的是上机之后不返工。下次拿到铜公图纸，先核缩放，再看延伸量和冲油孔，这三眼扫完，八成的坑已经排掉了。

常见问题

铜公打过一次还能再用吗？

看是粗公还是精公。粗公损耗小，修一下端面能接着用，我们车间的粗公普遍服役三四副模。精公端面损耗明显，第二副模打出来的面就发乌，尺寸也吃掉了，建议直接换新，别为几十块料钱赌返工。

电极损耗异常大，先查什么？

先查极性有没有接反，再查脉宽和峰值电流是不是被人改过档。冲油不顺导致的积碳拉弧也会加速损耗，看放电声音发闷、火花发红就要停机排渣，硬打下去电极和型腔一起毁。

电极表面打完发黑要处理吗？

放电后的氧化变色正常，不影响存放。但表面要是挂着碳渣油泥，下次上机前得清干净，不然找正基准台会差，放电时碳渣还容易引起拉弧。煤油加毛刷刷一遍就够。

一副模具一般要备几支电极？

常规注塑模的型腔型芯，粗精各一支起步，加上滑块斜顶的清角位，三四支很正常。复杂的手机模、透明件模，十几二十支不稀奇。排电极计划时记得精公数量按腔数配，别共用。
