铰链卷圆模具怎么设计？折弯卷圆的工位排布实例

做铰链件的人，十个有九个在卷圆上栽过跟头。我第一副铰链模是七年前在宁波一家五金厂调的，卷出来的合页耳片孔插不进销轴，投影一量，孔是桃形的——尖头朝上，肚子两边鼓。钳工师傅拿油石修了一下午芯棒，没用。后来才发现问题压根不在芯棒，在预弯角度。铰链卷圆模具怎么设计，教科书上就几行字，真上手全是细节。

先把逻辑捋顺。铰链（就是合页那两片带卷圆耳片的零件）的卷圆，本质是把一条直边料慢慢弯成一个接近整圆的筒。你不能一步到位，一步压下去料会窜、会翘、会开裂，必须分几个工位逐步成形。整个设计的骨架就一句话：直边先压出弧度，再逐步卷成圆。剩下的所有工作——芯棒形状、回弹补偿、工位距离——都是围着这句话转的。

卷圆为什么要先预弯？直边压弧的道理

直料直接卷圆必然失败，必须先用1到2个工位把直线段压出初始弧度，让料头"抬头"30到60度。没有这个预弯，卷圆时料头找不到芯棒，要么插不进去，要么被芯棒顶弯成死褶。

原理上讲，卷圆和普通折弯的区别在于：折弯是V形两点受力，卷圆是料绕着芯棒滑进去的。料头如果没有一个往里卷的弧度，芯棒下压时顶的是料的平面，料只会被压塌，不会往上卷。你想象着卷凉席，起头那一下总要先把席子头撬起一个弯，后面才卷得动，一个道理。

预弯的角度很讲究。行业里常见的排法是预弯75度到85度，弯芯半径取卷圆内径的1.2到1.4倍。为什么半径要放大？因为预弯也要回弹，你按图纸内径做预弯模，压完角度缩水，到卷圆工位料头角度就不够，卷出来开口变大。我那副翻车的模，预弯做的是图纸尺寸，没有放，压完实测回掉了将近12度，这就是桃形孔的源头。

还有个细节说一句：预弯工位的下模不要做成本圆弧的通槽，要做带定位的V形加圆弧底。料在预弯时如果左右窜动1毫米，卷圆工位的料头就歪了，卷出来孔是斜的，两头不一样大。别问我怎么知道的。

工位排布实例：一副十一工位铰链级进模的实排

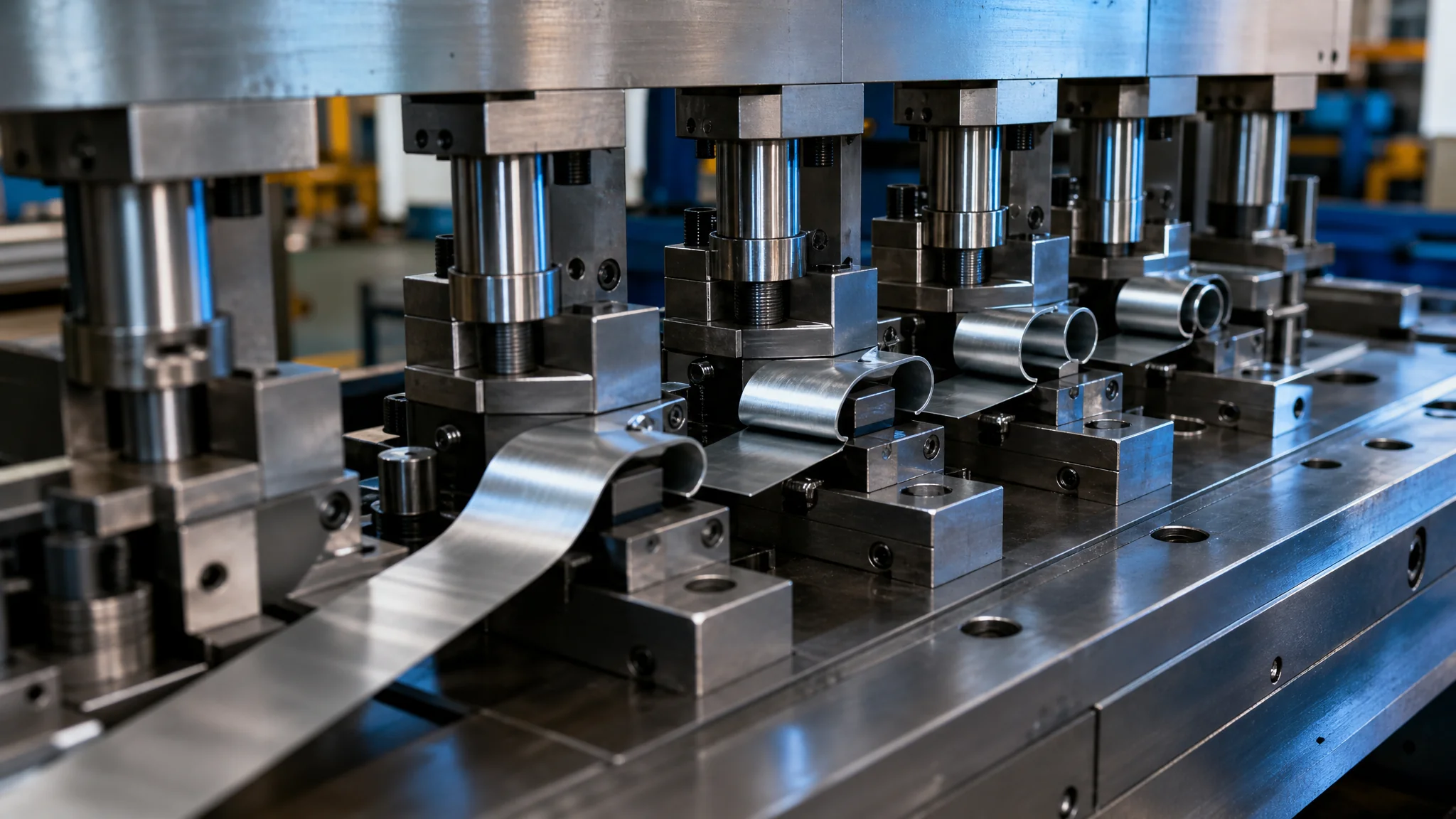

典型铰链件级进模的工位排布是：冲导正孔和型孔、落料外形、预弯80度、预弯120度、立起卷圆、整形、切断分离。芯棒从卷圆工位开始介入，回弹在整形工位收掉。这套排布我实测过好几副模，卷圆段稳定。

拿我做过的冰箱铰链件举例，SUS304料厚1.5毫米，卷圆内径3毫米，条料宽42毫米，排了11个工位。逐个说。铰链卷圆的最小弯曲半径、回弹这些基础理论，Böllinghaus钢板轧制与成形的公开资料里有系统论述，做之前值得翻一遍（boellinghaus-steel.com）。

第1工位冲导正孔和两个装配孔，直径3.2毫米的导正销孔这工位就冲出来，后面每个工位都靠它定位。第2、3工位冲卷圆段旁边的长腰孔和异形孔——记住一个原则：所有冲裁尽量放在折弯之前，弯完再冲，孔位精度和展开尺寸全乱。第4工位是空位，别小看空工位，料带着折弯件往下送，强度低的地方需要空一拍让条料"喘口气"，也留出修模的地方。第5工位落料外形，卷圆段两侧的废料切掉，但卷圆根部的料不切，留着载体。

第6工位预弯80度。这一步只弯卷圆的那条边，折弯线离料头留3到4毫米直边余量，这段余量在后面切断工位才去掉。第7工位预弯到120度，同时把第6工位压过的弧度再压深一点，模面做成本等半径圆弧，让料的变形连贯。第8工位是关键：立起卷圆。上模的卷圆凸模带着芯棒下来，芯棒先插进120度弯的开口里，上模继续下行，料头绕着芯棒被卷圆凸模的弧面推着转，一圈卷到位。

第9工位整形，把卷好的圆再压一遍，把回弹收掉。第10工位空位加检测。第11工位切断，铰链件从条料上分离，成品落进料盒。整套走下来，每分钟45次冲次，一小时两千六百件出头，这是1.5毫米304料实测的数。

工位间距（步距）上有个坑：卷圆工位往后，条料上的件是立起来的，高度比平面件高，送料辊和卸料板之间要留够空间。我第一回排这种模，卸料板照平面件留的间隙，试模第一下就把卷到一半的立边压塌了。后来卸料板在卷圆工位后挖了让位槽才解决。这种坑没处学，全是拿废料喂出来的。

卷圆芯棒和卷圆凸模怎么设计

芯棒直径按卷圆内径减回弹量做，单边放0.05到0.1毫米；芯棒头部必须有一个导入斜面或小圆头，卷圆凸模的工作面做成四分之三圆的凹弧。这两个件的配合间隙，基本决定卷圆质量。

芯棒（有人叫卷圆冲头、卷针）是整套模的命根子。它固定在上模，跟卷圆凸模一起下来，先于凸模接触到料。设计要点三个。第一，直径按孔内径放回弹量，304料我习惯单边放0.05到0.08毫米，冷轧板放大一点，0.08到0.1毫米。第二，头部做10度左右的导入斜面或者直接磨个小圆头，不然高速冲压下芯棒每次都要精确插进一个几毫米的开口，插偏一次就崩。第三，材料用SKD11或DC53，淬火HRC60以上，卷圆段表面抛到镜面——芯棒表面有刀纹，卷圆时料被拉毛，孔内壁全是划痕。

卷圆凸模是包在芯棒外面的那圈，工作面是四分之三圆的凹弧，半径比芯棒半径加一个料厚。料就是从凸模凹弧和芯棒之间的缝里被"捋"过去的。这个缝的间隙按料厚加5%到8%放，太紧料被挤薄，太松卷不贴。

下模那边对应做一个让位孔，芯棒卷完圆要能插进下模让位孔里3毫米左右，把卷好的圆整圈抱住。让位孔和芯棒的间隙单边0.02毫米以内，这个间隙大了，卷圆最后那一下料会从孔底挤出来，形成毛刺。

老实讲，芯棒的设计我还吃过一个亏：芯棒悬伸长度。芯棒从固定板伸出来的悬臂太长，冲压几千次后微弯，卷出来的孔一头大一头小。后来把芯棒固定方式改成螺钉拉紧加台肩压住，悬伸控制在卷圆长度加5毫米以内，问题才断根。这种疲劳性的问题，试模那一百件根本看不出来，量产三天后才爆，最坑。

回弹补偿：多卷10到15度再整形

铰链卷圆的回弹补偿就一招：卷圆工位故意多卷10到15度，让整圆略有超量变形，再靠整形工位压回真圆。304料取上限，冷轧板取下限。想靠一次卷圆卷准，是新手才有的想法。

回弹的根源是塑性变形不彻底。料绕芯棒弯曲时，靠近中性层的材料其实还在弹性范围内，压力一撤它就要弹回去。反映到铰链上就是两个症状：开口变大（卷不拢），内径变大（孔变松）。料越硬、越厚，弹得越厉害。根据中国模具工业协会的统计，2024年我国模具行业营业收入已超过3400亿元，其中冲压模具占了相当大的比重，铰链这类五金冲压件的工艺迭代从来没停过（cdmia.com.cn）。回弹补偿虽然是个老问题，但每批料的批次差异让它永远是活的。

具体补偿量，我的经验值：SUS304料厚1到2毫米，多卷12到15度；SPCC、SPCD这类冷轧板，多卷8到10度；如果客户来料是高强钢，先做试片，别套数。多卷的实现方式是芯棒定位角度或者凸模弧面的包角做大，让料在卷圆工位"过头"一点点。然后整形工位用全形芯棒（跟成品孔完全一致的整圆棒）插进去，上下模对压一下，把过变形和残余应力一起收掉。

调模的时候怎么判断补偿量对不对？我的笨办法：卷完不整形，先测开口。开口间隙比销轴直径大0.1毫米以内，说明补偿刚好；大0.2毫米以上，补得不够；开口反而负了（料头叠过去），补过头了。这个测法比投影量孔快，调模现场特别好用。有一回调一批2毫米304的门铰链，开口死活收不到0.1以内，来回加了三次补偿角才稳，最后实测多卷了17度——超出常规范围，但那批料的硬度偏上限，照死规矩套数就没法干。回弹这东西，公式只能给方向，数永远要试出来。

卷圆变桃形、开口大：这些坑怎么躲

孔变桃形九成是预弯角度不够或回弹没补够；开口变大先查芯棒磨损再查补偿角；内径小于1.5倍料厚卷圆必然起皱变薄。这三个问题占铰链卷圆不良的八成。

逐个说。桃形孔，特征是孔口一个尖、两侧鼓，尖的方向对着卷圆终点。根因就两个：预弯不足（我那第一副模就是），或者卷圆时料尾没抱死。对着查就行，别瞎修芯棒——修芯棒是最后一步，前面两项没排除，修了白修。

开口大。先看芯棒，磨损后的芯棒直径变小，卷出来的孔跟着松。我们车间的规矩是铰链模芯棒每20万冲次强制检查一次直径，磨损超0.03毫米就换。芯棒没问题再查补偿角，最后查料——换一批硬度高的料，原来的补偿量全部作废。

内径和料厚的比例是硬约束：卷圆内径至少1.5倍料厚。1.5毫米的料想卷3毫米内径，刚好压着线，可以做但难调；想卷2.5毫米，劝退，卷圆段起皱、材料变薄，做出来强度也不够。这个比例的物理依据是最小弯曲半径，往极限了卷，外层纤维拉伸过量，变薄率超20%就直接开裂。真遇到小孔径设计，跟客户谈改铰链结构，比硬着头皮做模划算。

材料变薄顺带说一句。卷圆段正常变薄率5%到8%是正常的，超过10%就要查：凸模和芯棒的间隙是不是放小了，或者卷圆一次变形量是不是太大（该拆成两个预弯工位的别省）。我们量变薄用千分尺卡卷圆段最薄点，跟料厚原始值比，一件测三个点。这个数据留着，模具寿命到没到后期，看变薄趋势比看冲次数还准。

单工序模还是级进模？按批量算这笔账

月产3万件以上、外形不太怪的铰链，闭着眼睛选级进模；打样、小批量或者卷圆方向跟冲压方向打架的件，用单工序模分几副做。级进模贵但摊得薄，单工序模便宜但人工和一致性吃亏。

级进模的优势是效率和一致性。一副模冲出来，孔位、卷圆、开口全部由模内定位保证，不依赖工人手法。上面那副冰箱铰链模，模具费报了14万左右，客户当时嫌贵，跑了半年回来算账：单工序方案要三副模加三个人工，摊到每件上比级进模贵0.11元，年产量600万件，一年差价66万。这笔账一摆，就没得争了。级进模的送料、导正这些标准件选型，日本MISUMI的模具标准件目录是行业通用的参考（misumi.com.cn），卷圆芯棒的固定件照标准件画，省得自己设计非标。做级进模的前置知识和加工链路，可以看这篇模具制造全流程：从钢板到成品模具的十二道工序，排工序的时候心里有底。

单工序模的优势是灵活和便宜。一副预弯模加一副卷整形模，两万出头就能开模，改设计也快。散热器支架上那种小铰链片，一个月几百件的需求，客户要货要得急，我们就是单工序干的：冲孔落料一副（复合模）、预弯一副、卷圆加整形一副。缺点也明显：三次定位，孔和卷圆的同轴度做到0.1毫米就要靠治具死磕，工人换手装夹，一致性看人。年产量50万件是个分水岭，往下单工序多半更划算，往上级进模闭眼选。

还有一种折中玩法：铰链件本体简单但卷圆方向朝上（跟冲压方向同向），这种排级进模最舒服；卷圆方向朝下的，要么模内翻身，要么老老实实单工序。翻结构这种事，一着不慎整副模报废，拿不准的时候先做工艺评审，别自己硬扛。

SUS304和冷轧板做铰链，差异比你想的大

304卷圆回弹是冷轧板的1.5倍左右，补偿角多放50%；304容易加工硬化，预弯和卷圆工位之间别加多余整形；冷轧板软，好卷但孔易磨大，芯棒材质可以降一档。

这两种料我都在量产上跑过，差异实打实。304不锈钢强度高、回弹大，卷圆补偿角我做到15到18度才稳（冷轧板8到10度够用）。更要命的是加工硬化：304一弯就硬，预弯过的料到卷圆工位变形抗力更大，如果中间加一道不必要的整形，硬化叠加，卷圆开裂风险直接上来。所以304的排布要"少站快走"，工位精简，每站变形量一次给足。模具材质上，304料硬、摩擦大，芯棒和折弯镶件我固定用DC53或者粉末高速钢，Cr12MoV这类普通冷作钢扛不住，关于冷作钢选材可以看这篇冷作模具钢怎么选？CR12到DC53五个牌号的实战对比。

冷轧板（SPCC/SPCD）就省心多了。回弹小、不硬化，卷圆好调，我的补偿角从来不超过10度。但它软，孔容易被芯棒磨大——芯棒稍有磨损，冷轧板的孔径跟着跑得比304快。所以冷轧板的铰链模，芯棒检查周期反而要更密，15万冲次一查。表面质量上304还有个坑：卷圆段拉毛后特别显眼，做外观件的铰链（比如家具合页）芯棒必须抛镜面，抛光等级怎么定可以参考模具镜面抛光加工全流程：油石到钻石膏的等级、缺陷与价格行情。

还有个成本差异提醒一句：304卷圆件的小批量单价能比冷轧板高出六成以上，报价的时候别拿冷轧板的工时套。我见过同行用SPCC的工艺估价接SUS304的单，卷圆工位调模多花了九天，全赔进去。

常见问题

铰链卷圆内径最小能做到多小？

按料厚算，内径不小于1.5倍料厚。1.5毫米料最小3毫米内径，2毫米料最小3毫米。真要更小就得改结构或者接受开裂风险，别硬做。

卷圆之前到底要几个预弯工位？

常规两个：先弯80度左右，再弯到120度左右，然后卷圆。料厚超过2毫米或者304料，建议加到三个预弯工位，每个工位变形量摊薄一点，料走得顺，开裂风险小。

回弹补偿的10到15度是怎么来的？

实测来的。理论上回弹角跟材料的屈服强度、料厚、卷圆半径都有关系，公式算出来只能当起点。我的做法是首件试模时故意从10度起补，量开口间隙，不够再加，一般两轮就收敛。304取高值，冷轧板取低值。

铰链件批量小，能用折弯机折出卷圆吗？

能，但只适合打样或者几百件的小单。折弯机配卷圆下模和卷圆上模，分三四刀把边卷起来，速度慢、一致性差。超过两三千件还是开副简易模划算，折弯机折铰链我最多一次干过八百件，操作工手都折酸了。

最后说点个人偏好。铰链卷圆模具这活儿，我干了这些年，越来越觉得它考验的不是软件画模的能力，是对材料脾气的感觉——预弯放多少、补偿给几度，书上都只有区间，真正落在你那批料上是多少，手上有数才敢下刀。所以我的建议一直是：新模别信仿真结果直接量产，先打50件做全尺寸测量，卷圆段逐件量开口和内径，数据稳了再提速。冲压模具设计的系统方法可以看这篇冲压模具设计入门：从冲裁力计算到模具结构设计，看完再回头调铰链模，理解会深一层。
