模具装配技术要求有哪些？间隙、平行度与配合公差要点

模具装配技术要求说穿了就是三个数：间隙、平行度、配合公差。去年八月车间装一套家电外壳模，徒弟把导套压反了面，试模第一模，分型面沿导柱位置拉出一圈烧焦的毛边，拆检返工整整三天。那天起我带人装模有条死规矩：图纸公差没逐条圈出来，谁也不许碰压板。

有人觉得装配就是把零件按顺序拼起来。不是。零件个个合格，装出来的模具照样能废——间隙是装出来的，平行度也是装出来的。机加工给的是基础，最后那一丝一毫，都在钳工台上见分晓。

装模前先把图纸上的三处公差圈出来

动手前先圈三处：导柱导套的配合代号、型芯型腔固定段的公差带、模板平行度标注。图纸没标的，找设计当面确认，别自己拿手感估。这套动作看着繁琐，其实十分钟就能画完，省的是后面几天的返工。

为什么要圈？因为不同位置的公差含义完全不同。导柱固定段压进模板，图上常见 H7/k6 到 H7/m6 的过渡配合，靠压紧后不再松动；型芯固定板那边可能是 H7/p6 这种轻压配合，得用压力机慢慢压。代号差一个字母，装法就是两回事。我见过新手把 H7/m6 当成间隙理解，孔装不进就拿砂纸磨，磨完导柱晃头，整套模的导向精度直接报废。

再有就是平行度标注。模板图纸右下角那一格，写的是上下两面的平行度要求，三百毫米内零点零二上下，这是行业里比较通行的线。这个数待会儿要拿百分表去验的，现在不记，装完就忘。

装配排在整条工序链的收尾，前面每一道给它的余量和精度，最终都在总装时对账。想知道装配前面那十来道工序怎么排的，可以看这篇模具制造全流程：从钢板到成品模具的十二道工序，把位置关系捋顺了再回来，更清楚。

间隙怎么给：要紧的、要滑的、过胶的

原则一句话：固定的靠过渡或轻压配合压死，滑动的留油膜间隙，过胶部位再收一档，间隙大了料就钻进去起毛边。听着像绕口令，落到每个部位都得单独算，偷不得懒。

导柱导套之间那对滑动副，图上多写 H7/f7，实测间隙大概在零点零一到零点零三之间，留着挂油膜。滑块和滑槽那对，常见给到零点零三到零点零六，太紧推不动，太松合模时滑块会窜位。

顶针跟孔的配合最抠门。零点零二到零点零三，这是多数厂的做法。别小看这几丝，去年那套外壳模有个顶针孔铰大了，间隙冲到五丝以上，试模时 PP 料从顶针位置钻出来，制品背面一圈拉丝毛边，就是这个原因。

过胶部位的排气间隙也归这一类。PP 这类稀料，排气深度普遍压在零点零二左右；ABS 能放宽到零点零三上下。这些数不必背，装之前翻一眼料性表就够。

定位销容易被糊弄过去。销孔配作之后，销子打进拔出超过三次，孔口就起喇叭，下次装配位置会漂。我们车间的规矩是销子装一次定一次，拆卸必须配新销或者换位重铰。一颗几块钱的销，坑起整套模的复位精度来，半点不客气。

平行度靠打表，不靠眼睛

合模后用百分表打四个角，对角差压在零点零三以内才算过关，超了别硬拧螺丝，先拆开找原因。磨床出来的板也得复测，装配环节还可能把精度装丢。

打表的顺序有讲究。表座吸在下模板上，表头压上模座边缘，手动合模一半，看指针摆动。四个角各打一遍，读数记下来。差两三丝属于正常波动，超过五丝就得多想一步：是导套压偏了，还是分型面夹了东西。

我碰到过最冤的一次，一套模怎么打都是六丝的差，拆开一看，分型面上粘着一粒磨削屑，比芝麻还小。清掉再合，一丝不差。所以装配车间的压缩气枪和擦模布，跟量具一样重要，这话我逢人就讲。

平行度丢失还有个常见源头在前道工序：淬火件磨削后应力回弹，板子出厂看着平，装上拧紧螺丝就翘。遇到这类板，精加工后放两天再测一遍比较稳。精磨、坐标磨这些工序的留量怎么给、给多少，直接影响装配时还有没有调整余地，这篇模具加工工艺：从粗加工到精加工的完整工序链里写得更细。

红丹飞模到底在研什么？

红丹对研看的是分型面真实贴合率：涂薄薄一层红丹，合模开模看点子，八成以上贴合、零点零三塞尺塞不进，才算飞模合格。这是装配环节唯一没法造假的一步。

流程不复杂。分型面擦净，薄涂红丹，合模，再开。红丹被压开的地方就是接触点，发亮的地方悬空。接触点稀稀拉拉，就用油石顺着研点方向轻推，再来一遍。一套中型注塑模飞下来，两三天很正常，急不得。

图省事的后果我见过。隔壁厂一套模贴合率目测不到七成就合模出货，试模一圈毛边回来，重飞、重试，前后搭进去一个多星期，比老老实实飞一遍亏多了。老实讲，飞模是装配里最枯燥也最值得的活，点子密了，毛边自然就没了。

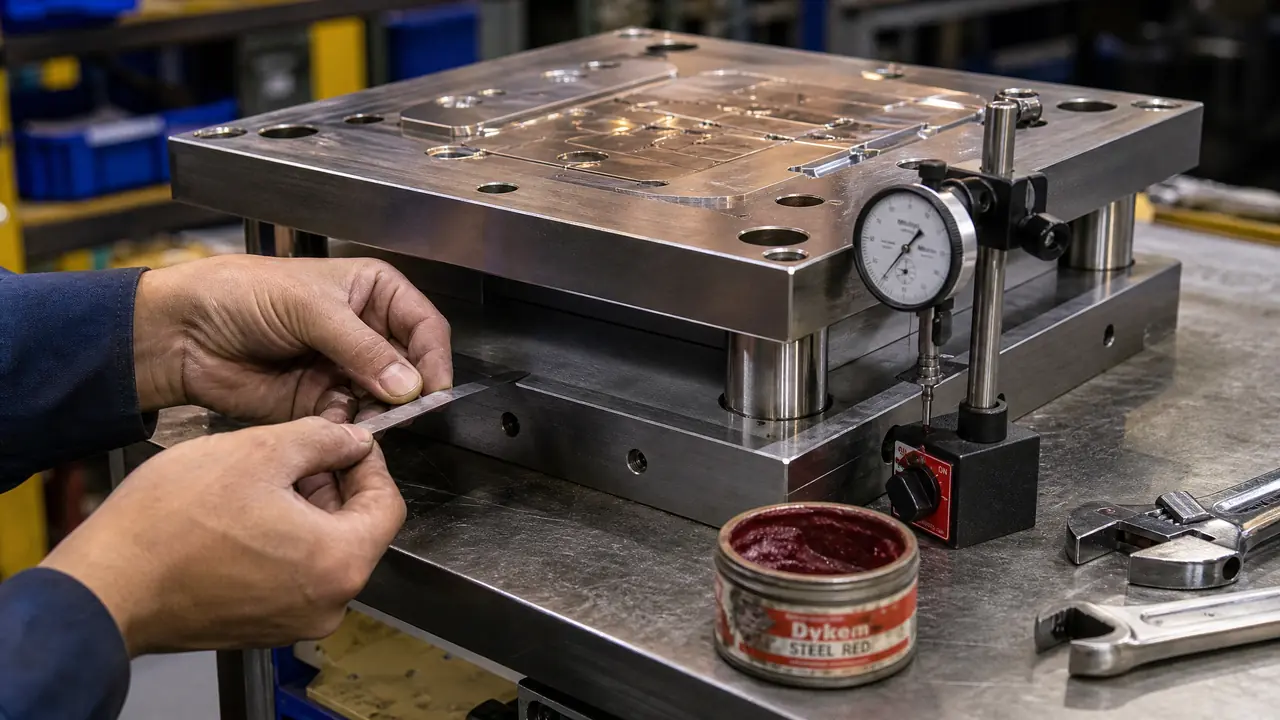

回到开头那个导套装反的徒弟。他现在装模前会自己拿塞尺把导柱导套的间隙顺一遍，打表的事不用我催。模具装配技术要求听起来是图纸上的事，落到现场就是塞尺、红丹、百分表这三样东西，外加一层一层不糊弄的复核。下次装模，先把这三个数盯住了再说。

常见问题

导柱导套压装需要加热吗？

小规格常温用压力机压入就行。过盈量大或者导套外圆配的是轻压配合，有的厂会把模板加热到一百五六十度热装，也有用干冰冷缩导套的。压入前孔口倒角一定去干净毛刺，不然压偏了神仙也救不回来。

装配完顶针板推不动，先查哪里？

先查顶针孔的孔距和垂直度，再查顶针板导柱有没有装歪。别急着上油，油只能骗一阵，孔位差一丝，加再多油还是卡。

图纸没标间隙值怎么办？

拿同行通用标准跟设计碰一版，白纸黑字写进工艺卡。千万别自己拿砂纸或铰刀现场放大，装的时候痛快，试模还账。

试模前装配工还能自检什么？

手动合模开模三五次，手感有没有别劲；限位块、支撑柱有没有漏装；内六角螺丝对角分两次拧紧。这几样花不了半小时，能挡住大半的低级事故。
