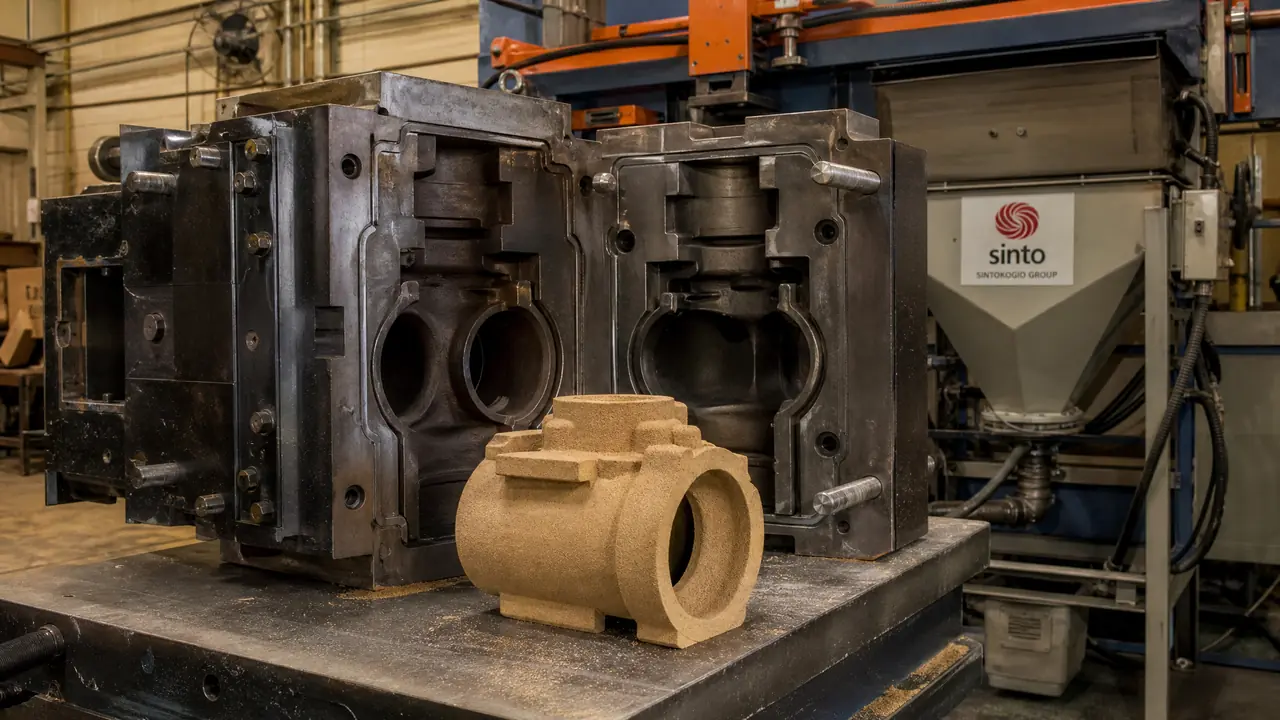

覆膜砂模具是什么？壳型铸造的射芯与硬化

去年有位做阀门铸件的客户问我：同一个阀体，普通砂型要留五毫米加工余量，壳型留一毫米就够，差距从哪来？就来自覆膜砂模具。普通粘土砂靠人工舂实、烘干炉伺候，尺寸看老师傅手感；覆膜砂模具是一套加热到两百多度的金属芯盒，砂子射进去，几十秒硬化成壳，尺寸由钢件给定，跟手感没关系。

我在这行待久了，越来越觉得壳型铸造的上限不在铸造车间，在做芯盒的模具车间。芯盒尺寸准、排气顺、温度匀，铸造那边就省心；芯盒哪里欠一口，天天有人拿着坏芯来扯皮。这篇把覆膜砂模具拆开讲透：它凭什么比普通砂型贵，射芯和硬化一个循环里发生了什么，壳厚怎么定，还有几个我自己踩过的坑。

覆膜砂和普通粘土砂差在哪

覆膜砂模具的本质是加热硬化的金属芯盒：石英砂裹着酚醛树脂薄膜射进220到260℃的芯盒，树脂先熔融再交联，几十秒出一张硬壳。普通砂型靠粘土黏结加烘干，强度、精度、效率都差一截，这就是两者价差的来路。

先把料说清。覆膜砂就是石英砂外面裹一层固态酚醛树脂膜，树脂占砂重的3%到4%，另加乌洛托品做固化剂、硬脂酸钙做润滑，常用50/100目。常温下砂是散的，一受热，贴壁那层树脂熔化流动，接着被固化剂交联，变成不再熔化的硬壳。这套机理是1944年德国人克罗宁申请专利定下来的，国外管它叫克朗宁法，脉络可以看维基百科的壳型铸造条目：Shell molding - Wikipedia。八十年过去，缸体缸盖水套芯、曲轴凸轮轴、进排气管这些对尺寸挑剔的铸件，主流还是这条路线。

贵是真贵。一套中小件热芯盒起步就是木质模板的十倍价，这也是我劝小批量客户想清楚的原因：订单不到几千件，模具钱摊不薄。批量上来了账就反过来算，加工余量从五毫米压到一毫米，省下的车铣工时和刀钱，一两个月就把差价吃回来，这是我给好几个客户实际算过的账。热芯盒本体常用QT500球铁，型腔复杂、批量大的上H13更扛温度循环，材料怎么选这篇讲得细：H13模具钢是什么？热作模具钢的性能参数和应用场景。

射芯与硬化：一个循环里到底发生了什么

射芯一个循环四步：射砂三五秒，结壳二十到四十秒，倒掉余砂，硬化三十到六十秒，全程一分半到三分钟出壳。决定壳厚的是结壳时间，决定壳子结得牢不牢的是芯盒温度均匀度，射砂压力只管把砂填满。

第一步射砂。压缩空气把覆膜砂压进芯盒，射砂压力一般0.4到0.6兆帕。压力低了射不满，拐角、深腔处缺肉。我实测过一套缸盖水套芯，0.35兆帕时拐角缺砂的坏芯率有一成多，提到0.5兆帕降到百分之二三，就动了这一个参数。

第二步结壳，这是最讲道理的一步。贴壁的砂受热，树脂熔融再交联，结壳时间越长壳越厚，经验值是每多结10秒，壳厚多1毫米上下。要4毫米壳就结25秒左右，要6毫米就得拉到40秒。做壳型铸造的朋友可以把这条刻在心里，调机先动时间，别一上来就动温度。

第三步倒砂。把没硬化的余砂倒回砂斗，壳芯中间是空的，省砂还透气，浇注时排气顺。第四步硬化，壳子留在芯盒里再烤半分钟到一分钟，整层壳透、颜色均匀，顶杆一顶出炉。别急，这几步里翻车最多的反而不是最复杂的那步，往下看坑那一节。

芯盒这头也有讲究：分型面要合得严，排气塞要够密，顶杆位置和脱模斜度差一点，出模就裂壳。型腔和排气槽的加工精度直接决定飞边多少，加工门道可以对照这篇：模具加工有哪些方式？车铣磨放电线割五大工艺对比。

壳厚不对、脱壳、粘砂：三个最常见的坑

脱壳九成出在温度不均和砂子受潮：芯盒局部低于两百度，树脂只熔不固，出模整片剥落；覆膜砂受潮结块就直接报废。壳厚不对先查结壳时间，粘砂先查树脂量和脱模剂。

脱壳那次翻车我印象最深。2024年夏天，一套缸盖水套芯连续两天成片掉壳，压力、时间、温度挨个查都对，最后兜兜转转发现是覆膜砂在仓库放了一个雨季，受潮结块，换新砂当场就好。打那以后车间立了规矩：覆膜砂开封一个月内用完，没开封的也垫高离地、离墙存放。

壳厚别贪厚。有回客户指定壳厚6毫米，结壳时间从25秒拉到40秒，一班从八百多个芯掉到六百出头，芯子还更容易过烤发脆。壳厚够用就行，吃掉产能是真金白银。粘砂是另一副面孔：壳子表面挂铁、芯盒积树脂焦层，多半是硬脂酸钙比例不对或者脱模剂喷得不匀，我固定每周拿钢丝刷清一遍分型面，积碳薄了，飞边和拉伤都跟着少。

温度这根弦永远绷紧。芯盒用久了局部磨损、加热管老化，几度几十度的偏差肉眼看不出来，壳厚却先变。我现在的习惯是每周拿测温笔抽测芯盒四角和中心，各点温差压在15℃以内，超了就停下来查加热管，比出了批量废品再回头排查省太多。

回到开头那位阀体客户。加工余量从五毫米压到一毫米，靠的就是芯盒给定尺寸加壳型精度，省的是后道车铣的工时和刀具。我的建议还是那句：批量上来先别急着买射芯机，拿图纸找靠谱的模具车间把芯盒做扎实，芯盒这关过不了，再快的射芯机也是天天停机等修模。

常见问题

覆膜砂模具一套大概多少钱？

按芯子大小和活块数量走，小件单腔热芯盒两三万起步，缸盖水套芯这种多活块、多镶件、排气密的，十几万也正常。报价时把壳厚、班产量、芯子结构图给全，厂家才报得准。

覆膜砂能存放多久？

干燥避光、密封好的话六个月内用掉最稳。开封以后赶上梅雨天就尽量一个月内用完，结块、发白的砂别心疼，直接退回供应商，省下的砂钱抵不上一次批量废品。

壳芯和热芯盒制芯是一回事吗？

不是。热芯盒制芯用液态呋喃类芯砂，射满整个芯盒整体固化，芯子实心、强度高；壳芯用覆膜砂，只贴壁结一层壳，中间倒空。壳芯省砂、透气好，适合套类、水套芯，实心受力芯不少厂还是走呋喃。

壳型铸造适合哪些铸件？

中小件、形状复杂、尺寸要求高的最合适，缸盖水套、曲轴、凸轮轴、阀体、进排气管都常见。特别大的件壳型强度撑不住，还是回普通砂型或者树脂自硬砂。

延伸阅读

想把芯盒放进整个模具制造的链条里看一遍，从钢板到出模要过哪些工序，可以接着读这篇：模具制造全流程：从钢板到成品模具的十二道工序。
