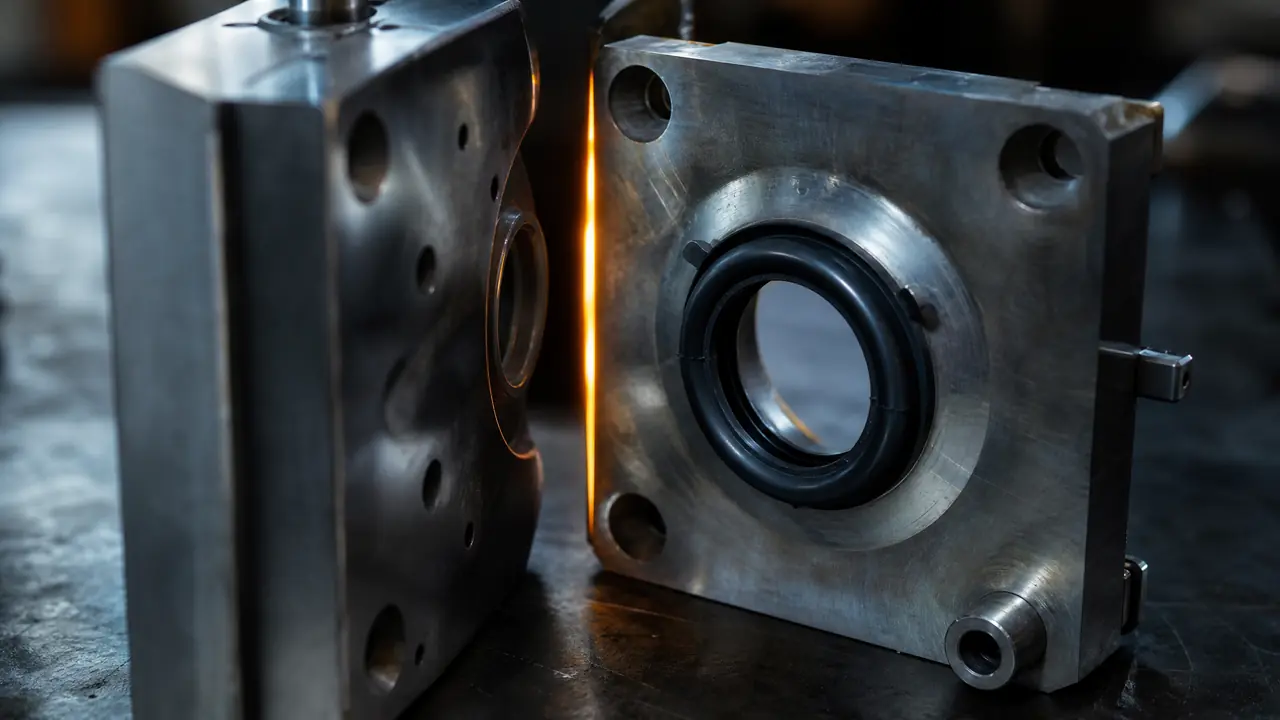

橡胶模具加工怎么分型？飞边与撕边

橡胶模具加工这行，分型面上那一笔最容易被随手带过。上个月帮一个做油封的朋友看模，产品内圈全是毛刺一样的厚飞边，冷冻机打了两遍还剩一层黑边。问题不在修边，在分型。我的判断很直接：分型面选错，后面修边、质检、交期全跟着遭罪。

不少新人觉得飞边是模压溢出的正常现象，切掉就完事。正常归正常，厚度和位置大有讲究。飞边薄到 0.1mm 以内，冷冻修边一打就掉；厚到 0.3mm，要么伤件要么返工。位置更要命，长在密封面上直接判废，客户收货拿放大镜看的就是那一圈。

分型面画在哪，飞边就长在哪

分型面优先放在产品的 R 角根部或非配合面上，密封面、配合面、外观面上一律不放——飞边躲不掉，只能让它长在好修、修了也不影响使用的地方。这条是底线，先卡死再看别的。

油封、O 圈这类圆形件，分型面常放在非工作唇或者倒角转折处；带骨架的制品，骨架边缘要留出胶边位置，别让飞边啃到骨架。有配合要求的尺寸段，比如轴孔过盈那一截，宁可把分型往上抬两个毫米，也别让飞边压在公差上。

分型面定完才轮到加工。粗车、精铣、电火花，每道工序的留量都围着分型面转，想看完整工序怎么排，可以参考这篇模具加工从粗加工到精加工的完整工序链。

还有一个容易漏的点：分型面兼着排气。胶料流动性差的地方，在分型面上开 0.02-0.04mm 的排气浅槽，试模时能少烧好几批焦边。排气槽和撕边槽能合并就合并，一套模少加工一次。

飞边厚薄还看合模状态。同样的分型设计，模板平面度磨到 0.02mm 以内和做到 0.05mm，飞边厚度差一倍不止。我们车间接橡胶模，分型面都按精磨处理，锁模力也要和胶料的流动性对上——胶太稀锁模力不够，飞边又厚又宽；胶太稠又填不满型腔。模具准、锁模对，飞边才薄得下来。

飞边和撕边到底差在哪？

飞边是硫化时胶料从分型缝挤出来的薄片，得靠冲切、冷冻这些外部工序去掉；撕边是模具自带撕边槽，飞边薄到用手一撕就断，不用上设备。一个靠外力修，一个靠模具结构省事。

说白了，撕边就是把修边这道后工序提前消化进模具设计。飞边结构门槛低，模具精度到位就行，但每批货都得过一遍修边；撕边结构前期开槽费工，试模要多修一两轮，量产后省下的人工是真金白银。小批量打样用飞边结构更划算，月产上十万件的产品，撕边结构基本是标配。

修边只是橡胶模具加工链条的最后一环，前面的车铣磨放电才决定模具本身准不准，几种加工方式怎么取舍，可以看这篇模具加工车铣磨放电线割五大工艺对比。

冷冻修边多说一句。液氮罐温度打到零下 150℃ 上下，胶料脆化后滚筒一碰飞边就掉，效率高，但挑胶料也挑件——薄壁件容易打裂，含骨架的件骨架位置容易露白。下单前先拿几十件试滚，别整批往上怼。

自撕边槽怎么设计才好撕

我常用的撕边槽是宽 0.08-0.12mm、深 0.05mm 左右，配 15° 左右的引入角——槽浅了飞边撕不断，深了伤产品基面，这个区间是试模试出来的安全带。新模先按这个开，再往回调。

2024年开过一套 O 圈模，第一版撕边槽图省事开到 0.2mm 宽。撕确实好撕，一撕一个准，但飞边根部留一圈白痕，客户肉眼一看就拒收。返工把槽修回 0.1mm，白痕才消。吃过这回亏，我后来画撕边槽都按 0.1mm 起步。

再补一个试模的经验：撕边槽别一次开到尺寸。先开浅 0.02mm 左右，试模撕一遍看效果，不够再加深。槽开深了只能堆焊补救，一补一磨，分型面平面度又得重来，折腾的是自己的工期。宁可多试一轮，别一刀到位。

撕边好不好撕还牵着收缩率。我们车间常态是模温打到 170℃ 上下，NBR 收缩率按 1.8%-2.0% 放，氟橡胶放到 2.6%-3.0%，硅胶另算。收缩率放小了，撕边线对不齐，撕出来一边厚一边薄。所以新模试模我一定连撕三件，拿投影仪量撕边线的高度差，差 0.03mm 以内才算过关，超了就修槽。

回到开头那套油封模，最后没大动，只把分型面从内圈配合面挪到了外倒角根部，飞边厚度从 0.3mm 降到 0.08mm 左右，冷冻机一遍过。分型面那一笔，画的时候五分钟，画错之后赔的是修模钱和交期。你手上有新模要开，先把分型线和修边方式定了，再去谈加工价。

常见问题

飞边厚度多少算合格？

行业普遍按 0.1mm 以内卡，精密件能做到 0.05mm 左右。超过 0.15mm，冷冻修边就开始吃力，得考虑上冲切模或者改撕边结构。

分型面可以放在产品正中间吗？

可以，O 圈、球头这类对称件经常这么干，配合冲切模效率很高。但凡是有配合面或者外观要求的产品，就得挪开，别硬放。

冷冻修边会伤到产品吗？

控制好温度和转速一般不会。胶料脆化温度要合适，温度太低产品本身发脆，滚出来边角容易崩。我见过翻车的案例是硅胶件拿液氮打，脆是脆了，件也裂了。

撕边结构和飞边结构开模价差多少？

撕边结构多一套槽型设计和试模修整，开模费贵大概一到两成，具体看产品复杂度。量摊得开就值，几百件的小活就别折腾了。
