模具钢材型号速记法：冷作、热作、塑料三类钢号一图看懂

刚入行那年供应商扔给我一本钢材目录——三百多页密密麻麻的牌号参数表。我当时整个人是懵的——光塑料模具钢就有二三十种牌号每个牌号还有不同的热处理状态版本（预硬、退火、淬火回火），名字还有国产牌号、日本牌号、瑞典牌号、德国牌号四套体系对应。光是把这几个体系的牌号对应关系搞清楚就花了我大半个月。后来慢慢摸索出一套分类记忆法——按"冷作钢、热作钢、塑料钢"三大类去记，每类只记最核心的4-6个牌号——剩下的自然就通了。

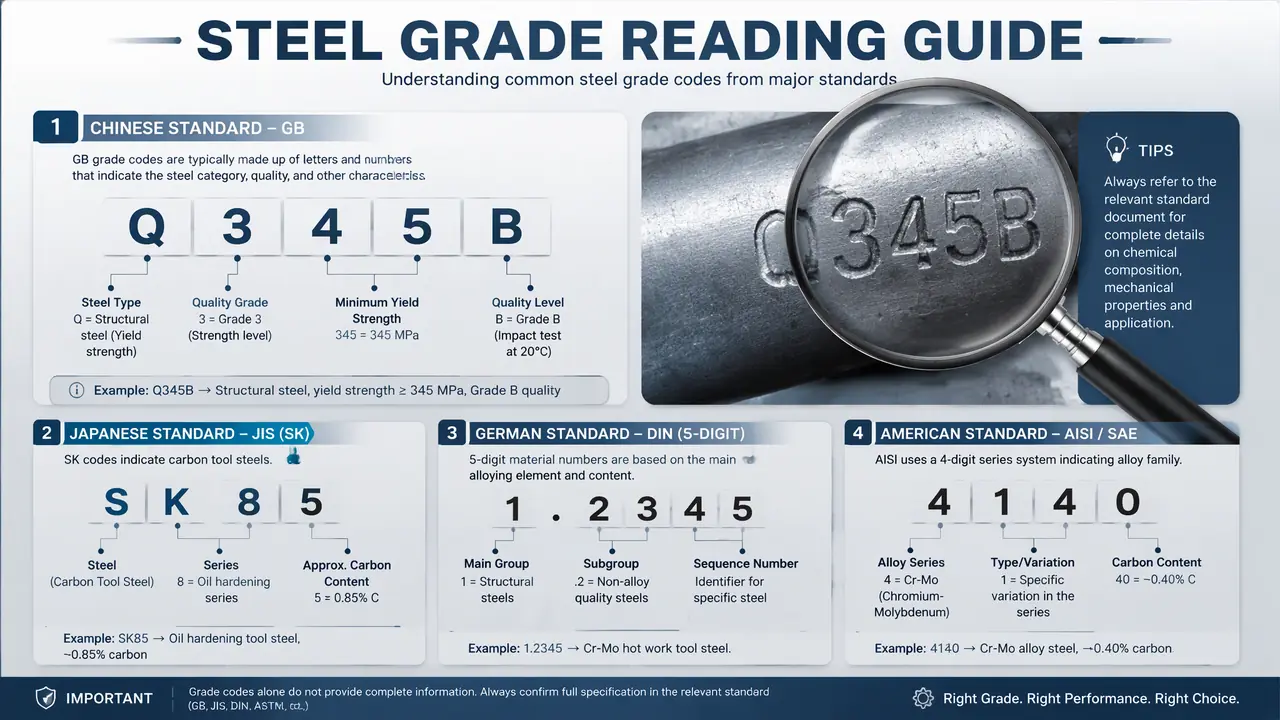

模具钢材型号之所以显得乱是因为它是多个国家多套标准体系杂交的结果。国产按照GB标准命名（如Cr12MoV、3Cr2W8V），日本用JIS标准（SKD11、SKD61、NAK80），瑞典一胜百自己一套商业牌号（S136、8407、618），德国DIN标准又是一套（1.2344=H13、1.2379=D2）。这些体系之间没有简单的字母对应关系——经常出现"同一个材料三个名字"或者"名字像但不是同一个东西"的情况。比如H13、SKD61和1.2344是同一个材料体系但具体成分有微小差异；但NAK80和718H名字看起来都是"数字+字母"却完全不是一类东西——前者是镜面钢后者是通用预硬钢。模具钢材速查表里有完整的牌号对照可以参考。

冷作模具钢——四个核心牌号吃透冲压切边模

冷作模具钢四大核心牌号的速记逻辑——Cr12MoV（国产老牌高碳高铬冷作钢，碳含量1.5%铬含量12%耐磨性顶级但韧性差容易崩口，适合冲裁模和拉丝模）。DC53（日本大同研发的高韧性冷作钢是Cr12MoV的升级版——通过降低碳和铬含量、添加钼和钒提升韧性，韧性约为Cr12MoV的2倍、抗崩角能力明显更强，适合精密冲压模和冷锻模）。D2（美国AISI标准的半不锈钢冷作钢——碳1.5%铬12%和Cr12MoV成分接近但冶炼工艺不同，耐磨性极好可达到高硬度HRC60-62，适合大批量冲压模和剪切刀片）。SKD11（日本JIS标准的经典冷作钢性能和Cr12MoV相似。日系模具厂图纸最常标注这个牌号）。

冷作模具钢的选择逻辑其实很简单——看你的模具是"磨损为主"还是"冲击为主"。磨损为主（比如高速冲压模每分钟冲几百下、切边模切硬材料）选Cr12MoV或D2——它们的高碳高铬配方决定了耐磨性是冷作钢里的天花板。冲击为主（比如冷锻模、厚板冲压模，冲击力大容易崩口）选DC53——虽然耐磨性稍弱但韧性好不会一冲就崩。这就好比选汽车轮胎——跑高速选硬胎耐磨、跑山路选软胎抓地力好——没有全能的轮胎只有合适的场景。

DC53在国内模具行业属于"后来居上"的典型——十年前大部分冷作模还是用Cr12MoV，现在中小型精密冲压模70%以上改用DC53了。原因很简单——DC53的韧性好线切割加工时不容易开裂（Cr12MoV线切割后应力集中经常开裂需要多次回火），而且DC53的机加工性能也更好。但Cr12MoV在超大批量简单模具（比如垫圈冲裁模一做就是几千万件）上仍然有优势——它便宜（约DC53价格的60%-70%）且耐磨性是真实能打的。钢材技术参数可以参考日本大同特殊钢的官方手册。

塑料模具钢——按抛光等级一二级就够用

塑料模具钢按抛光需求分四个等级记——家用电器外壳、一般结构件模具→用P20（最基础的预硬塑料模具钢硬度HRC28-32，价格约18-25元/kg，什么料都能做但做不了镜面高光件）。中高端家电面板、汽车内饰件→用718/718H（P20的升级版通过添加镍提升抛光性和韧性，硬度HRC33-38，价格约28-38元/kg，是珠三角模具厂用量最大的塑料模具钢）。镜面高光产品（化妆品包装、电子产品外壳）→用NAK80（日本大同的沉淀硬化型镜面钢，抛光可达Ra0.03μm，硬度HRC37-43，价格约45-60元/kg）。镜面+耐腐蚀（透明透镜、医疗器械）→用S136（马氏体不锈钢类耐腐蚀+镜面抛光，价格55-90元/kg）或国产FS136（35-55元/kg）。如果实在拿不准选什么钢就选718H——它是塑料模具钢里的"万金油"什么产品都能做而且价格适中。

这里有个模具行业都默认但很少人讲明白的事实：塑料模具钢的选择90%取决于产品外观要求而不是功能要求。一个电视机外壳的模具从功能上讲用P20绰绰有余——但客户要求外壳是钢琴烤漆亮面，P20抛光不到那个程度就得上718H。另一个蓝牙耳机的充电仓模具结构极其简单——但因为外观是高光镜面就得上NAK80。所以选塑料模具钢的正确顺序是：先跟客户确认产品外观等级（蚀纹/普通/高光/镜面）→再根据外观等级反推钢材等级→最后才看其他因素（产量、材料腐蚀性等）。很多人先问产量多少万——其实思路错了，外观要求才是第一筛选条件。S136模具钢这篇文章里详细讲了镜面+耐腐蚀类钢材的工艺细节。

热作模具钢——核心就记H13和它的变体

热作模具钢记住H13就够了因为全球压铸模和热锻模超过60%都用它——H13是一种5%Cr系热作工具钢（含Cr5.2%、Mo1.4%、V1.0%），核心优势是高温下（600℃）仍能保持HRC40以上的硬度且热疲劳寿命长。H13的"国际分身"：日本叫SKD61（成分几乎相同热处理参数也一致）、德国叫1.2344、瑞典一胜百叫8407（Orvar Supreme是H13的改良版通过提高纯净度和优化热处理工艺使热疲劳寿命提升30%-50%）。另一个常用的热作钢是H11（含Cr5%、Mo1.2%）——韧性比H13好但红硬性稍差，适合大型铝压铸模。再高端还有DIEVAR（一胜百开发的H13升级版热疲劳寿命比标准H13高一倍多但价格也高一倍多）。

压铸模具选热作钢有个"温度决定论"——根据压铸合金的浇注温度选钢。铝合金浇注温度650-680℃→H13完全够用；镁合金浇注温度640-660℃→H13也可以但有条件建议上8407因为镁合金热容量小温升快热冲击更剧烈；铜合金浇注温度950-1050℃→H13完全扛不住必须用特殊高合金热作钢（如3Cr2W8V或钼基合金）。另外压铸模的大小也会影响选材——大型铝合金压铸模（模具重量超过5吨）建议用8407或DIEVAR因为大型模具换模成本极高，多花几万块买更好的钢材避免提前开裂反而更划算。

很多人不知道H13和SKD61虽然"约等于"但不是100%互换——日本SKD61的含钒量上限比H13高一点（SKD61含V0.8-1.2%、H13含V0.8-1.1%），含钼量也有细微差异。所以在热处理工艺上SKD61的回火温度窗口稍微宽一些——实际操作中区别不大但做精细化工艺时要注意。热处理参数可以参考博乐Bohler的技术手册，他们对H13系列的热处理规范写得非常详尽。

常见问题

模具钢牌号这么多怎么快速判断两个牌号是不是同一种东西？

看化学成分——碳、铬、钼、钒四个元素的含量上下偏差在0.1%以内基本可以认为是同类材料。比如H13和SKD61的碳都是0.35-0.42%、铬都是4.8-5.5%，含钼和钒也基本一致，所以是同一种东西不同叫法。但Cr12MoV和D2虽然都是高碳高铬钢——Cr12MoV的碳含量范围1.45-1.7%比D2的1.4-1.6%略宽、而且Cr12MoV多了0.15-0.3%的钒——严格说不是100%同一材料但在国内模具行业经常被当做"等效替代"。

718H和P20到底差在哪为什么贵一半？

最大的差别是含镍量——718H含Ni约1.0%而P20基本不含镍。镍的作用是提升钢的淬透性、韧性和抛光性——所以718H抛光后表面质量比P20明显好且大截面心部硬度更均匀。另外718H的硬度范围HRC33-38高于P20的HRC28-32——这意味着718H的耐磨性也更强。多花一半的价钱买的是"抛光性+硬度+韧性"三方面的提升。

SKD11和DC53怎么选？什么时候用SKD11就够了？

如果模具需要极致的耐磨性（比如硅钢片冲裁模一做就是上亿次）而且不怕崩口——选SKD11（或Cr12MoV）。如果模具需要兼顾耐磨和韧性（比如精密端子冲压模形状复杂怕崩角）——选DC53。成本上DC53比SKD11贵30%-50%，所以低端大批量简单冲压模用SKD11更经济。另外注意：SKD11线切割后必须做去应力回火否则容易开裂，DC53虽然韧性好但也不是免检的——线切割后同样建议做去应力处理。

怎么快速辨别模具钢真伪——怕买到假料？

最简单实用的方法：买个便携式光谱仪（XRF手持式几万到十几万不等）打一下元素含量跟牌号标准对比——铬、钼、钒三个元素偏差超过0.3%就值得怀疑。没条件买光谱仪的可以送第三方检测（几百块一次）或者在长期合作的一级代理商采购要求提供质保书（质保书上要有炉号和生产日期）。路边五金店买的散料假货概率最高——因为它可能经过多手倒卖源头早就不可追溯了。

这套模具钢材速记法是Taoxiaopu团队综合了十多年从业经验和几十位模具设计师的交流整理出来的。目的不是让你变成材料学专家——而是帮你在拿到一份模具规格书的时候三分钟内就能判断出该用什么钢。如果对某个具体牌号有疑问或者工作中遇到了选材拿不准的情况，欢迎把产品要求和生产条件发出来大家一起讨论。觉得对你有帮助的话把文章转给还在背钢材牌号的同事——这个行业信息共享能帮每个人都少走弯路。配套的模具钢选型指南和模具钢材速查表建议一起收藏备用。
