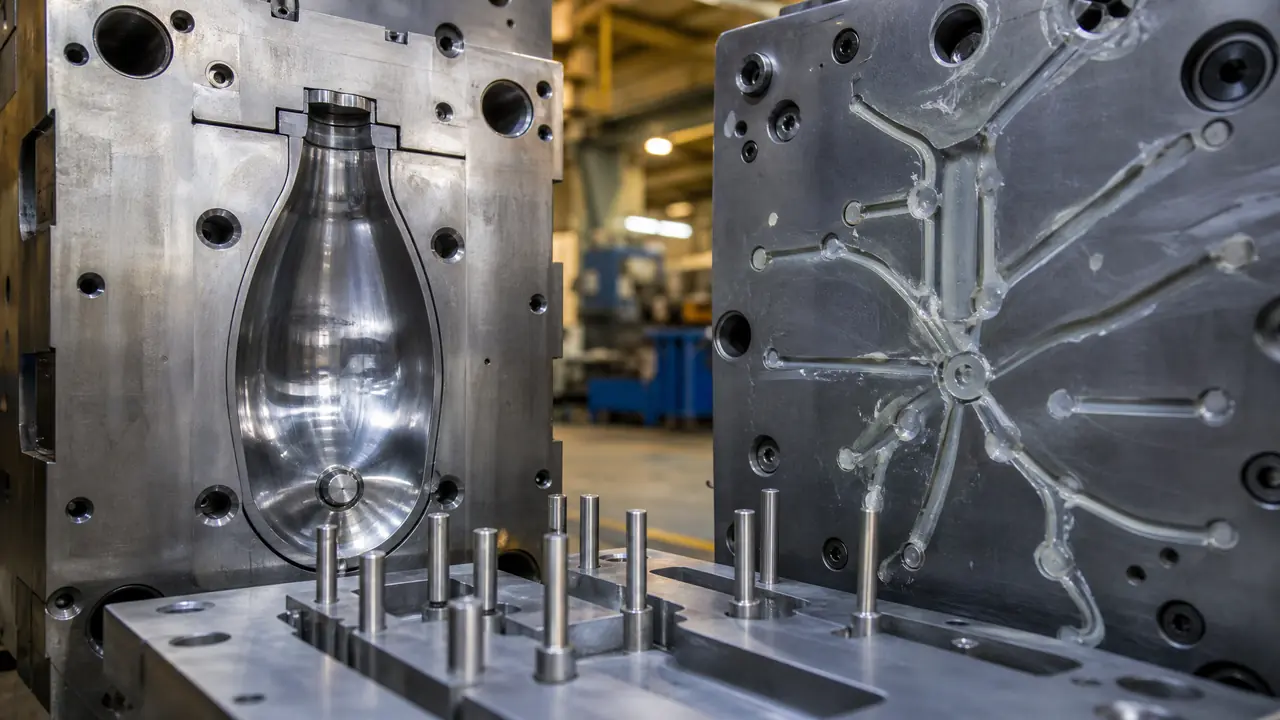

塑料模具图片怎么看懂？型腔、顶针、流道一张图认全
别绕了：一张塑料模具图片能读出多少东西，取决于你先看哪一面。光面带产品轮廓的是型腔，背面成排圆头小柱是顶针，开模后拖着料条的是流道。按定模面、动模面、背面三步认下去，新人半小时也能看出七成门道。
上礼拜新来的小周拿着一张塑料模具图片来问我，说师傅这图上一半是亮面一半全是孔，哪个是顶针哪个是导柱，看着都长一个样。我让他先把手机横过来看整体，别上来就抠零件。认图先认面，面认对了，零件自己对号入座；面认错了，越看越乱。
我干过八年模具钳工，后来转出来跑销售，这些年给客户发图、帮客户看图，经手的塑料模具图片没有一千张也有八百张。新手犯的都是同一个错：盯着零件猛看，不先分清这张照片拍的是模具哪一面。这篇把我的认图顺序写出来，三步，从一张照片里认出型腔、顶针、流道这些主要部件，末了说说去哪找值得学的图。
先认面：一张模图分三个视角看
拿到一张塑料模具图片先认面：光溜带产品轮廓的是定模面，凸包上带小圆点的是动模面，成排圆头小柱加弹簧的那面是动模背面。认图跟认人一个道理，先看脸，再看手。三个面对应三个视角，顺序别乱。
为什么这么分？模具合起来是一块铁，一开就是两半。定模那半的表面成型产品外观，所以型腔面照出来最亮，镜面抛光的能照出人影，咬花面则是均匀的细麻点。动模那半凸出来的叫型芯，撑起产品的内腔，照片上除了凸包，还能看到一个个小圆点，那是顶针端面，装得好的话跟型芯面基本齐平。
背面最热闹。顶针的尾端从顶针板里探出来，一根根圆头小柱排成片，长的还套着回程弹簧；四角和边上粗壮带台阶的圆杆是导柱，注塑机压板就从这面锁模。我给小周编了句口诀：亮面看脸，凸面看芯，背面看柱。他拿车间那副1出4的收纳盒模拍了一下午，四十几张照片，第二天就分清了。
再给一张对照表，手机存着，看图的时候对一遍：
| 照片里的样子 | 认出的部件 | 顺带能看出什么 |
|---|---|---|
| 光亮凹面，有产品轮廓 | 型腔（定模面） | 抛光档次、咬花纹理 |
| 凸包加成片小圆点 | 型芯加顶针端面（动模面） | 顶针数量与布置 |
| 四角粗壮带台阶的圆杆 | 导柱 | 模架大小、模具吨位 |
| 背面成排圆头小柱 | 顶针尾端 | 顶出设计、保养状况 |
| 侧面一排快插接头 | 冷却水路 | 运水路数、水路布局 |
型腔和型芯：凹的是外表面，凸的是内腔
型腔凹进去成型产品外表面，型芯凸出来成型内腔，认图先分凹凸，再看抛光、镶件拼缝和顶针端面这三处细节。凹凸分清了，这套模做的是产品的哪半边，一眼就有数。
上个月有个做电商的客户发来一组塑料模具图片，问我们能不能照这个品质做。图里型腔面拍得雪亮，我放大看了半天，回他一句：这套模的型腔是拼镶的，你看碗底那一圈细缝。他愣住了，说盯着看了一个月没看出名堂，还以为是裂纹。镶件拼缝就是这么回事，一条规整的闭合细线，跟磕碰出来的伤口完全是两种长相。
型芯这边重点看顶针端面。装得好的模，端面跟型芯面齐平，图上看是一个干净的小圆点；端面凹下去、孔口一圈发亮的，试模时产品上准有顶白。一副1出4的收纳盒模，光顶针就有三十二根，每一根都要跟型面配平，考验的全是钳工功夫。型腔型芯这对概念要是还没捋顺，可以先看我之前写的模具型腔那篇，回来看图快得多。
对了，说到抛光多提一句。镜面不等于高级，日用品模咬花的反而多，咬花是在型腔表面做出的均匀哑光纹理，图上看是细密的麻面。客户要高光还是亚光，图上第一眼就该确认下来。
顶针、流道、水路：动模背面信息量最大
顶针、流道、水路都在动模这半边：细圆杆带圆头的是顶针，分型面上拖着的料条是流道，侧面成排快插接头接的是冷却水路。背面照片最见真章，看图别只看正面。
先说顶针。图上认它看两个特征：细，光杆不带台阶，端头一个小圆面。直径常见从2毫米到12毫米，深腔薄壁的产品还会用到一毫米多的扁顶针。导柱跟它完全是两个量级，中大型模的导柱直径三十到六十毫米，装在模架四角，粗一大圈还带定位台阶。小周当初就是把导柱认成顶针，我让他比粗细：角上粗的是导柱，跟着产品壁面走的细杆才是顶针。
流道更有意思。冷流道模具一开模，分型面上拖着一根料条，一头粗一头细，粗的那头连着主流道，断面是圆的，直径常见4到8毫米，细枝岔到每个腔。热流道的图不一样，见不到长料条，多了一块分流板、几个热嘴，还有一捆加热线连到温控箱，看到带线的图基本就是热流道。浇口在图上什么样、大水口细水口怎么分，我那篇进胶方式图片对比配着图讲过，看完再回来认流道就顺了。
水路看接头。图侧面一排快插接头，红蓝各管进出水，一副1出4的模通常四进四出八个嘴。接头布局乱成一团、管子缠成麻花的，冷却多半不均匀，图上就读得出来。这个坑我自己踩过：头一年跑销售，给客户只发了一张型腔面特写，客户回一句，把背面的顶针也拍拍，我看看布得怎么样。打那以后我发图永远三面齐发，正面、背面、分型面，一张不少。
图从哪找：两类图值得学，一类图只当热闹
学认图优先找两类图：带车间背景的厂家实拍，和教材里带标注的剖视图。随手搜来的图墙渲染多摆拍多，看一百张也学不到结构。
最实在的图源在你自己脚底下。车间的模，借保养的空档拍上一套，三个面各来几张，编上号存进相册，比什么图库都好用。小周那四十几张照片，现在成了组里新人的教材。
再就是供应商和展会。验厂的时候让人家带你进模房，随手拍几张开模状态的图，背景里有行车、注塑机、水排的那种，假不了。展会拿图册要挑实拍页，渲染页翻过去就行。教材和行业图册里的剖视图标注最全，认结构靠它们最快。
两个提醒。一看图别只信摆拍：擦得锃亮、背景干净得像展厅的图，多半是宣传照，开口要一张试模现场的原片，肯发的基本都有真货。二注意版权：别家图册的图别搬去自己官网和朋友圈当作品，我见过同行拿别人家抛光件的照片接单，被原作者认出来，单子黄了还丢了脸。要发就发自己经手的模，实拍再土，也比借来的光鲜可信。
前两天小周又发来一张图，这回我没开口，他自己列了张单子：定模面一出二，点浇口，动模侧两处斜顶，顶针二十四根，运水六路。字不多，但我知道这小子入门了。认图这件事不难，难的是肯对着真模子一张张拍、一件件认，眼力都是从自己拍过的照片里长出来的。
常见问题
网上找的塑料模具图片能直接发给厂家照着开模吗？
不能。开模要的是三维数模加二维图纸，尺寸、公差、材料一样不能少，图片只能表达个大概想法。拿图问价、描述需求可以，当生产依据一定出事。
新人练识图，从哪类模具的图入手最合适？
两板模冷流道最合适。结构最标准，一副模该有的零件它全有，又没有热流道和滑块来捣乱。认熟了再看三板模、热流道和带抽芯的，台阶一层层上。
图上导柱和顶针老是分不清，有什么速记的办法？
比粗细看位置。导柱装在模架四角，直径普遍三十毫米往上，带台阶；顶针细得多，两到十二毫米常见，位置跟着产品壁面走。粗在角上是导柱，细而贴着产品形状的才是顶针。
热流道模具的图片跟冷流道的比，少了什么多了什么？
少了开模后拖在分型面上的那根流道料条，多了分流板、热嘴和温控箱，图上还能看到一捆加热线。看到带线的，基本就是热流道模。
厂家图册里的模具图片能搬到自己公司页面上用吗？
别搬。图册图片有版权，被原作者发现轻则发函下架，重则索赔。要图就拍自己车间的模，实拍哪怕土一点，客户反而更信。
