模具回针起什么作用？复位杆与顶出

模具回针这东西，画图的时候没人在意，出事的时候人人都在找它。你肯定见过这种场面：试模到第三模，开模一听响，顶针把滑块顶面撞出一个坑。现场安静得很，没人说话，都等着模具师傅表态。那个坑，多半就是顶针没退回去造成的。

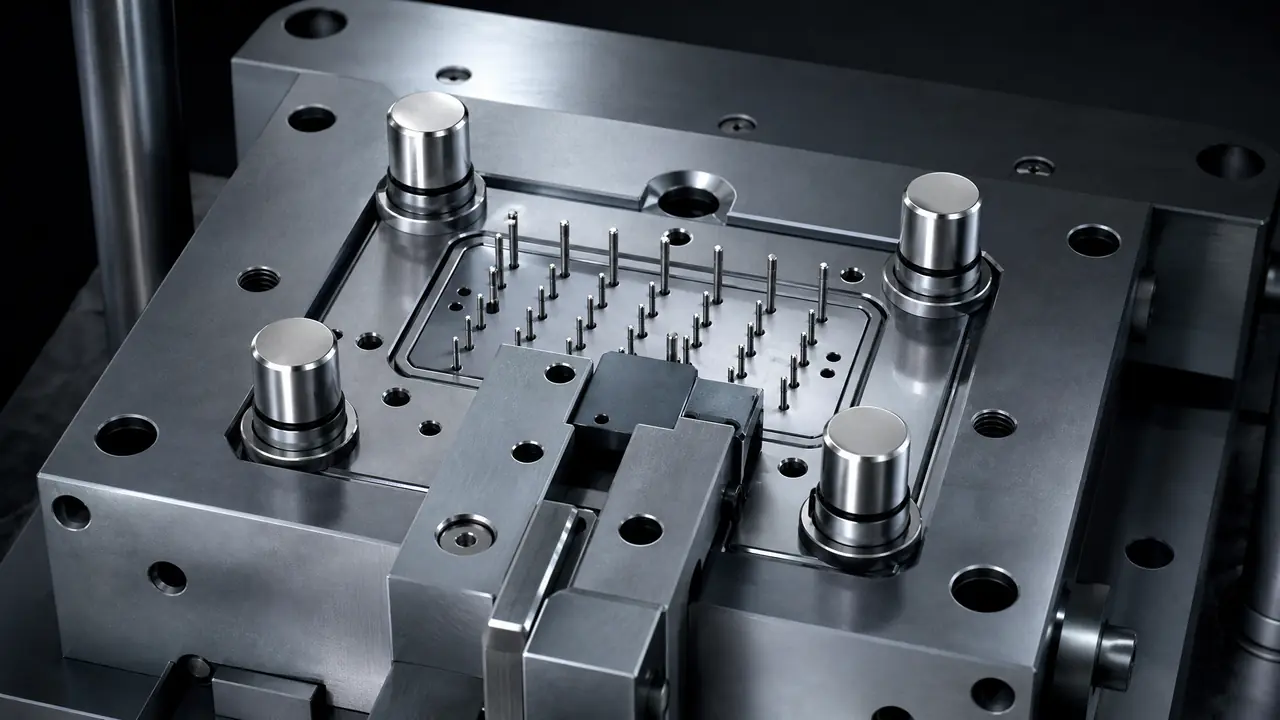

回针的官方名字叫复位杆，英文里叫 return pin。它的活儿说出来不复杂：顶出系统把产品顶出去之后，模具要合拢，这时候得有个东西把整块顶针板推回原来的位置，回针干的就是这个。位置也不神秘，就在顶针板的四个角上，对称分布，一头固定在顶针板，另一头的端面伸到分型面附近。合模的时候，前模模板先碰到回针的端面，压着它往回走，顶针板就被推回去了。

回针就是复位杆，它只干一件事

回针（复位杆）的作用是在模具合模前，把顶出机构的顶针板强制推回原位，防止顶针、斜顶与滑块相撞。它不参与顶出，也不参与成型，纯粹是个「归位」的零件。听着像个小角色，但一出事就是大事。

为什么非要强制归位？因为顶出系统不是自己会回去的。产品顶出后，顶针板停在顶出位置，如果模具就这么合下去，伸出来的顶针、斜顶会直接怼上前模或者滑块。轻则压伤分型面，重则斜顶直接报废，修一次的代价够买一箱回针。

常见的布置是四根，规格看模架大小，小模用 φ12 的，大模 φ20、φ25 都有。我们车间那套 1×1 的遥控器外壳模，用的是四根 φ16 的回针，端面跟分型面平齐。合模瞬间，前模 A 板的对应位置（就是图纸上那个小小的让位坑）先压到回针，顶针板往回走 45mm，把二十多根顶针全部收回去，这个动作在产品脱模之后、滑块合拢之前完成，顺序不能错。

有人会问，光靠回针推，顶针板回收的阻力全压在四个端面上，会不会压出问题？正常情况没事，因为回针直径大、数量多，接触面是整个端面，压强不高。怕的是另一种情况——回针端面被磕伤或者有毛刺，合模时卡住，顶针板回一半停在那。这种故障查起来特别费劲，因为症状跟顶针拉伤一模一样，很多人一上来就去拔顶针，白忙一场。

只靠弹簧复位，为什么靠不住

弹簧复位只能当辅助，因为它会疲劳衰减、被油泥卡滞，回不到位就是撞模事故。回针是机械强制，压到哪回哪，不靠弹力。两者关系是弹簧帮忙，回针兜底。

很多便宜模架上会配复位弹簧，套在回针外面，或者装在顶针板四角。开模后弹簧把顶针板先弹回去一大半，合模时回针再收尾。这个搭配平时挺好用，省得顶针板晃晃悠悠。但弹簧有个天生的毛病：会累。

我的判断是，弹簧可以装，但不能指望它。之前接过一套改模的活，原厂只装了弹簧没算回针行程，用了三个月，注塑师傅打电话说顶针老回不到位，产品顶出痕迹越压越深。拆开一看，弹簧压缩量早过了许用范围，自由长度短了快 4mm，弹力只剩个零头。换弹簧能顶一阵，可这不是根治的办法。

这张表是我自己踩坑之后总结的。弹簧那一栏我原本写的是「经济实惠」，后来想想还是改成「辅助」更实在——它省的那点成本，抵不上一次撞模的修模费。

滑块底下有顶针？先复位机构必须上

当顶针、司筒或斜顶位于滑块运动路径下方时，必须加装先复位机构，让顶出系统在滑块合拢前提前归位。这是设计阶段就得定死的规则，试模时才想起就晚了。

先复位机构是个统称，常见做法有拉钩式和前模顶块式。拉钩式在前模板上装钩子，合模时钩住顶针板上的挡块，把顶针板硬拉回去，拉完脱开。前模顶块更直接，前模上装个斜面块，合模过程中先碰到顶针板上的杠杆，把它压回去，然后滑块才合拢。原理不同，目的一个：抢在滑块之前把路腾出来。

双色模是先复位用得最狠的地方，因为两个转盘位置上滑块和顶针挤在一起，空间比单色模紧得多。我看过一套双色按键模，滑块底下走了一根 φ3 的顶针，间距不到 2mm，设计时没加先复位，试模第二模就把滑块工作面啃掉一块。返修加了组拉钩，前后耽误十来天。想深入了解这类模具的结构冲突，可以看看这篇双色模具工艺详解，里面把转盘式结构的顶出布置讲得比我细。

具体怎么判断要不要上先复位？粗略的经验是：滑块的运动轨迹在开模方向上的投影，跟任何一根顶针、司筒、斜顶有重叠，就必须加。宁可多加，别赌运气。有人说间距留大一点就行，那是纸面算法，实际加工有公差，装配有间隙，试模还有热胀冷缩，2mm 的安全距离真不够看。注塑模具四大系统里顶出这块的完整拆解，写得比这里系统，感兴趣可以去翻。

回到开头那个撞坑的场面。查顶针没回位的问题，顺序别搞反：先看回针端面有没有磕伤、毛刺，再看复位弹簧是不是软了，最后才去怀疑顶针本身。八成的案例在前两步就能结案。回针这四根杆平时不声不响，可它是顶出系统的保险丝，画图的时候把它的位置和行程核对清楚，比事后修模划算得多。

常见问题

回针一般用什么材料，需要淬火吗？

模架自带的回针多为普通碳素钢，中小批量够了。产量大或者滑块处有先复位拉钩频繁磕碰的，可以换成 SKD61 之类的合金工具钢并做氮化处理，端面硬度上到 HV900 左右，抗磕碰能力强不少。

回针长度怎么定，端面要不要高出分型面？

常规做法是端面与分型面平齐，或者微微高出，但不会低进去。低了合模压不到，顶针板回不去；高出太多则要检查前模让位深度，避免合模不严产生飞边。改模修过端面的，一定要把让位坑一起补。

顶针板回不到位，怎么快速判断是回针还是弹簧的问题？

手动合模到快闭合时停住，用手电照分型面看回针端面有没有顶到位。端面已接触但顶针板还差一截，多半是弹簧卡滞或导柱拉伤；端面没碰到，先查端面磕伤和前模让位。这个检查五分钟就能做完。

斜顶也需要回针配合吗？

需要。斜顶固定在顶针板上，跟着顶针板一起回收，回针把顶针板推回原位，斜顶自然回到成型位置。斜顶角度大的模具更依赖强制复位，光靠弹簧容易斜顶回抽不完整，合模时卡在滑块导轨上。
