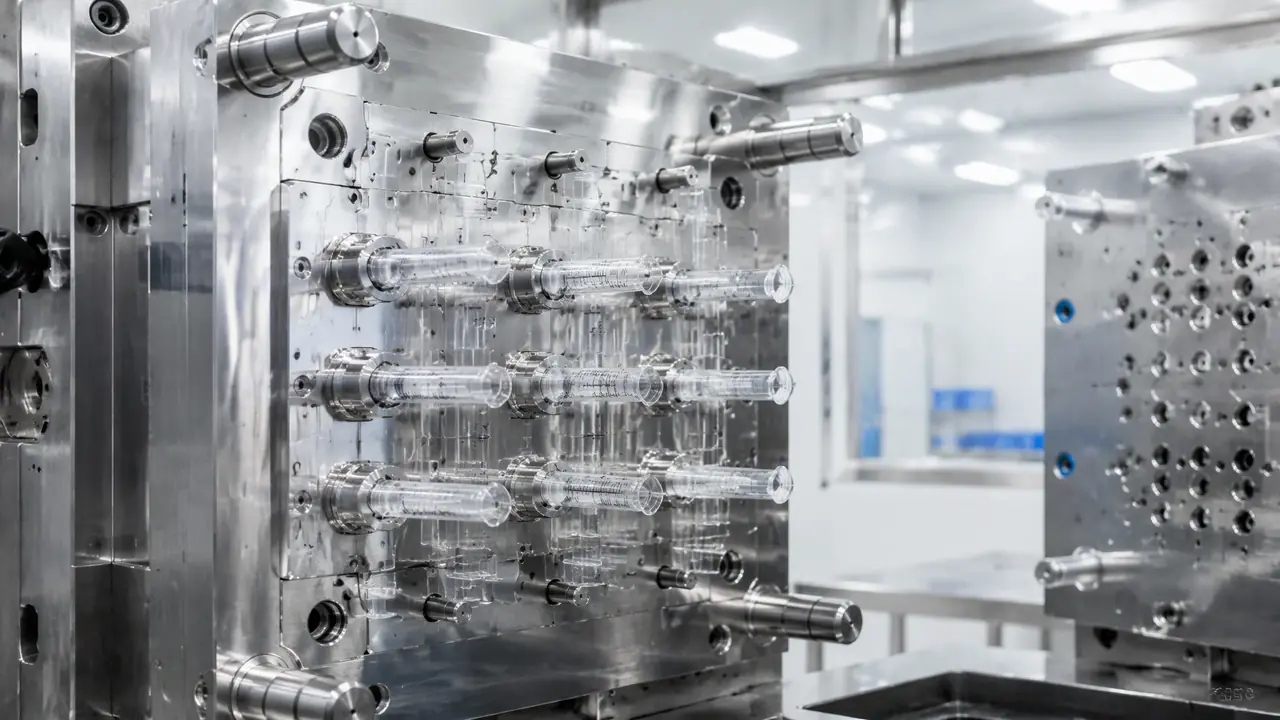

注射器模具公差全解析：冷流道与三件套
一句话版本：注射器模具贵就贵在三件套的配合公差上，外套、芯杆、锥头三副模芯要互相咬合，锥头配合面公差压到±0.02毫米以内才算能出货，型腔钢料用S136抛镜面、配万级洁净车间，冷流道方案能省成本但得把点浇口和料头清理盯死。开工前先确认客户执行的是GB 15810还是客标，两边的验收动作不一样。
上个月有家做一次性医疗器械的贸易公司来询注射器模具，开口就问三件套多钱一套，我报了个区间他嫌贵，说隔壁有家报得便宜三成。我去问了同行，便宜那套的锥头是单独一副模做的，外套和锥头分别成型再组装，配合靠装配工手选。这么干样品没问题，量产两批之后客户投诉漏液，整柜货退回来。这就是我要说的判断：注射器模具的门槛不在把筒身做出来，在三件互相配合的公差链上。
一次性无菌注射器的三个塑料件——外套、芯杆、活塞（有些配置里是锥头一体件）——通常是三副模具分开做，但验收是绑在一起验的。芯杆推到头不能卡，推回去不能晃，锥头接针座的地方拧上不能漏。单件尺寸再漂亮，配不上等于白做。接这种单之前，这三条配合要求得白纸黑字写进图纸会签，别只注个外形公差就完事。
三件套的公差链怎么定才不返工
三件套的关键公差就三条：外套内径与锥头配合段压±0.02毫米，芯杆与外套的滑动间隙控制在0.05-0.15毫米，活塞过盈量按0.1-0.2毫米直径差设计，三条都对上才算合格。这三条不是拍的，是从客户组装线的漏液率和推力测试倒推出来的，国家标准GB 15810对器身密合性和滑动性能有明确指标，模具端要留出收缩和磨损的余量往里压。
先说收缩率。医用PP料的实测收缩在1.2%-1.5%之间，牌号之间有差异，别照着供应商手册直接放。我的做法是型腔按1.35%放，T1试模之后用千分尺实测件再修，通常要修一轮到一轮半。公差链最怕的是每个件都"差不多在公差内"，叠到一起就出界。外套内锥孔用锥度塞规检，芯杆头部直径用点规加千分尺双检，活塞的过盈直接上组装试推，光看图纸尺寸会漏。
有个坑我踩过：早期做芯杆模，顶针布置在外筒薄壁处，件顶出来外径超差0.03毫米，原因是顶出瞬间变形没回弹完就量了尺寸。后来把顶针位置挪到法兰根部，保压延长一秒，超差消失。这行的经验是，0.02毫米的公差里有一半是工艺给出来的，不是机床铣出来的。
| 配合部位 | 控制目标 | 模具端公差 | 检测方式 |
|---|---|---|---|
| 外套内锥孔与锥头 | 密封不漏 | ±0.02mm | 锥度塞规+通止规 |
| 芯杆头部与外套内腔 | 滑动不晃 | 间隙0.05-0.15mm | 千分尺+试推手感 |
| 活塞与外套内径 | 过盈密封 | 过盈0.1-0.2mm | 组装线试推+推力计 |
| 外套外壁刻度线 | 清晰可读 | 深度0.08-0.12mm | 目视+刻度样板 |
冷流道方案省在哪，又要在哪吃亏
注射器外套用冷流道点浇口进胶，模具造价比热流道低40%-50%，一套32腔外套模冷流道方案报到38万-55万，代价是每模六千多个料头要处理，件上浇口残料得后加工去净。热流道省料省人工，但针筒件是小件多腔，热流道系统本身就要十几万，除非客户订单量极大，否则很多厂还是选冷流道。
冷流道做三件套的取舍得算细账。32腔外套模，一模32件，每件带一个0.5克左右的料头，一天按3万模算，光料头就接近一吨PP。料头破碎回收在医疗件上有讲究：外套这类非关键件，客户允许一定比例的回用料（一般不超过25%）掺新料，锥头和活塞这类接触药液的关键件，多数客户直接禁回用。所以腔数别贪多，腔数越多流道平衡越难做，冷流道多点进胶的流长比差异会把最后几腔的锥度做偏。
浇口位置是冷流道方案最大的技术点。外套的点浇口开在筒底中心，进胶从内锥孔大端往小端走，填充末端正好在锥度配合段——这里最怕的是熔接痕和困气。模温得拉到75-85℃，比普通PP件高不少，目的是让熔体到达锥面时还有足够接合强度。我更偏向模温往高里给，牺牲几秒冷却周期换配合面的密实度，这对注射器模具来说账是划算的：周期多2秒，漏液不良率从2%压到0.3%以下，怎么算都不亏。
浇口残料的后处理也别忽视。点浇口切断后件上留一个0.3毫米左右的残迹，在内锥孔大端的话，装配锥头会被顶起来造成密封失败。要么把浇口开在外壁非配合面，要么后工序加一道口部去毛刺。有客户的自动组装线带视觉检测，残迹超0.5毫米直接剔除，剔除率高了整批判定不合格——这个风险要在打样阶段就跟客户确认清楚。
钢料、抛光与洁净车间怎么配套
针筒件型腔钢料首选S136或2083不锈钢，硬度HRC48-52，抛到Ra 0.1-0.2微米镜面，注塑环节进万级（ISO 7）洁净车间，人员换鞋穿无尘服过风淋门一样不能省。透明外套件对黑点和料花零容忍，碳钢模具一生锈就是整批报废，不锈钢贵三到五成也得用。
抛光有个行业里不太讲的细节：内锥孔的镜面不能抛过头。锥面要留一点点持膜感，太光洁反而活塞和锥头装配时打滑、密封靠不上。老师傅的做法是锥面精抛到Ra 0.2就收手，外壁透明段才抛到0.1。这个手感三坐标量不出来，得靠装配试推验证，所以打样那几副件千万别让学徒去试装。
洁净车间这块我挑重点说。模具本身进洁净区前要清洗：用无尘布把防锈油擦净，酒精整体过一遍，运水接头封堵。注塑机周边是粒子大户，液压油的挥发、料筒口的碎屑都会超标，所以医疗针筒产线多用全电动注塑机，120-160吨的就够外套模用，杜绝液压油污染。环境温湿度卡22±2℃和45%-60%湿度，波动超过2℃外套外径能漂0.02毫米——公差就这么多余量，环境吃掉一半你就没得玩了。成品出模直接在内包区装袋，拆开再装等于白干净。这些洁净度分级和环境管控的要求，医疗器械模具的洁净车间等级和验收细节那篇写过，两篇对着看更全。
人员管理说个真事。有次客户验厂，带了粒子计数器在机台边站了二十分钟，数据没问题，转身要去更衣室，发现一个调机师傅图省事从侧门进出没走风淋，当场把考核单撤了。洁净车间的规矩砸在人手上，砸一次这个客户基本就没了。话说回来，这行接医疗单的隐形门槛就是这些看不到的投入，设备清单和体系文件客户一眼就能看出真假。
试模验收与报价构成，按这几步走
三件套模具的验收顺序是先单件尺寸、再三件配组、最后上组装线跑节拍，T1到验收通常要35-50天、试模3-5次；报价把试模费、钢料热处理、抛光工时和修模预留全列进去，报价低于35万的32腔冷流道方案要格外小心。验收标准按GB 15810的器身密合性、滑动性能、容量允差三条做主检，客户有客标的再加验。
报价构成我按经验给个底：32腔外套冷流道模，S136钢料加热处理8-12万，型腔型芯加工和抛光12-18万，模架加标准件3-5万，设计费3-5万，装配试模修模预留5-8万，加起来38-55万这个区间是正常的。芯杆模结构简单些，报价是外套的六成左右。谁家报25万还包T1，要么钢料掺假（2738冒充S136是重灾区），要么抛光外包给便宜的，件透明度上见真章。
验收流程给个能直接抄的清单：第一轮，三坐标测外套内锥孔锥度和芯杆头部，全尺寸出报告；第二轮，三件配组试推一百套，推力卡在5-25N之间（客户标淮为准），锥头接针座上拉力机测旋开扭矩；第三轮，送客户组装线连跑两小时，统计剔除率低于0.5%算过。三轮全过再签终验，模次累计5万模内出尺寸漂移的算模具厂责任，这条要写进合同。
对了，说个跑题的。报价谈判时客户爱压抛光和试模费这两项，我一般让步的方式是把第三次试模免费换成终身免费修锥面——锥面磨损是这副模唯一的高频维修点，后者的实际成本比试模费低，客户还觉得你实在。谈判这东西，让在对方看得见的地方，留在自己损失小的地方。
整套流程走下来，你会发现注射器模具的难度是把公差、钢料、环境、工艺四条线同时守住，任何一条松了，三件套的配合就崩。报价谈得再好，验收这三轮才是真刀真枪。客户来看厂那天，把试模报告和配组记录摊在桌上，比说什么都管用。
常见问题
注射器模具一套能打多少模次？
S136抛镜面的外套模正常保养，40万到60万模次没问题。锥面配合段磨损最快，一般20万模次左右要下机修一次锥度，修一次两三天。保养到位的模打到80万模次的也有，关键是顶针按时打油、料筒别带铜屑。
三件套三副模必须同一家做吗？
不是必须，但强烈建议。分开做最大的风险是公差基准不统一，两家各自按图加工，叠出来的配合超差互相扯皮。如果确实要分开，把配组公差单独出一张会签图，三方签字，出问题有据可查。
医用PP料和国产通用PP有什么区别？
医用料贵40%以上，差在金属残留、溶出物和生物相容性测试报告上。注塑端手感差别不大，但医用料的批号追溯是硬要求，混批使用客户验厂会直接开不符合项。模具端影响不大，就是干燥工艺医用料要求更严格些。
做针筒模要什么资质，模具厂本身要过ISO 13485吗？
多数情况下模具厂不用自己持证，下游注塑厂要有生产许可和ISO 13485体系，模具厂配合提供材质证明和抛光记录就行。但也有客户要求模具供应商过13485的趋势在增加，打算长期做医疗模的厂，把体系建起来不亏。
从下单到交一套能用的三件套模要多久？
设计评审两周，钢料备料和粗加工三周，精加工抛光四周，T1之后修模试模四到六周，顺利的话四个月左右。做过同类结构的厂能压到三个月，第一次接医疗件的厂给半年做心理准备比较实在。
