铝型材模具怎么选结构？平模分流模拆解、H13氮化与挤压比实战心得

第一次蹲在挤压机旁边看师傅换铝型材模具，我脑子里只有一个念头：就这么一块铁饼子，凭什么决定一个厂的生死？720吨的机台，铝棒烧得通红往里送，"咚"一声闷响，那根亮闪闪的型材就从模孔里出来了。老师傅敲敲模具说，这模子两万八，挤到15吨就得下机。我当时觉得贵得离谱，后来自己管了两年模具账本才明白，这行全靠模具喂饭吃。

翻车也是从那时候开始的。一批光伏边框型材，模具做到第三套才合格，前两套一套焊合线开裂、一套舌头断了，白白烧掉一万多。这篇把铝型材模具的门道掰开讲：结构怎么选、钢怎么处理、氮化怎么盯、挤压比怎么算，数都是车间里真金白银换来的。

铝型材模具到底是个什么东西？

铝型材模具就是铝挤压生产线上的成型工具——一块开有精密孔型的H13钢圆盘，装在挤压机前端，铸棒加热到450到500度后被挤压杆推过模孔，从另一侧出来就是你想要的截面形状的型材。门窗料、散热器、光伏边框、手机中框，全都是这么"挤"出来的，不是铸的也不是轧的。

它跟注塑模、冲压模是彻底不同的物种。注塑模是合模-注射-保压，一套模腔一个零件；铝挤压模没有"型腔"这个概念，金属是被硬推着从一个二维的孔里塑性流出去的，型材长度方向理论上无限长。我第一次拿注塑的思路去理解挤压模，被工艺员笑话了半天——他说你把模子想象成"漏斗加刀口"就对了。

这行的规模比外人想的大得多。根据中国模具工业协会的统计，2024年国内模具行业营收已超过3400亿元，其中挤压模在铝加工链条里占的份额不高，但铝型材下游的门窗、光伏、新能源车底盘电池托盘这几年肉眼可见地在放量，模具订单跟着水涨船高，协会的公开信息可以看中国模具工业协会官网。想先补模具大类功课的，读这篇模具结构图解与基本组成。

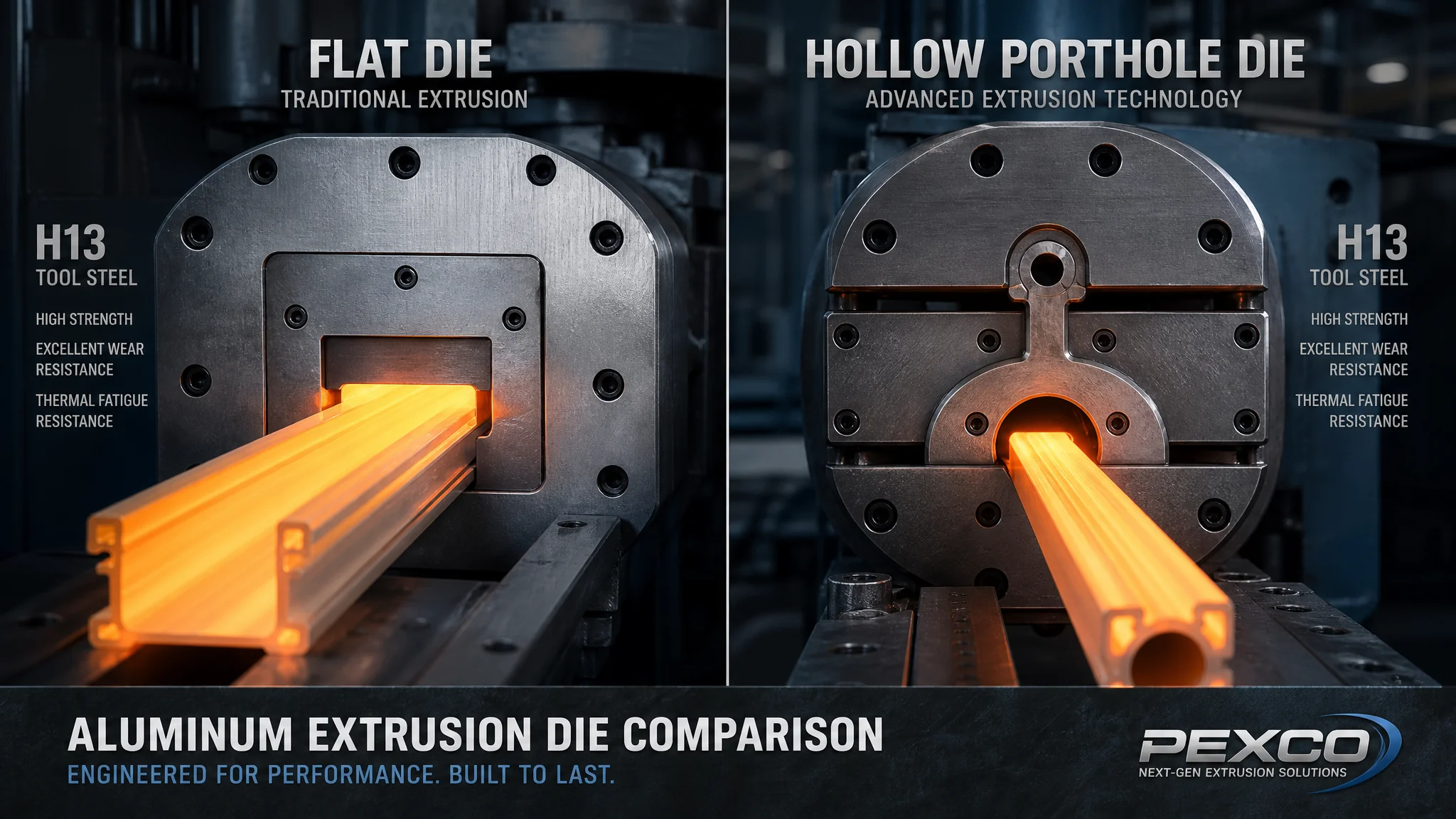

平模还是分流模？看型材是不是空心

实心型材用平模，空心型材用分流模，这条不用纠结。平模就是一块开孔的钢板，金属直着过去；分流模多了一层分流桥把铝拆成几股、再在下模焊合室里重新焊成一体，才能做出带空腔的截面。选错的代价是致命的——拿平模硬做空心料根本做不出来，拿分流模做实心料则是白白多花一道焊合的钱还多一条开裂风险。

先说平模。结构简单到令人发指：一块模子，正面是工作带，背面是出口空刀。门窗框、角码、工业流水槽这类实心料全用它。好处是加工便宜、修模方便，模子歪了直接上车床碰一下工作带就行。实心散热器太阳花材也归它管——那些密密麻麻的齿全是线切割一刀一刀走出来的。

分流模是另一个世界。它分成上模和下模两块：上模有分流桥和模芯（行话叫舌头），下模有焊合室和型腔孔。铝棒先撞上分流桥，被拆成三四股挤进焊合室，在高温高压下重新焊合，绕着模芯流出去，中间就空出来了。断桥铝门窗那根带隔热槽的型材、LED散热器的空心腔、光伏边框的矩形腔，全是分流模的天下。

我那套断两次舌头的光伏边框模，后来复盘就是分流桥设计太瘦。工艺员改成桥根加宽、桥部倒大圆角过渡，舌头再没断过。分流模贵就贵在这里——上下模要配做，同心度靠定位销保证，加工费几乎是平模的两倍。H13钢的疲劳和热裂纹行为，维基百科H13 tool steel词条写得比我这详细，值得细读。

顺带说一句，分流模挤出来的型材上有几条焊合线——铝重新焊在一起留下的痕迹。这是工艺的天然属性，不算缺陷，但焊合不良的线一掰就裂，验收时看焊合线质量是行规。冷挤压不走焊合这条路，感兴趣可以看这篇冷挤压模具工艺详解，两者对比着读印象深。

H13钢：为什么铝型材模具清一色用它？

因为铝挤压模具要在470度上下的高温里连续工作几小时，还伴随急冷急热，H13（4Cr5MoSiV1）这个铬系热作模具钢兼顾了红硬性、抗热疲劳和韧性，全球铝挤压行业用了几十年没换过主角。热处理后的硬度标准是46到50HRC——硬度够才能扛住铝流的冲刷，韧性够才不会开裂，两头都不能让。

我们也试过省钱。有一年图便宜进了一批小钢厂的H13，化学成分单看差不多，硫磷含量一验高出两倍。模具上机第八个小时工作带开始拉沟，十二个小时下机报废，一套模只挤了3吨料。从那以后钢材只从一胜百（ASSAB）、抚顺特钢这类渠道走，真贵，但一套能稳定挤15吨以上，吨均成本反而降了。一胜百的材料页在assab.com，选材前值得翻翻。

热处理环节几个数给你记牢：淬火温度1020到1050度，出炉到进回火炉的时间压在1小时以内（否则表面氧化掉碳），回火至少两次、最好三次，回火后硬度落在48HRC上下最舒服。硬度打高了（比如52HRC）模具脆，分流桥一震就裂；打低了（44HRC以下）工作带很快被铝流冲刷成喇叭口，型材尺寸全线超差。车间的硬度计我打过几百次，合格范围之外的一律打回重回火，没得商量。

模具钢的牌号体系如果不熟，可以补这篇锻造模具从选材到失效的实操记录，热作钢的思路是相通的。

氮化：模具寿命的那口气

软氮化（气体氮碳共渗）是在模具表面渗出一层十几个丝厚的硬化层，硬度能到900到1100HV，专门对付铝的粘咬和高温冲刷。经验值是540到560度保温4到6小时，渗层深度0.15到0.25毫米，模具挤压一定吨位后下机重新氮化，能翻着倍地续命。不氮化的模上机就咬模，型材表面拉出毛刺，没法交货。

氮化最怕两件事。第一怕过度：有人觉得渗得越厚越好，渗到0.3毫米以上表层变脆，挤压几十吨后氮化层成片剥落，型材表面全是"麻点云"，那套模就废了。第二怕脏：氮化前模孔里有铝屑残留，渗层就不均匀。我们车间的规矩是氮化前超声波清洗，出炉后用塞规逐孔检工作带尺寸——渗层会让孔口缩2到5个丝，检完该修的修，不能装糊涂。

给你算笔实际的账：一套门窗型材平模3000来块，第一轮能挤12吨，下机修模加氮化花300块，又能挤10吨。反复三五轮，一套模总寿命干到40多吨很正常。氮化一次300块换10吨产量，这买卖傻子才不做。模子报废不是因为孔型磨坏了，多数是焊合室开裂或者工作带塌了，判断标准看这篇模具寿命延长实战手册，里面记了一套模从崩模到正常报废的全过程。

挤压比：开模前必须算的一笔账

挤压比就是挤压筒截面积除以型材截面积，公式 λ = A筒 / A型。它决定铝在模孔里的流动强度：比值越高，挤压力越大，金属焊合越好，但模具受的力也成倍涨。行业经验值30到80，门窗料45上下最舒服，超过100模具寿命断崖式下跌，低于20则焊合不良、表面粗糙。

拿实际数算给你看。720吨挤压机配125毫米挤压筒，筒面积12272平方毫米；一根截面827平方毫米的门窗中梃，挤压比就是12272 ÷ 827 ≈ 14.8——偏低了，这种料应该换95毫米筒挤或者几个孔一起挤。光伏边框截面300平方毫米，挤压比41，正正好。散热器太阳花截面80平方毫米，挤压比153，太高，模具寿命一般只有5到8吨，这种料就得提前备模。

这也是为什么同一根铝棒换个截面，模具价格差好几倍。小截面高挤压比的料挤起来吨位顶满、模子受力狠，分流桥断、工作带塌都是它的专利。接单前先拿计算器按一遍挤压比，超100的单子要么加价要么备两套模，这个亏我吃过，一次赔进去一套模加两天工期。设计端的门道可以接着读模具制作的基本流程，从图纸到试模的每一步都过了遍。

常见问题

铝型材模具一套大概多少钱？

看截面复杂程度。普通实心门窗料平模3000到5000元，带隔热槽的空心门窗料分流模8000到15000元，光伏边框型材模5000到10000元，太阳花散热器模最贵，10000元起步。这是珠三角和长三角2024到2025年的行情，供参考。别贪报价低于行情三成的，十有八九是回收钢翻新的，我踩过。

一套铝型材模具寿命多长？

按挤压吨位算，普通门窗料10到30吨，太阳花散热器那种高挤压比的5到8吨，工字复修加氮化到位的话，一套模干到40吨以上不稀奇。模具成本摊到型材上大概每吨150到400元。如果你的模子挤三五吨就报废，先查氮化工艺和挤压比，别急着骂钢厂。

型材表面有划痕和毛刺是模具的问题吗？

多半是。工作带拉毛、氮化层剥落或者模孔粘铝，都会让型材表面出纵向划痕。先下机检查工作带，轻微的用油石抛一下重新氮化，严重的得上车床修。还有一种可能是出口空刀太小，型材擦着模子出来，这种就是设计缺陷，改模也没救，得重开。

平模能改成分流模吗？

不能改，只能重开，两者的坯料和加工路径完全不同。如果你拿不准手里型材算实心还是空心，看截面上有没有封闭的空腔——有腔就必须分流模。断桥铝型材那种"看起来实心其实带隔热槽"的，也要按分流模处理，别被外形骗了。

写到这我自己的偏好也明确了：结构上分流模比平模娇气但不可替代，所以接空心料的单子我一定先审分流桥设计；材料上H13只认大厂，这钱省不得；氮化按5小时保温做，宁短勿长。这三条是我赔过钱才记住的。

觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
