阳极模具是什么意思？膜厚、硬膜、特氟龙的区别一次讲清
答案很短：阳极模具就是在铝模表面做了阳极氧化的模具，那层银灰色的膜不是漆，是铝自己氧化长出来的，跟铝是一体的，铲不掉也剥不下来。烘焙模具的膜厚一般8到12微米，硬膜能到50微米，特氟龙则是另一路工艺，拿涂层盖在表面。
上个月我表妹买了个八寸活底蛋糕模，发截图问我：这模子表面白白一层，用钢丝球蹭了两下没掉，是不是掉漆掉不干净的劣质货？我说你那是捡到宝了，那层白灰色的东西叫阳极氧化膜，比模具本体的铝还硬，钢丝球这辈子都蹭不掉它。
这事不是个例。我在佛山的铝制品厂干了八年表面处理，管过两条硫酸阳极氧化线，天天有客户拿着模具问同样的问题。大多数人分不清阳极、硬膜、特氟龙这三样，商家也乐意含糊其辞，把特氟龙说成"高级阳极"的我都见过。这篇就把门道拆开讲。
阳极氧化到底是个什么工艺
阳极氧化是靠电解让铝表面自己长出一层三氧化二铝硬膜，膜是从铝里长出来的，不是盖上去的，厚度通常8到12微米。正因为膜和铝一体，所以它不存在起皮、掉膜这回事。
具体过程不复杂。把铝模具挂进硫酸槽，槽液浓度大概180到200克每升，槽温控制在18到22度，通电之后铝做阳极，表面铝原子被电化学反应拽出来变成三氧化二铝，一层一层往外长。你理解成"铝自己给自己镀了一层瓷"就行，膜长在铝的表层里面，跟基体是咬死的。
长出来的膜有微孔，所以最后还有一道封闭工序：把模具丢进90度以上的热水煮二十来分钟，让微孔水化封死。封闭做得好不好，直接决定模具耐不耐腐蚀。老实讲，小厂最容易在这步偷工，封闭时间砍到十分钟，模具出厂看不出差别，用俩月就发暗起霉点。
对了，说到颜色。阳极膜本身是透明的，你看到银灰偏白是铝底色透出来的。想染色也行，膜孔吸色，染香槟金、黑色都容易，所以市面上一堆金色的戚风模就是染了色的阳极模。颜色跟档次没关系，别为"土豪金"多掏钱。
阳极、硬膜、特氟龙差别在哪
三者是两条路线：阳极和硬膜都是氧化膜，硬膜膜厚40到60微米更厚更硬；特氟龙是有机涂层，靠喷涂盖在表面，防粘最好但也最怕铲伤。选哪种全看你烤什么。
给你一张表，参数都是我经手的货里实际测过的：
| 对比项 | 普通阳极 | 硬质阳极（硬膜） | 特氟龙涂层 |
|---|---|---|---|
| 膜厚 | 8-12微米 | 40-60微米 | 20-40微米 |
| 表面硬度 | HV250-300 | HV350以上 | 划不动铅笔芯的级别，约铅笔3-4H |
| 防粘 | 一般，需涂油 | 一般，需涂油 | 最好，干烤基本不粘 |
| 结合力 | 与铝一体，不掉 | 与铝一体，不掉 | 涂层附着，铲刀刮就掉 |
| 耐温 | 随便烤，膜本身260度以上才明显变化 | 同阳极 | 长期230度，超260度开始分解冒烟 |
| 常见用途 | 戚风模、慕斯圈、吐司盒 | 商用烤盘、披萨盘、汉堡模 | 不粘蛋糕模、烤盘 |
看出门道没有？阳极和硬膜其实是一家的，硬膜就是把电流和时间拉大，让膜从10微米长到50微米，颜色也变成灰黑。它牺牲的是外观，换来的是耐磨寿命，商用后厨一天进炉十几次，只有硬膜扛得住铲子磕碰。
特氟龙是完全另一路。它叫PTFE不粘涂层，喷上去再高温烧结，跟铝之间是物理附着。优点是真不粘，烤海绵蛋糕倒扣就脱；缺点是命短，你拿刀划一下、钢丝球刷两回，涂层就花了。我更偏向阳极模，原因是防粘这东西能靠垫油纸补，膜掉了可没地方补——特氟龙模涂层一坏基本就报废，阳极模用十年膜还在。
还有个冷知识很多人不知道：做戚风恰恰不能用特氟龙模。戚风要靠着模具壁往上爬，面糊得"抓得住"模壁才长得高，特氟龙太滑，面糊爬不上去，出炉就塌腰。所以玩戚风的老师傅清一色用阳极活底模，这不是玄学，是物理。戚风模具用几寸合适？活底阳极模的选购与使用这篇里把尺寸也讲全了，可以搭配着看。
买模具时怎么判断氧化膜的好坏

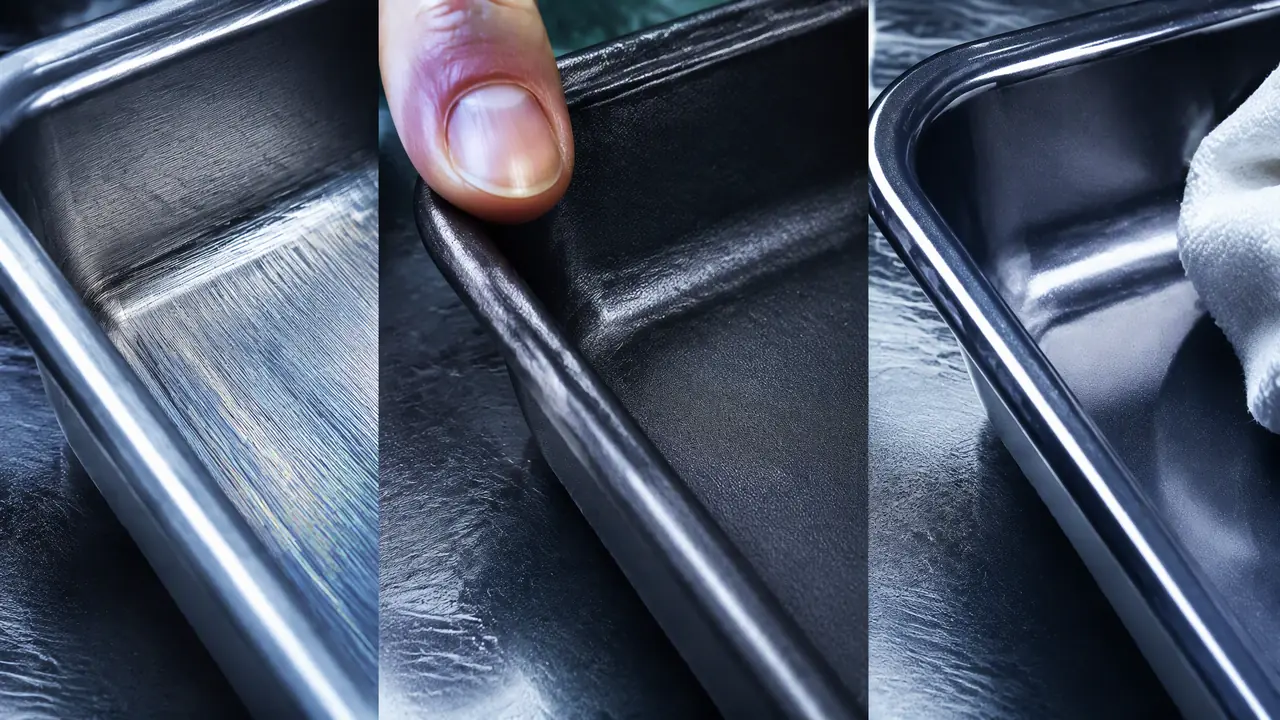

三招：指甲掐膜面看有没有白印、倒点白醋放十分钟看起不起泡、掂重量和壁厚，膜好的模具表面手感发涩不发滑，封闭不到位的发雾还留指纹。商家话术再多，这三招一上就现形。
第一招是掐。膜厚8微米以上的阳极模，指甲用力掐过不留印；掐出白色划痕的，要么膜薄要么封闭没做好。我自己进货时先干这个，比看什么检测报告实在。
第二招是醋。阳极膜主要成分是三氧化二铝，耐酸但怕强碱。滴一滴白醋在模内壁，十分钟擦掉，膜合格的地方干干净净，膜有针孔的地方会留下暗点。注意反过来更狠：千万别拿碱水泡阳极模，老式碱面水、碱水面包的碱液都能把膜啃出斑，这个坑我看着客户踩过不止一回。
第三招看颜色均匀度。膜色发花、一圈深一圈浅，说明槽液温度没控住。我们线上一炉挂四百个件，槽温漂两度色差就出来了，大厂控温设备贵就贵在这。买的时候把模具转着看，颜色均匀的至少说明工艺稳。
预算怎么排？家用的戚风、慕斯模，普通阳极足够，几十块的东西没必要上硬膜；商用烤盘、天天进炉的，直接硬膜，多花的钱半年就从寿命里赚回来；特氟龙留给烤海绵、玛芬这类不粘优先的场景，而且做好两三年换新的心理准备。拿不准材质路线的，先看这篇碳钢和阳极模具哪种好？导热、防粘、耐用性三个维度对比，再决定要不要在铝模里挑。
买回来看这篇做蛋糕模具要涂油吗？防粘处理的正确方法与替代技巧，阳极模配合正确的涂油习惯，脱模效果跟不粘模差距很小。
后来我给表妹补了一句：你那个模子膜蹭不掉不是质量问题，恰恰说明膜做厚了。她现在拿它烤戚风，一周两炉，膜还是亮的。铝模这东西看着朴素，表面那十几微米的膜才是真本事，搞懂了阳极、硬膜、特氟龙的门道，你在货架上就能把三四十块的杂牌和上百块的正经货一眼分开。
常见问题
阳极模具表面的膜磨薄了还能继续用吗？
能。氧化膜就算局部磨薄，铝基体暴露出来也会在空气里自然生成新的致密氧化层，只是耐腐蚀差一点。只要不是大面积发霉点蚀，洗干净涂油照用，不用扔。
阳极模具可以用钢丝球刷吗？
普通阳极模可以用百洁布硬面，钢丝球尽量别上。膜本身蹭不掉，但钢丝球会在膜面拉出细划痕，划痕积油垢发黑，越刷越难看。硬膜模倒是随便刷，它扛得住。
阳极氧化膜碰到酸性水果会坏吗？
短时间没事。三氧化二铝耐弱酸，烤柠檬蛋糕、覆盆子派这类酸性配方完全没问题。真正怕的是强碱和长时间盐腌，泡碱水、隔夜盐水才是要避开的。
为什么阳极模具用久了中间发黑？
多半是积碳不是膜变色。糖和油脂在170度以上反复烤会碳化粘在膜面，看起来像膜黑了。小苏打加热水泡半小时再擦就能去掉，膜本身还是好的。
