硅橡胶模具怎么做？液态硅胶和固体硅胶翻模工艺详解

我一个朋友做母婴用品——他们的明星产品是一个硅胶婴儿勺。最早找工厂的时候犯过一个错误：用固体硅胶模压来做——结果成品的表面细节不够清晰、勺头边缘有轻微毛刺。后来换了液态硅胶注塑工艺——成品精细度立刻上去了、边缘干净利落。但这个工艺切换导致模具成本翻了一倍——因为液态硅胶注塑模具需要专用的冷流道系统和更高的加工精度。

硅橡胶模具这个领域很多人搞不清楚液态和固体的区别——以为都是"硅胶模具"一回事。其实这两种工艺从设备到模具设计到成本结构都不同。今天把它们拆开讲清楚。跟之前写的模具硅胶选材指南偏重材料、硅胶模具DIY偏重手工翻模不同——本篇聚焦工业化生产。

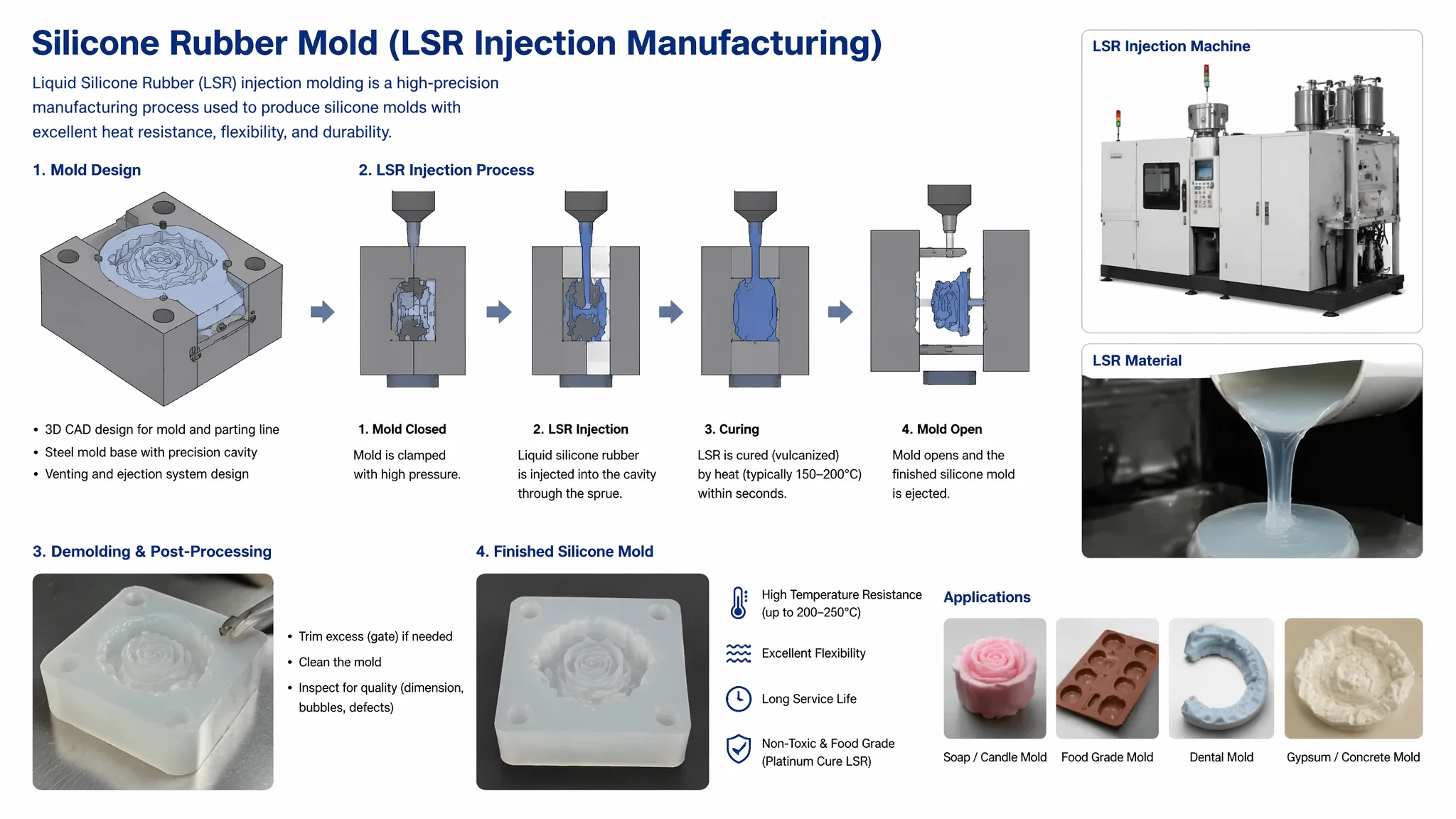

液态硅胶注塑（LSR）模具的特点

液态硅胶注塑用的模具本质上是一种特殊的注塑模具——但它需要在模具内部保持冷流道系统（把硅胶AB剂在进入型腔之前保持在低温防止提前固化），型腔部分则加热到150-200℃让硅胶快速硫化。模具材料不能用普通模具钢——因为硅胶在硫化过程中会释放微量酸性物质腐蚀钢材——必须用耐腐蚀的S136或SUS420不锈钢。

液态硅胶注塑最大的技术门槛是冷流道系统。硅胶不像塑料可以"冷却凝固"——硅胶是加热固化的。如果硅胶在流道里被加热了——它就会固化堵在流道里。所以流道必须保持低温（约20-30℃）、只有型腔部分才加热（150-200℃）。这个"冷热分界"设计是LSR模具的核心专利技术——几家国际巨头如Elmet（奥地利）和Nexus掌握了大量冷流道专利。

LSR模具的优点是自动化程度高——从注胶到硫化到脱模全自动、生产效率高（一个循环30-90秒）。产品精度高（±0.05mm）、飞边极少。适合做大批量的精密硅胶件。缺点是模具贵——一套LSR模具比同等复杂度的注塑模具贵30-50%，而且需要专用的LSR注塑机（跟普通注塑机不通用）。

液态硅胶的混合比例是1:1（A剂和B剂等量混合）——比缩合型硅胶的100:2配比精确得多——所以产品的一致性好。关于硅胶材料的AB剂配比知识可以参考模具胶的类型和选用。

固体硅胶模压模具的特点

固体硅胶模压是把预先混炼好的固体硅胶料（像橡皮泥一样的状态）放进加热的模具型腔里→合模加压→硅胶在150-200℃下硫化3-10分钟→开模取出成品。模具结构比LSR简单——没有冷流道系统，就是一套带加热的钢模。模具材料用P20或718就够了——因为固体硅胶的腐蚀性比液体的弱。

模压模具的成本比LSR低很多——一套普通硅胶按键的模压模具3-8万，同款LSR模具要8-15万。但是模压的效率也比LSR低——因为每模都要人工放料、人工取件（或者用简易机械手）。一个工人操作一台模压机一天产量大约1000-3000件——LSR注塑可以实现全自动无人值守。

模压工艺最大的质量问题是飞边。固体硅胶在加热后流动性比液态的差——需要更大的合模压力和更准确的料量控制。料量多了——多余的硅胶从分型面溢出形成飞边——后期需要人工修边。修边这道后工序增加了人工成本。所以大批量硅胶件倾向于用LSR——因为几乎没有飞边省了修边人工。

根据欧洲硅胶工业协会的数据，LSR在全球硅胶制品生产中的占比从2015年的约35%上升到约55%，固体模压从约60%下降到约40%。LSR正在逐步替代模压成为主流工艺——特别是在医疗和母婴领域。

两种工艺怎么选？

常见问题

硅橡胶模具和橡胶模具有什么区别？

硅胶是橡胶的一种——但硅胶的耐温性和食品安全性更好。模具结构上LSR模具多了冷流道——普通橡胶模具没有这个需求。橡胶模具看橡胶模具详解。

硅橡胶模具能用多久？

LSR模具约20-50万模次、模压模具约10-30万模次。寿命差异主要是因为LSR模具的不锈钢材质更耐腐蚀。模具的加热系统也需要定期维护。

做硅胶件一定要用不锈钢模具吗？

LSR模具建议用S136不锈钢——因为液态硅胶硫化时会释放微酸性物质。模压模具对材料要求没那么高——P20或718足够。如果用普通碳钢做LSR模具——半年后型腔表面就会被腐蚀出麻点。

硅橡胶模具的世界不大但很深——液态还是固体、模压还是注塑——这些选择直接影响你的模具成本、生产效率和产品质量。关键是先想清楚你要做什么产品、做多少——然后匹配合适的工艺路线。

分享给做硅胶产品的朋友。
