硅胶模具怎么做？DIY手工翻模从入门到精通的完整教程

我老婆是个手工博主——她的工作台上常年摆着十几瓶五颜六色的液态硅胶和一堆翻好的硅胶模具。有一次她翻一个自己捏的陶土小雕塑——硅胶灌进去等了24小时后拆模——发现雕塑和硅胶死死粘在一起，用力一扯雕塑碎了硅胶也裂了。她气得把整坨失败品扔进了垃圾桶。后来我才知道——忘了喷脱模剂。那个雕塑她捏了半个月——就那么毁在最后一步上。

硅胶模具制作是手工圈最热门的技能之一——你可以把自己喜欢的任何小物件翻制成模具然后批量复制。玩手办的、做蜡烛的、搞文创周边产品的——几乎人手一套翻模工具。材料知识可以参考模具硅胶选材指南和模具胶类型对比。Taoxiaopu今天把翻模全流程掰开揉碎讲一遍——每一步都带避坑指南。

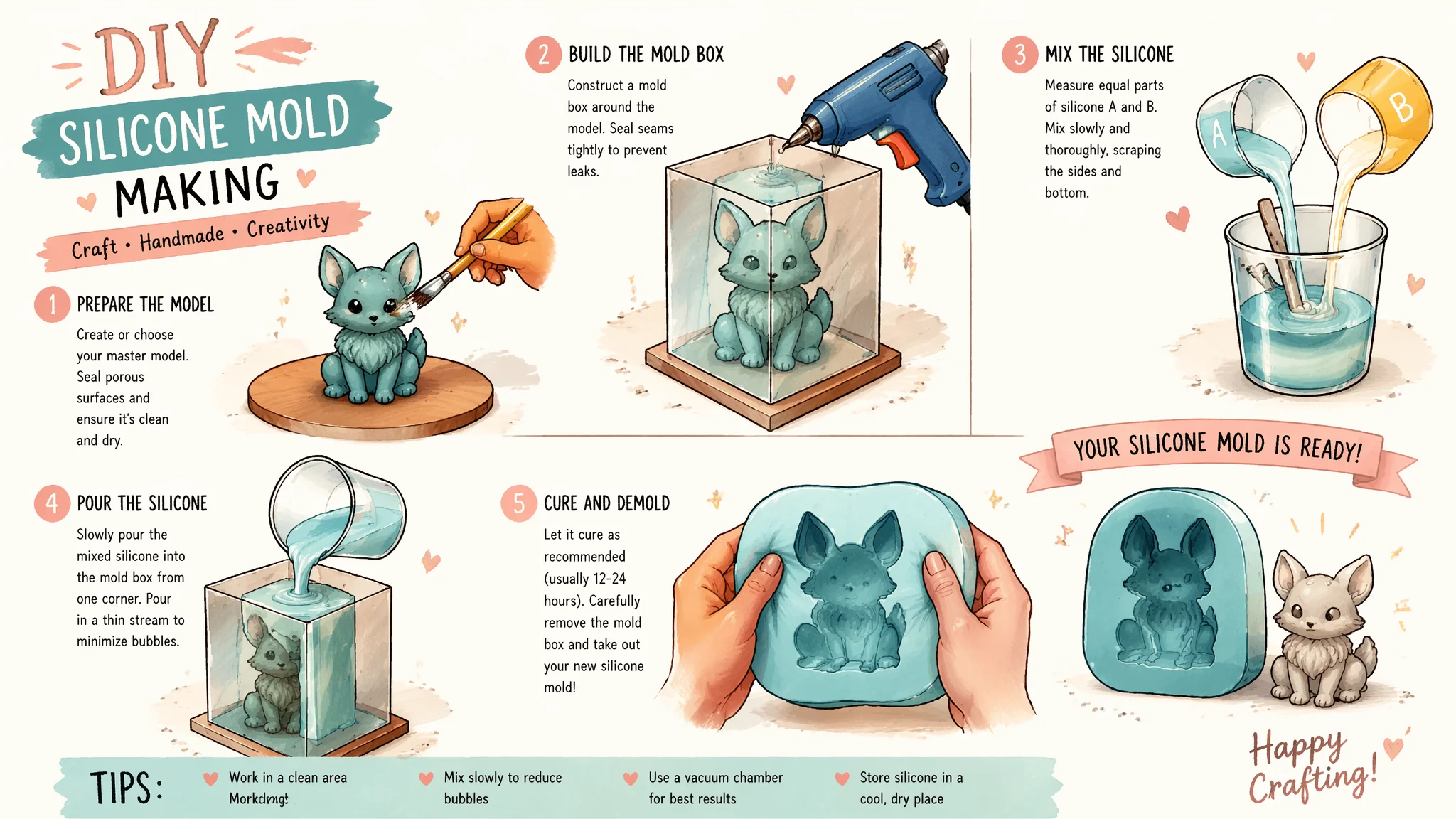

手把手翻模八步法——每一步都不能跳

①把原型用热熔胶牢牢固定在底板上（底板要平整光滑——亚克力板或玻璃板最好。热熔胶只粘原型底面不要让胶爬到侧面会影响翻模效果）。②用乐高积木或亚克力板围一个比原型每边大1-2cm的围框（围框高度要比原型最高点高出至少1cm——给硅胶留够覆盖厚度）。③原型表面均匀喷涂脱模剂——这一步绝对不能省，硅胶虽然不粘很多东西但它粘木头、粘石膏、粘未处理的塑料。④AB硅胶按100:2或100:3比例电子秤精确称量（精确到0.1g），仔细搅拌至少2分钟直到颜色完全均匀没有一丝纹路。⑤真空脱泡5分钟（没有真空机用"高浇低流"法——把搅拌好的硅胶从高处拉丝倒入另一个杯子，拉丝过程中气泡会破裂）。⑥硅胶从围框最低处缓慢倒入直到完全淹没原型最高点之上至少1cm。⑦静置固化12-24小时——温度越高固化越快，20-25℃环境下约12小时。⑧拆框取模——先拆围框，然后轻轻把硅胶模具从原型上剥离下来。

最容易忽略的是脱模剂。不要以为硅胶不粘东西——它拼命粘木头、粘石膏、粘未处理的塑料和陶土。原型表面不喷脱模剂的话——硅胶固化了死死贴在一起，硬拔会把原型撕坏或者模具撕破。专用硅胶脱模剂（喷雾罐装）十几块一罐能用好久。也可以用凡士林薄薄涂一层替代——但涂太厚会盖住原型的表面细节导致模具纹路模糊。

第二个大坑是搅拌不充分。AB剂混合后的硅胶如果不搅拌均匀——后面会出现部分不固化（表面黏糊糊的永远不干）或者固化不均匀（有的地方硬有的地方软）。判断搅拌到位的标准：用刮刀挑起来看颜色——完全均匀没有任何大理石纹路才算搅好。杯底和杯壁的硅胶最容易没搅到——要用刮刀把这些地方也铲起来混进去。

第三个翻车点是气泡。搅拌过程会带入大量空气气泡——不脱泡的话这些气泡留在模具里会导致模具内有孔洞和麻点。真空脱泡机是最理想的——负压状态下气泡会膨胀然后破裂逸出。没有真空机的话用"高浇低流"——把硅胶从30-40cm高处慢慢拉丝倒进另一个杯子，气泡在拉丝过程中会被拉破。倒的时候越慢流丝越细气泡破得越多。做完硅胶模具之后的量产应用可以参考石膏模具的注浆工艺和树脂翻模技巧。

硅胶的种类选择和配比技巧

DIY翻模用的硅胶主要有两种：缩合型硅胶（也叫模具胶——最常用，AB剂比例100:2或100:3，固化后硬度约邵氏A20-30，弹性好适合做各种软模具）和加成型硅胶（也叫铂金硅胶——更纯净无味，AB剂比例1:1，固化后硬度可调，用于食品模具和高端手办翻模）。初学者推荐缩合型硅胶——价格便宜（50-80元/kg）而且宽容度高（搅拌不均或比例轻微偏差也能固化只是质量差一点）。

硅胶粘度也分等级：低粘度硅胶（流淌性好——适合做带复杂细节的精细模具，能自动流进原型的每一条缝隙里但容易气泡多）、中粘度（最通用——兼顾流动性和抗气泡性能）、高粘度（像牙膏一样稠——适合做竖立面的刷模和涂敷模，气泡少但细节复制能力差）。做小摆件翻模用中粘度最合适。

关于配比的一个关键提示：固化剂宁多勿少。固化剂加少了硅胶固化不完全——模具表面永远黏糊糊没法用。固化剂加多了只是固化速度快一点影响不大。但不要多到离谱——加太多固化剂（超过推荐量的两三倍）硅胶会变得过脆弹性下降。硅胶模具的国际行业标准可以参考Smooth-On公司的技术教程——他们是全球最大的DIY模具材料供应商之一。

进阶翻模技巧——分模和定位

上面讲的是最简单的单件翻模——适合原型底面平整可以从上面取出来的情况。如果原型是立体的——比如一个小雕塑四周都是曲面——就需要做两半分模。做法是先在原型的一半上浇一层硅胶做上半模→等固化后在硅胶的分模面上涂凡士林做隔离→再浇下半部分的硅胶。两半都固化后就可以像贝壳一样打开合上——注料口留在顶部把树脂灌进去。

分模的关键是定位——上下两半模必须能精确对位不然翻出来的件会有错位。在第一次浇硅胶时可以在分模面上用圆珠笔帽或者小钢珠压出几个半球形的定位坑——第二次浇硅胶的时候自然形成对应凸起。这些定位凸起和凹坑就是上下模的卡位——保证每次合模都在同一个位置。

更复杂的原型（比如有深孔或者凹槽的）可以配合3D打印的母模来翻——详细流程可以看快速模具技术。关于模具保养的更多知识可以看模具维护保养指南。

常见问题

硅胶模具固化后表面黏糊糊不干怎么办？

AB剂比例不准——固化剂加少了或者搅拌不充分导致局部固化不完全。没法补救——只能重新做。保证电子秤精度0.1g、搅拌时间不少于2分钟、杯底杯壁的硅胶也必须铲起来搅匀。如果天气太冷（低于15度）硅胶固化速度极慢可能24小时还没完全干——用电吹风热风吹几分钟加温看看。

硅胶模具怎么清洗和长期保养？

每次翻完件用温水加中性肥皂洗掉残留树脂——彻底晾干再收纳。不要叠放——硅胶模具叠在一起久了会粘成一个坨分不开。每个模具单独用一个密封袋装好平放或者挂起来。不要用酒精或丙酮洗硅胶模具——这些溶剂会让硅胶膨胀变形。模具长期不用放在阴凉干燥处——紫外线和高温是硅胶最大的敌人会让它加速老化变硬变脆。

翻出来的铸件表面有气泡疙瘩怎么办？

问题出在浇注环节不是模具环节。树脂倒进硅胶模具后如果表面冒出气泡——用牙签轻轻挑掉或者在树脂刚开始固化时用手按一按模具让气泡浮上来。高级做法是做一个简易的压力罐——把灌了树脂的模具放进压力罐里加压到40-60PSI，气泡在压力下被压缩消失。这个技术在手工圈子叫"压力锅消泡法"。

硅胶翻模的门槛极低花一百块就能开始——但要做好做得漂亮，每个步骤都不能马虎。Taoxiaopu的建议是第一次翻模先拿一个不重要的东西练手——熟悉了整套流程感觉之后再翻你真正想复制的那个宝贝。

转发给那个正在纠结要不要开始学翻模的手工爱好者。
