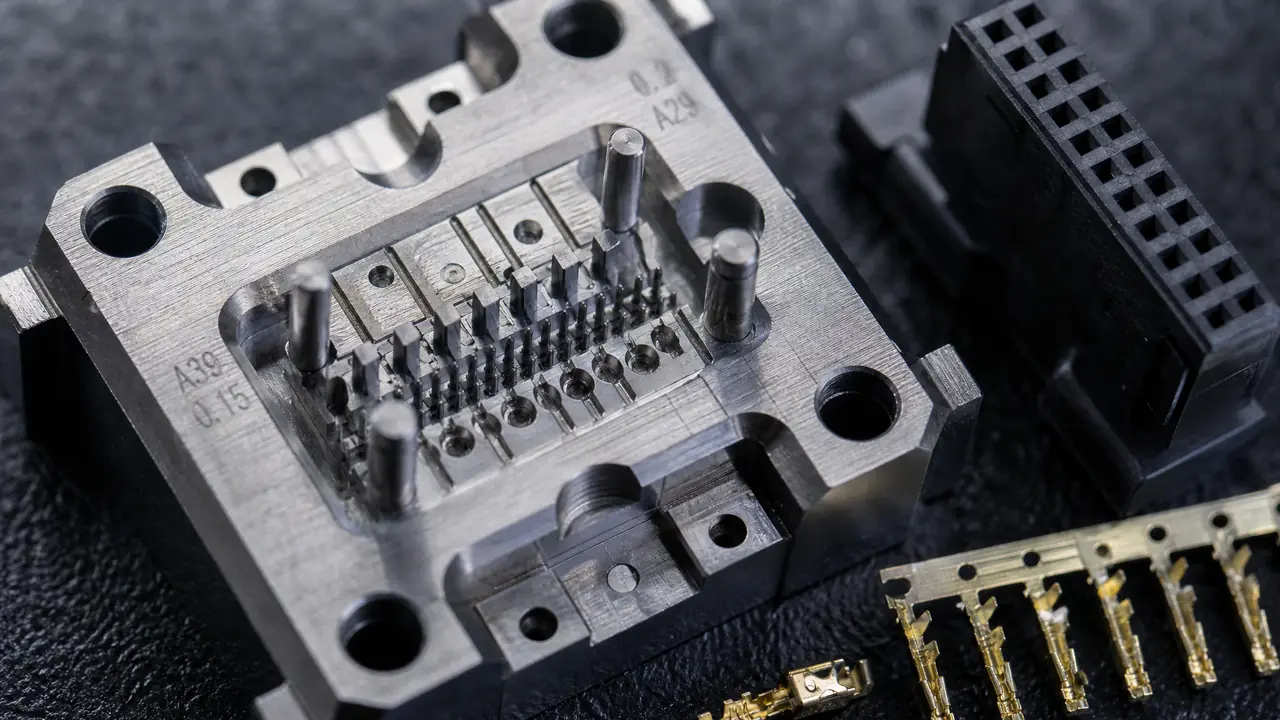

接插件模具怎么把细小针孔做好？镶针慢走丝与断针处理实录

上个月有家做车充插头的厂子找到我，说外壳件注塑出来看着挺好，端子一插，八根针有二三十ppm插不进。供应商咬定孔径没问题，我让把镶针拆下来用投影仪量，六根针的成形段直径上下差了0.015毫米，位置度更别提。这就是接插件模具最典型的毛病：壳体谁都能做，针孔做不稳。

这类模具的客户群体跟端子冲压模还不太一样。端子料带是五金厂冲出来的，宽窄由级进模说了算；而插头插座的胶壳，孔位全靠注塑模里的细镶针一根根撑出来。针弯一丝、歪一丝，插拔力马上报警。所以我们厂里有个不成文的规矩：接插件模具报价，型腔部分按普通精密模算，针孔部分单独列，贵就贵在这。

细小针孔为什么必须用镶针，不能直接挖

细孔直径在0.8毫米以下时整体挖腔没法修，必须把针孔位做成可拆换的镶针，孔径0.4到0.8毫米、镶针直径2.5到4毫米，坏了单换，整套模具不用报废。道理跟插线板烧了一个孔不必换整块板一样。

直接在模芯上挖排孔，三个死结解不开。第一，深长比大，0.5毫米的孔要撑出4毫米深的胶位，刀够不进去，电火花打完电极损耗一大，第二腔就跟第一腔不一样了。第二，崩了没法修，胶壳料里但凡带点玻纤，比如PA66加百分之三十玻纤的汽车插头，针孔位三个月就磨出倒锥，整块模芯补焊再重做，35天的T1周期直接重来。第三，排气堵，细孔里困气，填充末端烧焦，你连修的地方都找不到。

镶针把这三个问题一起解决。针单独用SKD61或者更耐磨的粉末高速钢做，热处理到HRC50度以上，磨损了拔出来换一根，两三百块的事。这个坑我踩过：早年接过一批USB外壳模，图省事整体开孔，量产四万模次后孔口拉毛，整块模芯报废，赔进去的钱够镶三套针。

对了，说到针的固定，插一句。很多人用台阶压板式，装拆快，但细针最好再加一段定位锥面，靠锥面贴合定位，比光靠台阶面稳，位置度能收紧0.005毫米左右。

针孔公差怎么卡，慢走丝和电火花各管哪一段

接插件模具针孔的孔径公差卡±0.01毫米、孔位±0.02毫米，能上慢走丝的一律慢走丝割，穿丝孔打不了的小孔才用电火花，粗加工留0.08毫米、精修两刀各0.02毫米到位。卡比这更紧，成本翻倍还未必稳。

加工路线上我更偏向这套组合：镶针本体上车床车到留磨量，外圆磨定径，成形段上慢走丝割。慢走丝割0.5毫米的针，用0.1毫米的钼丝，割三刀，第一刀留0.05毫米余量，第二刀0.02，第三刀光刀走0.01，表面能到Ra0.4以下，针面滑，脱模不拉胶。只有那种针上还带异形凹槽、走丝过不去的，才回头用电火花打，电极用铜钨，损耗小，但一个电极最多打两腔就得换。

位置度是另一道坎。针孔位置度±0.02毫米，单根针做到不难，难的是八根针一根不歪。所以装配时不用整体压死，每根针留0.03毫米的径向让位，试模后看首件的插拔数据，哪根歪了单独转一点角度再锁。老钳工管这叫“调针”，一调一下午，值。孔径差两丝端子就插歪，差四丝整批接触不良，数字都在这摆着。

断针堵孔怎么处理，包胶定位怎么保住孔位

断针八成断在成形段根部，处理顺序是先加热挑断针、补打针孔位、换新针试插拔，别急着烧焊；包胶定位靠模内针孔两端各留0.05毫米过盈，加治具二次校正，端子偏移能压回0.05毫米以内。

先说断针。断针最常见的死法是顶针板不平，闭模时单根针受侧向力，咔一声从台阶根上断。挑断针是个细活：模温降到80度以下，用比针细0.1毫米的铜棒对着断口轻轻振出来，振不出来就用电火花打个细孔再套取。别用烧焊补救针孔，焊过的地方硬度不均，新针装进去三天又歪。这套流程走下来通常半天，比重新开一套针孔位便宜太多了。

再说堵孔。带玻纤的料最会堵，针孔入口处堆一圈料渣，出来的孔径直接小一圈。解决办法看着土：每两小时停机拿气枪吹一次模面，针上涂一层脱模剂，含硅的别用，会腐蚀镀层。我更偏向含PTFE的水性脱模剂，喷涂薄薄一层，堵孔频率从每班四次降到一次。

端子包胶定位才是接插件模具的灵魂。端子插进模内的定位针孔里，胶料一包，针脚就长死在壳体里了。孔位做准只算及格，注塑压力一上来端子会被冲跑，偏移0.1毫米以上就是废品。三个办法叠着用：端子插入孔两端各留0.05毫米过盈量，把端子抱死；进浇点避开端子正后方，从侧面进浇，让料流不直冲端子；保压切换点提前，用60%的填充段切换，末端速度降下来。这三招上齐，我经手的一套三腔插头模，偏移不良从每千件7个压到0.3个。

最后给一张批量生产的首件确认清单，接单验厂时照着要数据：

老实讲，很多报价单上根本看不出针孔这块的水分。你只问一个问题就够：镶针是什么钢、坏了换一根多少钱、几分钟换好。答得利索的厂子，针孔八成差不了。这套活儿说白了就是把细节换成钱，跟换遥控器电池一个道理，拧开盖、对准正负极，谁都能干，只是没人告诉你盖在哪。你在接插件模具上踩过什么针孔的坑，留言里说说，我这儿还有几条挑断针的土办法没写完。

常见问题

接插件模具一套下来大概多少钱？

单腔插头外壳模，针孔在十根以内的，我们这片的行情八万到十五万；三腔以上带端子包胶定位的，二十万起步。针孔越密越贵，因为镶针和试模调针的工时翻着涨。

0.3毫米以下的针孔还注塑得出来吗？

能，但要上粉末高速钢镶针加高模温，模温拉到110度以上，配合高射速。这种活儿别找普通厂，问清楚有没有做过Micro USB或者板对板连接器壳再下单。

镶针多久换一次比较合理？

加玻纤的料六到八万模次换一批，纯PP、PA66无纤的可以撑到二十万模次。别等断针再换，孔径磨小0.01毫米就整批换，针比报废的胶壳便宜。

针孔处总是缺胶烧焦怎么办？

十有八九是困气。在针孔末端的镶件结合面上开0.01到0.015毫米深的排气槽，再检查镶针配合段是不是研配太死，留0.02毫米的间隙让它自然排气，烧焦基本就没了。

试模后发现孔位整体偏了怎么救？

整体偏移说明型腔和镶针座同时错位，先量首件确认偏移方向，如果是镶针座孔偏，把座孔电火花补焊再重新慢走丝修正，别动型腔。单根偏就单根调，转一点角度锁紧，老钳工一上午能收拾利索。
