模具配件定制流程全拆解：给图、打样、验收三步走对才不返工

Taoxiaopu Team 发布于 2026-10-22 2,515 字

先说结论：非标模具配件定制就三步，图给全、样盯紧、验收卡公差，顺序走对能省一半返工。我在配件厂接了五年单，这篇把每一步要交什么、盯什么、量什么拆开讲，附一张报价区间表，照着做至少少走两轮弯路。

做非标模具配件定制这几年，最难的不是加工，是客户总以为一张照片就能报价。早上八点刚坐下，微信进来一个新客户，发了张顶针照片问多少钱。我回他：照片给不出价，带公差的图纸才算数。

为什么这么较真？非标件跟标准件的差别，就跟裁缝做衣服跟买成衣一个道理。成衣按号卖，非标件要量你的身。顶针差半个毫米，样件看着挺好，装到模上就是废的。

第一步给图：图给到什么程度才能开价？

给图要带三样：带公差的图纸或3D模型、材质与硬度要求、装配位置和使用条件，缺一样，报出来的价都是估的，后面准变。

2D图上要有尺寸链和公差标注，配合面公差多少，比如顶针外圆做到±0.005毫米还是±0.01毫米，走什么设备、报什么价完全两样。有3D模型更好，异型镶件光靠2D图，倒角和曲面经常读丢。材质别只写"用好的钢"，SKD11还是DC53还是H13，热处理硬度要HRC58-62还是50-55，差着一个价。

装配条件最容易被漏。这个件装在模具哪个位置、受不受侧向力、模温多少，都得说。去年有个客户订一批斜楔，图给得清清楚楚，就是没提模温80度连续生产，按常规料做的，装上去三个月咬死，重做四根，两边都搭了工夫。这个坑我踩过，往后接单第一句先问装配条件。

"参考样品"的单也接过。寄来的样品磨得都没棱了，我们得先拿三坐标扫一轮反推尺寸，这笔测量费到头来还是客户出，何苦。3D图和需求单怎么整理，塑料模具定制要提供什么？3D图与需求单那篇写得细，配件单照那个格式准备就够用。

图纸版本还有个老毛病。改了三轮图，文件名还叫"最终版"，车间拿旧版开了机，做完一对，是上一轮的。我的土办法是让客户在图角标版本号加日期，每次改图发新文件名，旧图纸当面作废。就这么个举手之劳，一年能省下好几套白做的件。

打样前把材质、热处理硬度、公差、表面粗糙度四项白纸黑字锁定，样件按图纸全尺寸测量，别只量两个尺寸就签字。

常规节奏是这样：图纸确认后先出工艺卡，磨削余量单边留0.3毫米，热处理完了再精磨到尺寸。心急的厂淬火前就磨到位，一变形全废。打样周期一般5-7天，含热处理要10天往上，谁跟你承诺三天出样，先想想他省了哪道工序。

打样费得提前谈。200-500块一套是常见水位，有的厂样品单做下来亏本，就指望量产找补，你大批量还没影，人家报价里就先把这个风险算进去了，反而更贵。我的建议是打样费痛快点付，样件过了签量产单，双方都踏实。

这个钱别省。

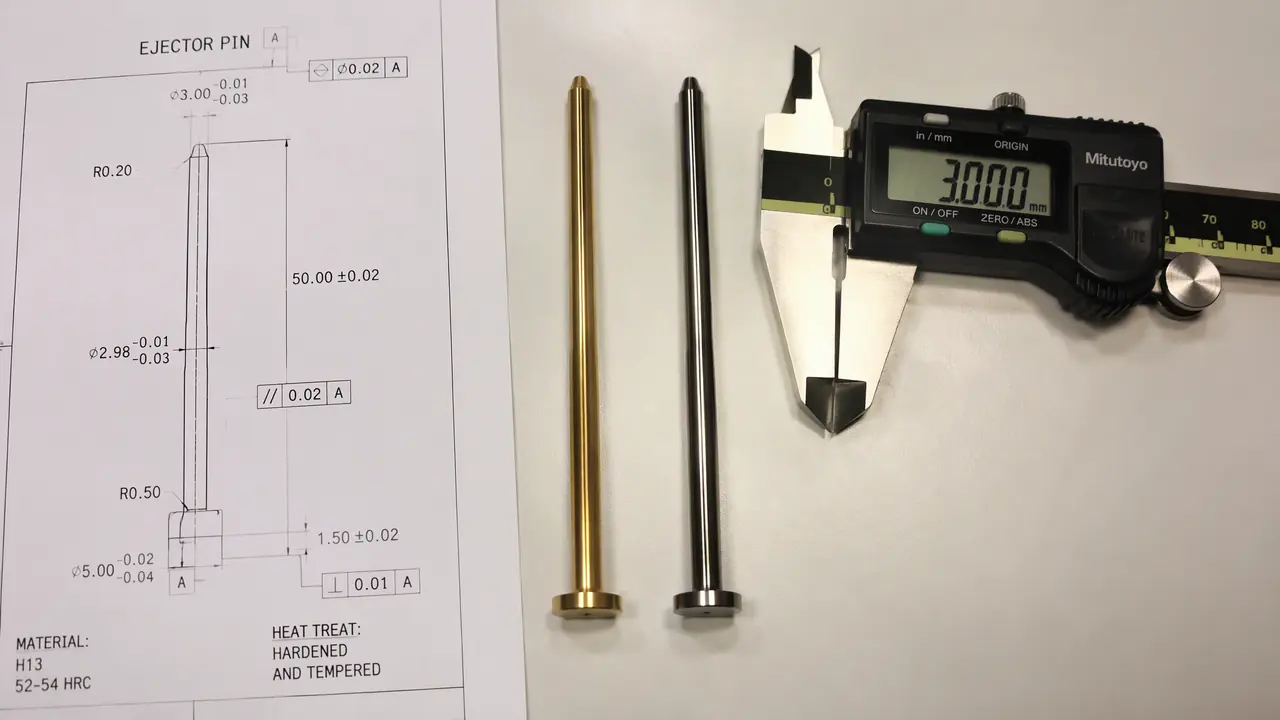

样件到手别急着装。拿千分尺量外圆，块规比对台阶，有条件的上一轮三坐标，全尺寸过一遍。我们厂出样件都附一份检测单，客户拿着单子对，五分钟的事，比装上模再拆下来省事一百倍。

验收盯三处：配合面公差进不进图差、热处理硬度够不够、表面粗糙度到不到Ra0.4，一处超差就退，别听差不多能用。

顶针导柱这类件，配合公差按H7/g6配，孔轴之间留几微米油膜间隙，装上手推有阻力但不发涩，这才叫配好了。表面粗糙度，配合面Ra0.4以内，非配合面Ra0.8凑合能用。硬度拿硬度计打一下，SKD11淬火该到HRC58以上，打出来只有55，要么料假了，要么热处理没做透。

见过最坑的一批货，尺寸全对，硬度也对，装上顶针孔就烧。拆开看，外圆有肉眼看不出的搬运磕碰，拉毛了孔。验收还有条土办法：到手先摸一遍棱边，有磕碰伤的直接挑出来。配件这东西跟轴承一个道理，干净、圆、光，缺一样都短命。

材质单也得要。正经厂出件附带材质证明，炉号对得上，淬火回火的温度曲线都能查。不肯给材质单的，理由再好听也当心，料里掺没掺东西，外观真看不出来，只有上了硬度计和盐雾才知道。

批量件按批次抽检，每批抽10-20%。量具别拿卡尺糊弄，卡尺精度0.02毫米，量±0.005的公差等于用秤去量盐。慢走丝和坐标磨出来的面，跟普通磨床一眼能分出来，价差也在这。一个月产量几十万模次的模具，配件钱别省。

表里是长三角散单的大致行情，量大往下浮15-20%。为什么同样的图两家报价差一倍？多半差在设备路线上，模具配件加工精度多高？磨削与慢走丝那篇把设备对应精度讲明白了，对报价单之前翻一遍。

回头说早上那位发照片的客户，下午把2D图带公差发来了，我十分钟出了价，他回了一句：总算遇到个不用来回猜的。非标模具配件定制没什么玄的，图给全、样盯紧、验收卡公差，三步走实了，返工就轮不到你。

可以，先说测量费。样品没磨损的，三坐标扫描反推图纸，几十到几百块测量费，确认图纸后再走打样。磨损严重的样品别拿，测出来的就是错的尺寸。

单件也接，但上机调校的时间摊不下来，单件价往往是十件单价的三倍往上。量小的可以问有没有同规格的搭单生产，等厂里排到相近的活儿一起做，能便宜不少。

常规打样5-7天，含热处理10天往上，带复杂型面的镶件要两周。急单可以谈加急费，插队可以，工序一道不能省，谁承诺当天出样，八成是把热处理省了。

看位置。非配合面超0.01毫米影响不大，配合面和型面差一丝都别将就，今天省一根顶针的钱，明天压模停机，损失是配件价的几十倍。
