框格护坡模具怎么架？边坡格构的现浇

高速边坡上那些横平竖直的混凝土格子，远看像棋盘，走近了才知道是现浇出来的。框格护坡模具怎么架，我的判断一句话：七分功夫在架模之前——坡面、放样、锚固做扎实，拼模和浇筑就是顺水推舟；前道工序糊弄，后面浇得再光也救不回一根歪梁。

这套模具架出来的是格构梁，横梁竖梁在坡面上十字交叉，围出一格一格的方框，框里回填客土种草。行里也叫框格梁护坡、格子梁护坡，高铁、高速、水库边坡用得最多。跟六角块那种铺装式护坡比，框格是整体受力，坡再陡也散不了架。

我先后在两个标段干过这套活，一段1:1的陡坡，一段1:1.25的缓坡带锚杆。下面从架模前的准备一路讲到拆模，参数都是当时记在本子上的数。

框格护坡模具和六角块、拱形骨架比，强在哪？

框格护坡模具架出的是现浇整体框架，十字梁连成一体拉住坡面；六角块单点铺装，拱骨架靠拱圈传力，陡坡高边坡还是框格最扛冲。区别在结构逻辑，不只是形状。

框格梁的截面不大，横竖梁多做30×40厘米或者40×40厘米，节点处适当加厚。架模的时候一块梁模挨一块拼，收工时整个坡面连成一张大网。六角块是另一条路线，预制小件一块块往坡上码，铺得快，靠嵌锁咬合，坡体一变形就容易松动。

缓坡、水头不高的渠道边坡，六角块确实便宜顺手，那条路线的门道我写在六角护坡模具的8个项目总结里，两套工艺经常在同一个项目里搭配着用。但40度往上的高边坡，设计院基本直接画框格，没得商量。

拱形骨架跟框格最像，都是现浇，差别在受力形状：拱圈擅长治溜方，框格擅长整体加固。真要挑毛病，框格费模费工，每平米的造价压不下来。省钱归省钱，坡陡的时候这笔钱真不能省。

架模前先做两件事：清坡和放样

坡面按设计坡率刷方到位，松软土换填夯实，再用广线从坡顶挂到坡脚放出梁轴线。这两步是模具架正的前提，缺一步梁就跟着歪。顺序不能倒，先清坡后放样。

清坡不是拿挖机斗子扒拉两下就完事。设计给1:1.25，坡面就得按这个比刷到位，超挖欠挖超过5厘米都得补削。我碰过一段雨后抢工的坡，表层土一踩一个脚印，班长说夯一夯就行，我坚持挖掉30厘米换灰土再架模。三个月后邻标没换填的那段，格子梁跟着坡面沉，裂缝塞得进手指。

放样我用笨办法：红色广线从坡顶桩挂到坡脚桩，横梁轴线一排，竖梁轴线一排，架上模板随时抬头能瞄。全站仪放点当然准，可坡上干活，点喷在土面上，一脚下去就没了。线不一样，挂在那儿谁也碰不走。

刷好的坡面还要给锚固筋留位置。竖梁节点按图纸用风钻打孔，我们那套是孔深1.2米、间距两米一根，钢筋头插进去灌砂浆，外露20厘米，后面直接跟梁钢筋焊成整体。这一步偷懒的班组，浇筑震捣的时候模板会慢慢往下爬，等发现已经晚了。

拼模、浇筑到拆模，五步走完

五步走：清坡放样→梁模对线拼装锁死→锚固筋连成整体→C25分段浇对称震捣→24到48小时拆模养护。手熟的班组一个台班能干完一组梁。哪一步抢时间，哪一步就还账。

框格护坡模具基本都是钢模，面板4毫米，边框用6到8厘米的方管或角钢，梁模内侧带2到3毫米的脱模锥度，不然后期拆模纯靠撬。单块模板重量压在50公斤上下，两个人抬着上坡不费劲。拼缝固定有螺栓压条和卡扣两种，我更信卡扣，锁得快，震捣时也不松。

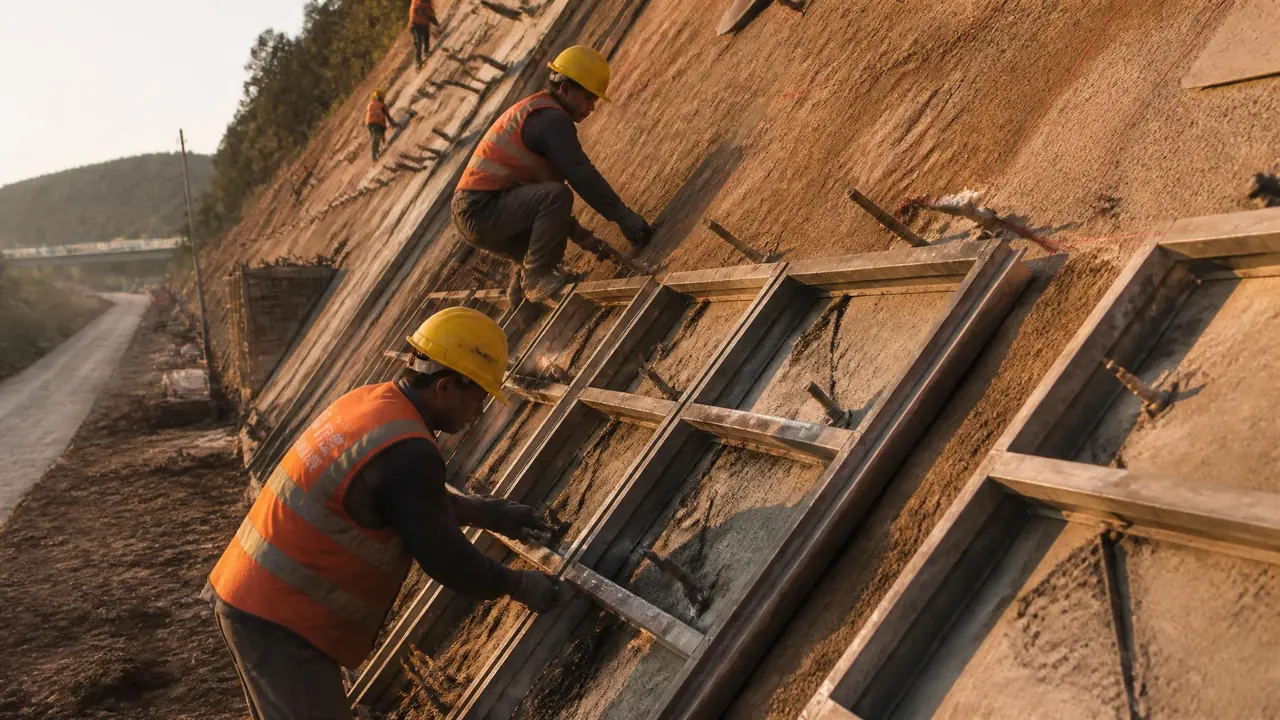

架模顺序从坡脚往坡顶，先横梁后竖梁。每块模底口卡在锚固筋上，上口拿短钢筋头斜撑住坡面，木楔备紧。横竖梁交叉的节点单独配模，四块模头对头拼，接缝高低差超过1毫米就得调——不然浇出来节点一个疙瘩一个疙瘩，监理量棱角顺直度专卡这个。

混凝土C25，塌落度我控制在70到90毫米。太稀，斜坡上自己往下淌，梁底全是浮浆；太干，震捣棒插不匀，蜂窝麻面一片。浇筑从坡脚一格一格往坡顶推，先浇梁底再浇梁侧，震到表面泛浆就停手。节点位置放到收尾再合龙，浇太满，拆模后节点鼓包，还得拿瓦刀剔。

拆模看气温。平均气温25度往上，24小时就能拆；10度以下老老实实等够48小时。早拆一次，梁棱角掉一块，补出来的疤颜色都不一样。拆完的模板当天刮净水泥浆刷废机油，码在垫木上别磕面板，一套钢模周转150次往上不成问题。现浇模板养护的门道，现浇模具从选型到拆模验收的完整流程里讲得更细，思路通用。

钢模还是塑料模？价格行情说实数

框格梁现浇基本只认钢模，塑料模盒撑不住梁自重和震捣。钢模按展开面积计价，每平米260到400元，面板4毫米的Q235是及格线。便宜和耐用的差价，都藏在肋板上。

两种材质摆在一起比，差距直观。

护坡塑料模不是不行，是分工不同，预制六角块那条线上它是主力，我在护坡塑料模具的壁厚与寿命拆解里写得很全。可现浇梁这一仗，钢模确实强出一截，这是我两个标段用下来的结论。

报价单里最会藏猫腻的地方是肋板。同样4毫米面板，肋板间距300毫米和200毫米，刚度差一截，价格也差一截。我验收钢模就看三样：下料口有没有氧化皮、焊缝是不是满焊、周转回来的旧模面板平不平。旧模的状态骗不了人，用了几十次还平整的，刚性设计才算过关。

回到开头那句判断，框格护坡模具怎么架，答案其实在架模之前的那几天。坡刷到位了，线挂准了，锚固筋按间距打进去，模板拼起来自然服帖；反过来，前道工序抢半天，后面拆模时全变成梁棱角上的疤。下次上坡之前，先把坡率和梁轴线复核一遍，这一步花不了两小时，省下的返工钱够全班组加好几顿餐。

常见问题

框格护坡模具单块有多重？几个人架得动？

面板4毫米的梁模单块多在40到60公斤，两个人一前一后能抬上坡。再重的分块就是设计偷懒，抬到半坡歇脚那一下最容易出事。验模具的时候，我会要求厂家把每块的重量写进合格证。

格构梁要嵌入坡面多深？

梁底一般要求嵌进坡面10厘米左右，刷方的时候直接按梁位开槽。嵌进去这部分是梁的根，光摆在坡面上，雨季一冲梁底掏空，整根梁就悬空断裂了。

浇筑时模板总往下爬是什么原因？

多半是锚固筋没焊牢或者上口没撑紧。锚固筋外露段要跟梁钢筋焊成整体，上口斜撑的木楔在浇筑前再敲紧一遍。震捣棒别顶着面板震，插点离模板留10厘米，基本就不动了。

节点漏浆怎么处理最快？

节点四块模头对拼的缝，先夹一根5毫米宽的海绵条再锁卡扣，几毛钱一个节点，能挡住八成漏浆。已经漏了的，趁混凝土没上强度拿砂浆抹平蜂窝处就行，拖久了就得凿补。

一套框格模具要投多少钱，能摊到每平米多少？

中型标段全套钢模投入10万到20万很常见，摊到每平米护坡的模具费大概15到25块，看周转次数。工期短于三个月的项目，租模比买模划算，这笔账要在进场前算清。
