检查井模具厂怎么选不踩坑？井体井圈收口模成套评估与验货门道

找检查井模具厂这事，我栽过一回。2023年一个县城雨污分流项目，井量不少，Φ1200的预制检查井要两百多口。当时图便宜找了家报价最低的厂，业务员拍着胸脯说"全套都有"。模具到场那天我傻眼了：井体模是全的，收口模的锥台角度做反了方向，井圈模压根没发货，说是"那批没排产"。预制场二十几号人等着开干，等补货等了十一天，窝工损失比省下的模具钱多出一截。

那之后我学乖了。检查井模具不是一个筒模那么简单，井体、井圈、收口段、底座流槽，少一样这口井就装配不起来。评估检查井模具厂，成套性是第一位的，其后才是锥度、拼装效率这些细活。这篇把我这几年跑厂、验货攒下的门道一次写透。

为什么先看成套性？井体井圈收口模一件都不能缺

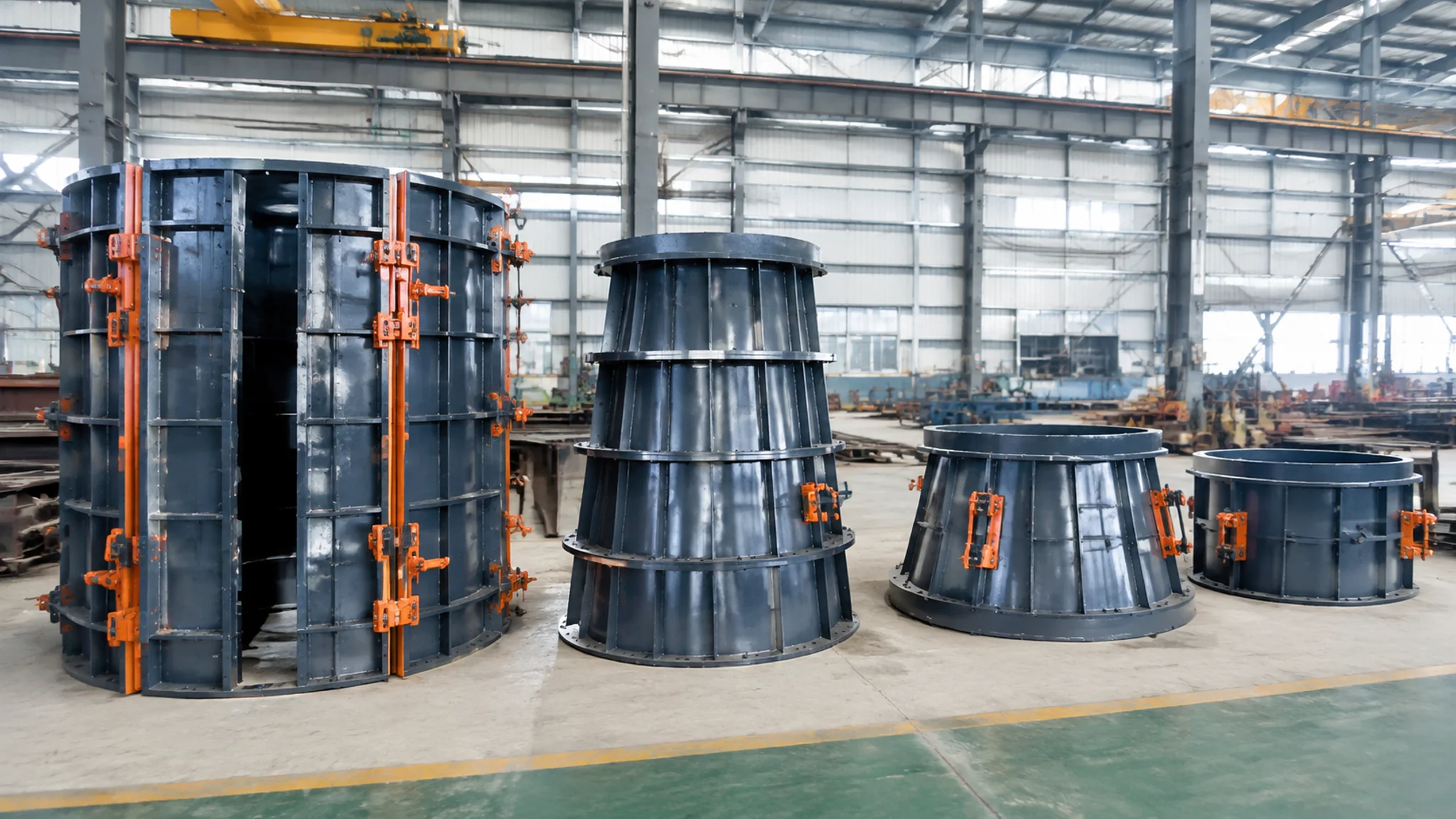

一口预制检查井至少由井体、收口段、井圈三部分模具成型：井体模浇主筒身，收口模浇上口缩径的锥台段，井圈模浇承置井盖的顶圈，另配底模和流槽模芯。四类模具必须出自同一家厂、同一套图纸，尺寸链才能对上。分两家厂拼凑，接口偏差够你喝一壶。

先掰开说井体模。主流是内模加外模的组合结构：外模两瓣对开，内模做活络芯，面板普遍5到6毫米Q235钢板，背后用槽钢或角钢加劲。井体模决定井壁厚度和垂直度，是整套模具的大头，一套Φ1200×2.5米的井体模，靠谱厂家报价在两万五到三万八之间。收口模是锥台形，把井筒从Φ1200收到Φ700的井颈，浇出来跟井体对接。井圈模最小也最容易被厂家漏掉，因为它单价低、利润薄，很多厂不爱单独排产——我那次踩的坑正是它。

成套性怎么核？别听业务员嘴上说，要图纸。让厂家把井体、收口、井圈三段模具的对接止口尺寸发过来：止口外径、内径、配合深度三个数，三段必须严格一致。我后来定的规矩是止口配合间隙不超过1.5毫米，对接定位销孔位置偏差不超过2毫米，写进合同附件。别嫌麻烦。这种写在纸上的数，比任何"我们做了十几年"的口头承诺都管用。

还有个取巧的判断法：直接问厂里"流槽模芯随不随模具配、按什么管径配"。流槽是井底导流的那道弧，形状跟着进出水管径走。正经做检查井模具的厂会主动问你管径和流向，流槽模芯用聚氨酯单独翻，几百块一件。问三句不接流槽话茬的厂，基本是拿筒体模通吃的主，趁早换下家。检查井在排水管网里的功能构造，维基百科Manhole词条写得挺全，配模前搞懂井的构造，跟厂家对话才不吃亏。

内模外模的锥度做到几度才好脱模？

外模立面给1到2度锥度就够，内模必须给足3到5度，收口模的锥台面按设计角度走，通常60到75度。锥度做小了混凝土咬模，脱模靠撬棍，撬两回精度就报废。验货时带个角度尺现场量内模上下口的直径差，算出来的实际锥度低于3度的直接拒收。

为什么内模锥度比外模大？混凝土收缩是向中心收的，对外模是自动松脱，对内模是越咬越紧，方向完全相反。这话是我验货时一个老师傅跟我讲的，他干了二十年模具钳工。我后来拿项目上两套模做过对比：一套内模锥度4度，脱模时行车一提，井筒跟内模"咚"一声干脆分离；另一套便宜货锥度不到2度，每口井脱模都要两个工人拿橡皮锤沿圆周敲两圈，敲到后来内模面板接缝处都被打出了鼓包，浇出来的井壁内表面波浪起伏，监理不让用。

量锥度不用等厂家给你图纸标注。现场拿卷尺量内模上口、下口的内径，两口直径差除以模体高度，反三角函数一算就是角度。或者更省事，直接带个数显角度尺贴在模面上测。我验货包里常备三样：角度尺、超声波测厚仪、2米靠尺。测厚仪下一节讲，先埋个伏笔。

锥度这块还有个隐藏关联：脱模锥度和脱模时间得配合着看。蒸汽养护条件下浇筑后6到8小时可脱模，锥度够的话内模一吊就走。要是厂里锥度给得抠，你就得延长静停等混凝土强度上来再脱，日产从30口往下掉。模具设计里的拔模斜度原理是相通的，预制构件模具的6个关键参数里对斜度、圆角这些参数讲得更系统，值得对着看。

拼装效率怎么算？一套模装拆超过40分钟就拖后腿

合格的井体模两瓣外模对开、合页加快速夹具锁紧，两个人拼装应该在15到20分钟内完成，含吊装内模全程不超过40分钟。拼装超时的问题通常出在三个地方：对开模没用合页铰接而是散片对接、锁紧还停留在螺栓穿孔、定位销和销孔配得太紧。三者有其一，日产就上不去。

拼装效率直接换算成产能，这笔账我在现场一笔一笔记过。一套Φ1200井体模，散片式六块板用螺栓拼装，两个熟练工要50分钟；合页铰接式两瓣对开，快速夹具一压，18分钟装完。按一天周转3次算，前者一天多耗人工将近2个工日，一个两百口井的项目光拼装就多烧掉小一万。别小看这几分钟。模具这行的成本差，全是这种几分钟几分钟叠出来的。

看厂的时候专门盯三个细节。第一，外模对开缝上有没有合页，合页轴径粗不粗——轴径至少16毫米，细了用半年就旷。第二，锁紧用快速夹具还是蝴蝶螺栓，快速夹具单手能操作，蝴蝶螺栓要拧十几圈。第三，内模有没有做成活络收缩式，就是内芯能往里收个几毫米，脱模时先收芯再起吊。这三样全占的厂，是在认真做预制井模具的；一样不占的，八成是拿通用模板思路糊弄。

井圈模和收口模的拼装倒不用太苛求，小件本身装拆快。要留意的是收口模跟井体模的定位方式，靠止口加定位销最稳，靠划线对位的最容易错台，浇出来收口段跟井筒歪着接，井筒垂直度当场超标。拼装、支设、拆模这条线的完整工序逻辑，现浇模具的施工配合流程写得更细，做预制场调度的可以参考。

到厂验货带哪三样工具？面板厚度是重灾区

验货带超声波测厚仪、数显角度尺、2米靠尺。抽检面板实测厚度不得低于名义值0.2毫米以上，内模锥度不低于3度，面板平面度2米范围内不超过2毫米。三关全过再签字付尾款，合同里写明"实测不达标整批退回"。别验货那天空着手去看热闹。

面板厚度是检查井模具厂偷工的头号重灾区。名义6毫米的板，有的厂实际用5.3毫米甚至5毫米的料，表面打磨完肉眼看不出差别，上振动台两个月就原形毕露——面板中段往外鼓，浇出来的井壁外凸，圆度直接超差。超声波测厚仪不贵，千把块钱一台，贴上耦合剂一按就出数。我的习惯是每瓣外模的上中下各测三点，内模加测收口锥面。抽检发现一处低于5.8毫米，全批加测，超三处退批。这条写进合同，厂家就不敢赌。

焊缝也得看。外模背撑槽钢跟面板的焊缝，正经做法是交错段焊加满焊收尾，焊脚高度不低于面板厚度。翻过来看背撑内侧，焊缝稀稀拉拉几点疤的，趁早让返工。再摸一遍面板边缘和止口，毛刺割手的当场让打磨，别嫌事儿多——工人天天徒手拼装，划伤是小事，止口带毛刺对接不严漏浆才是大事。

验货最后一步是试拼。让厂里把井体、收口、井圈三段现场拼一遍给你看，止口能不能顺滑落位、定位销能不能徒手插到底，一眼见分晓。我第二次采购就学精了，人直接住在厂里三天，第一套模具试拼、试浇、试脱模全程盯着，浇出来的首件井筒量垂直度和壁厚，合格了才放行后面批量生产。预制混凝土构件的通用验收参数，预制构件模具的报价构成和验收门道里有一套现成清单，直接抄用就行。

顺带说下钱的事。签合同按3331付：定金三成，模具发货前再付三成，验货合格付三成，留一成质保金半年。有厂家要求发货前付清全款，这种直接pass，验货话语权一旦交出去，后面全是被动的份。市政模具这几年在整个行业盘子里占的份额不小，根据中国模具工业协会公开的数据，2024年国内模具行业营收超过3400亿元（协会官网可查），检查井、管廊这类水泥预制件模具是其中稳定增长的一支，愿意好好做的厂不愁订单，没理由惯着付款姿势难看的。

报价差一倍，便宜的检查井模具厂能不能碰？

同样的Φ1200全套模具，报价低的1万8，高的3万8，差价主要差在面板厚度、锥度工艺、合页夹具和成套完整度四项。敢用1万8那套的前提是你井量小、工期松、自己有验货能力。井量上百口的项目，我的态度很明确：不碰低价厂，差价摊到每口井上不到一百块，返工一口井的损失都不止这个数。

把1万8那套拆开看你就明白了。面板大概率是5毫米冒充6毫米，内模锥度压到2度上下，快速夹具换成普通螺栓，井圈模"另算"或者"没货"。每一项单看都不致命，叠在一起就是日产上不去、脱模靠蛮力、模具用一百来次就变形。而3万8那套，按周转500次摊销，每口井模具成本七十多块，用完残值还能卖回废钢。真要省钱的正确姿势是拼批量：一次订五套以上，普遍能谈到九折上下，比冒险找低价厂踏实得多。

地区上补充一句。检查井模具厂集中在北京周边、保定、郑州、济宁这几个水泥预制件产业带，离得近的可以跑一趟实地，半成品堆场和焊接车间一眼就能看出水平。跨区域采购也不怕，关键还是合同里那几个实测参数写死。怎么判断一家模具厂的真实交付能力，设备、案例、验厂那条完整方法论，怎么判断模具制造厂的真实交付能力讲得比我这段细，照着走一遍基本不会看走眼。

常见问题

检查井模具厂可以只买井体模，井圈收口自己找别家做吗？

不建议。井体、收口、井圈三段的对接止口是一条尺寸链，分两家做，图纸上差1毫米，现场就错台、漏浆、撬不动。真要拆开买，你必须自己出总装图，把三段止口尺寸和定位孔位统一标死，交给两家照图加工。有画总装图的能力，不如整包给一家省心。

怎么快速判断一家检查井模具厂靠不靠谱？

问三个问题就够：流槽按什么管径配、内模锥度做几度、井圈模含不含在报价里。三句都答得干脆、主动反问你井径和埋深的，是熟手；顾左右言他的，多半是贸易商贴牌。再让他发两套以前发货的模具照片和试拼视频，看不出车间背景的直接pass。

方形检查井和圆形检查井，模具厂的报价差多少？

方井模面板拼角多、焊装工时比圆井模多，同规格贵15%到25%。但方井脱模不需要圆度控制，验收反而简单。我的倾向是跟着项目图纸走，图纸是圆井就别自作主张改方井，预制件跟现场管线的对接口不认你的偏好。

验货时厂家不让用测厚仪怎么办？

不让测厚基本等于承认板薄。态度可以缓和，条件不能松：改成到货后第三方抽检，或者直接在合同里约定"到货实测低于名义厚度可整批退货并扣定金"。连这条都不肯签的厂，不用犹豫，换。

模具用完之后还有残值吗？

有。钢模具按废钢价打残值，一套两吨多的井体模光废钢就值几千块。有的厂做二手回收翻新生意，保养好的旧模能按新模三到四折出手。井量小又是一次性项目，可以先问问当地有没有租的，日租或按井量计费都比买断划算。

写到这我的判断一直没变：挑检查井模具厂，成套性是及格线，锥度和拼装效率是水平线，验货参数写进合同是保险线。三线全过的厂，报价贵个两三成也值得，模具这东西买的时候贵，用起来才知道便宜。我那些踩过的坑你已经看过了，别再替我踩一遍。觉得有用的话分享给做市政管网和水泥预制的朋友——这个行业信息差就是成本差。
