模具吊环怎么装才安全？吊模的受力与拧入深度

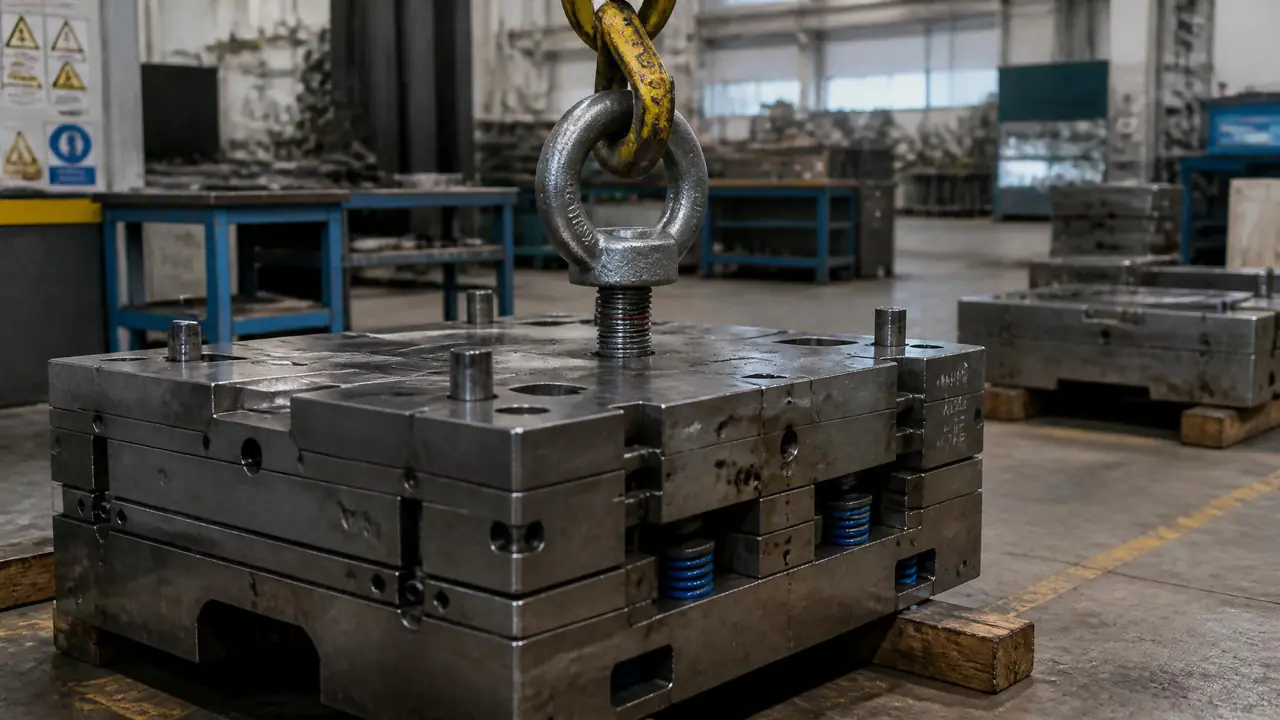

模具吊环就是那颗拧在模架顶上的环形螺钉，平时没人多看它一眼，可整套模具几千公斤悬空的那几分钟，全指望它。我见过最悬的一回，是隔壁厂一套两吨半的718H模架刚离地十几公分，M20吊环带着半截滑了丝的螺纹退了出来，模架一头砸在木垫板上。万幸下面没人。

那回之后我们厂立了规矩：吊模之前先查三样——拧入深度、受力方向、垫圈贴合。三样查完再动葫芦。听着啰嗦，真做起来也就多花两分钟。这两分钟换来的底气，值。

拧入深度不够，等于白装

钢制模架上的模具吊环拧入深度至少要1.5倍螺纹直径，铸铁底板翻倍到2.5倍，拧不到底就等于没装。这是车间里传了几十年的底线，不是谁拍脑袋定的。M20吊环螺纹直径20毫米，拧入就得30毫米往上；铸铁又脆又硬，握持力差，得拧到50毫米左右才稳。照着下表核对：

我们验收的习惯是拿记号笔在螺纹上量一圈做记号，拧到记号跟底面平齐才算过关。还有一点老被忽略：螺纹孔得干净。油污、铁屑不清掉，手感上觉得拧到底了，实际有效啮合少了两三扣，一受力就见分晓。

装吊环这活一般归钳工管，拧多深、垫圈贴不贴平，验收时钳工说了算。想了解这帮人平时都干些什么，可以看看这篇模具钳工是做什么的？日常工作技能和职业发展路径。

受力方向：吊环最怕斜着拉

吊环螺钉的额定载荷是按垂直起吊标的，吊索一斜承载就打折，45度斜拉时实际承载只剩一半上下。这是栽跟头最多的地方。铭牌上写M20承重多少，前提是吊环轴线顺着受力方向拉直。你用两根吊索直接挂两个环，吊索一收紧，环上吃的就是斜向弯矩，应力全集中在螺纹根部，断也是从这里断。

所以行业里通行的做法是给模具加一根吊梁，也叫平衡梁。吊索从梁上垂直下来，每个环只受轴向拉力，铭牌上的数才作数。斜吊省了一根梁的钱，风险翻好几倍，这笔账我劝你别算反。我自己拿报废的旧环做过对比：同一颗M16环，垂直方向拉到额定两倍载荷，环体没动静；换个方向斜45度拉，刚过额定一点，环颈就肉眼可见地歪了。设备读数不一定准，趋势错不了——斜拉就是吊环的命门。

要是模具小、确实想斜吊，那就用带万向节的活节吊环，环体能跟着吊索方向转，弯矩小得多。固定的普通吊环，别让它斜着吃力。

两颗吊环加横梁，吊点位置比数量更讲究

两吨以上的模具必须双吊点起吊，两个吊环要在重心两侧对称布置，再配横梁保证吊索垂直受力。吊点不对称，模具一离地就歪。空中差个20公分看着不吓人，落下来就是几百公斤的冲击，垫板砸裂是轻的。

判断重心不能靠猜。注塑模架动模侧顶针板、垫块多，通常重一些；压铸模带抽芯油缸的那头分量也要多算。拿不准就先点动试吊：离地5公分停一停，看平不平，听吊环有没有咯吱声，确认了再往上升。我们吊两吨往上的模架，试吊这步从来没省过。对模架内部哪些结构影响分量没概念的，翻翻这篇模具结构图解：一看就懂的基本组成部分与工作原理就够用了。

吊运本身就是模具工每天的活，起升、平移、落位哪个环节松懈都容易出事。日常吊运的门道，这篇模具工是做什么的？钳工装配和模具维修的工作日常写得更细。

吊环本身也要挑，该换就换

模具吊环要按标准选M系列吊环螺钉，环体一旦变形、螺纹拉毛就直接报废换新，几十块钱的东西不值得赌。常用规格从M8排到M64，中小模架M12、M16用得多，两吨往上的模架基本M20起步。挑的时候看环体圆不圆整，有没有裂纹夹渣，螺纹能不能顺畅拧到底。

有的师傅图省事，拿六角螺栓穿个绳套就吊。这种事千万别干。普通螺栓的颈部压根没按起吊冲击设计过，静载看着够，一颠簸就出问题。

带万向节的活节环贵一些，一颗一百来块，但斜吊和盲装的场景确实好用，常拆吊的模具建议备两颗。固定环便宜，适合吊点固定、垂直起吊的模架。我的用法是老模具配活节环，新模架出厂自带什么用什么，混着用了好几年，没出过岔子。

说回开头那套砸下来的718H模架，事后量了滑丝的螺纹孔，有效啮合不到15毫米，连1.5倍都不到，纯属装的人图快。吊模的安全从来不是靠运气，拧够深度、垂直受力、试吊确认，三步做完再升钩。下次吊模前，先去摸摸那颗吊环拧到底没有。

常见问题

模具吊环可以重复使用吗？

可以，吊环本来就是重复装拆的标准件。但每次装之前要过手检查：环体有没有变形拉长、螺纹有没有起毛、根部有没有裂纹。有一样不对就换新的，一颗几十块，比不上模架的一根角。

螺纹孔是盲孔时要注意什么？

盲孔拧到底之前孔里的空气排不出去，会有一种「假到底」的松紧手感。拧完后要看垫圈是不是真贴平了底面，能插进塞尺就不算到位。实在贴不平，换一颗短一点的同规格环，别硬怼。

没有吊梁能不能斜吊小模具？

50公斤以下的小模有的车间直接斜吊，吊索夹角控制在90度以内，最好换万向活节环。再重就别省了，配一根吊梁的钱比一次事故便宜太多。

吊环松动了，退半圈重新紧一下行不行？

不行。拧入深度本来就卡着1.5倍直径的底线，退半圈可能就低于这个数了。正确做法是检查螺纹孔有没有损伤，确认没问题后重新拧到底，记号对平齐再吊。
