电机壳模具怎么做才不返工？散热筋和同轴度两个关口一次讲透

Taoxiaopu Team 发布于 2026-10-22 2,636 字

先说结论：电机壳模具九成的返工出在散热筋充不满和止口同轴度超差这两处，散热筋的截面要按设备充填能力算，同轴度要靠分型面上的锥面定位块保住，把这两个关口盯住，T1试模能少折腾一半时间。

上个月有个客户来厂里验收电机壳模具，多余的话一句没有，从工具包里摸出一把塞规，捅进止口转了半圈，又拿手电照散热筋根，前后十五分钟。说实话，这比看三页检测报告都管用——电机壳这个件，图纸上的同轴度0.05毫米，落到装配端就是转子装不装得顺、转起来响不响的问题。

先把一个误会捋掉。搜电机壳模具的人，好些想找的其实是冲定转子硅钢片的那套级进模，那是冲片的活儿，我在电机模具那篇笔记里拆过。壳体模做的是外面这层皮：中小功率电机以铝压铸为主，几百瓦的小电机也有用增强尼龙直接注塑的。两套模从钢材、机床到验收项完全是两个路数，这篇只聊壳体。

壳体模的钱和风险，九成压在两件事上：散热筋充不充得满，止口同轴度守不守得住。挨个讲。

散热筋的截面要按充填能力算，别按图画得多漂亮算

筋高5到8毫米、筋顶宽0.8到1.2毫米、斜度1度起步，是压铸师傅攒下的经验带，超出充填能力就是一排冷隔。参数背后是铝水在窄缝里的物理账，不是随手画出来的。

刚入行的设计员最容易把筋画得又高又密，图面好看，客户也觉得散热强。压铸机上第一模就把人打回原形：靠近内浇口那几根是满的，越往末端越烂，冷隔、花斑、半截筋全来了。铝水在窄缝里跑不了那么远，就这么回事。

这个坑我踩过。一套800W电机前壳，图纸画了28根筋、筋深7毫米，T1出来靠浇口最近的八根是完整的，远处全是残筋。改了两轮，筋砍到22根、筋深压到5毫米、内浇口从12毫米加宽到28毫米，第二套样件才齐。验收那天客户没说话，就摸了摸筋顶。

教一个土办法：试模样件拿手电斜着照筋根，影子断掉的位置就是充填末端，一根一根对过去，比看金相快得多。车间里师傅都这么干，只是没人写进教材。

筋根部还要留0.3毫米以上的圆角。直角筋根压出来十有八九带微裂，气密测试直接刷下去，很多人查半天密封面，问题其实出在筋根。

注塑壳的散热筋，本质是加强筋，账要另算。PA66加30玻纤或者PPS这类料，筋顶宽一般压在壁厚的0.6到0.8倍，厚了缩水印直接顶在外观面上。注塑这边的难点不在充填，在玻纤磨模——磨毛一圈，脱模就开始拉筋。

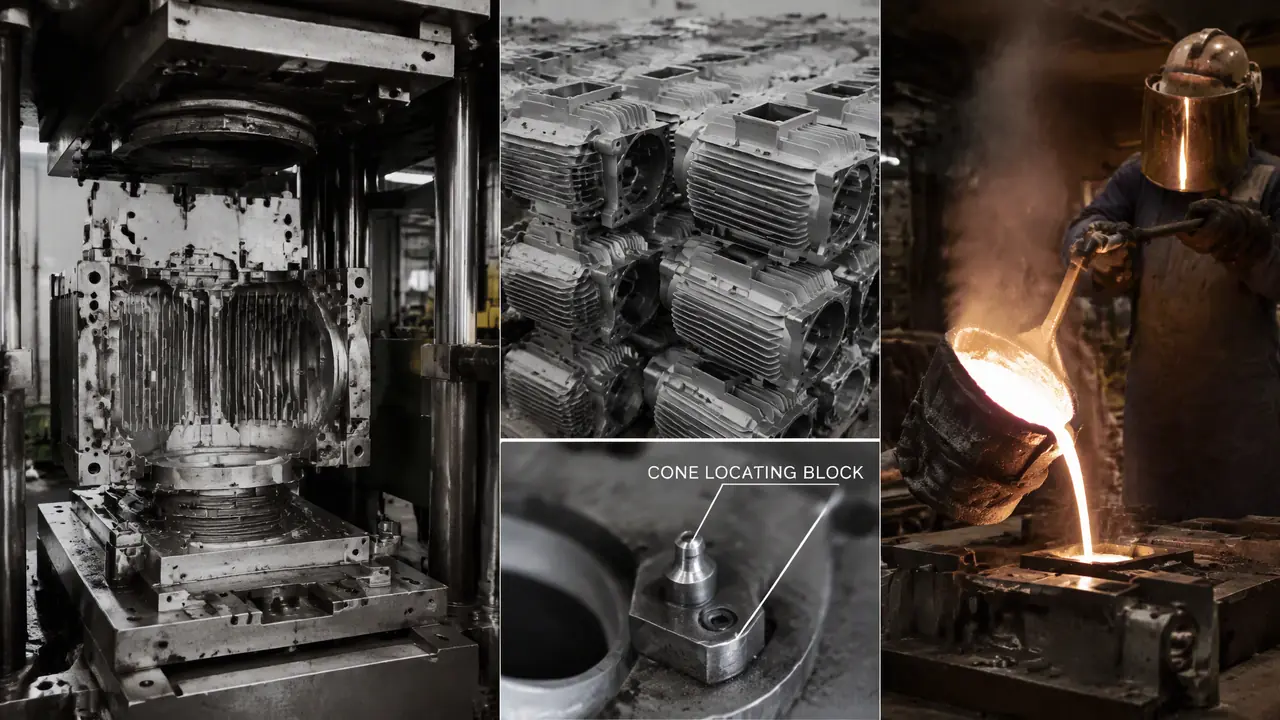

电机壳的外圆和轴承室分属动、定模两侧，同轴度不靠机床卡出来，靠合模锥面定位块保住，定位块磨损0.02毫米，产品跟着超差。这是壳体模里最值钱的一句话。

铝压铸壳体，散热筋那面在定模，轴承室内孔那面在动模，两半模合拢时的错位，原封不动复刻到产品上，就变成同轴度误差。四根导柱只管护送，真正定位靠分型面上那几块锥面定位块，行里叫虎口定位。

翻车实录：一套风机电机壳模，头三个月同轴度稳在0.03，半年后客户投诉装配卡滞，实测漂到0.09。拆开看，锥面定位块的接触面磨出一圈发亮的间隙，靠浇口侧那两块磨得最狠。补焊重镶，加了备件位，之后每五万模次主动换一次，再没漂过。

老实讲，不少小厂开这套模会把锥面定位块省掉，全靠导柱凑合。新模头几万模次看不出来，越往后越露馅，报价便宜的那两三千块，坑在后面等着。

验收别只看样子件。让师傅用红丹薄涂定位块合一次模，看接触率，八成以上接触才算合格，而且分布要匀，一边重一边轻照样歪。注塑壳的账不太一样：轴承孔多由顶针成型，顶针和针套的偏摆直接进产品，把顶针孔径差控制在0.01毫米以内，比啥都强。

对了，说到机台：压铸机自身模板不平行，同轴度照样超，这个锅模具不背。验机拿百分表压四角，差超过0.05毫米的机台，少上去试。

年量上万又想靠壳体导热，选铝压铸，模芯H13淬硬加氮化；几百瓦小电机要绝缘轻便，选PA66加玻纤注塑，模腔用S136。先把路线定对，再谈价格才有意义。

压铸这本账里，最不透明的是模芯热处理和表面处理。H13淬火回火到HRC46上下，再离子氮化一层，寿命差得不是一点半点。我见过最冤的一单：客户为省八千块选了不氮化的模芯，说好撑十万模次，六万模次筋顶先烂，改模的钱够氮化三回。

注塑这本账的坑在玻纤。加纤料每模都在给模腔做反向抛光，浇口附近尤其狠，半年就起毛。预算够就S136整体淬硬，预算紧至少浇口区镶硬质合金块，换镶件比换整块模芯便宜一个数量级。

拿不准就按台数倒推：一年三千台以内，注塑PA66壳更省，模具便宜、寿命长；上万台、电机发热量大、要靠壳体散热的，铝压铸跑不掉。别听销售单方向地吹，算账最实在。

那个带塞规来验收的客户，模具到今天还在产线上跑，三十多万模次，同轴度抽检没出过0.04。他后来说过一句话我一直记得：模具好不好，图纸看不出来，得看做模的人心里装没装着装配那道工序。散热筋和同轴度，说到底就是这道工序的两头，一头在定模，一头在动模。

中小功率的前后壳两套一起算，铝压铸4.5万到9万，注塑3万到6万。报价明显低于这个带的，先问省了哪个环节，八成省的是锥面定位块和模芯热处理。

有。我的经验是筋间距不小于筋深的两倍，再挤，铝水在两筋之间汇不拢，出来一排冷隔。设计阶段先把间距卡住，比试模后再救省太多事。

纯PA66吸湿变形，电机轴一热一冷配合就松。加30玻纤尺寸稳定性好一截，代价是模腔磨损快，浇口区最好做硬化处理。

轴承室人工刮研只能救一两台样机，批产不行。偏0.05毫米以上，扫膛发热是迟早的事，根子在合模定位，回厂改定位块才是正路。

激光焊补筋顶再手工修型，补一次两次没问题。同一根筋补到第三回，焊区周围会起微裂，这时候就该上镶件，别跟焊补较劲。
