精密模具加工需要什么条件？设备和环境要求全解析

2019年我陪一个客户去东莞长安考察精密模具厂。他一进门就感觉不对——车间里居然开着窗户！一台北京精雕CNC正在加工光学镜片模具的核心镶件，窗户外面就是马路灰尘飘进来肉眼都看得见。我当时就跟客户说这家你不用考虑了。后来去隔壁另一家——进门先经过风淋室、车间里空调全天开着、地面是环氧自流平一尘不染、3台牧野V33i CNC排成一排每台都配了独立的油冷机。两家报价差了一倍但客户毫不犹豫选了后者。精密模具加工不是"做得出来就行"——是"每一次都做到同一个精度"才算数。普通模具厂做到0.02mm公差是正常水平，精密模具必须稳定在0.005mm以内——差了4倍不是靠师傅手艺能弥补的，靠的是整个加工环境和管理体系。模具制造指南里有更多关于不同精度等级的加工方法对比。

恒温车间对精密模具加工为什么是刚需不是加分项

恒温车间的核心逻辑是消除热胀冷缩导致的加工误差——模具钢材每米每变化1℃尺寸变化约0.012mm，精密模具公差±0.005-0.01mm意味着不控温根本做不到精度。

我先帮你算一笔物理账。假设你在加工一个300mm长的模仁，材料是718模具钢（热膨胀系数11.7×10⁻⁶/℃）。早上车间22℃下午升到27℃，温差5℃。300mm×11.7×10⁻⁶×5=0.01755mm。也就是说你早上加工到位在±0.005mm公差内，下午测的话偏偏大了0.018mm——超差的件只能返工或者报废。更坑的是CNC主轴运转产生的热量会让机床本体也发生热变形——一台CNC从冷机到热机的定位精度漂移量一般在5-15μm。这就是为什么精密CNC都带"热补偿"功能——在机床上布置温度传感器实时监测热变形量然后自动反向补偿。

恒温车间的温度控制不是空调开到20℃就完事了。精密模厂的标准是20±1℃——不是±2℃不是±3℃——0.5℃级的温控精度。实现这个需要工业精密空调（不是家用空调），送风口要有散流器均匀布风不能对着机床直吹（直吹会导致机床一侧受冷变形）。湿度也要控制在45%-60%——太干静电严重（精密加工环境静电会吸尘影响刀具寿命），太湿机床导轨生锈。这个环境改造下来一间50平米的精密加工间空调系统投入在8-15万元左右，每个月电费增加3000-5000元。很多追求精密模具加工的厂最后放弃就是因为舍不得这个日常运营成本。恒温环境对加工的意义在模具CNC编程这篇文章里也多次提到。

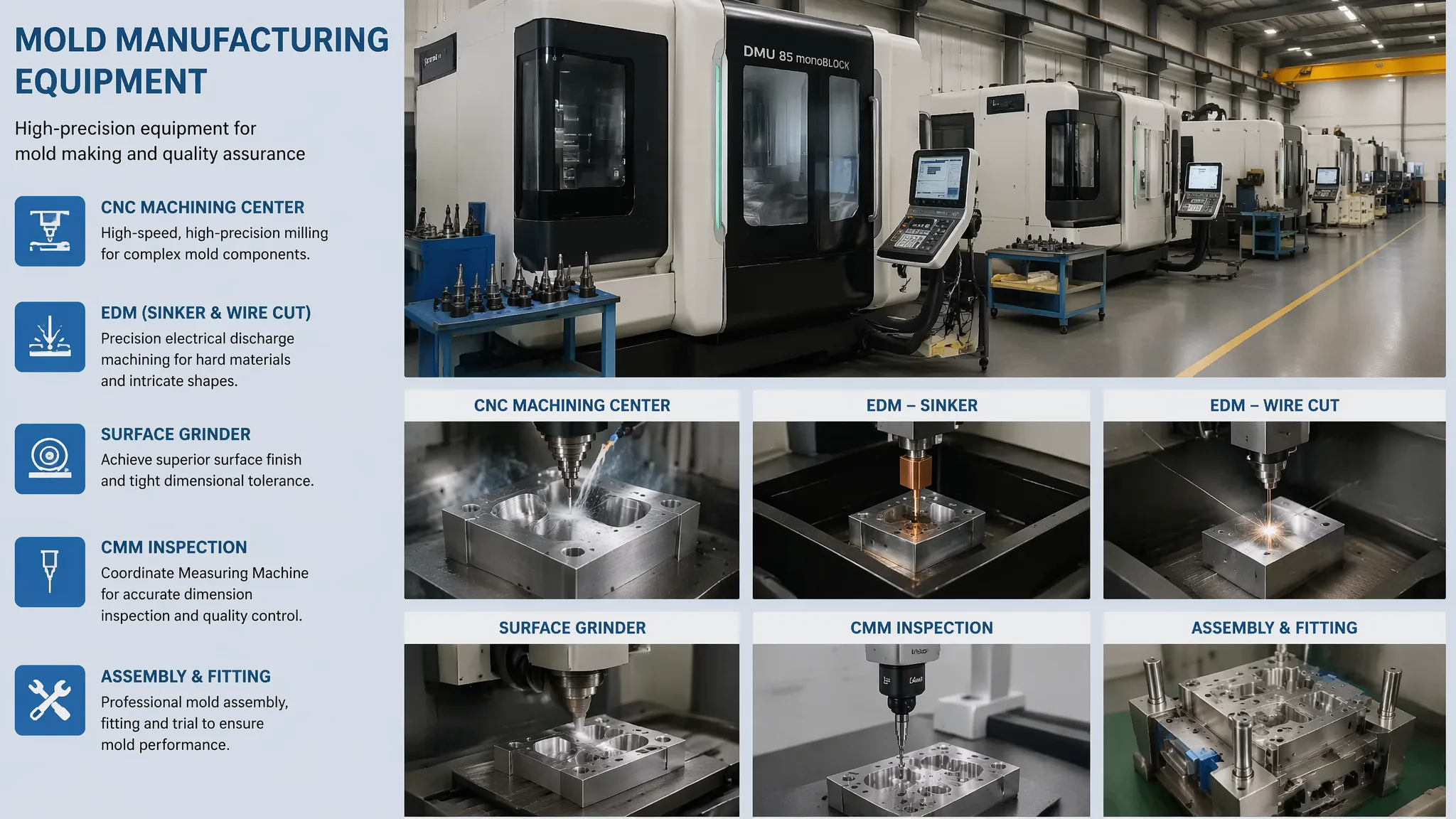

精密模具加工设备选型和投资回报分析

精密模具加工设备选型核心指标——CNC定位精度≤3μm、主轴转速≥20000rpm、带热补偿功能；电火花机床放电间隙可控制在±2μm以内；慢走丝线切割精度±1μm——三项设备投资合计150-250万是入门门槛。

CNC是精密模具的心脏设备。普通模具厂用的国产CNC（像北京精雕、沈阳机床）定位精度一般在5-8μm——做普通塑料模够用但做精密模差了一大截。精密CNC必须上日本或者德国品牌：牧野（Makino）、罗德斯（Röders）、安田（Yasda）、德马吉森精机（DMG MORI）——这些设备的全行程定位精度在2-3μm以内重复定位精度在1-1.5μm以内。一台牧野V33i的价格在90-130万元不等，配上刀库油冷机过滤系统落地差不多150万。这个价格让很多小厂望而却步——但又绕不过去，因为用普通CNC加工精密模具的良品率只有60%-70%，返工的工时损耗和材料报废成本一年算下来反而比买好设备更贵。

电火花加工（EDM）和线切割（WEDM）在精密模具中同样不可或缺。精密EDM（比如沙迪克、牧野的精密火花机）的放电间隙可以控制在±2μm——靠的是伺服控制的步进精度和放电脉冲能量控制。一台精密火花机70-100万元，做深筋窄槽（宽度0.3mm以下）时不可替代——CNC刀具能进的最小沟槽也就0.5mm左右，再小就要靠EDM了。精密慢走丝（沙迪克、三菱、西部电机）精度可达±1μm——用于加工精密冲压模具的凸凹模间隙（冲压间隙控制在0.5%-1%料厚）。慢走丝的切割速度一般在2-5mm²/min，比快走丝慢但表面粗糙度能到Ra0.2μm——直接省掉后续研磨工序。更多精密加工方法对比看电铸模具技术和3D打印模具。

检测设备这一块是很多精密模具厂的短板——舍得花两百多万买机床却舍不得花80万买三坐标测量机。精密模具生产过程中需要在线检测和离线检测结合——在线用测头在机床上检测（精度3-5μm，快速验证关键尺寸），离线用CMM做全面尺寸报告（精度1-1.5μm）。没有CMM你压根不知道加工出来的模具精度到底是多少——全靠试模看产品是否合格来反推模具精度，效率极低。蔡司（Zeiss）和海克斯康（Hexagon）是CMM的主流品牌，一台行程400×500×400mm的CMM报价在50-80万元。检测不跟上的精密加工就是闭着眼睛切——切出来合不合格全靠运气。

常见问题

精密模具加工和普通模具有什么本质区别？

精度等级差了一个数量级。普通模具公差±0.02-0.05mm，精密模具公差±0.005-0.01mm——差4-5倍。普通模具用游标卡尺和千分尺就能检测，精密模具必须上CMM和光学影像仪。普通模具车间不用空调（或者普通空调凑合），精密模具车间必须恒温恒湿20±1℃/50%±5%。普通模具加工时刀具磨损靠师傅经验判断，精密模具加工在机测量系统自动检测刀具磨损补偿。从设备到环境到人员到管理的每一个环节都有质的区别——不是同一套产线可以把精度"调高"做精密模具的。

建一个精密模具加工车间最少要投资多少钱？

最精简配置：一台日本二手精密CNC 40-60万、一台国产精密火花机 30-50万、一台高精度慢走丝 40-60万、一台国产CMM 30-50万、恒温车间改造 8-15万、空压机冷水机等辅助设备 10-15万。总计160-250万元。这是硬件的底线——再往下压设备精度等级就达不到精密模具的要求了。人员成本另计：精密模具编程师傅月薪1.5-2.5万、操作师傅1-2万、检测工程师1-2万——一个月人工成本5-8万。这个投资体量决定了精密模具加工不是个人作坊能干的活儿。

精密模具加工为什么对振动也这么敏感？

精密CNC对地面振动的要求是速度振幅≤2mm/s——差不多是人在旁边走路产生的振动强度。所以精密模具车间选址要避开冲压车间（冲击振动大）、避开马路（重车经过有低频振动）、CNC要做独立地基（挖深1-1.5米做混凝土基础加防振垫）。一台牧野V33i的地基做法是挖一个1.5m×2m×1m深的坑，底部打20cm垫层再浇筑1m³的钢筋混凝土基础，基础上垫减振橡胶垫再放机床。这样做一套地基花费2-3万元。有人觉得不值——直到有一天隔壁冲床冲了一下把正在精加工的镜面模具表面振出一道0.003mm的振纹，整套模具返工损失2天工时。

做精密模具加工一定要用进口设备吗？

不是绝对。国产设备这几年进步很快——像北京精雕JDCT600定位精度能做到3μm已经接近进口水平、价格只要进口的1/3-1/2。关键差距不在纸面参数在长期稳定性——进口机床连续工作8小时精度漂移量≤2μm，国产大多在3-5μm。如果你的精密模具精度要求控制在±0.01mm级别，用国产设备配合严格的温控和检测是可以做到的，但对管理和人的要求更高。模具工厂概览这栏有更多关于国产和进口设备对比的讨论。

精密模具加工是整个模具行业的金字塔尖——技术含量最高、利润最高、门槛也最高。我在Taoxiaopu对接过的精密模具项目中，客户最常犯的错误就是低估了环境和检测的投入——觉得买台好CNC就万事大吉了。设备只占精密模具加工的40%——另外60%是环境和人。如果你身边有朋友正好打算开精密模具厂或者接精密模具订单，把这篇文章转给他——开头那段二选一的故事可能帮他省下上百万的试错成本。关于精密模具的更多技术细节可以持续关注模具设计入门栏目的更新，也欢迎在各地模具展会上到Taoxiaopu展位来面对面交流。
