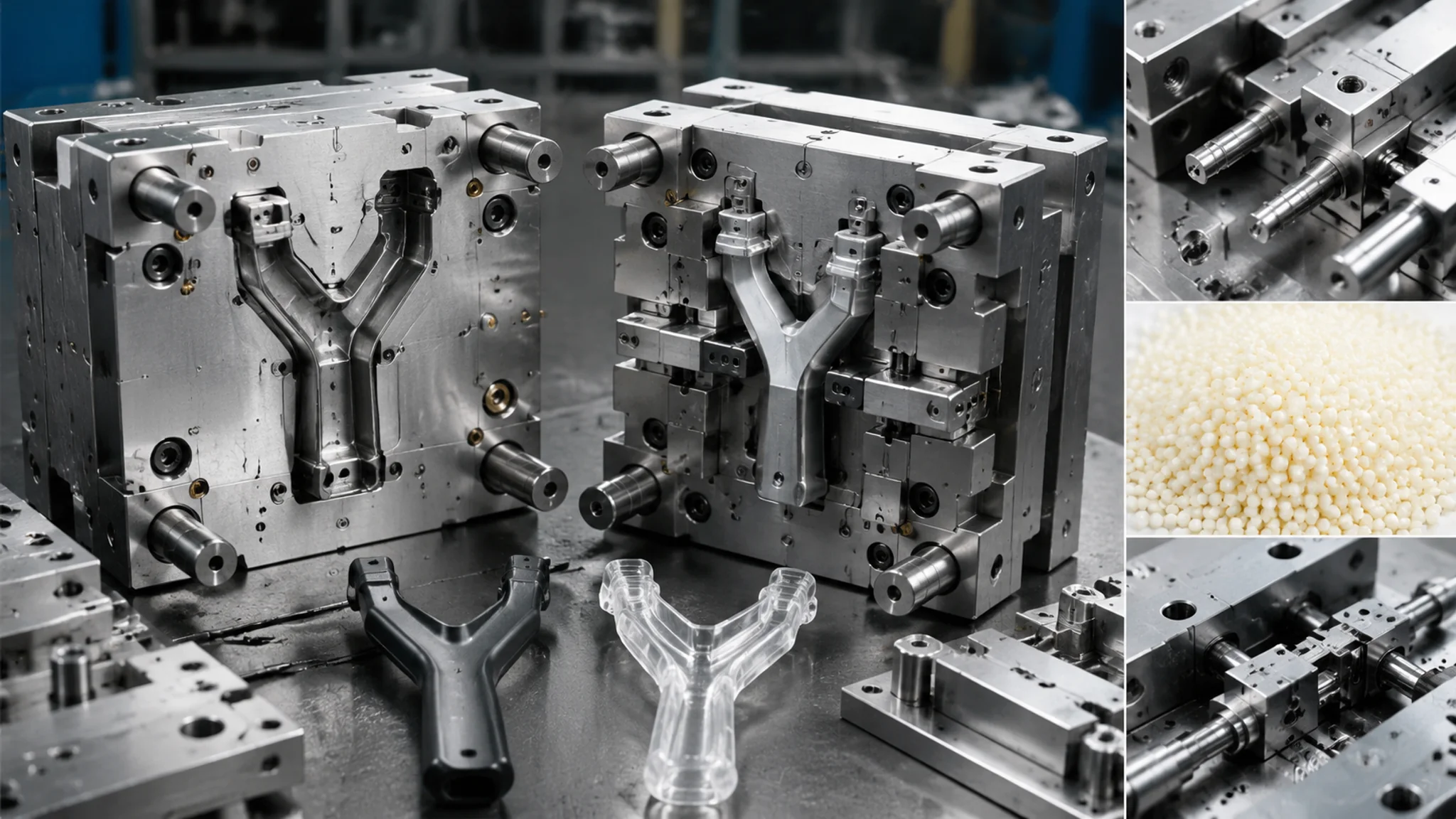

弹弓模具怎么做才不翻车？玻纤PA弹弓体注塑与皮筋孔抽芯实战

去年有个做户外运动用品的老板找到我，手里拿着一款弓形健身拉力器的样品问：就这么个巴掌大的塑料弓，开套模具多少钱？他此前被报了一万二的"优惠价"，我一听就知道要出事——那个弓体是玻纤增强PA的，皮筋孔横穿弓臂，这种结构的模具一万二连模架钱都Cover不住。

先把这个话说清楚：这篇文章讲的弹弓模具，指的是玩具弹弓和健身拉力器那类弓形注塑配件的模具，属于运动器材和玩具行业采购的工业产品，跟别的任何东西没关系。就是这个看似简单的Y形或C形弓体，让不少模具厂栽过跟头。难点不在外形，在于玻纤料的脾气和皮筋孔的抽芯。想先补注塑模基础概念的，可以看塑胶模具和塑料模具的区别。

做弹弓的厂商分布很散，浙江义乌、永康一带的玩具厂和健身器材厂是主力客户，珠三角也有不少。单子不大，但翻新和改款频繁，模具厂其实挺爱接这种活——单价不高，复购稳定。前提是，别在结构上省钱。

弹弓模具到底难在哪？三处被严重低估的地方

弹弓体看着结构简单，模具难点全藏在细节里：一是皮筋定位孔横向贯穿弓臂，和开模方向垂直，必须做侧抽芯，抽芯镶件又细又长，是整套模具最先磨损失效的部位；二是玻纤增强PA66黏度大、流动性差，浇口和排气做不好就是缺料和烧焦；三是弓臂属于细长薄壁结构，顶出和冷却稍有不慎就翘曲变形，装配皮筋时两边弹力不对称。

先说抽芯。皮筋要穿过去固定，孔位在弓臂侧面横向打穿，这个方向和注塑开模方向正好垂直——钢料挡在孔的位置，开模直接顶出来的话，孔不是被拉断就是孔口拉白。标准做法：滑块加小型芯。合模时型芯伸进模腔补上孔位，开模时斜导柱带动滑块先横向退出，让出空间后再顶出弓体。这块的原理跟衣架挂钩的抽芯是一个路数，可以对照衣架模具多腔侧抽芯设计一起看，一个是整圈倒扣，一个是横向通孔。

再说玻纤料。玻纤增强PA66（常见30%玻纤，行业里叫PA66-GF30）充模阻力大，射不动。有的设计为了省事把浇口做小，结果玻纤在浇口处被剪断，制品表面浮纤严重、强度掉一截。这种料充模失败的案例我见得太多了。别急，下面一个一个拆。

皮筋孔抽芯：整套弹弓模具的命门

皮筋孔抽芯是弹弓模具最先坏、也最该花钱的地方。抽芯型芯直径普遍只有3-6毫米，又是细长杆，注塑时被玻纤料360度包裹冲刷，选材不对几万模次就磨出沟、孔径超差。我的做法：型芯用SKD61淬硬到HRC50以上，伸入端做1度左右脱模斜度，配合面研配到位；滑块座用P20或718H打底就够了。抽芯行程按孔深加5-8毫米安全量算，算错直接撞顶针板。

讲一个我亲历的翻车。一套健身拉力器弓体模具，皮筋孔型芯用了和模芯一样的P20，没淬硬。T0试模完全正常，客户签样很顺利。量产到四万模次左右，装配环节开始退货——皮筋穿进孔里晃荡，一量孔径，大了0.15毫米。拆模检查，型芯表面被玻纤冲刷出一圈圈轴向沟槽，像搓衣板。重做型芯换淬硬SKD61，孔口再加了个自润滑导套，同样工况跑到三十万模次孔径只大了0.03毫米。这一个镶件的差价一千五百块，对比整批退货，九牛一毛。

还有一个细节容易被忽略：多腔模具的抽芯动作同步性。弹弓模常见一模两腔到四腔，几组滑块靠同一根斜导柱驱动，导柱角度做26度到30度之间比较稳（角度太大摩擦锁不死，太小行程不够）。有套模具斜导柱做成了18度，行程勉强够，但开模阻力大，滑块磨损飞快。液压抽芯是另一个选项，弓体孔位结构特别复杂时才用，普通皮筋孔上液压属于过度设计，模具费白涨一万多。抽芯油缸怎么选型，模具抽芯油缸选型与密封里有专门展开。

玻纤PA66的浇口和排气：充模失败的根源

玻纤增强料充模的核心就两条：浇口要大、排气要够。浇口做大是为了让玻纤顺利通过不剪断，潜伏式浇口进料口建议做到1.2毫米以上；排气做够是因为型腔末端气体排不出去，玻纤料表面黏度高，烧焦和缺料是一对双胞胎。料温280-295℃，模温90-110℃，模温偏低弓臂表面浮纤会更明显。

浇口位置直接影响弓体强度。玻纤在充模时会沿流动方向取向，浇口开在弓臂端头，纤维顺着弓臂走向排布，抗拉强度高；开在中间横着灌，弓臂根部形成熔接痕，正好是受力最大的位置——我们做过对比试验，同样PA66-GF30，浇口改位后弓臂根部拉断力从320公斤升到410公斤左右。这个数字是我拉力机上实测的，不是抄参数表。

排气开在分型面和流道末端，深度做到0.015-0.02毫米。玻纤料对排气的要求比纯PA苛刻得多，因为纤维让熔体前缘更容易裹气。试模时如果弓臂末端总有一块发黄，先别急着降料温，查排气。模具型腔和排气的关系，可以补看模具型腔与排气抛光详解。另外玻纤料对螺杆和料筒的磨损也大，注塑厂那边的机台损耗是他们的账，但模具图纸评审时提醒客户一句，人家会觉得你专业。

弓臂变形：顶出和冷却的联合工程

弓臂翘曲是弹弓模具调试阶段最磨人的问题。弓体两个臂是悬伸薄壁（壁厚普遍2-3毫米），保压重了两臂外张，顶出不平衡两臂一高一低，冷却水路不对称两边收缩不同。三个因素叠加，客户拿着歪弓装皮筋，两边拉力不对称，直接退货。解法是扁顶针多点均匀顶出加随形水路，弓臂根部水路加密。

我处理过一套C形弓体模具，两臂外张差最多到4毫米，装配皮筋后弓口一宽一窄。最初怀疑保压曲线，调了两轮没用。后来把两臂的顶针点位重新排过——原来每臂只有一根圆顶针在正中，改成每臂三根扁顶针分散受力，同时把型芯水路从直通式改成随形环绕，变形量压到1毫米以内。这个案例给我的教训：薄壁长臂件的变形，顶出方案占的权重比很多人想的高。

冷却时间也要单独说。PA66-GF30的热变形温度高，玻纤又让制品刚性好，理论上可以早脱模。但弓臂根部厚、臂身薄，冷却不均的翘曲在脱模后几小时才充分显现。别急着缩短周期，先用量具在脱模后2小时复测尺寸，稳定了再提速。模具寿命这件事是系统工程，模具寿命延长实战手册里讲得更全。

开一套弹弓模具多少钱、多少天

行情价直接给你：普通PA66弹弓体一模两腔模具，国内主流报价2.5-4万，交期25-30天；一模四腔或抽芯结构复杂的，4-6万，30-40天；模具寿命按50万模次报价是及格线。低于两万的报价，八成是抽芯镶件没上淬硬料，或者模架用了非标缩水版。签合同把钢料牌号、孔径公差、寿命模次三条写死。

价格差在哪，拆开看就明白。一模两腔，模芯P20还是718H，差价四千到八千；抽芯型芯普通钢还是淬硬SKD61，差一千五到三千；热流道要不要上，又差一万多。弹弓这种单腔胶量小的产品，冷流道加三板模基本够用，热流道不是刚需——这是我个人的偏好，模具圈里未必都这么看，有的厂爱推热流道是因为利润厚。订单量没到月产十万件，冷流道实在。

验收环节重点量两个地方：皮筋孔孔径（穿皮筋的手感和夹持力全靠它，公差建议卡正负0.05毫米）和两臂对称度。首件一定要全尺寸报告，光看外观签样是要吃亏的。完整的开模流程和合同条款清单，定做塑料模具避坑要点里写得更细。

产业带方面，玩具和健身器材类注塑模具单子集中在台州黄岩、义乌周边和珠三角，慈溪小家电模具厂接弹弓模的也多。根据中国模具工业协会的行业数据，中国模具行业2024年营收已超3400亿元，塑料模具占大头，玩具运动器材类模具是里面竞争相当激烈的细分板块。找厂之前不妨先翻翻维基百科玻纤增强塑料条目补几个术语，跟模具厂对话不至于被行话带着跑。怎么判断一家厂的真实交付能力，模具制造厂交付能力评估这篇可以对照着验厂。

常见问题

弹弓模具为什么必须做侧抽芯？

因为皮筋定位孔是横向贯穿弓臂的，孔的轴线跟开模方向垂直，孔位背后有钢料挡着。不抽芯直接顶出，孔不是拉断就是孔口拉白变形。侧抽芯滑块的作用就是开模瞬间先把孔位的型芯横着抽走，再顶出弓体。谁跟你说"简化设计不用抽芯"，那是还没打过量产，别信。

弹弓体用PA6还是PA66加玻纤？

看产品定位。健身拉力器受力大，优先PA66-GF30，刚性和耐热都强一档；玩具弹弓受力小，PA6-GF30能省一成左右的料钱，吸水性还略低。但注意PA6的熔点低，夏天车内高温环境（表面温度能到70-80℃）长期放会有蠕变，做出口单要跟客户提前确认使用场景。这是我踩过的坑，别重复。

弓体表面浮纤严重怎么办？

浮纤是玻纤料的老毛病，三板斧：模温拉到100℃左右让表面树脂包住纤维；射速提一档缩短纤维暴露时间；实在不行换高玻纤含量牌号或者加成核剂。但要明白，玻纤料不可能完全没浮纤，只能减轻。客户非要镜面效果，那就得跟涂料或者表面蚀纹工艺配合，模具上蚀纹本身也能遮浮纹，模具蚀纹工艺里有讲。

一套弹弓模具寿命能到多少模次？

看抽芯型芯的材质。普通不淬硬钢料，三五万模次孔径就超差；淬硬SKD61加导套的方案，三十万模次以上很稳，模芯用718H的话整套模具50万模次是常规水平。买二手弹弓模重点查两处：皮筋孔径有没有磨大，滑块配合面有没有拉伤。这两处一坏，修的钱够半个新模。

写到这里收个尾。弹弓模具这个品类单值不大，技术含量却一点都不打折——抽芯镶件多淬一次火，模具寿命翻几倍；浇口位置多推敲一天，弓体强度多三成。我个人的预算偏好是钱砸在抽芯型芯和排气上，模芯用常规钢完全够用，这个思路在行业里不算主流（多数厂爱在模芯上堆料显得"用料实在"），但我经手的弹弓模还没有一套在量产后因为孔径超差退过货。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
