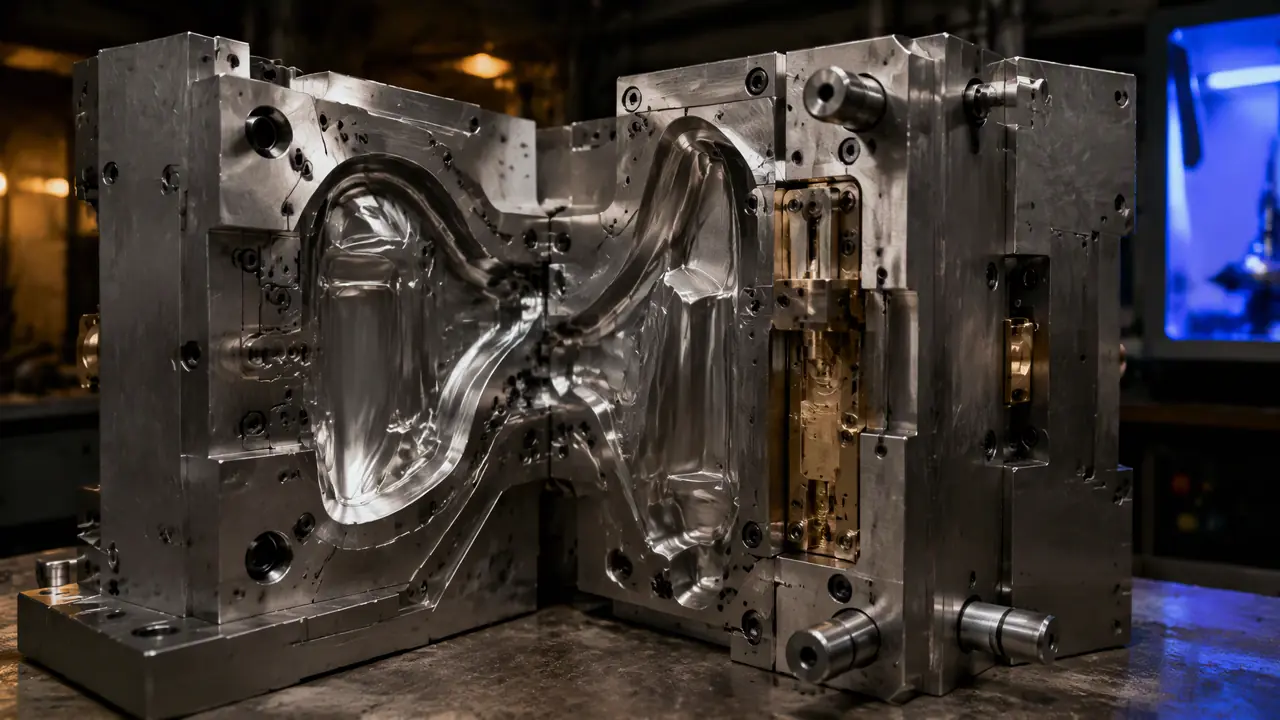

异形模具难在哪？非标结构的设计思路与报价逻辑

异形模具的报价为什么能差出一倍？上个月我刚帮朋友看完一套异形外壳模，同一个产品，三家报价从11万到19万。差的不是材料，是结构方案。形状不规则的产品，分型面要跟着曲面走，抽芯、斜顶、镶件全得跟上，每一处都是钱和时间。

说实话，标准模你闭着眼都能估个八九不离十，异形模不行。同一份图纸，设计员换个分型方案，报价单能直接矮下去两万。所以这篇就讲透两件事：结构上难在哪，报价上怎么算。

异形模具到底异在哪三个地方

异形模具的难点集中在三处：分型面随曲面走、倒扣必须靠抽芯或斜顶脱模、壁厚不均导致收缩难控。标准模的分型面多半是一个平面，异形件的分型线要在三维软件里顺着曲面一段一段找，找歪一点，产品上就留一圈难看的披锋，前模还得跟着改。

我见过最典型的一个坑，是个带把手的水杯外壳。把手内侧那一段是倒扣，产品设计师没提前想脱模方式，模具厂只能强行加行位（滑块），模架跟着大一号，光这一处改动，模具价格就多了大概八千到一万二。

倒扣的处理方式基本就三种：外滑块、内侧斜顶、强制脱模。倒扣量小、料又软（PE、PP这类），可以强脱，省一笔结构费；倒扣深了，斜顶和行位跑不掉。这块我们站里有专门一篇模具斜顶的文章，倒扣结构怎么设计写得比这里细。

第三个难点是壁厚。异形件壁厚经常不均匀，最厚处和最薄处差一倍很常见，收缩不均产品就翘。PP料在模温80℃左右、壁厚均匀的时候，收缩率大约1.5%；异形件厚薄一跳，局部能到2%往上，试模之前根本算不准。

设计思路：先把脱模方向定死，再谈别的

异形模具设计的第一步不是画型腔，是定脱模方向和分型面，这两样定了，抽芯数量、模架大小、价格区间基本就锁死了。方向选错，后面全是返工。车间里有句老话：分型面定错一步，钳工多熬三夜。

实操顺序一般是这样的：先把产品摆出一个拔模方向，逐个检查侧孔侧凹，列出倒扣清单；能用斜顶解决的不上行位，因为行位要占模架空间，还得配压块和限位螺丝；实在绕不开的深腔结构就做镶件，把难加工的异形部位拆成小块单独做。

镶件这招在异形模里用得特别多。曲面交界的尖角、深腔底部的加强筋，CNC铣刀进不去的地方，拆成镶件单独车磨，再装进模框。坏处是多了装配精度要求，好处是坏了能单换，不用整块模仁报废。固定方式、防跑位这些细节，可以看这篇模具镶件的拆解，写得很全。

拔模斜度也要提前谈。异形件外观面通常给1到3度，咬花面还得再加，蚀纹深度每加深0.01毫米大约多给1度斜度。这些参数写进DFM评审表里，比开完模再扯皮省事得多，这笔账设计师和模具厂要当面算。

排气和冷却，异形模里经常被排到最后才考虑，这是坏习惯。曲面汇聚的地方容易困气，烧焦、困气纹都从这来。我的习惯是在分型面沿曲面走线的位置预留0.02毫米左右的排气隙，深腔处加排气镶件，试模时能省掉不少折腾。

报价逻辑：异形模贵出来的钱都在哪几项

异形模具的报价通常比同尺寸标准模贵三到五成，差额主要来自结构设计工时、抽芯斜顶这类机构的加工，以及多出来的一到两轮试模修改。看报价单时按这几项去对，心里就有数了。

把常见的价格构成摆成一张表，你对着报价单逐项问：

选材上也有讲究。外观件用718H、2738这类预硬钢的很多，价格适中；透明件才上S136这类不锈钢，一套模仁贵出不少。别一开口就点名进口一胜百的料，除非量产模次确实大到几十万次往上，否则国产预硬钢足够，省下来的钱够你多改两轮模。

要是产品加了30%玻纤，那就是另一回事了。玻纤对型腔的冲刷很凶，模仁建议直接H13淬硬加氮化，不然打个几万模次，型腔表面就被拉毛，外观件上能清清楚楚看到拖伤痕迹。

谈价的时候我一般让客户盯住两点：一是报价单里试模写了几轮、超了怎么算钱；二是行位斜顶这些机构是按套数报的还是打包的。这两处一模糊，后期加钱的口子就开在这。需求、周期、验收条款怎么一次谈清，这篇模具定制怎么谈才不被坑里有整套流程，可以对着用。

交期怎么估？给异形模多留一轮试模的时间

结构不复杂的中小型异形注塑模，从图纸确认到T1试模大概35到45天，算上修改和稳定量产，预留60到75天比较靠谱。谁跟你说异形模25天能交货，要么产品没看仔细，要么后面修模修到你怀疑人生。

我手里那个咖啡机水箱的案子，3D图确认到T1用了40天，T1出来把手位置缩水痕明显，调保压和模温花了8天，T2基本OK，前后50天出头。这就是异形模的正常节奏，别信压缩到极限的承诺。

回到开头那三份报价，11万和19万的差距，拆开看就是行位差一套、钢料差一个档次、试模轮数写的次数不一样。异形模具这东西，图纸定方案，方案定价格，顺序反了就等着被加钱。拿不准的时候，先把倒扣清单理出来再找厂谈，你已经赢过大多数客户了。

常见问题

异形模具和定制模具是一回事吗？

基本是一回事的两面。定制强调按你的产品单独开模，异形强调产品形状不规则、结构跟着复杂。定制的圆形瓶盖模其实很好做，异形的那类才配得上一个难字。

异形模具一定要用进口钢材吗？

不是。量产几十万模次以内，718H、2738这类预硬钢完全够用，除非是透明外观件，或者玻纤增强料对模具磨损大，才值得上S136、SKD61这类更贵的料。

报价单里最容易被低报的是哪一项？

试模修改。不少报价单只写T1试模一次，异形模通常要两到三轮，每轮调机加改模都是钱。签合同前把超次单价写死，后期扯皮能少八成。

产品还没定型能先开异形模吗？

别。结构没冻结就开模，改一次结构等于重做一套机构。最少等3D图评审完、倒扣位置全部确认，再付开模定金，这个顺序不能省。
