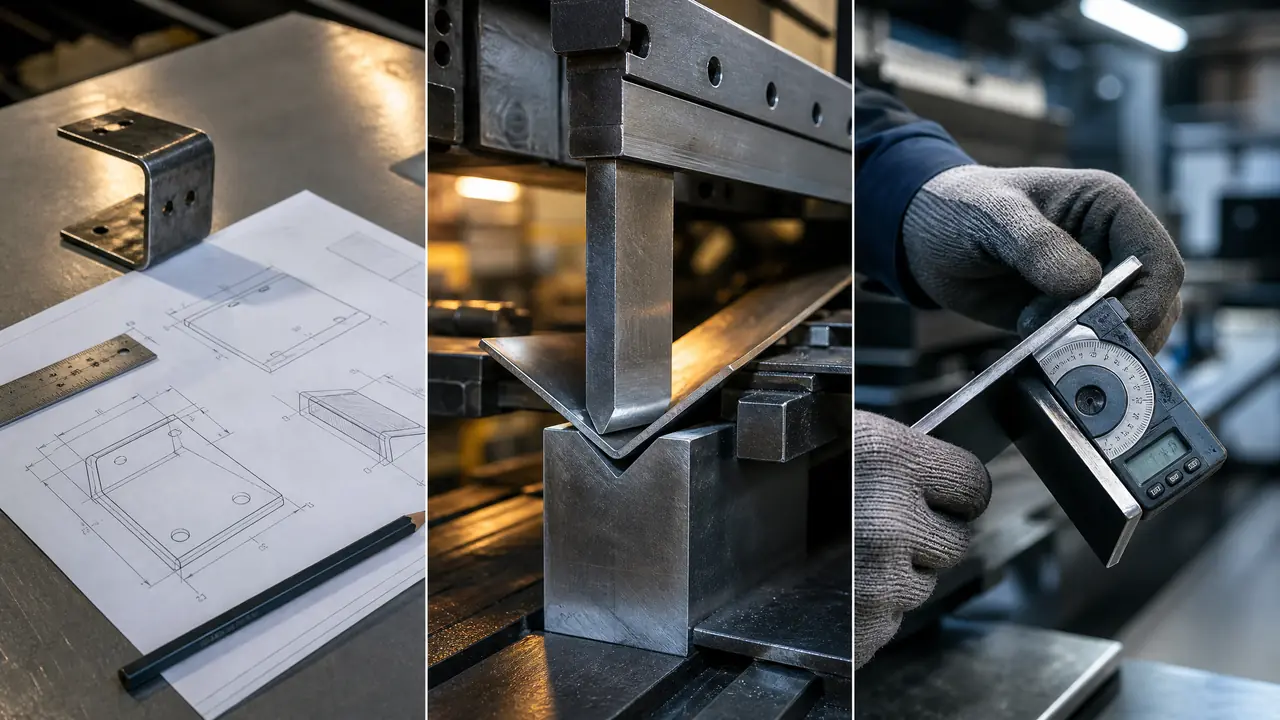

折弯模具设计从图纸到试模：最小折弯半径、V槽选择与回弹补偿一次算清
把话放这儿：折弯模具设计能不能少走弯路，就看三个数定得准不准——最小折弯半径、V槽宽度和回弹补偿量。半径压太小外侧面直接拉裂，V槽选宽了吨位白烧、回弹还变大。这篇拿一个两毫米冷轧板支架件从头算到尾，展开长、V槽、吨位、过弯角全给出来，不锈钢和高强板的修正量也一并附上，照着套就能用。
上个月有个做配电柜的老客户甩过来一张支架图，2毫米SPCC，内R标了R1，孔到折弯线只剩4毫米，角度公差写着±15分。我就回了一句：图得改，不改做出来就是裂边加孔拉变形。他将信将疑，照我给的参数把R放到2毫米、孔位挪到7毫米，一副小折弯模试模一次过，省了整整一轮修模，前后少折腾五天。折弯模具设计这活儿，说白了就是跟三个数较劲：最小折弯半径、V槽宽度、回弹补偿量。这三个数没定好，后面图画得再漂亮都是白搭。
不少人以为折弯模就是两块钢拼出一个角度的事。真干过才知道，同一张图纸，料换一下，答案全变。冷轧板折得好好的，换成304不锈钢，回弹直接翻倍；再换高强板，R不留够就是成批开裂。我在这上面吃过亏，2019年接一批2.5毫米的高强板托架，图省事按普通碳钢的思路取了R2，试模当天外侧面全是细裂纹，最后重做上下模，光模费多掏了一万四。这个坑我踩过，你别再踩。
三个数先定死：最小折弯半径、V槽与吨位
软钢最小内R取1倍板厚，V槽宽度取6倍板厚，每米吨位按650乘板厚平方再除以V槽宽来算，2毫米板走12毫米V槽约22吨每米。展开讲，这三个数环环相扣，先定料再定R，R定了V槽才有得选。
最小折弯半径有句老口诀：软料一倍厚，硬料两三倍。SPCC冷轧板、纯铝这类软料，内R做到1个t（板厚）就安全；SUS304要放到1.5到2个t；6061铝太脆，R2t起步还不保险，折弯线最好跟材料轧制方向垂直；高强板更狠，780兆帕级别的基本要3个t往上。你要是嫌记着麻烦，就看下面这张表。
| 材料 | 最小内R | 90度折弯回弹量 | 备注 |
|---|---|---|---|
| SPCC冷轧板 | ≥1t | 2°~4° | 最常见，自由折弯就够 |
| SUS304不锈钢 | ≥1.5t~2t | 5°~8° | 回弹大，得过弯或压底 |
| 6061铝合金 | ≥2t | 3°~5° | R太小易裂边 |
| 780MPa高强板 | ≥3t | 10°以上 | 建议压底成形 |
V槽选择跟着板厚走，老规矩是折90度取6倍板厚，2毫米板就配12毫米槽。板厚3毫米以上可以放宽到8倍，软料薄料可以收窄一点，但别低于4倍，不然槽口压强太大，下模刃口没多久就压出印子。老实讲，V槽宽度还偷偷管着一件事：自由折弯出来的内R，大约是V槽宽的0.16倍。12毫米槽折出来内R就在2毫米上下，你图纸要是非要R1，靠普通V槽是折不出来的，得换尖刀压底或者先压槽再折。上下模怎么配对、材质硬度怎么挑，这里不展开，后面延伸阅读里有专门一篇。
吨位也好算：每米吨位=650×板厚²÷V槽宽。带进2毫米板、12毫米槽，就是650×4÷12≈217千牛，合22吨每米。要是客户要求±15分的角度公差得压底，吨位按3到5倍备，那就是70到100吨每米，机床得提前掂量。多少副模就是卡在吨位没算、机床压不动，白拉回去重排工序。
回弹补偿量怎么给才不返工
SPCC折90度回弹约2到3度，上模做成88度过弯就拉回来了；SUS304要给5到8度，高强板干脆压底，让回弹归零最省心。补偿量的底线就一条：别拍脑袋，拿料试折三件再定。
回弹这东西跟弹簧一个道理，你压它它记着劲儿，一松手就往回弹一点。料越硬、R越大，记的劲儿越大。常用的补偿路子就三条：一是过弯，把上模角度做小2到3度，折完弹回来正好落在90度；二是压底，折到位后继续加压把贴合段压实，回弹基本归零，代价是吨位翻几倍；三是补偿R，把模肩R故意做大或做小，让料多绕一点再弹回来。
我的习惯是软料走88度过弯，省事，模具寿命还长。不锈钢和不调质的高强料就直接上压底，反正回弹不稳，过弯做过头了负差照样超。对了，说到角度公差，好多采购在图上随便标±15分，其实自由折弯的稳定水平就在±30分上下，要±15分就得压底，模具结构完全两样，报价能差出去两三成。图纸阶段把这个谈清楚，比试模后扯皮强多了。
补偿量别抄书本，同一牌号不同炉批的料回弹都能差出1度。我的土办法：正式开模前拿同卷料条在折床上试折三件，万能角尺量实弹量，取中间值做补偿角。三件误差超过半度的，这批料先别急着开模，找材料商说理去。
支架件实例：从展开长到过弯角一次算完
2毫米SPCC的L形支架，外形两直边50和35，内R取2，展开长约81.5毫米，V槽选12毫米，每米约22吨，上模做88度补偿回弹。从头到尾就五步，照着走一遍就会。
第一步定料定R。SPCC，t=2，最小内R按1个t取R2，没毛病。第二步算展开长。中性层系数K取0.42，中性层半径=r+Kt=2+0.84=2.84毫米，弯曲区弧长=π÷2×2.84≈4.46毫米。两段直边各扣掉一个r和一个t：50-2-2=46，35-2-2=31。展开长=46+31+4.46≈81.5毫米。
第三步验孔边距。图上孔到折弯线4毫米，规范要求不小于R加2倍板厚，也就是6毫米。4毫米的孔离折弯线太近，折的时候孔口会被拉成长圆，装配时螺栓根本吃不住。这就是我开头让客户改图的地方，挪到7毫米，留1毫米余量。
第四步选V槽算吨位。V=6t=12毫米，每米吨位650×4÷12≈217千牛，约22吨。这支架料宽120毫米，实际就2.6吨上下，车间里63吨的小折床闭着眼压。
第五步定补偿。试折三件SPCC，实测回弹2度半，上模角度就做成87度到88度，靠过弯拉回90度。一副单槽折弯模，模费六千出头，七天交模，试模一次过。整个流程里最值钱的就是第一步和第三步那两句口诀，R跟料走，孔离线6毫米开外，剩下都是套公式。
那个配电柜支架后来量产了三千多件，角度全在±30分以内，一件没裂。客户现在来图先问我一句R和孔位行不行，再谈价。折弯模具设计说难不难，就难在开头那三个数没人替你定，料一换就得重算一遍。手上这张表和这条算例，你存着，下次来图先套一遍，心里就有底了。
常见问题
折弯件展开长总是差一点，怎么修？
K因子别当查表题做，同一卷料试折三件反推才靠谱。我一般先按0.42算，折完量实际尺寸，差多少修多少，第二副基本就准了。
不锈钢一折就裂边怎么办？
先看料边毛刺是不是朝外，再把内R放大到1.5个t以上，下料时让折弯线垂直于轧制方向。还裂就压槽再折，别硬来。
普通V槽能折出图纸上的小R吗？
自由折弯的内R由V槽宽度决定，约是槽宽的0.16倍，12毫米槽折出来就是R2左右。要R1只能尖刀压底，或者先压槽再折。
折弯顺序怎么排不容易打件？
先大角后小角，先中间后两边，有干涉的边留到最后一道。排之前拿纸板折一遍，比什么仿真软件都快，这是老师傅教的土办法。
