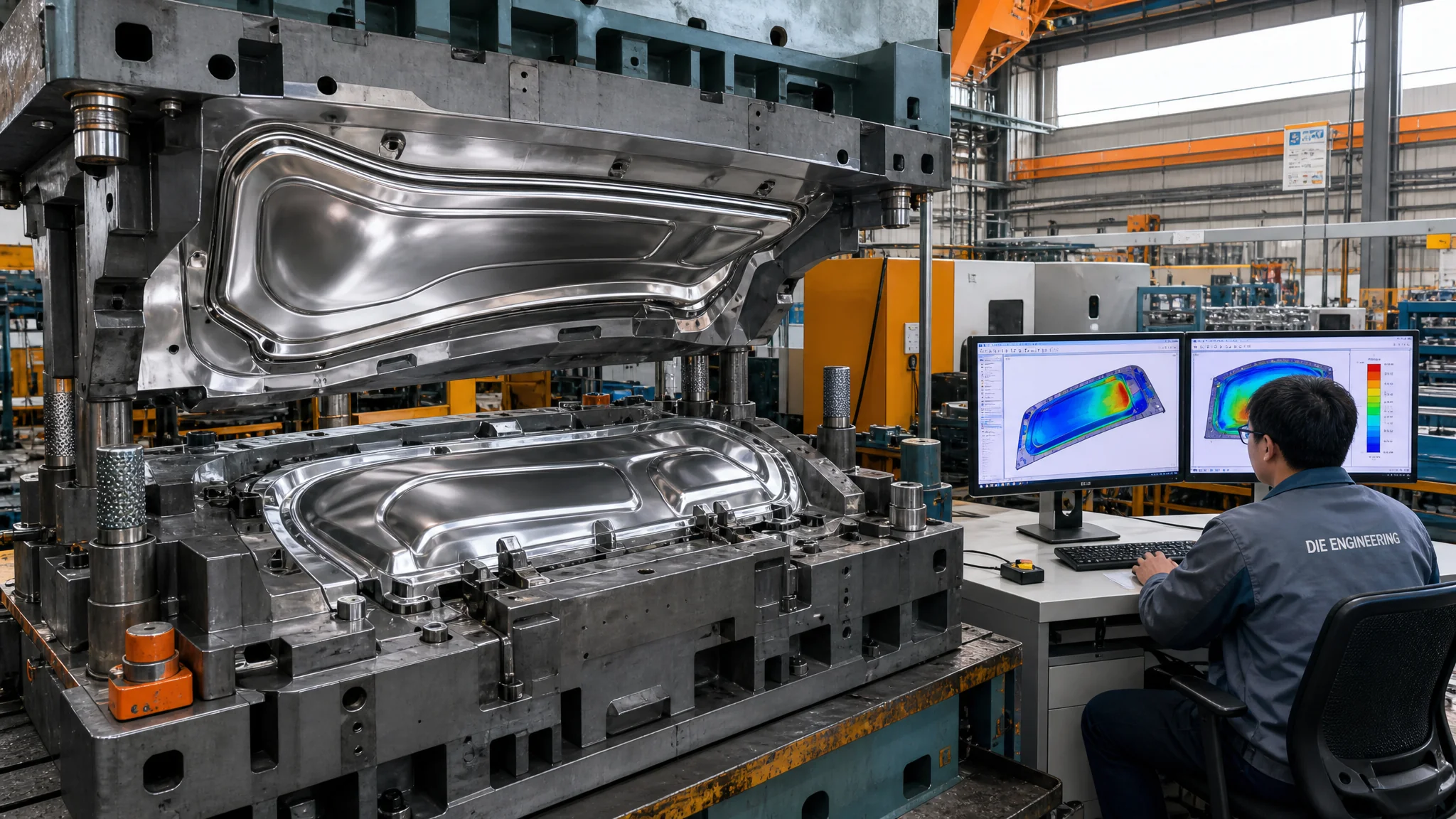

汽车冲压模具设计怎么做？工序排布、回弹补偿与调试要点

做五金冲模的朋友第一次翻开汽车冲压模具设计的图纸，多半会愣一下：怎么全是OP10、OP20这种编号？工艺补充面是什么？回弹补偿还要一轮一轮迭代？我入行头两年也是这么懵过来的，直到跟完一套车门内板的完整项目，才明白覆盖件设计自成一套语言。这篇文章把这门语言拆开讲，从工序排布到调试收口，全是项目和现场里泡出来的东西。

先说清楚边界。网上讲冲压模具设计的文章一大把，但大多数停在"冲裁力怎么算、单工序模和级进模怎么选"这个层面，那是小五金的玩法。汽车覆盖件是另一个世界：一副侧围外板模具重三四十吨，拉延工序一根筋没调好整张板料就废，设计者手里握的是几百万元的成本。深度不在一个量级。

工序排布：OP10拉延定生死，后面全是收尾

覆盖件工序排布的基本盘四步：OP10拉延成型，OP20修边冲孔，OP30翻边，OP40整形冲孔。一副普通车门内板走四五道工序，侧围外板这种难的要六道起步，每道工序一副模具，顺序基本不能颠倒。

先解释行话。OP就是Operation的缩写，OP10、OP20是工序号，间隔10留出加序空间——评审时发现OP20修边量太大要拆成两道，后面可以插OP25，不用全部重编号。这套编号是主机厂和模具厂之间的通用语言，你说OP10，对方立刻知道是拉延模。新手把工序号说乱，车间老师傅马上就知道你是外行。

为什么拉延永远排第一？因为拉延把平板料拉出立体型面，材料经历了大塑性流动，后面所有工序的基准都在这一步定型。拉延挂了，修边模做得再精密也是白搭。一个车门内板大概0.7-0.9mm的冷轧板，拉延深度60-80mm，一次拉延成型；侧围外板A柱那一段曲率陡，压料面得绕着造型走。排工序时我们团队的原则很土：先看拉延能不能成，CAE过不了开裂起皱评估，后面全部免谈。

修边冲孔为什么放第二？因为拉延后零件是带工艺补充面的"半成品"，多余的料得先切掉，翻边才有边可翻。这里有个新手坑：冲孔位置。零件面上那些安装孔，如果在OP20就全冲掉，OP30翻边一拉，孔位跟着料走，位置度全飘。规矩是跟翻边线相邻的孔，放OP40翻边之后冲。我见过一套翼子板模具，OP20冲的孔到OP40翻完边偏了0.6mm，图面公差正负0.5mm，整批装车干涉，最后补一道工序收尾，主机厂那边的脸色我到现在记得。

翻边和整形放末尾，是因为它们决定零件的最终边界和R角清晰度。整形说白了就是翻边的精修版，把上道工序留下的回弹和角度误差硬压回去。翻边方向也要在排布阶段想清楚——能正翻的别侧翻，正翻模便宜耐用；侧翻得上斜楔，一套模塞十几个斜楔机构，成本和故障率都翻倍。

DL图和模面设计：先画工艺，再画模具

DL图（Drawing List，冲压工艺布置图）把每道工序的料片状态、翻边线、取向、送料方向、回弹补偿原则全部画死，是设计的源头文件。模面设计则是把产品面加上工艺补充面，做成拉延凸模型面。模具厂所有出图的依据，都从这两样来。

很多新人以为汽车冲压模具设计就是画模具结构，其实结构是最后一步。DL图阶段占掉整个设计周期三成的时间，而且是最值钱的三成。压料面怎么选、拉延方向怎么定、工艺补充面给多少，全在这里定死。拉延方向选不好，一副模具里上巧了正冲能成的件，硬要侧冲，斜楔加两个，模费多几十万。主机厂工艺部门牵头出DL图，模具厂在同步工程阶段就参与进去，图冻结之后改一条翻边线都得走变更单，所以接单前一定把图啃透。

工艺补充面是模面设计的核心手艺。产品面之外，你得给材料流动留出过渡面：压料面要光顺、坡度尽量平缓，凹模R角别小于5-8mm，不然材料流不动。补料的原则是"够用就好"——补多了浪费材料还增加拉延深度，补少了成型不充分，型面刚性差，零件一按一个坑。我师傅的口诀是：压料面展开比产品面每边大40-60mm，凹模R角先给8mm，CAE跑完再收。土，但管用。

想看拉延成型的底层机理，这篇拉伸成型工艺与模具结构详解讲得更基础，可以补课。CAD软件层面，汽车覆盖件圈基本被UG NX垄断，选型分析我们写过一篇模具CAD软件怎么选，这里不重复。

拉延模设计三件套：压料面、拉延筋、工艺补充面

拉延模设计三件套：压料面提供压料阻力基准，拉延筋调节进料阻力，工艺补充面引导材料流动。三样搭配的目标只有一个——让板料各方向进料阻力匹配材料流动需求，不开裂、不起皱。

拉延筋是三件套里最靠手感的一个。压边圈压住板料，光靠压边力调阻力太粗，拉延筋相当于在压料面上砌几道半圆截面的"减速带"，材料过筋要经历弯曲反弯曲，阻力就上来了。布置原则：需要少进料的部位（曲率大、深度深的区域）筋多、筋高；需要多进料的平缓区不放筋或放单筋。筋的截面标准是半圆形，R一般取R5到R6，筋高从5mm起步调。

拉延筋调整的颗粒度，是我判断一个设计师有没有下过现场的试金石。仿真阶段调筋是改数字，快得很；现场调筋是钳工拿着角磨机和油石磨，或者补焊加高，一次动0.2-0.3mm，磨完试冲、洗件、刷蓝油看贴合。一套侧围外板拉延模，调筋周期两三周很正常。老师傅磨出来的筋顺滑，料过筋的走痕均匀；新手磨的筋有接刀痕，板料过筋直接拉出印子，外观件直接报废。

修边模和翻边模的设计逻辑跟拉延模完全不同，重点是刃口和斜楔。修边镶块之间留5-10mm交接量防接刀痕啃料，翻边模的斜楔机构占结构图大半篇幅，回程靠氮气缸或者弹簧强制复位。冲压模具结构怎么从单工序演进到复杂工序模，这篇冲压模具结构图解画得很细。

回弹补偿：仿真给方向，数据靠手攒

回弹补偿的做法：先CAE仿真算出回弹量，把型面反向偏置一个补偿量加工，试模实测偏差，再改补偿量迭代，直到零件在检具上合格。一般迭代两到四轮收敛，每轮两到五天，走完一套覆盖件的补偿要两周到一个月。

这一节是整篇文章我最想写的，因为网上讲回弹补偿的文章几乎全是理论，把"反向偏置补偿量"一句带过，可实际迭代里每一步都有坑。讲一个我全程跟过的案例，一个车门内板翻边工序，材料0.8mm冷轧板，窗口框那圈翻边回弹超差，检具上实测外张2.1mm，公差正负0.7mm。

第一轮，直接信仿真。AutoForm算出来回弹量1.7mm，我们按1.7mm做了反向补偿，翻边凸模型面过磨到位。试模一测：外张0.8mm，收敛了不到六成。为什么？板料批次力学性能跟仿真卡片上的标定值有出入，实际屈服强度偏高，回弹比算的多。这就是这行最拧巴的地方：仿真软件再准，输入的材料卡不准，输出就打折。做仿真前拿实际批次板料送去做拉伸试验，这个钱别省。

第二轮，按实测偏差残量补偿。还剩0.8mm外张，理论上补1mm（留点余量），但老师傅拦住了，说翻边R角处的过拉延状态没到位，先补0.6mm试。试完剩0.3mm。第三轮补0.3mm，收到0.1mm以内，合格收口。三轮下来二十多天。后来复盘，第一轮如果老老实实先做材料试验再跑仿真，可能两轮就收了。现在我们团队的死规矩：回弹仿真用实测材料参数，不用数据库默认值，就这一个习惯，平均每套模省一轮迭代。

回弹补偿还有一条经验：补偿量别一次给满。一次给满，过冲了往回磨比往上补难得多——往上补是补焊再过磨，工作量翻好几倍，型面还容易留焊疤。小步快跑，每轮收一半左右，看着慢，总周期反而短。做回弹分析用的软件，行业里AutoForm用得最广，AutoForm官网有针对汽车覆盖件的成型仿真方案说明，软件公司出的话得打折听，但工艺方法论部分值得看。冲压仿真和模具数字化的整体格局，我们在这篇冲压模具设计与制造全流程拆解里聊过。

模具结构：铸件实型铸造，标准件撑骨架

覆盖件模具模体用HT250或HT300灰铸铁实型铸造（泡沫实型消失模工艺），型面数控加工到位；高强板模具模体上MoCr合金铸铁加火焰淬火。导向用导板加导柱组合，斜楔机构回程靠氮气缸。模具结构是标准件的堆叠，别自己发明结构。

实型铸造为什么是主流？覆盖件模具体量大，动辄二三十吨，用整块钢锻不出来也没必要。实型铸造拿泡沫做出模体形状（包括减重腔和背部筋格），埋进型砂里浇铸，泡沫气化铁水补位，一次成型。模体铸完必须时效——不做时效，铸件内应力慢慢释放，半年后压料面平面度能飘出0.3-0.5mm，压不住料，冲出来全是飞刺。我们有套修边模外协铸造没做振动时效，交付三个月出这个问题，拉回厂重新铣基准面，那一单基本白干。

HT250和HT300怎么选？抗拉强度250MPa对300MPa，覆盖件模HT250够用，型面还要火焰淬火的高强度件模具上HT300或者MoCr。材料这块的门道，涉及合金铸铁和模具钢选型的，冷作模具钢怎么选那篇有对照表，不展开。

导向和氮气缸是被新人低估的两块。覆盖件模导向是导板（耐磨板）加导柱的组合：导板承侧向力，导柱定中心，大模单纯靠导柱，侧向力一上来导柱直接拉伤。氮气缸我必须给个明确态度：回程和压料用氮气缸，比螺旋弹簧贵不少，但力输出平稳、占空间小、寿命还长，斜楔回程这种工况，氮气缸比弹簧强一截，这是我用坏过好几套弹簧之后的结论。一副模十几个斜楔，弹簧回程的结构图看着就闹心。

调试阶段：研配、压料力、RPS三点定基准

调试三件事：研配（型面贴合率刷蓝油检查，压料面着色率要85%以上），压料力调整（气垫压力一档一档试），RPS检测点对基准（主基准面加两孔定位，测量全在检具上走）。调试周期一般两到四周，赶上高强板件拖到六周也有。

研配是钳工的主场。凸模型面机加工完有刀纹和让刀误差，钳工拿油石推，推完刷蓝油合模看贴合，红的地方高点继续推。外观件型面贴合率要求高，A面区域要98%以上，压料面85%起步。这活没有任何捷径，纯手艺加耐心。我见过研配师傅拿手一摸型面就知道哪里高0.05mm，这种手感是二十年推油石推出来的。

RPS（Reference Point System）是德系车企带进来的基准点系统，车身上每个冲压件都有主定位基准：一个主基准面、两个定位孔，全车身坐标统一。调试和检测全对RPS走，检具上那几个基准球和检测销就是RPS的物理化。为什么要强调这个？因为零件合格不合格，测量基准错了全是白测。有次供应商检具基准孔磨损超差没换，零件全检合格，到白车身焊装线上全部干涉，查了一周才发现是检具的问题。基准系统的钱，一分都不能省。

压料力调整跟拉延筋是一对搭档。气垫压力从低位档起试，起皱了加压、开裂了减压，同时配合拉延筋磨低或加高，两个变量一起动就没法归因，必须一次只动一个。现场工程师的本事就在这：判断先动哪个。我的习惯是先看开裂位置——裂在凹模R角附近是压边力大，裂在筋上是筋太狠，对症下药，别瞎调。冲压模具调试和制造工艺怎么衔接，模具设计制造不返工的四个车间细节里有更细的现场经验。

设计周期和团队：一副车门模，半年起步

一副车门件模具从接单到交验，行业普遍六到八个月：DL图和工艺设计一个月，模面与结构设计一个半月到两个月，铸造加工两三个月，调试两到四周收口。团队标配工艺工程师、模具设计师、CAE分析师、现场调试工程师，一个都不缺。

周期里最容易被压缩的是前期工艺。主机厂催得急，模具厂砍DL图评审时间赶开工，前期省的两周，调试线上两个月还回来。根据中国模具工业协会的数据，2024年国内模具行业营收超过3400亿元，汽车模具占了三分之一，竞争卷到骨子里，谁都在抢周期，但真正省周期的招是仿真算得准、一次研配合格率高，不是砍评审。

团队分工讲两句。工艺工程师出DL图定方案，是方向盘；模具设计师出结构，是发动机；CAE分析师跑成型和回弹，是导航；现场调试工程师，是那个真开车的人。四个角色里，现场调试工程师的话语权最能看出一家模具厂的成色——调试说了算的厂，返工少；设计师说了算的厂，现场天天吵架。想入行的话，汽车模具设计这条职业线的成长路径和薪资水平，可以看我们写的模具设计师工资水平解析，从学徒到主管的每一段都有数。

常见问题

汽车冲压模具设计一定要会CAE仿真吗？

想进主机厂模具部门或者头部模具厂，基本必须会。AutoForm的拉延和回弹分析是覆盖件设计的日常工具，不懂仿真你连DL图评审都插不上话。但别迷信仿真，材料参数、摩擦系数、网格质量都影响精度，仿真精度高不高，最后还得拿试模数据校。会算还要会验证，才算是真会。

回弹补偿一般迭代几轮能合格？

顺利的话两轮，一般三到四轮，赶上高强板或铝板件拖到五六轮也有。关键是第一轮别信数据库默认材料参数，拿实际批次板料做拉伸试验再跑仿真，能把迭代次数砍掉一轮。另外补偿量小步给，每轮收一半左右，比一次给满更快收敛，这是拿多套模具换来的经验。

车门内板和外板的模具设计难度差在哪？

外板难得多。外板是外观件，A面不允许任何缺陷，拉延模的研配率和型面光顺度要求高一个量级，连拉延筋走痕都要避开可视区。内板功能为主，孔位多、精度要求散，但回弹控制更费劲，因为内板料薄、型面复杂、翻边多。两副模的设计侧重点完全不同，工时报价也差出一截。

OP10的压料面和拉延筋定不下来，有什么快速办法？

没有快速办法，只有正确顺序：先定拉延方向，再定压料面，最后调拉延筋，顺序错了全推翻重来。压料面顺着产品面趋势走，坡度平缓光顺，展开每边比产品大40-60mm。筋先按仿真给的阻力分布布筋，试模阶段一次只调一个变量。急着两三个变量一起动，最后连问题出在哪都查不出来。

零基础想入行做汽车模具设计，从哪切入？

软件先过UG NX这一关，然后死磕冲压工艺基础——拉延、修边、翻边每道工序的机理要吃透，AutoForm跟着项目学。最快的路径是进模具厂从工艺助理干起，跟着一套模具从DL图走到调试，一个完整项目下来，比看半年教程有用。入行前的基础准备，这篇模具设计自学全攻略里有完整路线。

写到这里，我的态度很明显：汽车冲压模具设计的功夫，一半在图纸上，一半在调试现场。个人偏好说在前头——我到现在还坚持每套模至少跟两次试模，设计的判断力都是现场喂出来的，光坐在工位上出图，三个项目就会跟现场脱节。这行信息差就是成本差，一套模省一轮补偿迭代就是两三周周期，钱和口碑都从这里来。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
