冲压模具图怎么看？排样图与工序图读法

前几天有个刚转行的小伙子找我，说师傅丢给他一套连续模图纸，让他三天后跟着去试模。他盯着一沓图看了半天，只记住模具外形挺大，别的一点头绪没有。这种慌我太熟了。我刚进厂那会儿也是这样，把冲压模具图铺满整张桌子，从哪张开始看完全靠猜。

后来带我的老师傅点了一句：看图先分层，别一张一张平均用力。一套冲压模的图纸里，总装图管结构，排样图管料带，工序图管每个工位干什么，零件图管加工。你把每张图的任务分清楚，看图就从看热闹变成了查任务。排样图和工序图是新手最容易卡壳的两张，下面重点掰开讲。

一套冲压模具图一般有哪几张图？

一套完整的冲压模具图通常包含总装图、排样图、工序图和零件图，新手按这个顺序一层层往下看，不会乱。总装图画的是模具合起来之后的样子，主视图配俯视图，闭合高度、模架形式、导向方式都标在上面。排样图只有窄窄一条，画的是料带从头到尾怎么被一步步吃掉。工序图按工位拆开，一个工位一张。零件图最厚，每块模板、每个镶件都单独出图。

很多人一上来就扎进零件图，对着一块模板看半天，收获其实最少。模板上那些孔位，离开总装图根本不知道是给谁用的。结构基础没打牢的话，先把设计入门的内容过一遍再回来，看图会顺很多。冲压模具设计入门：从冲裁力计算到模具结构设计正好把结构名称和实物对上了。

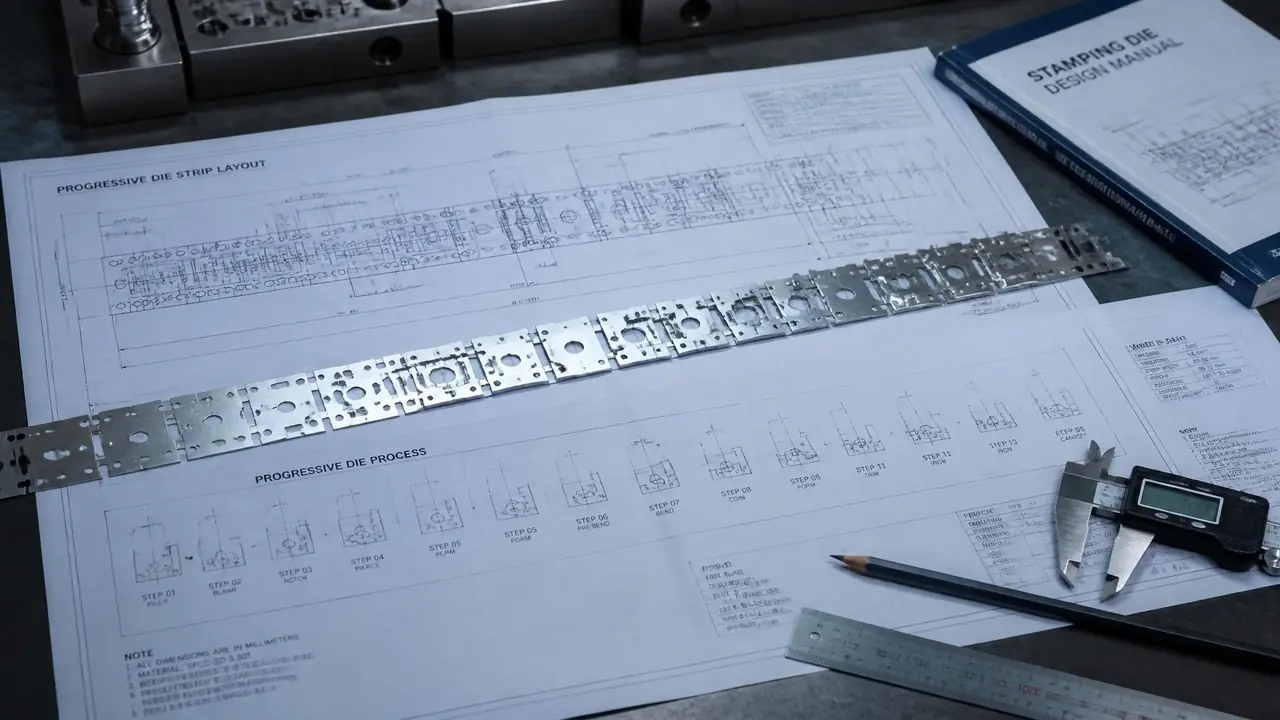

排样图怎么读：料宽、步距、搭边三个数

读排样图先抓料宽、步距、搭边这三个数，再用零件面积除以步距乘料宽，自己核一遍利用率，四个数对得上这张图才算过关。步距是料带每送进一次走多远，多数时候等于冲压件展开后的最大尺寸加一个搭边。搭边是留给料带的边框，行业里普遍按料厚的一到一点五倍起步，料越薄越软越要留宽些。

别小看这几毫米。搭边不够，料带在模子里会拉变形，冲出来的边缘毛刺也大，严重的直接断带停机。我见过有人为了省料把1.2毫米板的搭边压到一倍以下，结果一班停机五回，省下的料钱还不够补电费。

载体是排样图上另一个关键。边料载体、中间载体、双载体，画法不一样，料带刚度也不一样。我改过一套1.0毫米冷轧板支架的排样，原来是单排列，利用率算下来不到62%，改成双排对置、中间载体之后排到70%出头。改图花了两天，一年省下来的料钱相当可观。这事让我记住一个理：排样图上每一条线，都是钱画出来的。

看排样图还要看工位顺序。正规画法是先冲导正孔，再冲裁，后成型，最后切断分离。顺序要是画反了，比如先成型再冲孔，孔的位置会被拉跑。你在图上看到导正孔永远排在最前面那个工位，这是行规，不是画图的人随手标的。

工序图怎么读：工序号、冲压力、基准位

工序图一张对应一个工位，先找工序号，再确认冲压方向、这道工序干什么、定位基准在哪，三样齐了才算看懂一张。工序号一般写在图角上，比如10工位冲导正孔、20工位落料，编号跳着走是给后续改模留位置。

冲压力标注通常给的是冲裁力，算法不复杂：冲切周边长乘料厚乘材料抗剪强度。拿周长400毫米、料厚1.5毫米、抗剪强度300兆帕的件算，冲裁力大概180千牛。实际选压力机还要乘一点三左右的安全系数，再加卸料力和顶件力。图上的数字要是比自己算的大一截，多半是这些余量已经加进去了，不用慌。

基准是工序图里最容易被新手跳过、又最容易出事的一栏。导正孔就是料带的导航仪，后面每个工位都靠它定位。我自己翻过一次车：一套连续模的工序图上有一处回弹让位槽，画在零件背面，我看图时没翻面，试模时料带走到第三个工位就拱起来，调了两个多小时机，最后回到图上才发现让位槽就在背面。打那以后我看工序图多了个死习惯：正面看完必翻背面，把所有凹的凸的圈一遍再下结论。

让位和空工位也别嫌弃。图上画着空工位不代表浪费，那是给料带留的呼吸空间。标注看不懂就问设计或者查厂里的标注手册，别硬猜，猜错的代价是试模时间。从图纸走到试模中间还有不少坎，这篇全流程拆解把每一步的检查点都列了，可以对照着用：冲压模具设计与制造全流程拆解：从产品图纸到试模量产的实战路线。

回到开头那个小伙子的问题，我给他的建议就一句：先别碰零件图，把排样图当故事线读，再把每张工序图当一集分镜看，三天够用。看图这事没有天赋门槛，吃的就两个字，顺序。顺序对了，一沓图很快就能变成脑子里模具开合的动作。

常见问题

排样图的搭边越小越省料，能不能自己改小？

不能随手改。搭边太小，料带送进时容易拉断、起皱，冲件边缘毛刺也大，严重的会把卸料板顶出印子。想省料应该在排样方式上想办法，比如改双排或者对置排，而不是动搭边下限。

工序图上标的冲压力比自己算的大，是不是图错了？

多半没错。图上的数字通常已经乘了安全系数，还包含卸料力和顶件力，这两项加起来占到冲裁力的两三成很常见。你先按毛坯周长重算一遍冲裁力，再往上加余量对比，差得不多就别纠结。

图纸上的厂内简写看不懂怎么办？

每个厂都有一套惯用简写，但常用符号翻来覆去就几十个。找老师傅要一份本厂的标注对照表，抄在卡片上揣兜里，跟两套模就熟了。别不好意思问，猜错标注的代价比问一句大得多。

先看排样图还是先看工序图？

先排样。排样图是整条料带的主线，工序图是每一站的细节。主线没明白就钻细节，看到哪个工位都像新的；主线清楚了，工序图就是往骨架上填肉，越看越快。
