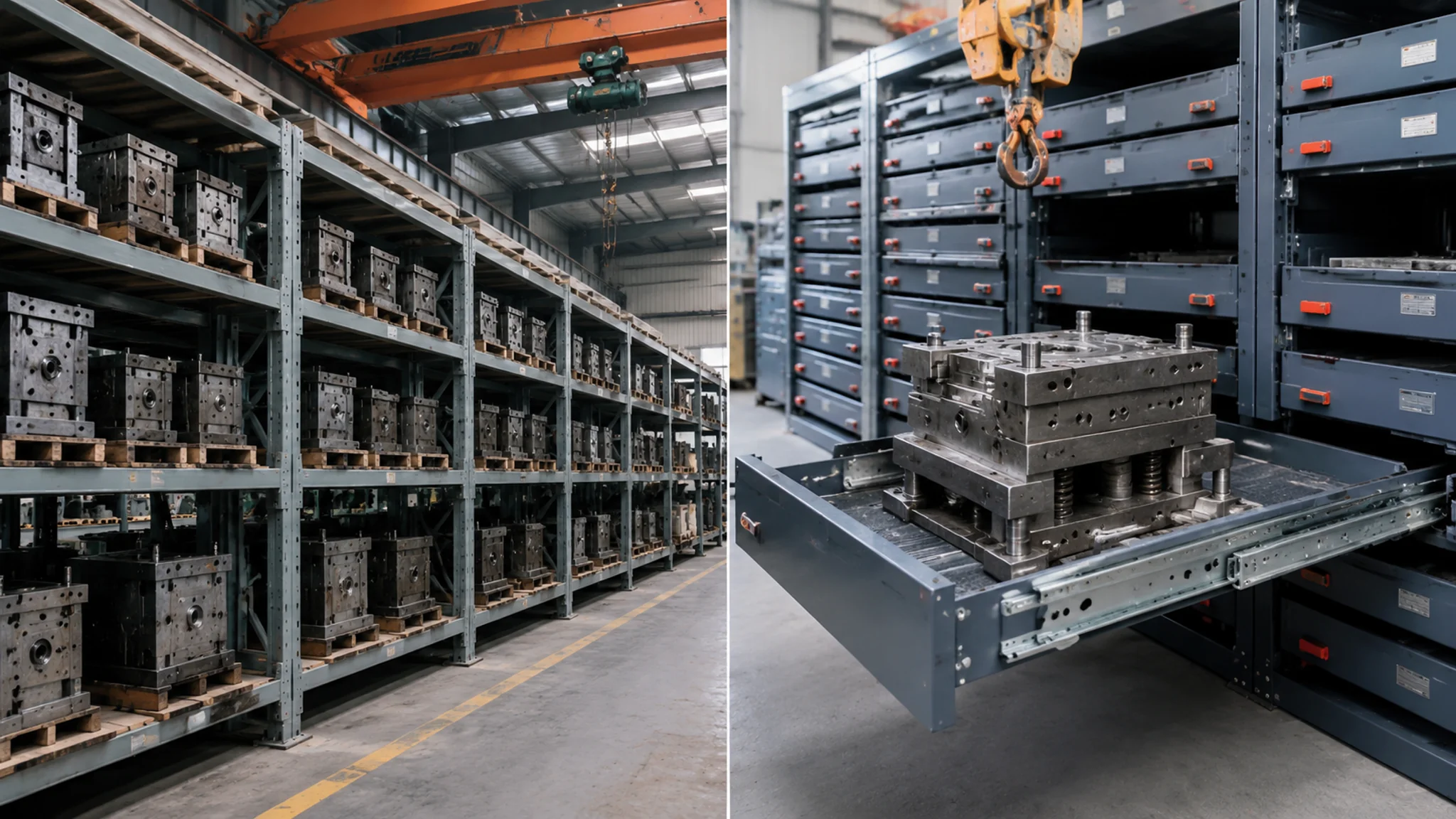

抽屉式模具架好在哪？和开放式货架对比后我换了整套仓库

先交代背景。我们厂注塑机从8台扩到14台，模具跟着涨到两百来套，老仓库那套开放式层板货架彻底不够用了。最惨的一次，一套化妆品盖子的模具压在第三层最里头，前面横着挡了三套模，行车吊不动，叉车进不去，三个师傅轮流用撬棍挪，挪完再复原，前后耗了40分钟。那天机台就干停着等模。

说实话那时候我才认真研究抽屉式模具架。之前一直觉得这东西贵、娇气，滑轨坏了修不起。后来跑了几家同行的仓库，又盯着供应商来装的师傅问了半天，决定先上两组试用。试完第二个月，我把仓库整套换了。

这篇就把这件事掰开讲：抽屉式结构到底特别在哪，跟开放式货架差在哪几个具体数字上，钱怎么算，滑轨怎么伺候。都是我们踩过坑之后的干货。如果你现在还在用层板货架或者干脆地面堆放，看完应该能少走两年弯路。

抽屉式模具架的结构，特别在哪三个地方

跟普通货架最大的区别是：抽屉式的每层托板装在滚珠滑轨或者轴承滚轮上，能整体往外抽出大概三分之二，模具直接送到你手边。加上限位销防止抽过头、定位销锁定回位，这一套结构决定了它"取模不搬模"的用法。开放式货架是死的，你人得凑到架子跟前去；抽屉式是板子凑到你跟前来。方向反了，干活的感觉就全变了。

拆开看三个部件。滑轨是核心，重载的用轴承滚轮式，轻一点的上加厚滚珠滑轨，单个滑轨标称承重从300kg到1000kg都有，一层两根滑轨并排受力。托板本身是Q235钢板折弯或者槽钢焊的框架，板厚普遍在3到6毫米，层高可以按你最大的那套模调。第三就是限位和定位——抽屉拉到头有硬限位挡块，推回去有弹簧定位销卡死，模具进出不会带着板子乱晃。

有个细节我一开始没在意，后来发现很值钱：托板前沿一般焊一排挡块或者开葫芦孔，用来挂模具的吊环螺钉。模具抽出来之后，行车吊钩直接对着模具重心下去，不用人伸手进架子里面去挂绳。就这一个动作，每次取模少两三分钟，还少一次夹手的风险。

单层承重500kg到2吨，怎么按模具重量配规格

市面上抽屉式模具架单层承重常见三档：500kg、1000kg、2000kg。选型原则就一条——按你最重的那套模上浮30%去配，别按平均值配。我们厂最大的一套两腔家电外壳模1.6吨，直接上2吨位，现在塞进去还有余量。

具体点说。500kg档适合小件模，瓶盖、密封圈、小齿轮这类几十到两三百公斤的，一个抽屉甚至能摆两套。1000kg档是注塑厂的主力，日用品、汽配中小件的模具大多落在这个区间。2000kg档板厚滑轨全加粗，抽出来的时候你能看到滑轨里的滚轮有小拇指粗，重模也稳。

这里有个坑提醒你：报价单上写的"单层承重"和"均布承重"不是一回事。有的厂家标2吨，小字注明是均布载荷，你把一个1.8吨的模具集中压在抽屉中间，跟均摊在整块板上，受力完全两码事。我们订第三组的时候就专门让厂家书面确认了"集中载荷"这个数，确认完心里才踏实。另外整架满载之后地面承压也算一下，2吨位四层的架子满载逼近8吨，普通车间水泥地面没问题，二楼仓库就别想了。

和开放式货架、地面堆放的对比，我用数据说话

同一批模具，三种存放方式我们都用过：地面堆放找一套模平均18分钟，开放式货架11分钟，抽屉式3分钟。占地和安全性差距更大——抽屉式不需要人进架体取模，磕碰和夹伤风险基本清零，这是我在两年事故记录里看到最实在的变化。下面这张对比是我拿秒表在车间实测的均值，前后跟了一个季度。

取模时间为什么差这么多？地面堆放最野蛮，上层的模压着下层的，先吊走上面才够得着目标，还得挪回去。开放式货架好一点，模具之间留了抽身位，但最里面的那套照样要"先挪邻座"——文章开头那40分钟就是极端例子，平均下来11分钟。抽屉式没有这个问题，目标模那层往外一抽，吊钩直接下去，3分钟里两分钟是挂绳摘绳的固定动作。说白了，把"腾位置"这个环节整个干掉了。

占地账要两面算。抽屉式架体本身比同容量层板货架贵不少，占地倒是省的：抽屉抽出之后过道不用留叉车作业宽度，我们那种用行车吊装的布局，架体间距留到1米就够（抽出长度按70厘米算的）。老仓库换抽屉式之后，两百来套模具从占380平压到260平，多出来的面积正好摆了两台新机台。

安全性这块我必须说重一点。开放式的取模，人要探进架子深处挂吊带，吊具在头顶上晃，这是我最提心吊胆的场景。地面堆放更别提了，模具之间垫木头块，木头一歪整个垛子都不稳。抽屉式取模人始终站在抽屉侧面或者正面一臂之外，模具出架的时候姿态是平的、可控的。两年下来，我们换模相关的磕碰事故从一年四五起降到一起没有。

配行车还是配液压叉车，我的一线用法

2吨以内的模具，我首选天轨行车（电动葫芦）加抽屉架，抽屉抽出来正对着吊点，最顺。没有行车条件的，就上抽屉底部带叉槽的款式，液压叉车从前方直接把整层托板叉出来，注意这条路线要求抽屉全抽或者托板可脱轨。两条路线我都跑过，感受差别不小。

行车方案的细节在于吊装位对位。我们装架子的时候拿激光水平仪校过，架体正面到行车轨道正下方留了2.4米——抽屉抽出70厘米，加上吊具和模具晃动的余量，够了。低于2米就悬，吊模的时候容易蹭到上层抽屉前沿，蹭一次掉一块漆，蹭狠了变形。

液压叉车方案是同行一个做冲压件的厂在用，他们模具普遍1吨上下，抽屉式架子配叉车取模，整层托板连模带板叉出来放到换模小车再推到机台。他给我算过，一台液压叉车加四组架子伺候六十套冲压模，比之前用行车排队等吊装省心。缺点是叉车路线要留3米以上通道，占地比行车方案大一点。你要是模具在1吨以内、厂房又没有行车，这条路线闭眼选。

换模效率这笔账，配合SMED算给你看

我们厂推快速换模（SMED）之前，一次完整换模平均52分钟，其中找模、取模、运模占14分钟。仓库换成抽屉式之后这14分钟压到5分钟，单次换模总时间降到43分钟。机台小时费按65元算，一年2200次换模，光取送模这一项省回的钱就有13万上下，不到一年半收回架子的投入。

为什么取模快了换模就快？SMED的思路是把内部作业（停机才能干的）转成外部作业（停机前干完的），模具准备是最大的一块外部作业。以前层板货架取一套模要人等叉车、叉车等人、挪邻座模具，流程时间是弹性的，经常准备不完机台就停了在那等模。现在取模是标准化动作，抽屉一抽一吊，时间基本恒定，才谈得上把外部作业排进换模计划表。我们后来甚至给每个抽屉挂了看板卡，机台停机前十分钟，模具已经吊到换模台旁边，水路接头都预接好了。

有人会觉得这跟精益生产书上写的一样。确实思路一样，快速换模那套方法工业界喊了几十年了，SMED在维基百科上都有条目，核心就是把换模压到个位数分钟。但抽屉式是把这套思路落到硬件上的那个抓手。仓库端不给力，SMED就是PPT。这句是我自己踩出来的。顺带说一句，别小看模具这一行的存量——中国模具工业协会的口径里，行业年营收早已站上三千亿量级（协会官网cdmia.com.cn能查到历年统计），全国多少模具躺在多少仓库里，仓储效率这块的浪费想想都吓人。

价格行情：一组几千到几万，钱花在哪

抽屉式模具架按组（一主一辅或者整架）报价，跨度很大：轻型抽屉组（3-4层×500kg）大概4000到8000元，中型1000kg档8000到15000元，重载2000kg一组1.5万到3万都有人喊。价差主要在滑轨形式、钢板厚度和焊接工艺上，别只看承重数字一样就比谁便宜。

拆一下钱花在哪。滑轨占整架成本三到四成，轴承滚轮式比重珠滑轨贵但耐冲击，模具砸下去的那种冲击，滚轮扛得住。钢板厚度从3毫米加到5毫米，成本涨20%左右，重载必须加。再就是看焊缝，正规厂家是满焊加探伤抽检，小作坊点焊了事，肉眼能看出焊点稀疏的别碰。我们第一组图便宜找了家报价低25%的，用半年抽屉开始跑偏，一边高一边低，推回去费劲，最后整组返厂换滑轨，来回折腾搭进去的运费和停工时间早超了差价。

对了，模具本身的存储环境也别光顾着架子。抽屉板是钢板不假，模具直接贴板放久了照样可能锈，尤其南方的梅雨季，我们是每层垫了防锈纸，模具入库前喷一层薄防锈油，具体做法可以看我之前写的那篇模具防锈剂选购，比这里的篇幅讲得细。

滑轨保养：三分钟一个抽屉，别偷懒

抽屉式模具架的命根子是滑轨，保养就三件事：每月清轨面铁屑灰尘、每季度补二硫化钼锂基脂、每次抽屉回位前看一眼定位销有没有归位。单个抽屉全套做下来3分钟，我们厂的保全工每月固定半小时搞定全部架子，一年下来零滑轨故障。

展开讲讲为什么是这三件。铁屑和塑料颗粒是滑轨第一杀手，抽屉推回去的时候碎屑会被碾进滚道，滚珠或者滚轮碾过就硌出麻点，麻点多了滑轨就开始发涩、异响。所以清轨比加油优先级更高。润滑脂别用普通黄油，高温高速场景会甩油，二硫化钼锂基脂粘附性好，重载低速正好对口。定位销那个一看，是防"假回位"——销子弹出来才算锁死，我见过模具没锁好、行车一吊整层抽屉被带出来的惊险场面，万幸底下没人。

另外有个隐性损耗点：抽屉别长期满载静置。一套2吨模在抽屉里放半年不动，滑轨滚轮接触点会有微变形，第一次抽的时候手感发紧。我们的做法是超过一个月不动的重载抽屉，空载抽拉两三个来回再取模。麻烦吗？麻烦。但比换一根滑轨便宜多了。

常见问题

抽屉式模具架和模具货架到底什么关系？

模具货架是个大类，抽屉式是里面的一种形态，兄弟款式还有开放式层板式和天车落地式。选型逻辑很简单：模具轻、周转快、套数多，上抽屉式；模具动辄三五吨的大家伙，抽屉滑轨做不了那么大，老老实实天车式。层板式的定位我在另一篇模具货架怎么选里写得更全。

抽屉最多能抽出多长，会不会翻？

主流设计是抽出架体深度的60%到70%，架体深度1米的话抽屉外露六七十厘米。不会翻，靠的是架体后端配重和地脚膨胀螺栓固定，重心始终落在架体支撑面以内。装的时候一定要打地脚螺栓，膨胀螺栓打进水泥地15厘米，这一步偷懒，满载抽出真有前倾风险。

2吨模具架能塞几层，层高怎么定？

常见3到4层，层高按你最高模具加15厘米余量定，别照平均高度省层数。我见过有厂按最小模定层高，结果最大那套模哪层都塞不进，只能立在地上吃灰。定层高之前把全部模具的闭合高度拉个清单排个序，一分钱不花，能避大坑。

老仓库改造，架子怎么规划布局？

大原则是"重模下层、常用中层、轻模上层"，通道按取模方式定：行车吊装留1米架间距加2.4米吊装位，叉车作业留3米通道。仓库如果还没系统规划过，建议先读读模具管理系统怎么选，把台账数字理清楚再动硬件，顺序别反。同批还有篇讲摆放规划的，思路可以互相印证。

抽屉滑轨卡死了怎么办？

先别硬撬。九成是轨面有异物或者滚珠碎裂。把抽屉上面的模具吊走，空载试着抽拉，能动就清理轨道补脂；纹丝不动就是滚轮卡死或者变形，找厂家换那根滑轨，别自己拆——滑轨内部预紧结构拆了装不回去。这也是我建议选本地有售后点的厂家的原因。

写到这把老本都掏了。抽屉式模具架这东西，我的偏好很明确：注塑厂模具在2吨以内、套数上五十，就值得上，越早上越早受益；模具超重的或者套数少的，别硬凑，老老实实天车式或者层板式。这次换仓库我最后悔的是没早两年下决心，白多熬了那么多个40分钟。模具的账，从来都是省出来的。

觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
