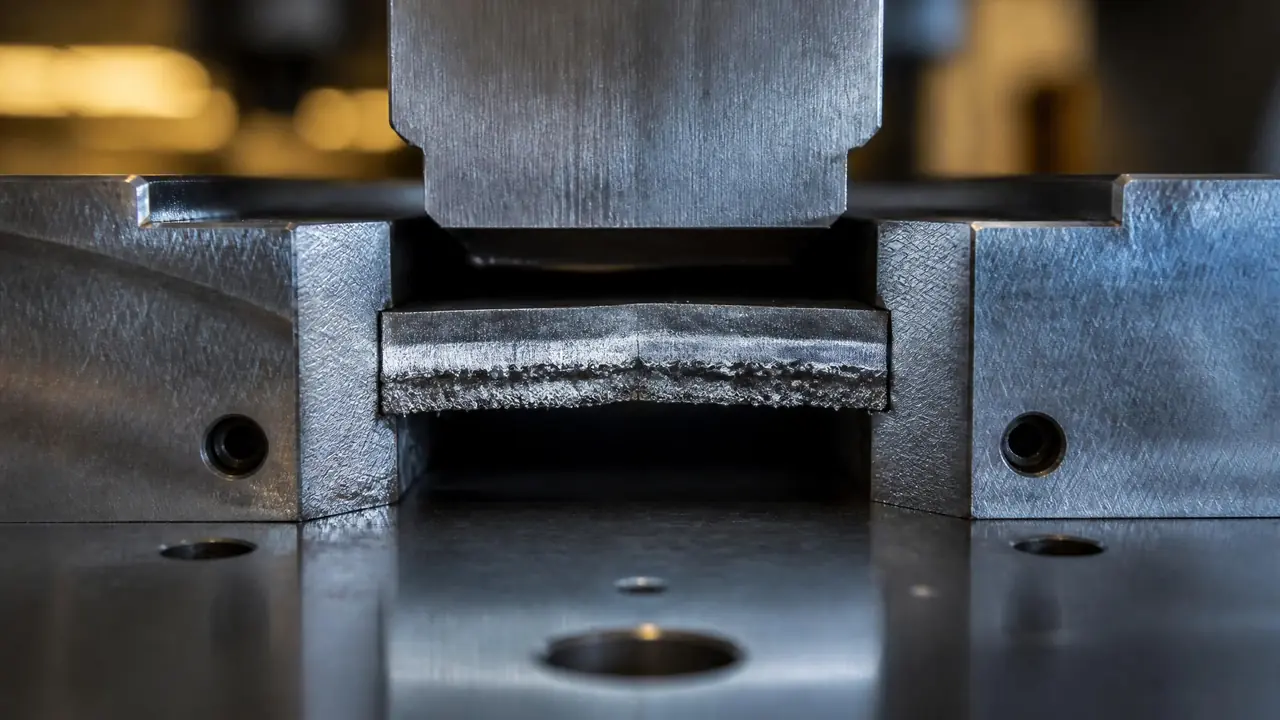

切断模具的间隙怎么定？断面质量与刀口寿命
直接给结果：切断模具的单边间隙，行业普遍按料厚的5%到8%取值，比间隙大小更要命的是间隙装得匀不匀。毛刺突然变大先别急着改数值，先压印查找正，再摸刃口钝没钝。
切断模具的间隙到底取多少，车间里各有各的说法，有人说料厚的十分之一，有人说百分之五，新手听得心里没底。去年我们接一批3毫米厚Q235板的切断活，新模试切断面挺漂亮，冲了不到两万次毛刺就挂手。拆下来一量，间隙一侧0.14毫米，另一侧0.26毫米。问题压根不在数取错了，在装歪了。
打那以后我定了个规矩：数值按行业普遍经验取中间值，功夫全花在找正和试切上。这篇文章把间隙取值、断面怎么读、刀口什么时候磨这三件事一次讲清，都是我们车间交过学费换来的东西。
单边间隙取多少？先记住料厚的百分之几
切断模具的单边间隙，行业普遍按料厚的5%到8%取值，软料取小、硬料取大，先按中间值做，试切后再微调。这个口诀听着糙，却是几代冲压师傅拿断面换来的经验值，方向不会错。展开讲：切1毫米上下的薄料，单边0.05到0.08毫米是常见档位；切3毫米以上的中厚板，0.15到0.25毫米都算正常。不锈钢比冷轧板硬一点，往上限靠；铝板铜板软，往下限压。记住一点，这些数是起点，不是终点。
为什么不能取太小？间隙一小，凸模和凹模两边的裂纹就对不上，断面中间会留一层撕出来的夹层，老师傅叫二次撕裂，看着光亮带宽，暗伤全藏在里面。冲切力也会跟着蹿，我们实测过同一套模切2毫米冷轧板，单边间隙从0.12毫米收窄到0.06毫米，冲切力涨了两成左右，机床的声音都不一样了。间隙太大同样不行，断裂带斜度大，塌角明显，毛刺粗得能挂指甲，料边还会把模口拉出毛沟。
三种状态摆在一起看更直观：
| 间隙状态 | 断面表现 | 毛刺 | 对刀口的影响 |
|---|---|---|---|
| 偏小（小于4%料厚） | 光亮带宽，中部有二次撕裂 | 细而高，容易回扎进间隙 | 冲切力大，崩刃风险高 |
| 合适（5%到8%料厚） | 光亮带约占料厚三分之一，过渡自然 | 细小均匀 | 刃磨周期正常 |
| 偏大（大于10%料厚） | 断裂带斜度大，塌角明显 | 粗大且带拉痕 | 模口易拉毛，料边质量差 |
说白了，间隙就是在断面漂亮和省刀口之间找平衡。我的偏好是往中间值再偏小一点点取，理由很实在：刃口崩了可以修，断面废了整批料都得报废，这笔账要这么算。
间隙不匀，比间隙取错数更伤模
间隙一侧大一侧小，毛刺会分区域：窄边光亮带偏窄、毛刺细高，宽边毛刺粗大带拉痕，这是找正出了问题。判断办法很土但管用，切一张软铅皮或者厚纸压出印子，拿放大镜看四周间隙分布，一目了然。
开篇那套模就是典型。凹模是线切割割的，当初穿丝孔位置偏了半根丝，装配又没认真找正，四个边的间隙差出0.1毫米还多。断面的毛病特别有规律，靠一边的毛刺能到0.15毫米，对面那侧只有0.04毫米。一看就不是刃口钝化，钝化的毛刺应该一圈均匀变大。后来把凹模拆下来重新找正，再压铅确认，毛刺马上回到0.05毫米以内，那套模一直稳到订单结束。
顺带说一句，刃口的加工方式跟间隙均匀性关系很大。慢走丝割出来的刃口，尺寸精度能做到正负0.003毫米上下，配合面一致性比铣削好一截，预算够就别省这道工序。车铣磨放电线割各工艺的门道，这篇模具加工五大工艺对比里讲得比我细，想深挖的可以去翻。
还有个坑我得点一句：切断模是单边受力的活，凸模切进料的时候受侧向力，会往空的那一侧跑偏。跑偏之后窄边间隙更窄，磨损更快，刃口崩得飞快，属于恶性循环。所以切断模的凸模导向必须做实，导向间隙别照冲裁模的老习惯放大，压板和固定板的配合也要盯紧。
刀口什么时候磨？看毛刺，别死磕冲次
毛刺高度超过0.1毫米左右，或者一圈毛刺明显不均匀，就该安排刃磨了，别等崩刃再动手。我们车间切2毫米冷轧板，Cr12MoV的刀口硬度做到60到62HRC，一次刃磨正常能撑两万到三万冲次，切不锈钢要打对折。
每次刃磨磨掉的量不大，0.1到0.15毫米，磨完口部是留极小的圆角还是保持锋利直口，看料定，软料留直口更利索。有人按固定冲次排刃磨计划，我不太认同。同一套模切不锈钢和切铝板，寿命差得远，死磕次数要么浪费刃口，要么带病作业。钝刃口还有个隐性代价：冲切力上升。我量过一次，钝口比新口的冲切力高三成上下，机床和模架都在替你挨打。
崩刃了怎么处理？小崩口，油石顺着刃口方向推几下还能顶一阵。崩得深就得补，现在主流是激光焊，热影响区小，补完重新割刃口基本不留后患，比氩焊省心太多，车间那台激光焊机就是被崩刃逼着买的。选型时我们对比过激光焊、氩焊、冷焊三种路子，这篇模具激光焊机实测对比把热影响区和价格讲得挺透，可以参考。
回到开头那套Q235切断模，它给我的教训很直接：间隙数值表谁都能查到，把间隙装匀才是真功夫。下次你的切断模毛刺变大，先压铅看分布，再摸刃口状态，最后才考虑改间隙数值，顺序别反了。这一步走对，断面和交期都保得住。
常见问题
切断模几乎没有废料边，间隙能照落料模那套算法吗？
原理一样，都按料厚百分比取值。区别在切断模单边受力更明显，凸模容易跑偏，所以导向和找正要比落料模做得更足，数值本身不用另起炉灶。
不锈钢和铜铝料，间隙要不要区别对待？
要。不锈钢硬而且粘模，单边间隙往8%靠，刃口硬度和涂层也要跟上。铝、铜这类软料反着来，4%到6%就够，取大了塌角很难看。行业普遍这么分，最终以试切断面为准。
刀口崩了一小块，补焊靠谱吗？
看崩的深度。零点几毫米的小口子，激光焊补后重新割刃口，用起来跟新的差不多。崩到两毫米以上或者崩在配合面上，就得掂量补焊成本和换件价格哪个划算，别硬补。
试模时断面挺好，量产几万次毛刺突然变大，先查哪里？
先查间隙均匀性，很可能是侧向力把凸模推偏了，压一张铅皮就能看出来。再摸刃口有没有局部发亮的小平台，那是钝化的前兆。两项都正常，才回头核对这批料的厚度和硬度是不是换了批次。
