合页模具冲什么？五金铰链的级进冲压

合页模具冲的是什么？就是你家门上那副铰链——两片页片、一圈卷筒、一根销轴，全部从一条冷轧钢带上冲出来。很多人以为合页就是个简单冲压件，随便开个模就能打，等真下单一套才栽在卷筒上：筒缝张口、筒孔椭圆、销轴装不进去，整批货卡在装配线上。

我亲眼看过一套四寸合页模试模。前四个工位顺顺当当，到卷圆那一步，筒缝裂开接近半毫米，穿销直接卡死。模房师傅加了道预弯，把回弹量重新收了收，第二天才过。合页模的功夫，八成花在卷圆这一下。

合页模具从头到尾冲哪几道？

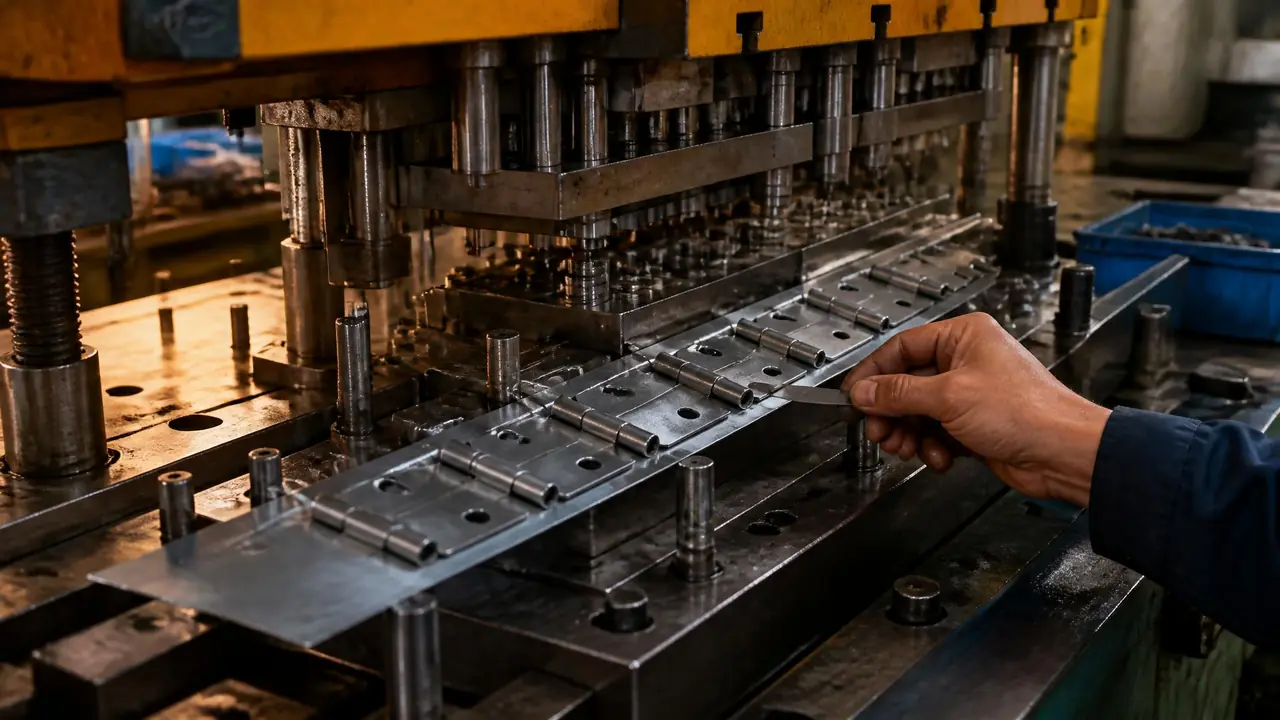

一副典型合页级进模五到八个工位：冲孔、切边落料、压筋、预弯、卷圆、折弯、切断，一条料带一次走完。页片上的螺丝沉孔和销孔放在最前面冲，因为后面料带还要往前送，这几个孔就是后续工位的定位基准。中间的压筋（老师傅叫打凸）是给页片加出加强筋，防止合页装上门以后发软下垂。

排样是这么走的，我按常见四寸合页的排法列一张表：

话说回来，工位数不是死的。结构简单的小合页五工位就够用，带弹簧片的弹簧合页能排到十个工位往上。料带一出二还是一出四，直接决定你每片合页的材料成本，这一步在设计阶段就锁死了，模具做好再想改，等于重开一副。

料带本身也有讲究。民用合页最常见的是0.8到1.2毫米的冷轧板，好点的用08F或SPCC，表面要做烤漆电镀的还得控制料带的平整度。料宽公差直接喂给导正销，来料宽窄忽大忽小，再准的导正销也救不回来。所以下采购单的时候，钢带的宽度公差和模具的设计要一起对，很多厂把这两件事分开管，出了批锋互相甩锅，我见过太多次了。

卷圆工位为什么是整副模具的命门？

卷圆就是把切好形的料带端头卷成合页筒，回弹量算不准筒缝就张口，销轴根本装不进去。0.8毫米冷轧料卷直径3.5毫米的筒，R槽往往要往小收0.15毫米左右来抵回弹，具体收多少得靠试模摸出来。

卷筒的原理不难：把页片一端的料弯成圆筒，两片合页的筒上下相扣，穿进销轴就能转。难在冷轧板弯过去会弹回来一点。回弹量跟料厚、材料硬度、筒径都有关系，没人敢拍脑袋给准数。我的做法是第一版按回弹角5度左右估，试模时拿塞尺量筒缝，张多少补多少。

不同料厚差别也很实在。1.0毫米以上的厚料卷筒，回弹相对好压，R槽收半毫米上下就有感觉；0.6毫米的薄料反而娇气，收多了起皱，收少了张口，得在预弯和卷圆之间多拆半档。料越薄，工位给得越宽裕越好，这是拿好几套模换来的体会。

还有一个坑是筒孔椭圆。卷圆靠上下R槽挤压成型，料带送进时压料不实，料一窜动，筒就卷成蛋形。前面那套模在卷圆工位前加了两排导正销，情况才稳下来。销轴的配合也有讲究：销径比筒孔小0.1到0.15毫米，转起来顺滑不旷，装门以后没有那种咯吱声。太紧穿不进还磨销，太松开关门有旷量，这两头都不能贪。

打批量的时候，卷圆工位磨损比冲孔刀口来得快。R槽长期挤同一圈料，表面拉毛以后，筒外圈就开始出划痕，电镀完更明显。模房一般会在卷圆嵌块上做镜面处理，磨损到一定程度就拆下来重新磨一刀再镀硬铬，这套保养做得勤，模具多打几十万冲次不成问题。

刀口选材和间隙，产量说了算

合页模刀口主流用Cr12MoV，淬火58-62度，冲不锈钢合页就换SKD11或粉末高速钢。冲裁单边间隙取料厚的5%-8%，0.8毫米的料留0.04-0.06毫米。间隙放大，毛刺跟着变大；间隙太小，刀口崩得快。

产量是选材的分水岭。普通民用合页一副模打三五百万冲次，Cr12MoV完全够用，刀口钝了修一次，修完还能再冲二十来万次。要是接的是长期大单，年产量奔着上千万片去，就有厂子上硬质合金刀口镶件，贵一两万，寿命能翻一倍往上，摊到每片合页上反而更省。

冲不锈钢合页又是另一码事。201料比冷轧板硬，刀口磨损快三成左右，间隙还得适当放大，不然崩刃给你看。我见过有人拿冲冷轧料的模直接去冲304，三天崩了两个冲头，最后整套刀口换材料重做，这笔学费不便宜。有条件的话，模具一开始就按不锈钢的参数设计，回头冲冷轧料没大碍，反过来就费劲。

试模环节别催太急。合页模正常要试两到三轮：第一轮看送料顺不顺、孔位准不准；第二轮收卷圆的回弹，量筒缝；第三轮才连冲几千次验毛刺和筒的一致性。行业里一副合页模从上机到交模，顺利的话十天半个月，被卷圆拖上一两个星期的我也见过。下单合同里把试模次数和修模责任写清楚，后面扯皮就少一半。

回到开头那句：合页看着不起眼，模里头的门道全压在卷圆和间隙这两处。你要是正准备订合页模具，先让模房把排样图画出来逐工位确认，试模那天第一件事拿塞尺量筒缝、手动插销轴，这两关过了，后面的量产基本不会出幺蛾子。

常见问题

一副合页模具大概多少钱？

普通四寸平开合页的级进模，市面上大多在3万到8万之间，工位多、料带一出四的会往上走。不锈钢合页模因为刀口材料升级，通常比冷轧料模贵两三成。报价低得离谱的，先问清楚含不含卷圆工位的试模修模费用。

合页筒直径和销轴怎么配才合适？

行业里常用的搭配是筒孔比销径大0.1到0.15毫米，比如销打3.5毫米，筒孔做到3.6-3.65。验收时拿销轴现场试插，转一圈不卡不晃就基本合格。批量大的，最好抽几片量筒孔的圆度。

冲不锈钢合页和冲冷轧钢合页，模具差在哪？

间隙放大一点、刀口材料升级、卸料力加大，这三处都得改。不锈钢的回弹也比冷轧料大，卷圆R槽要重算。同一副模先按不锈钢设计，冲冷轧料时微调就行，顺序倒过来基本要返工。

合页模具的寿命一般有多长？

Cr12MoV刀口总寿命大概300万到500万冲次，中间修三四次刀口很正常。硬质合金刀口能到一千万冲次往上。寿命到了多数不是整套报废，换刀口镶件和卷圆嵌块就能接着用，这笔预算下单前要留出来。
