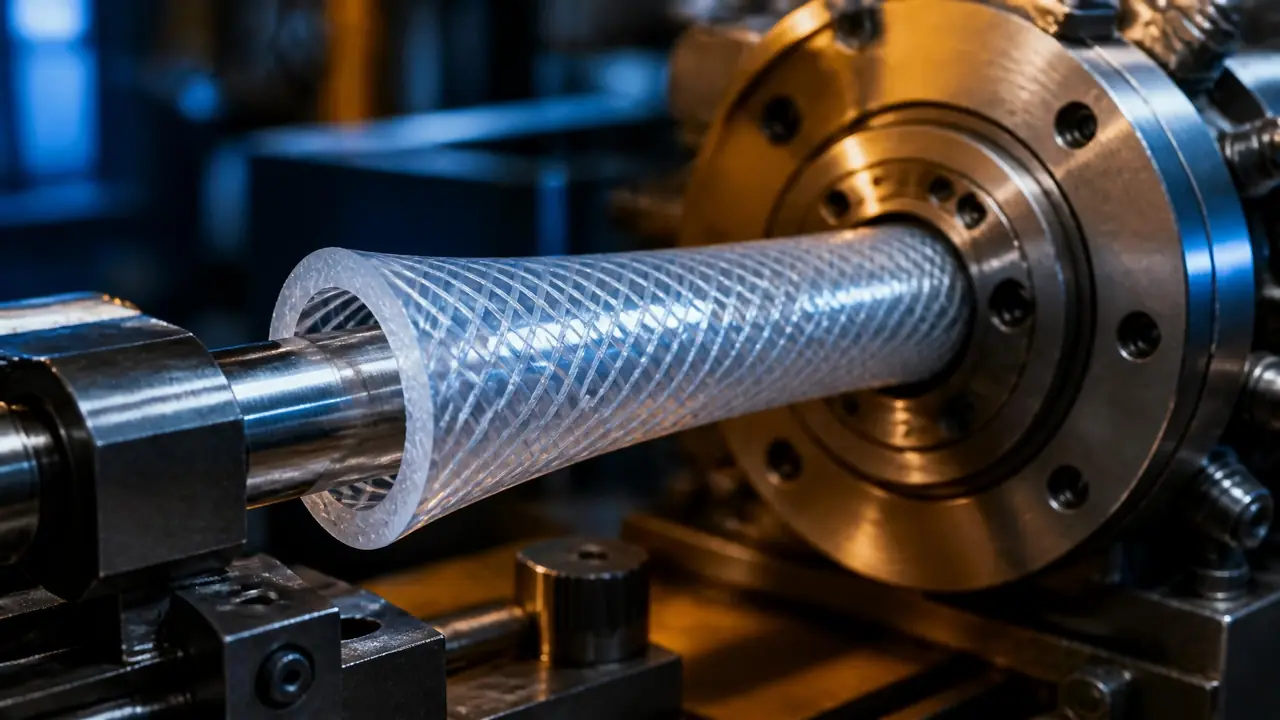

软管模具怎么定型？芯棒与编织

「芯棒到底做多大？」上个月车间新来的学徒拿着一张Φ8内径的软管模具图纸问我。我没直接报数。软管模具这行当，最怕的就是这种看着一句话能答、实际牵一发动全身的问题——芯棒尺寸连着收缩量，收缩量连着牵引比，牵引比又连着编织层的松紧，一环扣一环。我的看法写在前面：定型是芯棒和编织两头的事，单盯一头，迟早翻车。

去年我们接了一套PVC纤维增强淋浴管的模具订单。第一版芯棒照图纸8.0整做，试模量内径正合适，客户一打8公斤水压，管子像蛇一样拧成了麻花。查下来不是芯棒的错，是编织角编大了。这一跤摔得值，把定型链条上的每个零件都逼着重审了一遍。

软管模具的定型链条：芯棒管内径，编织管承压

软管模具的定型分两层：芯棒定内径和内壁质量，编织层定承压强度，外口模只负责收圆外径，三层尺寸互相咬合，缺一环就出废品。一根编织软管的成型顺序是固定的：内管先从模头挤出来，芯棒插在模头正中间，熔料从支架腿之间汇合包着芯棒走，内径和内壁在这一步就定了。内管随后牵进编织机，涤纶丝一上一下缠上去，编完再进外层包覆模头，熔料把丝网埋住，出冷却水槽一硬，尺寸锁死。

这套链条里三个零件各管一段。芯棒动一毫米，内径全变；编织张力大一档，内管表面起棱；牵引快一点，整体拉伸变细。我见过同行把芯棒公差磨到正负0.01毫米，结果编织机和牵引没配平，好模具照样出歪管子。定型是系统的事，不是单件的事。

芯棒定内径：收缩量、支架线和表面光洁度

芯棒直径不能照图纸内径做，PVC冷却要收缩，我们一般在内径上放大百分之二到三，再用牵引拉伸比微调到位。拿Φ8的淋浴管举例，芯棒实际做到8.18，出模量内径8.02到8.05，收缩加拉伸正好吃掉这0.15左右的差量。这个放大系数不是死的，料软料硬、水温高低都会挪动它，每换一种配混料都得重试一版。急不得。

材料上，芯棒常用40Cr调质后镀硬铬，批量大或者料里带玻纤的用H13氮化。镀层比基体重要，内壁挂料十有八九是镀铬层磨穿了。芯棒外圆磨到0.01毫米以内，粗糙度抛到0.2以下，管子内壁才有水亮的光面。芯棒的车磨工序跟一般模具零件一个路子，车铣磨线切割各有分工，这篇模具加工方式对比写得很细，可以对照着排工艺。

支架线是绕不开的坑。模头里几条支架腿把流道分开再汇合，料流接缝留在内壁上，就是几条淡淡的水纹。模头压力够高、料温配得平，纹能淡到打光才看得见；压力不够，手指都能摸出沟。客户验收打水压，渗漏十次有八次顺着支架线走。想更干净就换侧进料模头，成本翻着涨，内销管一般犯不上。

编织层怎么参与定型：54度44分和张力砝码

编织角贴着54度44分走，承压时管子既不伸长也不缩短；角度编小了打压变长变细，编大了整根管扭转打转。这是编织行业的中性角，丝线在这个角度受拉不引起长度变化，理论从绳网结构来的，放软管上一样成立。那套淋浴管第一版拧麻花，就是锭子张力没校平，实际编织角编大了。把24锭机的张力砝码逐锭过秤，重的换轻的，再编出来打8公斤水压，管子安安静静躺在桌上，一毫米都不挪。

张力除了管角度，还管内管的身材。校得过紧，内管表面起一节一节的竹节纹，外层料包进去也填不平；校得太松，丝网浮在面上，打压鼓出一个包。我们的土办法是编完用手转管子，手感发涩又转得动，就差不多。听着玄，编过几千米的师傅手一搭就有数。

编织距也要跟着管径走。管径大编织距小，丝叠成鱼鳞；管径小编织距大，网眼漏料。外层包覆时料温在190度上下，半熔的料往网眼里钻一点，把丝咬住，咬得好不好，直接决定丝层会不会在使用中串位。说到底，编织和包覆的配合就是温度加张力两件事。

芯棒定型还是真空定径，软管模具怎么选？

带编织层的软管只能走芯棒定型，真空定径套只管外圆，管不住内径；没有编织层的单层管，才可以省掉芯棒。三种方式摆在一起看更清楚。

波纹管是另一路数：几十对模块咬合着追料走，内芯杆定内径，模块定波峰，模块温度和气压配不好，波峰就瘪。给客户做软管模具选型，先问一句有没有编织层，答案基本就定了。客户要承压，别报真空定径的方案，那是白做。

回到学徒那个问题。芯棒做多大？先把编织角、牵引比和料的收缩问清楚，数字是算出来的，不是背出来的。软管模具的定型从来没有一步到位，试模表上多记两行参数，交模的时候就能少熬两个通宵。

常见问题

软管模具的芯棒用什么材料好？

内销管用40Cr调质加镀硬铬就够，量大或者料里带玻纤再上H13氮化。重点是镀层和抛光，挂料比磨损更常见，镀铬层一旦磨穿就批量挂料，得及时重镀。

编织软管打压后变长是什么原因？

九成是编织角编小了，低于中性角。先查锭子张力和编织距，别急着动芯棒。也有少数是外层包覆太薄，承压全靠内管硬撑，加厚外层就能压住。

软管内壁的支架线能彻底消除吗？

常规支架式模头能淡化到几乎看不出，彻底消除难，除非换侧进料或者螺旋芯棒式模头，模具成本要上一个台阶。做外贸单、验收标准严的，这笔钱值得花。

一套软管模具试模要多久？

顺的话半天到一天，最花时间的是编织和牵引的配合，换一批料还得重调。我们赶工期试过三小时交样，代价是当天的报废料够编半卷管，不划算。
