热冲压成型模具是什么？高强度钢板红热成形的模具设计

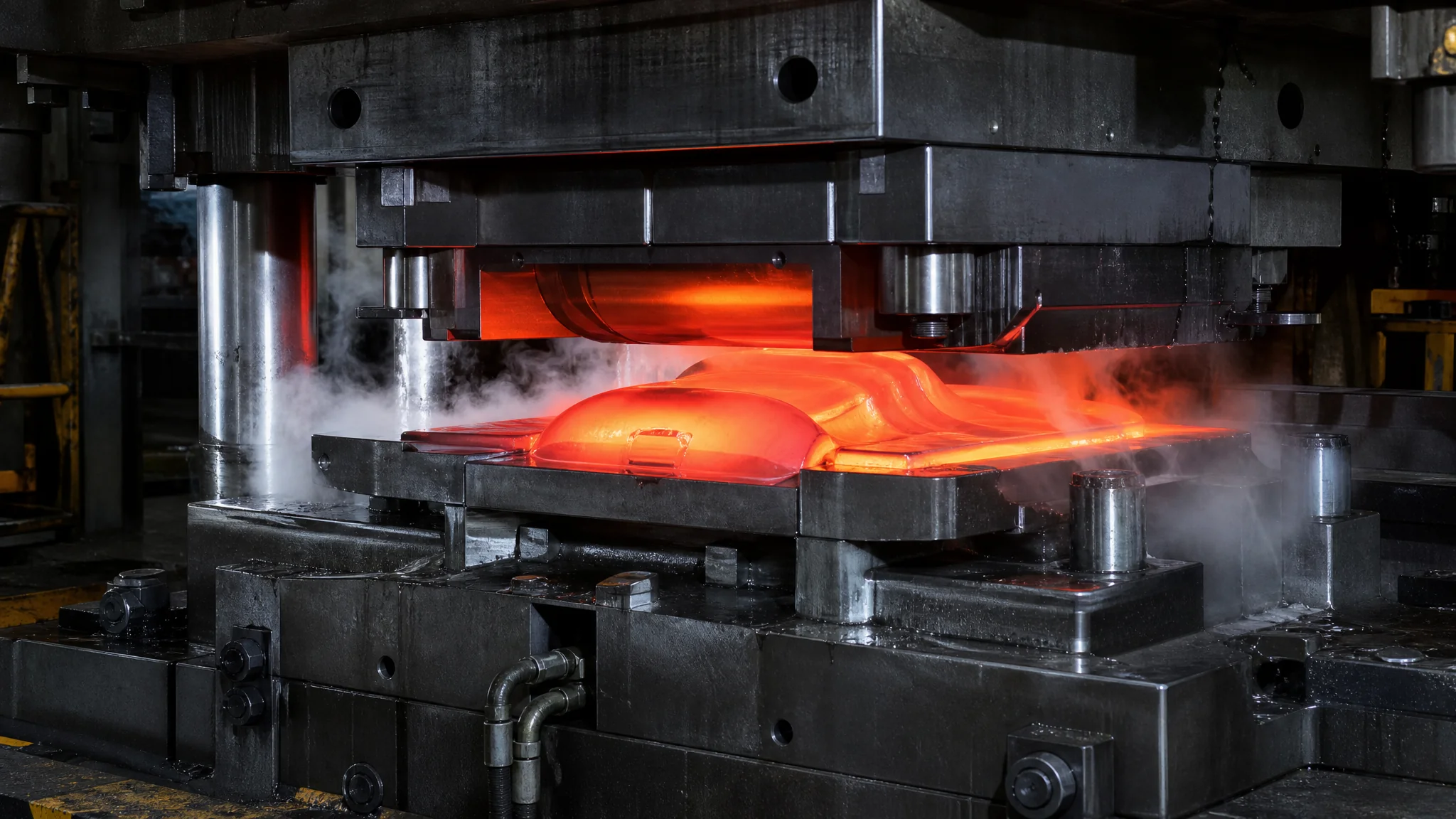

第一次站在热冲压线边上，我脑子里就一个念头：这不是冲压，这是打铁。炉子里出来的板料是橙红色的，晃眼睛，机械手夹着往模具里送，液压机合模，滋一声白汽起来，十几秒后取出来的件已经变成黑灰色，硬到锉刀打滑。热冲压成型模具干的就是这个活：把一块600MPa级的普通硼钢，变成1500MPa的超高强度安全件。

这行里外号叫"红热成形"，官方叫热成形或者热冲压。国内干这行的厂子常说一句糙话：模具是捎带的，冷却才是主业。我深以为然。这篇就顺着工艺原理、模具冷却设计、跟冷冲压的差异、应用和行情这条线，把我这几年在热成形模具厂里看到、摸到、翻过的车都写出来。

工艺原理：930℃烧红、合模成形、模具里淬火

热冲压的完整链路是：22MnB5硼钢板进加热炉，930℃左右保温几分钟完成奥氏体化，机械手转移到模具内，合模冲压成形，保压同时模具水路急冷，冷却速度超过30℃/秒，钢板组织转成马氏体，抗拉强度从600MPa级跳到1500MPa级。

展开讲。22MnB5是最主流的热成形硼钢牌号，德标里叫22MnB5，各家钢厂有各自的商用名，成分核心就是那一点硼（大概0.002%到0.005%的量级），硼能大幅提升钢的淬透性，让不太快的冷却速度也能淬透。供货态的22MnB5抗拉强度也就500到600MPa，跟Q345一个档次，软，好冲。进了加热炉烧到930℃左右，钢的组织变成奥氏体，塑性好到离谱，一段圆角能拉得很深都不裂。

奥氏体化完的板料出炉时通体橙红，温度窗口很紧。从出炉到进模合模，一般要求几秒钟内完成转移，板料每多暴露一秒都在掉温，掉到850℃以下奥氏体化就开始不完整，后面淬出来的强度就打折。所以你看热冲压线的节拍是机械手、液压机、模具三家一起逼出来的，慢一拍整批料的强度就心里没底。

合模成形跟保压冷却是叠在一起发生的。模具合上把板料压成A柱、B柱的形状，水路里水流猛冲，把钢板从900℃左右拽到200℃以下。只要冷却速度维持在30℃/s以上，奥氏体就来不及转成铁素体珠光体那种软组织，直接切到马氏体。马氏体有多硬，这么说吧：热成形件落料后的切边工序不能用普通模具剪，得激光切割，剪刀口根本啃不动，这也是热冲压产线后面必配激光切割线的原因之一。机械手、转移节拍这些外围设备怎么配合，属于模具之外的生产线工程，想补课的同学可以翻翻模具制造全流程十二道工序，把模具本身在整个制造链条里的位置先摆正。

模具的核心是冷却：水路设计决定组织和节拍

热成形模具八成功力在冷却水路。水路到型面的距离、水路间距、水流速度，直接决定钢板的冷却速度和组织转变；冷却上不去，等同一套贵了几倍的普通冲压模。冷却不良的典型后果就是软点——零件上局部硬度只有HRC30出头的区域，敲一下就凹。

软点这个事我亲身处理过一回。一套门槛梁模具，试模件送去做硬度mapping，正常区域HRC46到48，中段有个巴掌大的区域只有HRC32。客户直接把件退回来了。拆模查水路，最后发现那一片有条水路堵了半截——出厂时钻屑没清干净，水流量只剩正常的三成不到。通了水路重新试，硬度拉平到HRC47左右，整件事前后折腾一周。从那以后我们车间立了规矩：热成形模具出厂前必须做流量测试，每条水路逐条卡流量，差值超过15%就返工。就这一条土规矩，值很多钱。

水路布局现在就两个流派：传统钻孔水路和随形水路。钻孔水路是在模芯上钻直孔，加工便宜，堵了也容易疏通，毛病是孔是直的、型面是弯的，孔到型面的距离没法均匀，深腔位置冷却就是慢半拍。随形水路是3D打印的路线，用金属打印一层层把水路"长"在离型面等距的位置上，冷却均匀性和节拍都能拉开一截，复杂件的硬度散差能压到HRC2以内。缺点也直白：贵，打印模芯比锻坯加工贵不少，而且内部流道弯弯曲曲，日常清理得靠专业设备。我们的取舍偏明确：平板特征多的件（防撞梁这类），钻孔水路够用；A柱、门槛这种带深腔和复杂曲面的，咬着牙上随形。3D打印在模具里的应用面比很多人想得宽，3D打印模具的应用与玩法那篇讲得更细。

模具材料也得围着导热转。主流是H11、H13这类热作模具钢，耐得住九百多度的板料反复烫，配合水冷把模温压在150℃到200℃的区间；高热负荷的镶块（比如凸台、拉延深度大的区域）会上铬锆铜这种铜合金，导热系数是模具钢的好几倍，能把局部热点强行拽下来。热作钢的门道在耐热抗回火那一套，这篇H13模具钢性能与应用可以对照着看。还有个容易忽视的：水路板焊和接头，热成形模具的水路接头在产线上天天高温循环振动，O圈老化比注塑模快得多，备件清单里O圈和快插接头永远多备一箱。接头选型的话，模具水嘴与快速接头里有专门讲。

和冷冲压模差在哪？间隙、回弹、寿命全是反的

热冲压模具跟冷冲压模具长得像亲兄弟，脾气完全是反的：凸凹模间隙要按板料热膨胀放大，回弹方向跟冷冲压相反（板料降温收缩是贴向凸模的），模具寿命按加热循环次数算，设计逻辑得整个换一套脑子。

先说间隙。冷冲压的冲裁间隙按料厚和材料取百分比，热冲压成形间隙得把板料在900℃时的热膨胀算进去——钢板线膨胀系数十几个10⁻⁶/℃，从900℃冷到室温，1米长的件要缩将近1厘米的量级。间隙不给足，合模瞬间板料还软，直接把模具卡死、型面拉伤。回弹也是反直觉的：冷冲压的回弹是往外弹开口变大，热成形是贴模冷缩，尺寸反而往里收，凸模得做补偿。各家算补偿量的方法都是项目数据喂出来的经验公式，别指望教科书里抄一个通用系数就完事。

寿命逻辑也不一样。冷冲模看刃口磨损，热成形模看热疲劳。型面被九百度的板料一遍遍烫、又被水路一遍遍冷，表面 eventually 会出现龟裂——行业里叫热疲劳裂纹，模芯用到一定循环数就得修模抛光甚至重新开镶块。这就是为什么热成形模具比同尺寸冷冲模贵一大截：材料要真空冶炼的热作钢、型面要氮化或者PVD涂层防护、水路加工和调试工时堆得高。冲压模具的常规设计思路那套基本功（冲裁力、结构、回弹）依然是底子，入门的可以看冲压模具设计入门补基础，但记住热冲压是站在这些地基上的另一栋楼。

说句有倾向的话：热冲压模具的设计难度，我认为被行业普遍低估了。看结构图就是一副拉延模，真上手才知道水路、热补偿、涂层、节拍这一堆变量互相咬。我见过冷冲模做得顶漂亮的厂子接热成形单，第一套模试了三个月。别迷信大厂，也别低估这门手艺。

用在哪、多少钱、什么厂在干

热冲压件的用武之地全是车身安全结构：A柱、B柱、前后防撞梁、门槛加强板、车门防撞梁、中通道，新能源车又加了电池包边梁这类新场景。模具价格行情大致是：单件模具（不含产线）几十万到两百万级别，设备投入才是大头，一条完整热冲压线（加热炉+液压机+激光切割线）动辄数千万。

为什么非它不可？车身轻量化要减薄板料，普通钢减薄了强度不够，铝材又贵又有连接工艺的麻烦，热成形件用1点几毫米的板做到了过去3毫米冷冲件的强度，还顺便把整个碰撞传力路径做得又硬又轻。新能源车对电池包周圈的结构件要求更狠，这几年热成形件的单车用量一直在涨。想了解汽车模具全貌的，看这篇汽车模具种类全景，热成形是里面增长最猛的一支。

国内做热冲压的厂子，我给分三层看。第一层是外资和合资的老牌玩家，本特勒（Benteler）是绕不开的名字，热成形工艺的开山鼻祖之一，给主流主机厂做件为主，官网的技术介绍Benteler可以翻翻；同级别的还有海拉、 Gestamp 这些国际热成形集团，产线和模具技术都深。第二层是国内大型模具和车身结构件集团，宁波、芜湖一带的汽车模具产业集群里不少厂既开模具也自营热成形件，瑞鹄这类从模具起家延伸到热成形产线的，竞争力已经很扎实。第三层是专做热成形模具的中小厂，接第二层的模具订单，拼价格拼交期，水路设计和热补偿的经验参差，选他们要先看做过哪些件的模具、有没有硬度mapping数据。对中小模具厂怎么评估实力，瑞鹄模具实力分析那篇的评估框架可以套用。

关于行业盘子给个参照：根据中国模具工业协会的行业统计口径，模具行业年营收在三千多亿元的量级，热成形模具是冲压模具板块里增速最快的细分之一，跟着新能源车的安全结构件需求走。工艺原理层面的英文资料，维基百科的Hot stamping词条写得算清楚，22MnB5的成分和马氏体转变都有讲到。

常见问题

热冲压和传统冷冲压最本质的区别是什么？

冷冲压是在室温硬成形，板料多硬就多硬；热冲压是把板烧到930℃变软再成形，成形和淬火在模具里一次完成。产出件的强度差着一个量级，冷冲压结构件做到七八百MPa顶天了，热冲压件1500MPa起步。

热冲压模具为什么要设计那么多水路？

因为模具不只是成形工具，还是淬火介质的载体。冷却速度低于30℃/s，奥氏体就转不成马氏体，零件强度直接不合格；冷却不均匀就出软点。水路就是模具的血管，堵一条废一批件。

随形水路值得上吗？

看件。平板特征为主的防撞梁类零件，钻孔水路完全够用，省下的钱是纯利润；A柱、门槛这类深腔复杂件，随形水路对硬度均匀性和节拍的提升立竿见影，多花的钱能从节拍和良率里赚回来。别被"3D打印"四个字忽悠着全上，也别死守钻孔不放。

一副热冲压模具大概什么价位？

单说模具（不含产线），常规的B柱、防撞梁级模具几十万到一百多万，复杂的多工位模具能到两百万上下。真正的门槛在产线：加热炉、液压机、激光切割线配齐，数千万起步。所以这个行业集中在能整线投入的大厂手里。

热冲压件为什么大部分用22MnB5？

便宜、淬透性好、供应链成熟。一点硼就把淬透性拉起来了，几十年的牌号，各钢厂都在供，料源稳定。新出的高塑性热成形钢、低硼配方是后话，主流还是它。

收个尾。热冲压成型模具这个东西，我越干越觉得它像"半个热处理设备披了张冲压模的皮"——结构图的壳子是冲压，魂是控温。我的偏好一直很明确：水路优先级放在型面光洁度前面，宁可型面抛得糙一点，水路流量和均匀性必须逐条验证；模具材料上H13打底、热负荷高的镶块上铜合金，这两条钱不省。至于软点、热疲劳裂纹这些坑，每个都是拿真金白银换的课，能从别人文章里白嫖到，就是赚的。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
