凹凸模具怎么配合？冲压模上下模的间隙逻辑

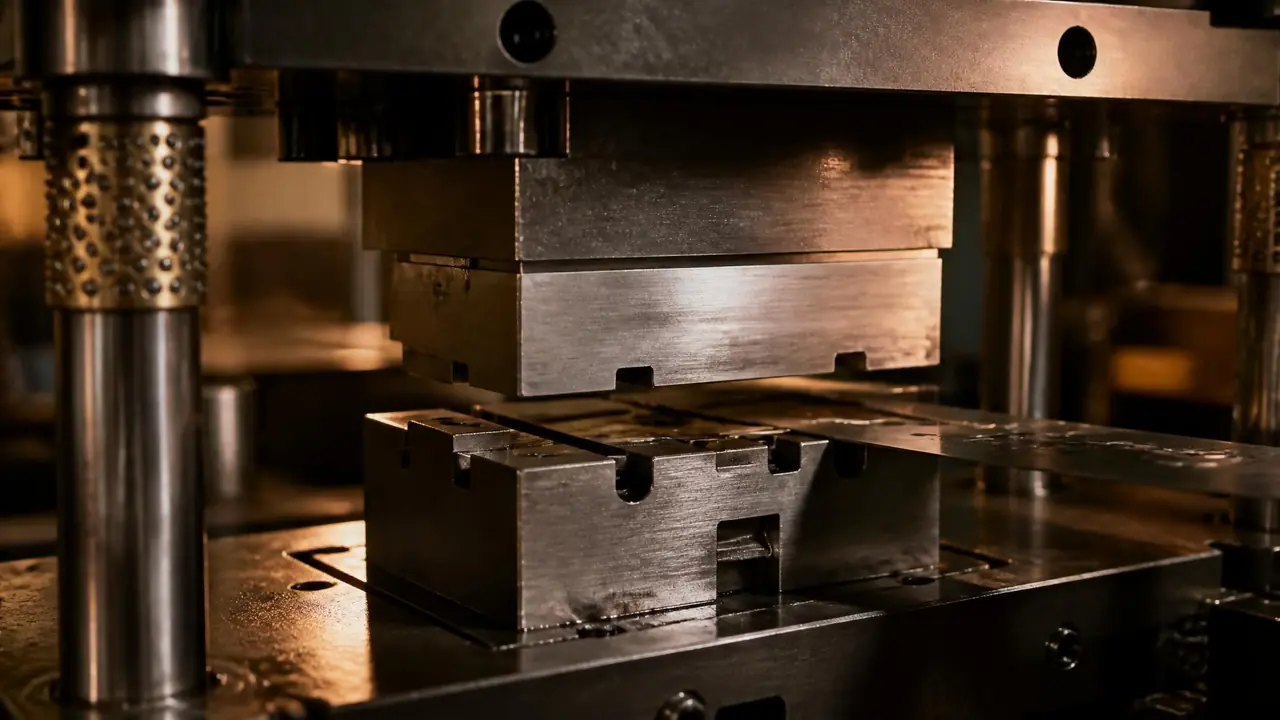

凹凸模具这对搭档，说穿了就是上头的凸模往下压，下头的凹模接住，一刀下去料断开。听着简单，可我头一回独立装一副冲裁模，卡壳的就一件事：间隙。师傅只丢下一句话，间隙对了，模就成了一半。后来自己带徒弟才咂摸出来，这话一点不夸张，冲压模上下模配合的全部秘密，一大半就藏在这几丝里。

这套逻辑也不光是冲压的事。注塑模的型芯型腔、压铸模的动定模，本质都是凹凸配合，只是冲压模对间隙最敏感，差几丝就能从好模变烂模。所以这篇就拿冲裁模开刀，间隙怎么取、错了怎么判、上下模怎么对位，一次说透。

间隙到底怎么取？料厚说了算

冲裁间隙行业普遍按料厚百分比取：软钢、铜铝等软料单边约为料厚的5%到8%，硬料取8%到12%，先按表定基准，再靠试模微调。

这句是骨架，肉在这儿。所谓单边间隙，就是凸模刃口到凹模刃口一边的距离。图纸标注和师傅嘴里的口径经常差一倍，有人报双边有人报单边，谈模之前务必先对齐口径，不然两边的"间隙"能差出两倍去，这种乌龙我在采购电话里听过不止一回。

给张常用的取值参考，数字是行业经验区间，各家厂略有出入。

拿我们车间常干的1.5毫米冷轧板举例，单边放0.08到0.12毫米，这是行业普遍做法。去年接了一批电机铁芯冲片，0.5毫米的硅钢片，间隙只给到0.02到0.03毫米。装配前拿塞尺把凹模四个角挨个塞了一遍，差一丝都抠回来重打销钉。这种料一崩刃整批毛刺，返工费比模具还贵，不敢马虎。

现在凹模刃口基本都是线切割直接割出来的，割完留着几微米的变质层，还带一点微量变形，讲究的厂家会再研磨一刀。车铣磨、线切割、放电各管哪一段，之前写过一篇五大加工工艺对比，展开得挺细，这里就不占篇幅了。模具加工五大工艺对比放在这儿，需要补基础的朋友自己点。

间隙不对，模具会怎么报应你？

看毛刺最快：两边毛刺又高又厚，多半是间隙太小；毛刺细长发拉丝，是间隙太大；一边大一边小，基本是装配偏了，先查对位再动间隙。

间隙太小的模最惨。料挤在刃口里，冲一次涨一次力，凸凹模发热、刃口涨口，轻则断面上多出一条二次撕裂的夹层，重则凹模直接涨裂。我们2023年就报废过一副凹模，徒弟把间隙压到了料厚的3%，冲了不到两万次刃口崩了三个口子，材料加返工搭进去小一万块，他心疼了好几天。

间隙太大呢，塌角变宽，光亮带占比掉到三分之一以下，毛刺细长像拉丝。还有一条新手容易漏的：冲孔时孔径跟着凸模走，落料时外形跟着凹模走，间隙一大，这两条基准全往外跑，量尺寸就发现料越来越废。

那毛刺一边大一边小呢？先别急着怪间隙值，八成是上下模没对正。老办法是垫纸试冲，看料上印子深浅，不对就垫铜皮敲固定板微调。试模到交模这个阶段，顺利也得三五天，急着交货的客户得提前打招呼。

上下模配合：间隙之外还有三道关

间隙只管刃口那点事，上下模要长期稳，还得靠导柱导套对位、卸料板护住小凸模、按冲次定期刃磨这三样兜底。

导柱导套是整套模的骨架。模架精度不够，间隙调得再准也白搭，冲几百次就啃刃口。小凸模更是娇气，直径两三毫米的细凸模，没有卸料板护着，我见过冲到第七八下直接折断的，断在凹模里取出来能折腾半天。卸料板和凸模的配合要比刃口间隙还紧，行业普遍按单边0.01毫米上下做。

凸凹模用什么料也有讲究。冲裁模主流是Cr12MoV或者SKD11，淬到HRC58到62，耐磨但偏脆，冲硬料薄料容易崩刃的时候，不少厂换DC53，韧性高出一截，代价是贵也难磨。选材和掺假牌号的坑，这篇Cr12MoV模具钢详解写得比我全，可以对照着看。

保养这块，冲裁模不算娇气，但刃磨节奏要盯死。我们普遍每冲五万到八万次平一次刃，一次磨掉0.05到0.1毫米，磨上几回凸模总长不够就得换件，所以设计时凸模会故意留长一截备磨。想从产品图一路捋到试模量产的，冲压模具设计入门顺着工序讲得更系统，取隙和刃口计算都在里面。

回到开头师傅那句话。间隙对了，模就成了一半，另一半在对位和保养，三样咬合住，一副冲裁模冲几十万次不出大毛病是常态。你手上要是正有副模毛刺反复压不住，别先去调机床，拿塞尺量一遍间隙、看一眼毛刺方向，十有八九答案就在那儿躺着。

常见问题

冲裁间隙图纸上标单边还是双边？

两种都有，看厂里习惯。老一辈师傅嘴里的间隙多半指双边，年轻设计师图纸爱标单边。谈模订模之前把口径说死，量出来的数除不除以2，差一倍的事。

凸模要压进凹模多深才合适？

要进，但浅。行业普遍留0.5到1毫米的进入量，够把料切透就行。进太深刃口摩擦翻倍，磨损快，薄料模尤其明显，有的师傅还故意把进入量做到接近零。

间隙做大了还能改小吗？

难。割大容易，重新线割或者研磨就行；改小得补焊或者镶块，费钱还可能带来变形。所以老师傅宁可先取小一点，试模不行再放大，往大改的路永远好走。

凹模和凸模先加工哪个？

常见做法是先精加工基准件——落料模先做凹模，冲孔模先做凸模——另一件按实测尺寸配间隙。基准件淬火后尺寸会微变，配作比两头都死磕图纸稳妥得多。
