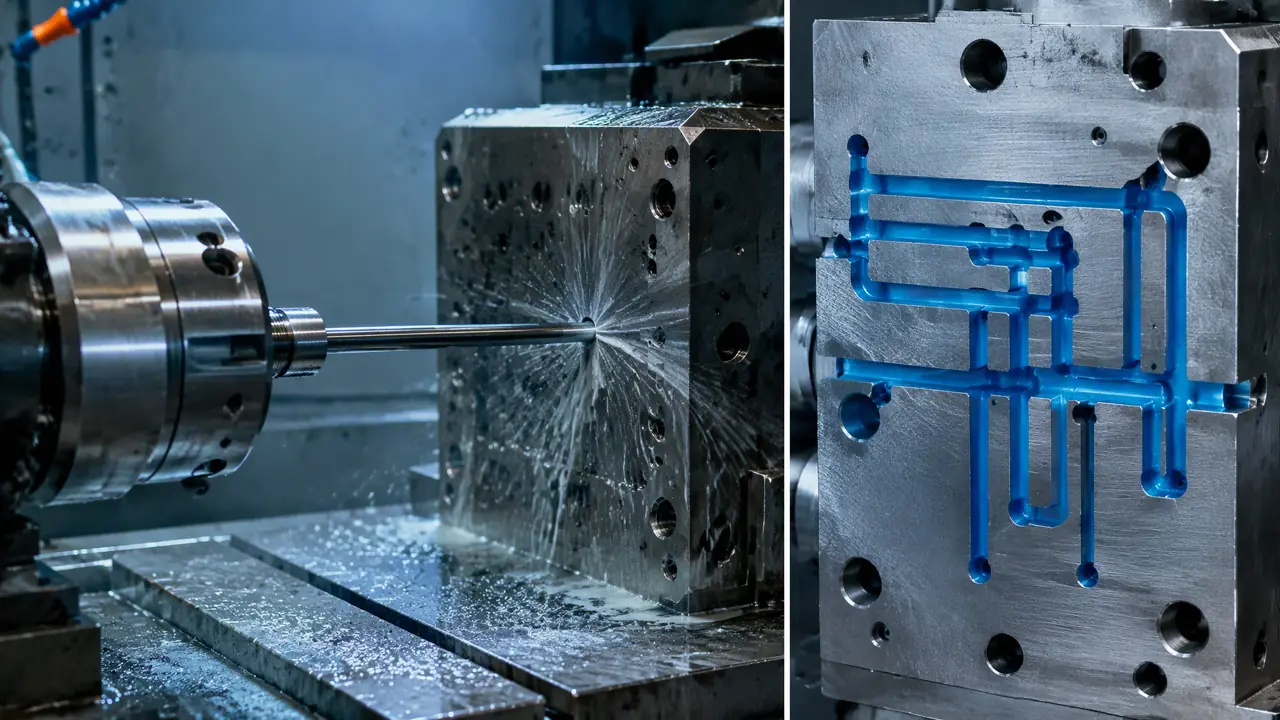

模具深孔加工怎么做才合格？水路深孔钻工艺与验收全流程
这事儿得拆开说：模具深孔加工干的就是冷却水路那批孔，孔径六到十六毫米，一钻就是四五百毫米深。合格与否不看孔径看直度，出口偏了两三毫米，水流一边走一边堵，试模温差直接糊你脸上。下钻前把深径比算清、钻后按单验收，这两步做扎实了，这门工艺就吃透了大半。
上礼拜有个客户来验模，什么都不看，先拎根一米长的尼龙绳往运水孔里穿。旁边新来的学徒憋着笑，我跟他说别笑，人家这一手比卡尺灵。水路孔四百六十毫米深，孔径十二毫米，绳子能顺顺当当穿过去不打弯，两边出口位置对得上图纸，这套模具深孔加工就算过了一大半验收。绳子卡在半道或者出口歪出去五毫米，后面全是扯皮。
我在这行待了十几年，经手的模板能铺满一个车间，最深给汽车保险杠模打过六百八十毫米的孔。说实话，深孔这活儿难的不是钻，是让钻头在钢料里走四百多毫米还能从该出来的地方出来。麻花钻钻五十毫米就得退一次屑，越深偏得越狠，到一百毫米以上基本就是听天由命。深孔钻不一样，钻通率能到九成五往上，这就是为什么水路深孔现在基本都归深孔钻机床干。
对了，提一句背景。水路是注塑模的血管，模温八十度上下全靠它压着，水路不通或者串了位，产品一个缩水印一个烧焦花，怎么调试都白搭。所以深孔加工的活儿虽小，出了问题动静最大。
工艺路线怎么排：从划线到钻通的完整链条
模具深孔加工的标准路线是五步：划线定孔位、平面铣出引导窝、深孔钻通孔、交叉孔位倒角去毛刺、试压验通。深径比超十五倍必须上枪钻或BTA，孔位公差按正负零点一毫米控制。这五步里最不能省的是引导窝，直接决定钻头起钻那一刻歪不歪。
先说划线。别看是老掉牙的工序，水路孔位全靠它定位，坐标一错后面全错。我们车间现在用CNC铣个浅窝代替打冲眼，引导窝直径比钻头小零点五毫米、深两毫米，钻头顶进去就被窝壁扶正了。跟钉钉子先拿锤子敲个小坑一个道理，不给个窝，钉子满木板跑。
然后是设备选择。现在主流两条路：枪钻和BTA。模板上的水路孔径基本在六到十六毫米之间，这个区间枪钻是老大，BTA主要吃三十毫米以上的大孔，模具行业用得少。设备档位也分三档，一分钱一分货。
| 设备档位 | 孔径范围 | 深径比 | 通孔偏移典型值 | 加工费每小时 |
|---|---|---|---|---|
| 改造车床加枪钻夹具 | 4-12毫米 | 50倍以内 | 0.3-0.8毫米 | 60-90元 |
| 专用枪钻机床 | 3-32毫米 | 100倍 | 0.1-0.3毫米 | 120-180元 |
| 三坐标深孔钻中心 | 3-32毫米 | 150倍 | 0.1毫米以内 | 200-350元 |
我更偏向中间档的专用枪钻机床，一百二十到一百八十块一小时，精度够用，坏的是最贵那档看着漂亮，一般模板根本用不上那么高的孔位精度。除非是做镜面模具的核心模板，孔位要求正负零点零五毫米，才值得上三坐标那档。
钻通之后还有一步不能漏：交叉孔位的倒角。水路经常要横竖交叉，钻头穿透相交孔的瞬间，孔壁会带出毛刺尖边，不清干净，装模以后被水流冲下来，卡在运水堵或者隔水片上就是一口暗堵。我们的规矩是所有交叉孔用风磨笔过一遍手，摸着不刮手印才行。
说个我踩过的坑。前年赶一套家电外壳模，工期压得紧，交叉孔的毛刺工序直接跳了，装模试产三天，有一条水路流量掉了一半。拆下来通，通出来一坨钢屑毛刺团。返工加试模前后赔进去五天，那点省下的工时钱连零头都不够。这钱省得冤，谁省谁知道。
参数怎么给：转速、进给和油压的配比
枪钻打模具钢常用参数：P20类预硬钢线速度六十到八十米每分，进给每转零点零五到零点一二毫米，油压按孔径给，六毫米孔四到六兆帕，十二毫米孔二到四兆帕，油量宁大勿小。三个参数里油压是命门，油跟不上最先出事。
转速和进给的配比，各厂手册给的范围都差不多，真正见功夫的是看铁屑。屑出得顺，卷成小海螺一根根往外蹦，参数就是对的。屑发蓝、扯成碎针一样乱飞，是转速高了或者进给小了，钻头在磨不是在切。屑又粗又长堵排屑口，进给该减了。我们车间的老师傅调机不看表，蹲排屑口边上看三十秒就下手。
油压为什么是命门？枪钻的排屑全靠高压油，油从钻杆和孔壁的缝里冲下去，把屑从V形槽里带出来。孔越深阻力越大，油压不够屑排不动，堆在孔底一挤压，轻则让刀孔偏，重则扭断钻杆。一根合金枪钻头三四百到八百块，断了还不算，半截钻杆卡在四百毫米深的孔里取出来，工时比重新打一个孔还贵。
碰到交叉孔还有个土办法：先钻浅的横孔，再钻深的竖孔，快穿透的时候进给减半。穿透瞬间切削量突变，慢下来冲过去，孔口的喇叭口能小一半。有的师傅图快不减给，穿是穿过去了，孔口一个大翻边，倒角都救不回来。
材料不同参数也得动。淬硬料打到HRC四十五以上，线速度得砍到三十米每分往下，进给减三成。2083不锈钢粘，油里得掺切削添加剂，不然屑粘在刃口上越积越大。老实讲，参数表是死的人是活的，开机前拿废料块先试两孔，比什么手册都管用。
验收怎么验：一张单子过五关
深孔验收五项按顺序过：通气通绳验直通、出口位置卡尺比对图纸正负零点五毫米、水压四到六兆帕保压十分钟不渗漏、孔径塞规过止、内壁看有无拉伤烧蓝。任何一项不过，直接打回返工，不收下一道。
第一关通气。气枪对着进口吹，出口手上能明显感到气流，说明通了。第二关穿绳，前面说过，绳子比气枪准，能探出中途的弯。讲究的厂用通止规一样的检验芯棒，比钻头直径小零点二毫米、长两百毫米的芯棒能靠自重滑到底，这孔就算直。绳子和芯棒我们都在用，模板贵的用芯棒，普通件穿绳。
第三关试压是重头。水路接试压泵，打到四到六兆帕，保压十分钟，压力表指针不动才算过。有两处必须盯：一是孔口和运水堵的密封面有没有渗，二是两路孔挨得近的，看会不会串。孔间距小于五毫米的并行水路最容易串，钻偏一点两孔就打通了，表面看不出来，一试压全露馅。串水的模具用起来一边水冷一边回温，产品一边翘一边缩，查起来能把人逼疯，试压这一关就是给它上保险。
第四关孔径。枪钻打出来的孔是撑到尺寸的，塞规通过端要顺、止端不能进。第五关看内壁，拿手电往孔里照，正常的孔壁是均匀的细拉痕，发亮的烧蓝说明局部过热，深色的拉沟说明屑二次研磨过，这两样都得记录，超过半孔长就要跟加工厂掰扯。
验收单我建议就印成五格，验一格签一格。别嫌形式主义，出过一次串水事故你就明白，白纸黑字比谁都亲。
回头再说那个穿绳的客户。绳子哗一下从另一头穿出来，他抬头跟我说了句"行了"，五分钟签完验收单。模具深孔加工这活儿说穿了不神秘，深径比算清、参数给对、屑看得顺、五关验到位，孔就不会骗人。四百多毫米深的一杆水路，直不直，一根绳子见分晓。
常见问题
深孔加工的收费怎么算？
常见两种：按孔的深度乘数量折米数算，一毫米深折两毛到五毛，孔径大的往上浮；按机时算，专用枪钻机床一小时一百二到一百八。小批量零散孔按机时划算，整批水路按米数谈。
铝模或者铜电极上打深孔参数差多少？
铝料线速度可以放到一百五十米每分以上，进给翻倍，油压反而可以降，屑软好排。铜料粘性大，油量给足，转速别贪高。铝模深孔比钢模好打得多，费用也低三成上下。
深孔钻完发现孔位偏了还能救吗？
偏移在零点五毫米以内一般不影响使用，水路功能上吃得下。偏得多就只能封掉这路重新错位补打一路，用铜堵把废孔两头封死。所以验收一定要在钻孔阶段卡住，装了模再发现，返工就是大动干戈。
运水孔要不要做表面防锈处理？
普通P20模板水路通水后一直有水流动，问题不大。停机周期长或者水质硬的地区，建议试压合格后用防锈水循环一遍再封口，不然停仨月水路里锈皮结一层，下次开机流量直接打对折。
