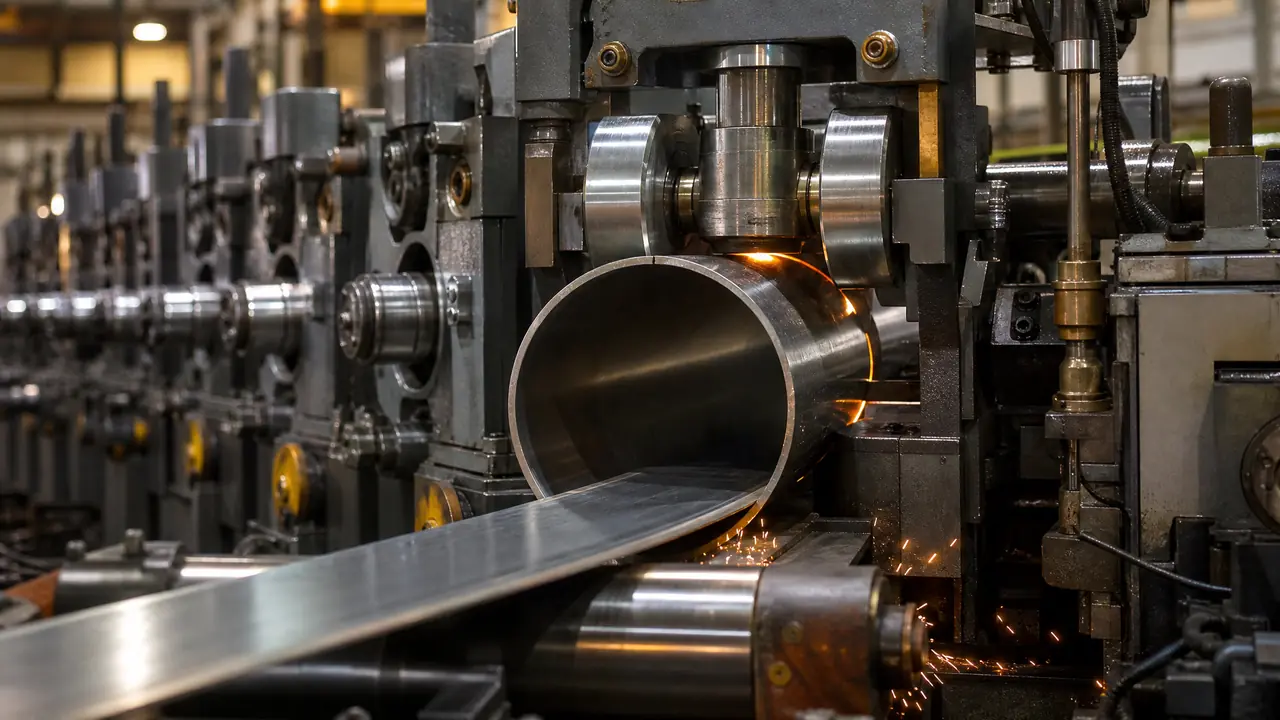

焊管模具怎么调？高频焊管辊压成型的孔型

上个月去朋友厂里帮忙，他刚进了一套新焊管模具，换上没跑两卷料，管子表面全是波浪，焊缝还一压就裂，几个师傅围着机组转了一下午，把压下螺丝拧来拧去，越调越糟。最后发现问题出在最前面——成型底线没对齐，前三架平辊的中心高差了将近一毫米，边部被拉出了褶。

这种场面在焊管车间太常见了。焊管模具看着就是一排辊子，其实每一架的孔型都在分担变形量，谁多压一点、谁少压一点，最后全体现在管子上。我的判断是：调机不靠手感，靠顺序。按段排查，一段一段来，八成的毛病能在半小时内定位。

焊管模具的孔型分三段，各管各的事

焊管模具的孔型分成型、挤压、定径三段：成型段把钢带弯成开口圆，挤压段焊合焊缝，定径段管尺寸圆度，调机要顺着料流一段段来。三段的分工搞混，是新手调机最常踩的坑。

先说成型段。平辊和立辊交替排列，钢带在每一架之间被一点点折弯，从平带变成开口的O形。孔型设计常见单半径和双半径两种画法，双半径的边部变形更平缓，薄壁料用得多。我量过一套50机组的成型段，前四架承担了大约七成的弯曲量，越往后每架的压下量越小，这是设计上故意的，边部一下折太狠就会起波浪。

挤压段的核心是挤压辊和焊缝开口角。钢带边缘在这里被高频电流加热到一千三百度上下，看火色是亮黄偏白，随后挤压辊把两边压合。毛刺翻出的高度，行业普遍按壁厚的三分之一到一半控制，挤出来的料多了浪费还伤辊，少了焊缝里的夹杂物压不干净，冷弯必裂。

定径段就两三架，管子焊完缩径一点，把外径和椭圆度修进公差。别小看它，尺寸超差十有八九是定径段压下量给错了，不是成型段的锅。

调机顺序：先对底线，再压辊缝，最后动定径

先对底线，全线高低差控制在零点三毫米以内，再从前往后逐架压辊缝，两侧塞尺压差不超过零点零五毫米，最后微调挤压辊和定径段。顺序颠倒，前面调好的后面全被打乱。

第一步对底线。底线就是钢带底面从头到尾那条线，高了低了都会让边部一边长一边短。我们车间的做法是拿平尺靠在各架下辊面上，个别机组结构看不到就拉线，全线高低差压在零点三毫米以内再往下走。这一步偷懒，后面全白调。

第二步压辊缝。按孔型卡上的数值从第一架开始逐架给压下量，我习惯把百分表压在压下螺丝上，一次给零点二到零点三毫米，给完空车转一圈，看带钢两边咬入是否均匀。辊缝两侧用塞尺插，差超过零点零五毫米就得回，不然管子出来直着跑偏。

第三步才是挤压辊和定径。挤压辊两侧压力要对称，偏了焊缝会跑位，出桃形。跑起来之后盯着火色和毛刺状态，火色发暗说明温度不够，要么降速要么加功率。我们那条线焊速在三四十米每分钟，速度一动毛刺状态就变，这个平衡只能现场找，没有固定参数照抄。

波浪、扭管、焊缝裂，毛病出在哪一段

边缘波浪多半是成型段边部拉伸或底线高差，扭管查两侧辊缝压差，焊缝开裂先看挤压量和焊接温度，尺寸超差重点查定径段。对号入座，比围着机器瞎拧快得多。

翻车最狠的一次是做薄壁方矩管前道圆管，管子出来说是竹节状，一段好一段坏。查了半天是定径辊的轴瓦磨了旷量，辊缝在跑料过程中自己变大变小。这种毛病表面对着定径，根子在保养，轴瓦间隙超了就该换，硬撑着调孔型没用。

辊子用什么钢，磨一次能跑多少吨

焊管轧辊用得最多的是GCr15和Cr12MoV，淬火后辊面硬度HRC58以上，正常几百吨到上千吨磨一次，翻新两三次后孔型失真就得换新。材质差价不小，按产线用量掂量。

辊子材料里Cr12MoV用得普遍，耐磨、淬透性好，价格比进口料实在，选材细节可以看这篇Cr12MoV模具钢详解。预算紧的厂用GCr15轴承钢做辊，便宜，但耐磨性差一截，我的感受是高产量线别省这个钱，磨辊停机一次的损失就够补差价了。

磨辊回来要对着孔型样板验，样板上差零点一毫米，到管子上就放大成尺寸超差。辊子车铣磨这些加工工艺怎么控精度，车铣磨放电线割五大工艺对比那篇讲得比我细。另外辊子要刻字编号、按架上位置存放，换规格找辊能快一半，这是收拾库房收拾出来的经验。

回到开头那套新模具，最后查出是底座垫片装反了，抽掉垫片对齐底线，半个钟头管子就顺了。焊管模具的调整说难不难，难在肯停下来按顺序查，而不是围着机器拧螺丝。下次管子出毛病，先问自己一句：底线对了吗？

常见问题

一套焊管模具大概多少钱？

看机组规格和辊子材质，小机组的成型辊一套几万块，中大机组全套下来十几万也正常。GCr15和Cr12MoV的差价能到三分之一，采购时让厂家写清材质和硬度，别只比总价。

换规格的时候最容易漏调哪里？

立辊。大家习惯先动平辊，立辊的侧间隙对边部形状影响很大，漏调了薄壁料直接出波浪。换完辊把每架立辊都用塞尺过一遍，多花十分钟。

内毛刺怎么处理？

小口径管一般不除，要求高的用内毛刺刮刀装置在线刮。刮刀装在挤压辊后面，刀头要跟焊缝对正，偏了管子内壁会划出螺旋痕，这里也是废品高发点。

辊子翻新几次就该换？

行业普遍翻新两到三次。每磨一次辊径变小，孔型跟着变，靠压下量还能补，补到第三次左右孔型失真明显，椭圆度怎么调都压不下去，就该下单新辊了。
