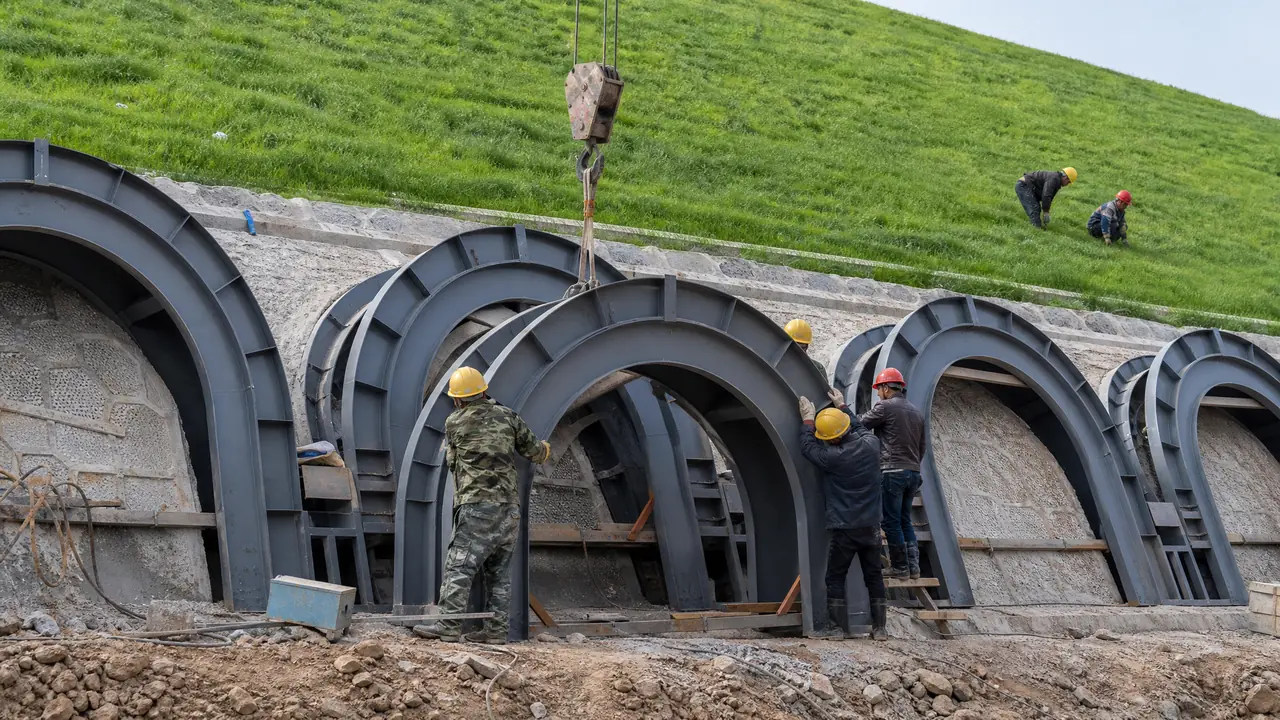

拱形护坡钢模具的拱圈弧度与拼装要点
我的判断是，拱形护坡钢模具的钱要花在弧度和拼缝上，别花在加厚上。拱圈弧度放样差十毫米，现场十几块拼起来累计错位能到半块砖宽；分块法兰不平，螺栓拧死就撑变形。买之前拿弧度样板和卡尺验这两样，比听厂家报板厚实在得多。
车间里做拱形护坡钢模具这几年，我摸出一个规律：客户来看货，十个有九个先问板厚，问完板厚伸手摸焊缝，没一个带弧度样板来的。可连拱护坡这东西，坏就坏在弧度上。去年河南一个预制场买了四套回去，拼出来第一片拱圈跟图纸对不上，拱顶高了快两公分，一查，模具厂下料的时候弧度半径取错了，图纸标12米，他按11米下的料。返工两套模，耽误二十天，双方都不痛快。
所以说，拱形护坡这一族模具里，骨架式、箱式、六棱块各有各的活法，连拱这一支最难缠的就是那道弧。弧是活的，半径、矢高、分块数三样互相咬着，动一样全变。这篇就盯住两件事讲透：弧度怎么定、怎么验；分块怎么下、怎么拼。
拱圈弧度怎么定才不出错
弧度由半径和矢高倒推，常规连拱护坡半径在1.5米到4米之间，矢高取拱跨的四分之一到三分之一，下料前必须用1:1弧度样板校验，光看数控切割程序不可靠。这三样定错任何一样，现场拼装全线崩。
先说半径从哪来。图纸给了拱跨和矢高，半径就能算出来，这是圆弧的基本几何。但实际做的时候容易栽在两个地方：一是图纸单位混乱，有的设计院图纸拱跨标的是中到中，有的标的是净空，差半个壁厚，半径算出来就偏了；二是混凝土有干缩，2米跨的拱圈脱模后缩水大概1到2毫米，做精密件要放缩水量，做护坡这种粗活一般不放，但半径小的拱弧上这点量能看出来。
我的土办法是做样板。用3毫米厚的扁钢按1:1弯出弧度，点焊在平台上，下完料的弧形板逐块往样板上一靠，缝隙超过1毫米就回炉修。这个样板成本百十来块钱，能救一整批货。对了，说到样板，很多同行拿粉线在地上弹弧代替，弹一两次还行，蹭掉了再弹就有偏差，扁钢样板能用到磨损。
分块数也有讲究。半径越小，弧越弯，单块下料就该越窄。我自己的经验分档是这样的：
| 拱圈半径 | 单块弧长 | 建议分块 | 拼缝处理 |
|---|---|---|---|
| 1.5米以下 | 0.6米左右 | 8块以上 | 法兰加密封条 |
| 1.5到2.5米 | 0.8到1米 | 6到8块 | 法兰满焊打磨 |
| 2.5到4米 | 1到1.2米 | 4到6块 | 法兰直接对接 |
分得越碎，拼装越慢但弧越顺；分得越整，下料越省但弧形板滚圆的回弹越难压。小半径拱我宁可多分两块，滚板机压大弧回弹能到5毫米以上，靠卡具硬撬出来的弧线是波浪形的，出来那真叫一个丑。
分块怎么下料、现场怎么拼
分块下料按弧长加法兰宽计算，块与块之间用法兰加M16螺栓对接，拼装顺序从拱脚往拱顶对称进行，每拼一块用弧度样板校一次，全部合拢后再整体复核矢高。顺序错了拱顶会顶死或者张口。
模具厂的活儿到法兰做完就算交差了，麻烦都在工地。所以我在交货的时候一定附一张拼装顺序图，标清楚哪块先上哪块后上。拱形结构有个脾气：从一头往另一头顺序拼，误差全赶到最后一道缝，最后一块要么塞不进去要么缝大得能塞手指。从两边拱脚对称着往拱顶拼，误差对半分，拱顶合拢那道缝一般在5毫米以内，塞个密封条就解决了。
法兰的平整度是第二个坑。法兰要焊在每块弧形板的端头，焊接一受热，法兰面就翘，翘0.5毫米你肉眼看不出来，十几块拼起来每道缝都漏一点，累计错台能到一指宽。焊完法兰必须上平台压平，或者火工矫正，这道工序费不了多少工时，偷懒的厂拼出来的模就是歪的。这个坑我踩过，2019年那批货法兰焊完直接发走，工地电话打回来骂了半宿，从那以后法兰焊完必校。
螺栓也有讲究。M16螺栓间距别超过250毫米，间距大了法兰局部张嘴，浇筑的时候水泥浆往缝里钻，卡在缝里的浆一硬化，下次拼装法兰根本贴不严，得拿铲刀一条缝一条缝地铲。跟换遥控器电池一个道理，盖子没扣严，看着能用，毛病在后头。
拼装地面也要提一句。很多预制场直接在土场上拼，地不平，模具拼完整体就带着扭曲，拱脚两片不在一个垂直面里，出来的构件装到边坡上对不上茬。垫两根槽钢找平再拼，多花十分钟，省一场扯皮。
浇筑振捣时哪三处最容易跑模
拱顶合拢缝、拱脚根部、法兰拼缝三处最容易跑模，浇筑要分层下料每层不超过30厘米，振捣棒离模壁10厘米以上，拱顶合拢缝用斜口搭接加顶丝加固。跑模返工一次的成本够买半套密封条。
拱顶合拢缝是第一险。这到缝在拱的最高点，混凝土对两侧模壁的侧压力最大，加上最后拼的这块往往有点积累误差，一振捣就容易往外鼓。我见过最狠的一次，拱顶鼓出去3厘米，整片拱的矢高全变了，砸掉重来。处理办法是在合拢缝外侧加两道顶丝对拉，或者干脆把最后一块做成斜口搭接，搭接面互相咬住，压力越大咬得越紧。
拱脚根部第二险。混凝土一下去，浆先在拱脚淤积，振捣棒一插到底，根部压力陡增，模底板要是跟基础没压实，整个拱往两边撑。浇之前把底板用膨胀螺栓或者压重块固定住，这个细节图纸从来不画，全凭现场自觉。
第三险在法兰缝，前面说过了，漏浆。说个题外话，漏浆这事看着是小毛病，其实最伤模具，浆渗进法兰面里，拆模清理的时候铲伤法兰，越铲越漏，恶性循环，一副模的有效次数能从三四百次掉到一百多次。
| 易跑模位置 | 原因 | 处理办法 | 返工代价 |
|---|---|---|---|
| 拱顶合拢缝 | 侧压力最大加积累误差 | 顶丝对拉或斜口搭接 | 矢高变形整片报废 |
| 拱脚根部 | 浆淤积、底板未固定 | 膨胀螺栓固定底板 | 拱脚外撑错茬 |
| 法兰拼缝 | 法兰不平、螺栓稀 | 间距250内加密密封条 | 漏浆挂链、伤法兰 |
脱模时间也得管住。连拱护坡这种带弧的构件，强度没上来就拆模，弧顶会自己往下塌一点，塌个两三毫米肉眼不显，多块拼上坡，线形就顺不下来了。常温下24小时拆侧模比较稳，赶工期加早强剂也别少于12小时。
回到开头那个河南的单子。后来我把1:1弧度样板随货发了一套过去，预制场质检拿样板一块块靠，从此再没打过电话来吵架。一副拱形护坡钢模具动辄上万块，买的时候多问一句弧度怎么验、拼装顺序图有没有，比砍下五百块价有意义得多。
常见问题
连拱护坡和拱形骨架护坡用的一套模具吗？
不是一回事。骨架式是拱肋加竖梁嵌在边坡里，模具是长条形分段的；连拱护坡是整片拱圈构件，模具带完整弧形面板。买之前先弄清图纸上是哪一种，两种模价差能到一倍。
拱形护坡钢模具用Q235还是Q345的板？
常规6毫米板厚用Q235就够了，周转次数要求高或者单块尺寸大过1.2米的，上Q345更抗变形。关键不在牌号在焊接，焊缝满焊加筋板到位，Q235照样用三百次以上。
弧度样板验收时允许多大缝隙？
单块弧形板靠样板，缝在1毫米以内算合格，超过2毫米坚决退。整副拼装完量矢高，允许偏差正负5毫米，再大构件上坡就难以顺接。
一套连拱模具大概多少钱、能用多少次？
按我的报价经验，单套半径2米左右的连拱模在一万二到两万之间，看板厚和分块数。正常保养、法兰面不铲伤，周转300到400次没问题，管理糙的厂一百多次就变形报废。
