乳胶模具怎么做？流动性翻模的细节与寿命

乳胶模具到底值不值得自己做？去年给一批石膏公仔翻模之前，我也在乳胶和硅胶之间犹豫过半个月，最后图便宜选了乳胶，结果一套模子翻了小两百件，整套材料钱不到硅胶方案的三成。它不算精致，但算账是真划算。

乳胶的原材料是天然胶乳，挤出来就是牛奶一样的液体，流动性能钻进原型表面的每一条纹路里。这也是它做模具的底层逻辑：不用开模、不用浇筑成型，靠一层一层把液体刷上去，堆出一张有弹性的胶皮。听起来土办法，其实很多香薰工作室、水泥摆件厂到现在还在这么干，因为便宜到没有对手。

乳胶模具怎么做：从原型到脱模的完整流程

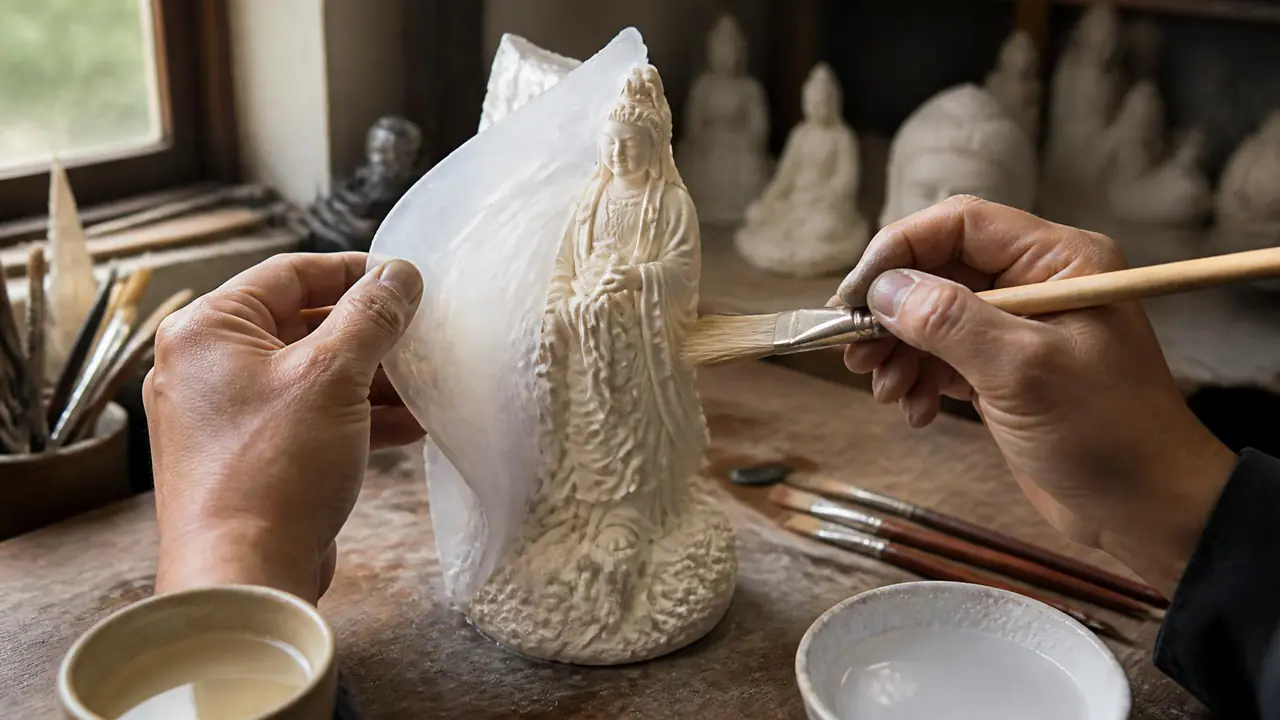

乳胶模具的做法是在原型上分多层刷涂天然胶乳，每层干透再刷下一层，累计六到八层后整张撕下成型。乳胶是液体，靠流动性和附着力把原型纹路完整包住，细节是层数一层层堆出来的，不是一次浇出来的。

先说原型。石膏原型是乳胶翻模的黄金搭档，表面多孔，胶乳刷上去直接咬住，不用涂任何脱模剂。我第一次做的时候不知道这点，拿了个表面打过蜡的光滑树脂原型，刷到第四层整张皮一撕就脱掉了，白干一下午。光滑原型要么打磨出粗糙面，要么老老实实刷一遍脱模剂。

刷涂的节奏比想象中慢。每层胶乳刷完要晾四十分钟到一个小时，摸上去不粘手、颜色从乳白变成半透明的琥珀色，才能刷下一层。天气潮的时候得更久。我那套模子刷了七层，配上晾干时间，前后干了三天。别急，层数不够灌石膏必破，我见过有人刷三层就敢灌，脱模时胶皮直接撕烂，原型也报废了。

层数够了以后别急着用。整张模子从原型上撕下来之前，最好再整体晾置二十四到四十八小时，让胶乳彻底硫化定型。撕的时候从分型边慢慢揭，边揭边往模腔里撒滑石粉，防止胶皮自己粘住自己。脱下来的模子套回原型上静置一天，形状才算稳定下来。

灌料的时候有个细节：石膏浆倒进去之前，先在模腔里薄薄刷一层肥皂水或者专用脱模剂，灌完轻轻晃两下让气泡浮上来。我翻的第一件因为没刷这层，石膏把胶面咬住了，脱出来那件表面全是拉丝。

乳胶和硅胶模具怎么选？

乳胶赢在便宜和弹性，脱模不费劲；硅胶赢在精度、耐温和寿命，强出一截。预算紧、翻石膏水泥类选乳胶，翻树脂、要求镜面或长期量产，直接上硅胶，别为了省钱反复重做。

这个对比我自己交过学费。乳胶一套材料一百多元，硅胶一套六百起步，账面差距很大。但硅胶模翻两百次纹路几乎不掉，乳胶翻到一百多次棱角就开始发圆。要是产品本身卖得便宜、走量，乳胶的损耗完全摊得起；要是单件利润高、客户盯着细节挑，硅胶反而是省钱的选择。两者的定位见下表。

想深入了解硅胶那一侧怎么挑，可以看这篇模具硅胶怎么选：食品级和工业级的区别一篇讲透，里面把两条产品线的界线划得比我细。

乳胶模具寿命有多长：存放比使用更伤模子

乳胶模具正常能翻一百到两百次，真正折寿的不是使用，是存放。暴晒、叠放粘连、靠近暖气烘烤，都会让胶膜提前变脆开裂，用完撒粉撑回原型阴干是最稳的做法。

天然胶乳怕三样东西：紫外线、油、热。太阳晒半天胶面就开始发黄发脆，碰到油会溶胀，冬天把模子放在暖气片旁边，一个月就能裂出口子。我那套公仔模第二年查出三条裂口，就是我偷懒把几张模子叠在一起放的锅，胶皮互相咬住，分开的时候扯伤了。

后来我改了习惯：每次用完清水冲净，阴干到表面不粘手，撒一层滑石粉，然后套回原型上放进柜子。这么存的两套模子到第三年还能正常翻件。有个同行更省事，直接把模子泡在水里存，胶乳模具泡水短期没问题，取出来晾干就能用，不过水里不能有油。别照搬，柜子干燥避光就够用了。

还有一个反直觉的点：乳胶模具用得多反而坏得慢，长期闲置才最容易老化发粘。胶乳里的防老剂会慢慢析出，越放着越脆。要是一套模子打算隔几个月才用一次，用前先检查边角有没有发粘，发粘撒粉能救，开裂就只能重做了。

回头看开头那笔账：乳胶模具换来的是三成的成本和百次左右的寿命，付出的是对存放的耐心。精度要求不高、量又走得动，它至今仍是我翻石膏件的首选方案。手头有石膏原型的话，先刷一个小的练手，三天就能摸清这套流程的脾气。

常见问题

乳胶模具可以直接灌石膏吗？

可以，这正是它最经典的用法。灌之前在模腔里刷一层肥皂水或脱模剂，石膏浆稠度调到像酸奶，倒完后轻晃排气泡。直接干灌也行，就是脱模面容易拉毛。

乳胶液太稠刷不动怎么办？

兑百分之五到十的清水搅匀就行，别一次兑多，太稀了每层太薄，要补刷更多层才够强度。冬天胶乳变稠是正常现象，回温到室温再刷。

乳胶模具能翻食品类的东西吗？

不建议。天然胶乳有蛋白质气味，也不是食品接触级材料，翻巧克力、翻糖这类还是用食品级硅胶。乳胶的阵地在石膏、香薰、水泥这些工业件上。

乳胶模具发粘了还能修复吗？

刚发粘撒滑石粉、阴干一两天多数能救回来。要是粘手还伴随开裂和掉屑，那是胶膜老化了，救不了，趁早照着原型重刷一套。

延伸阅读

各类模具胶的底层差异和选用场景，看模具胶是什么：硅橡胶和聚氨酯模具胶的区别和选用，补齐这块再买料不迟。
