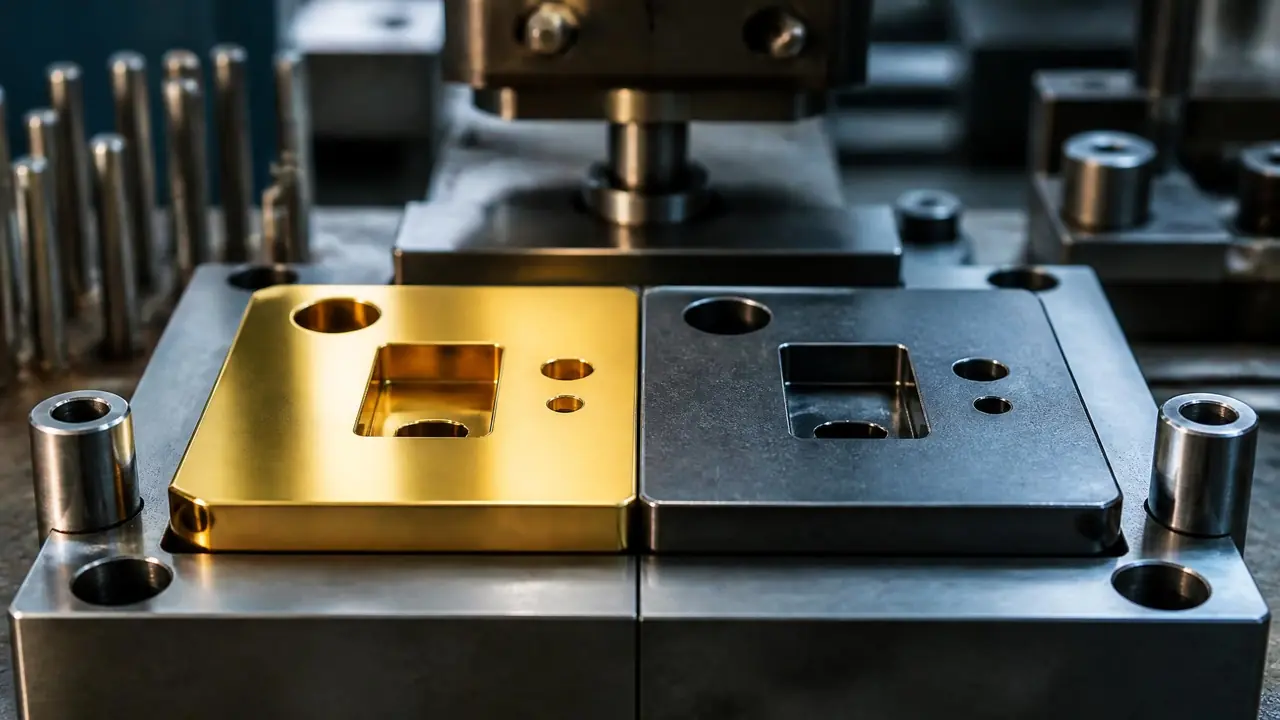

模具涂层有什么用？PVD TD镀钛的耐磨防粘对比

上个月有家做不锈钢水槽拉深模的客户跑来问我，模具涂层到底是不是智商税，一副SKD11拉深模三个月拉毛两次，每次修模停线一整天，老板快顶不住了。我的判断很直接：涂层不是智商税，但也不是万金油，用对场合它能翻倍续命，用错场合纯属烧钱。

这行里说得最多的是PVD和TD两条路线。PVD是物理气相沉积，靠离子轰击在表面挂上一层薄膜，处理温度大概400到600℃，模具基本不变形。TD是热扩散处理，盐浴温度冲到950℃上下，让钢里的碳和钒长成一层碳化钒，硬度和结合强度都高一个量级。听着都挺好，实际差得远，往下看。

PVD和TD涂层差在哪，一张表看懂

PVD靠物理沉积挂膜，温度低变形小；TD靠高温扩散长出碳化钒，硬度高得多，但模具要走一遍淬火温度，变形风险大。两项我都在车间见过落地。常见PVD镀钛层硬度大概HV2300，TiAlN能到HV3000左右，厚度2到4微米。TD的碳化钒层普遍做到HV3200以上，厚的能到8微米，和基体是冶金结合，砸不出皮。

我印象最深的是一副拉伸不锈钢的凹模，原来8000件修一次光，TD处理之后做到十万件才下机，那副模在客户手里用了快两年。行业里宣传寿命提5到10倍，我自己对下来3到8倍比较实在，满嘴翻十倍的处理厂要留个心眼。

真要比强，TD的耐磨确实比PVD高一个档，这是我用下来的感受。代价也摆在那，处理厂要把模具重新加热到淬火温度，出炉还得回火，周期普遍一周起步，细长件弯了就是废品。

防粘这块再展开讲。拉深拉毛的根子是料和模面局部焊上了，越拉越结疤。TD面和不锈钢几乎不亲和，料渣挂不住；PVD里CrN防粘也拿得出手，但镀完最好还是配着拉延油用。我们做过小对比，同一副模镀前不加油拉300件就冒印子，镀后干拉1500件面上还没事。当然干拉伤模，这个量只是让你心里有数。

什么模具值得做涂层？我的判断标准

高碳模具钢做TD收益最大，低碳钢和铝合金做不了TD；精密薄壁、细长件优先PVD，扛变形。涂层值不值钱，先看基材。TD长碳化钒要吃钢里的碳，含碳量太低长不出像样的涂层，行业里普遍要求碳含量0.4%往上，所以SKD11、DC53、Cr12MoV这类冷作钢是标配。拿不准选哪个钢号，可以看下这篇DC53模具钢介绍，它的碳含量和淬透性做TD很合适。

再看工况。拉深不锈钢、冲硅钢片这种咬合磨损大户，闭眼上TD。注塑模要的是防腐蚀和防粘，PVD的CrN、TiN就够了，镜面感也好保。顶针这类细长件我只敢交给PVD，顶针规格选用和断裂原因里单独提过，镀钛顶针和普通顶针的寿命差距肉眼可见。

还有人问，直接上硬质合金模具是不是就免了涂层？硬度是够，但脆，价格也高一个数量级，普通冲压厂没必要跟这个风。

反过来讲，三种情况别送。头一个，产量小，一副模一年就打几万件，涂层钱两年都摊不平。第二个，模体已经快到报废尺寸的，涂层救不了疲劳裂纹。还有一个，铝合金模，TD做不了，PVD附着在铝上也没多大意思，老实换钢料更划算。判断顺序就是先算产量账，再看模子还剩多少命，最后才轮到挑工艺。

镀前准备没做好，多贵的涂层都白搭

涂层翻车八成出在前处理：镀前没抛好、油没洗干净、基材硬度不够。涂层只复制表面，填不了坑。涂层薄得只有几微米，镜面上什么状态它就长成什么样。我们吃过亏，一副模抛光时留了两条丝纹，TD之后纹路原样印在上面，拉出来的料全带印子，只能扒掉重抛重镀，一来一回多花了小两千。

基材硬度也别马虎。TD要求基体淬硬到HRC58以上再进炉，回火温度还得扛得住处理温度，不然出炉心部软，涂层再硬也是个蛋壳。细长件、薄壁件进TD炉之前，让处理厂先评估变形量，预留研磨余量，别拿注塑模的思路去赌。

省钱的路子也提一嘴：只镀工作面。导柱孔、螺孔这些位置让处理厂遮蔽保护，遮蔽做得糙，装配的时候你就知道疼了。送处理前把这些位置在图纸上标清楚，省下的公斤数都是钱。

间隙也要重新算。涂层单面长几微米，冲裁间隙本来就在丝米级，镀完等于间隙变小，所以高精度冲裁模送镀前要把配合公差报给处理厂，让镀层厚度卡着公差来。别小看这几微米，断面质量差一档，毛刺全冒出来，返修比镀还贵。

回到开头那副拉深模，最后客户送做了TD，抛光加处理花了大概一万二，之后三个月没再下过机，老板说这钱早该花。模具涂层这东西不神秘，挑对类型、备好基材、抛好表面，三步走完基本不会翻车。下次模具再拉毛，先别急着换钢料，看看涂层能不能救。

常见问题

模具涂层能做几次？可以退掉重镀吗？

TD那层是长进去的，退镀要酸洗或电解，会蚀掉几微米基材，退一次模具尺寸小一圈，重镀前得重新修配间隙。一般退两三次后尺寸公差就紧了，精密模基本一次定终身。

涂层处理要多久，会不会耽误交模？

PVD快，正常3到5天能拿货，急件有的厂48小时加钱能赶。TD慢，进炉回火加清洗，一周起步，旺季排队两周也正常，排产时把这段时间算进去。

镀钛之后模具还要不要保养？

要。涂层防的是磨损和粘料，防不了冲击开裂和积垢，顶针孔照样要加油，模面残留照样要清。别以为镀了就一劳永逸，保养省下的账迟早还回去。

注塑模做PVD涂层选哪种？

普通防粘防锈选TiN就够，成本最低；腐蚀性强的PVC、阻燃料上CrN；耐磨要求高、模温高的用TiAlN。拿不准就把塑料料单发给处理厂，让他们按成分推荐。
