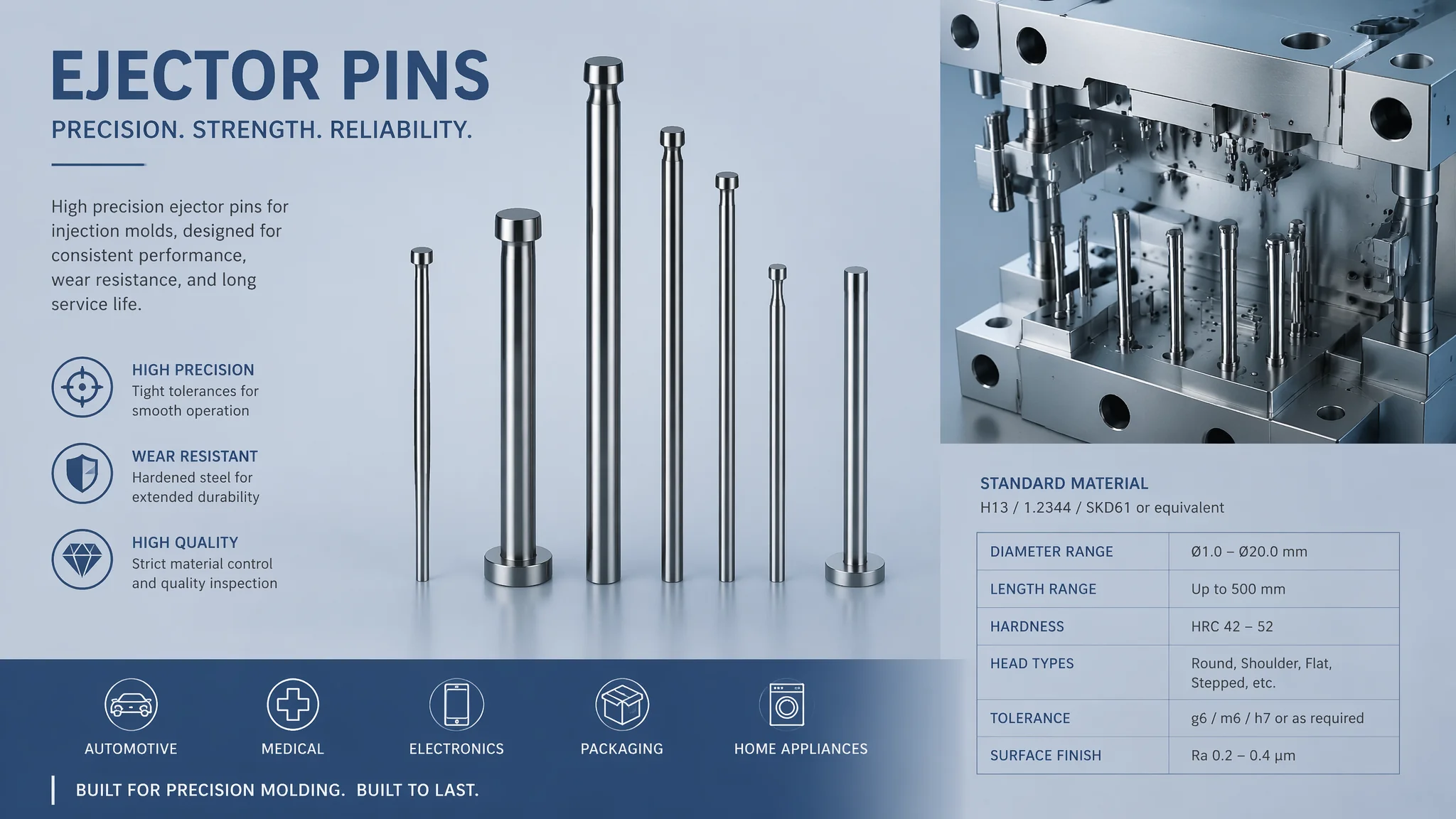

模具顶针是什么？类型规格选用和常见断裂原因分析

去年冬天一个深夜十一点，我被车间的电话吵醒。一台正在做批量生产的注塑机的报警灯在闪——顶出系统卡住不动了。赶到车间拆开模具一看：一根3毫米直径的顶针从中间折弯断裂，断裂的针头卡在产品型腔内，把下一模的产品压出了一个洞。这一批的产品是给客户明天发货的急单——深夜停工意味着明天交不出货。我们花了三个小时把模具拆开、取断针、修顶针孔、换新顶针、重新装配、上机调试。等恢复生产的时候已经凌晨两点多了，最终出货延迟了半天。

顶针断裂是注塑生产线上最常见的停机故障之一。但大多数厂对这个故障的应对策略是"断了就换"——等它断了再处理，而不是提前预防。背后的深层原因是对顶针断裂机理缺乏足够理解。为什么同样是3毫米的顶针，在A模具里打了二十万次完美退役，在B模具里打了八千次就断掉了？区别往往不在顶针本身——在顶针受力的一切周围条件上：产品包紧力是不是均衡、顶针孔加工的配合间隙是不是达标、顶针在顶出时是不是只受纯轴向力。这些细节决定了同一根顶针的寿命是天壤之别。

把顶针断裂的原因和选型知识体系化——是模具设计师和注塑工艺人员都应该掌握的基本功。配件选型体系可以参考模具配件采购指南，模具整体结构中的顶出系统可以参考模具结构图解。

顶针断裂的三大原因

顶针断裂三大原因：第一位是偏载——顶针受力方向与轴线不平行产生了侧向弯矩。这种情况占了所有断针故障的百分之七十以上。偏载最常见的根源是产品在型芯两侧的包紧力不对称——包得紧的那一侧脱模阻力大，顶针在这一侧承受的力远远大于另一侧，力的不平衡导致顶针受到侧向弯曲力矩，细长截面的顶针在弯曲循环载荷下很快疲劳断裂。第二位是顶针孔配合间隙不当——孔和顶针之间的单边间隙如果超过0.015到0.02毫米，顶针在顶出时会有明显的晃动空间，每一次顶出都是一次微观的"弯曲-拉直"循环，日积月累就是疲劳断裂。第三位是材质本身的问题——用了劣质顶针、表面硬度不均匀或内部存在裂纹缺陷。

偏载问题有时候可以通过简单的模具改造来解决。如果发现某根顶针频繁断裂——先别急着换更粗的顶针，应该先检查这个顶针位置对应的产品区域的壁厚和包紧力分布。如果产品在该区域的特征不对称——比如一侧是大平面而另一侧是密集的筋位——包紧力必然偏向筋位的一侧。这种情况下可以考虑在模具上增加辅助顶针来分散顶出力、或者优化产品的拔模斜度来降低局部摩擦阻力。盲目增大顶针直径而不解决偏载问题——就像给一个歪着走路的人换了一双大鞋子，照样崴脚。

顶针孔的加工精度常常是被低估的关键控制点。正规做法是顶针孔先用钻头钻到稍小于最终直径的尺寸，然后上铰刀铰孔以达到精确的孔径和光洁的表面光洁度。有些厂为了省时间直接用钻头一气钻到最终直径——孔壁粗糙、孔径圆度差、孔径本身偏大。这样的孔跟顶针配合的时候局部间隙不均匀——顶针在其中运行就会产生不可预测的摆动和应力集中。

关于断针之后的取出处理：如果断口在模具型腔表面以上——直接用钳子拔出来。如果断在顶针孔内部且露头不了——可以尝试用小直径的钻头在断针残留端打一个小坑然后用反牙丝攻拧出来。如果断针卡死在深孔里完全没有可抓取的端面——那就需要用电火花打孔机把断针整体蚀除掉、然后重新铰孔配新顶针。最可怕的情况是断针完全堵死在一个关键的深孔里而且周围没有其他空间加工——这时候就只能上大型火花机慢慢蚀。一个零价值的小钢棒逼停一条生产线——这就是顶针断裂的"小零件大灾难"逻辑。更详细的维修技巧可以看模具修补机技术。

根据MISUMI的工业数据分析，顶针在正常载荷条件下的推荐预防性更换周期是8到12万模次——即使外观上看起来还能继续使用也应在这个区间内更换。原因与金属材料的疲劳曲线有关：顶针在反复的轴向压应力作用下，表面看似完好但内部晶粒损伤在持续累积，到了疲劳极限附近断裂概率会突然飙升。用计数器记录模具的累计生产模次并在达到设定值后主动换顶针——这个成本远低于被动断针后的停机抢修成本。

常见问题

模具顶针一般用什么材料做？

三种主流材料各有定位。SKD61是使用最广的热作工具钢——硬度、韧性和耐热性之间的平衡适中，适合绝大多数注塑模具。SUJ2是轴承钢——硬度可以达到HRC58到62比SKD61更硬，但相应地韧性要差一些，适合对顶针硬度要求高但受力相对均匀的场合。SKH51是粉末高速钢——硬度极高但比较脆，适合极小直径（1到2毫米）的窄空间顶出场景，因为极小直径的顶针需要高强度来抵抗弯曲但同时对韧性要求相对较低。普通日用注塑模具用SKD61就足够了，性价比和可靠性都是最好的平衡。

顶针直径怎么正确选择？

选顶针直径不是随便估一下就能决定的——它需要根据产品的顶出面积和估算的脱模力来换算。直径太小了弯曲应力超过材料许用极限就会弯折断裂；太大了会在产品表面留下显眼的顶针印影响外观。一个实用的经验准则：顶针直径不要小于产品壁厚的二分之一。比如产品壁厚是2毫米——顶针至少要用1毫米直径以上。如果产品顶出面积大、所需顶出力高——建议用更多数量的顶针而不是单纯加粗直径，因为分散顶出力有助于减少每根顶针的受力负担和减小产品表面变形。

怎么判断顶针快不行了？

在顶针还没有断裂之前，有一些早期征兆值得警觉。产品表面出现不正常的圆形压痕或顶白——可能是某根顶针长度偏差导致它在冷却收缩阶段就已经碰到底了。顶出动作时听到不正常的"咔咔"异响——可能是某根顶针弯曲后在跟孔壁干涉刮擦。产品顶出后有某个局部总是粘模具需要加强脱模剂——可能是对应位置的顶针疲劳后顶出力不足。任何一个异常信号出现后就应该停机检查所有顶针——而不是等到其中一根彻底断了再处理。

模具顶针是模具行业最"忍辱负重"的零件——它们在每一模的顶出冲击中默默承受应力循环，直到某个时刻突然断裂然后背了所有的锅。但其实断针的责任很少在顶针本身——多半是设计师对顶出系统力学的理解不到位或者维护计划缺失导致的。在Taoxiaopu团队评估过的模具故障案例中，大部分顶针断裂本来可以通过设计阶段的力学分析和运行阶段的预防性更换来避免。

有模具师傅说得好：对顶针好一点，就是对自己的工时单好一点。如果你身边有做注塑模具的同事——转这篇给他，让他下一次顶针断裂不再发生在凌晨十一点的急单上。
