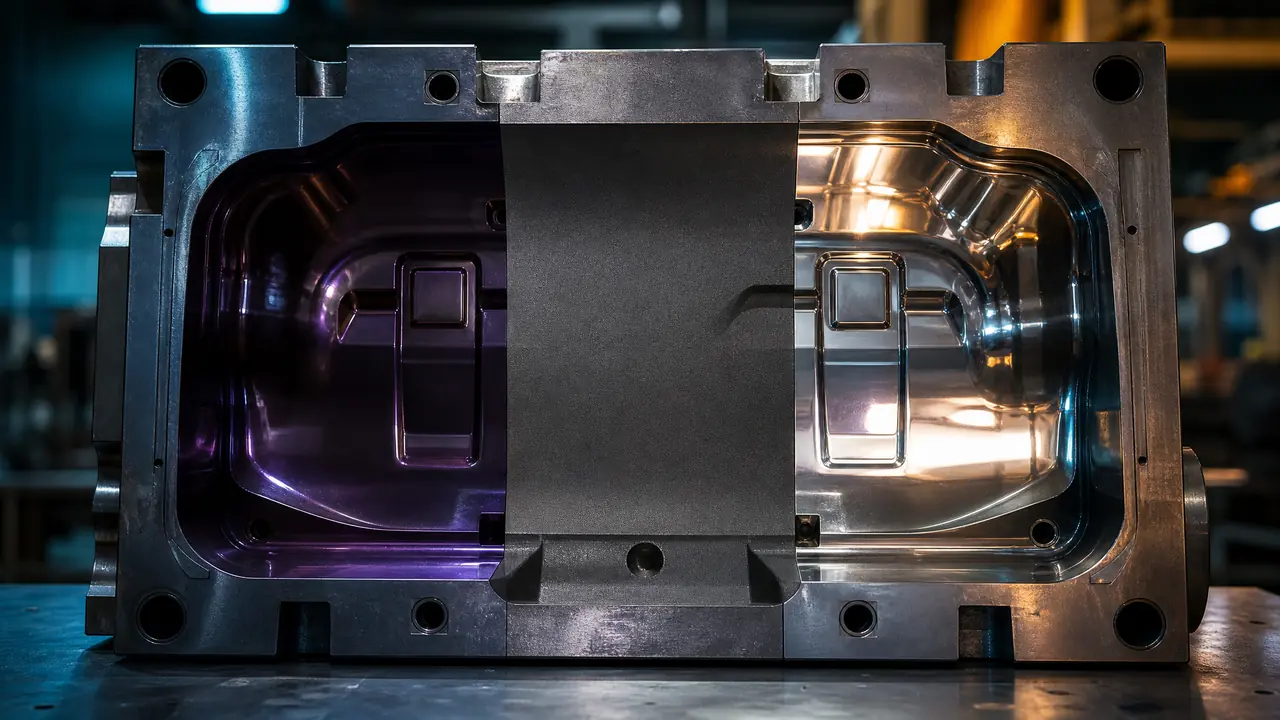

模具表面涂层怎么选？PVD TD镀硬铬

上周有个做不锈钢水槽拉伸的老板拿着模具图找到我，开口就问模具表面涂层怎么选，PVD、TD、镀硬铬挨个念了一遍，让我给句准话。这话我一年要听十几遍。答案其实不复杂，就看你那套模具怕什么：怕磨损，上TD；怕变形，选PVD；预算紧或者只想救急，镀硬铬就够了。真正让人栽跟头的，从来不是选错工艺，而是模具底子没打好就急着做涂层。

为什么这么讲？去年车间那套拉伸凹模，材料用的Cr12MoV（不了解这料的朋友可以先看这篇Cr12MoV模具钢的介绍），淬火硬度做到HRC60，先镀的硬铬，拉了不到三万模次，型腔就开始拉丝粘料。整模返修一次，停线四天。后来外协重做TD，一用到现在，二十几万模次没大修过。同一套图纸，寿命差出七八倍，差的不是运气，是工艺跟工况没对上。

PVD、TD、镀硬铬三种涂层差在哪

TD是盐浴高温里长出的碳化钒层，硬度最高；PVD是真空低温镀的薄膜，几乎不变形；硬铬靠电镀，便宜厚实但会掉皮。三种工艺的成膜方式不同，结合强度和能扛的工况就完全不同，往下拆开看。

TD的全名叫热扩散碳化物覆层处理，盐浴温度拉到一千摄氏度上下，钒原子渗进钢的表层，跟基体里的碳结合成碳化钒。这层东西是冶金结合，不是贴上去的，表面硬度能做到HV3200以上，行业里普遍认这个区间。代价也摆在那：处理完模具要跟着重新淬火回火，变形量得靠预留磨量消化。我经手的一套420毫米宽的凹模，TD出炉拿千分尺量，长宽都胀了0.03毫米左右，精加工留量就按这个数准备。

PVD走的是另一条路。真空炉里四百五十到五百摄氏度，钛、铬这类金属被电离后一层层沉积上去，膜厚一般1到4微米。这个温度压在多数模具钢的回火温度以下，出炉基本不变形，精密模、高光面注塑模指名要PVD，图的就是这点。膜薄，对尺寸的影响可以忽略，但也别指望它去扛剧烈的镦挤磨损，皮再硬终究是层薄皮。

镀硬铬最老派。电镀槽里几十摄氏度，铬一层层堆上去，想堆多厚堆多厚，0.02到0.05毫米都常见。便宜，快，外协三四天就能拿回来，还能退掉重镀，修模师傅都喜欢它。短板在结合力：铬层跟钢体是机械咬合，不是长成一体的，边角和受力大的位置容易起皮掉块。掉下来的铬片要是卡进型腔，一套模就废了，这不是吓唬人。

涂层费几千上万，这钱花得值吗？

算总账TD最值：一套不锈钢拉伸模镀铬撑3万模次，改TD后做到25万还在用，产量大的模子折到每模次成本反而最低。价格看着差好几倍，账不能只看加工费那一栏，要看整个寿命周期。

价格先摆出来。TD贵，一套中型拉伸模外协做下来几千块起步，体积大的上万也正常；镀铬最便宜，几百块，三天五天拿回来；PVD按炉算钱，一炉几千块，一次能装好几套模具，摊到单套不算吓人。看着差好几倍，摊到每个模次上，排序经常倒过来。

拿我那套水槽拉伸模的账来看：镀铬版三万模次就拉伤，修一次停线三四天；TD版做到二十五万模次，中间只下机抛过两次光。总费用TD高出好几倍，平摊到每个模次，反而不到镀铬方案的一半。产量越大，这笔账越偏向TD。产量小呢？往下看。

选涂层前，先把钢材和抛光这两件事做对

涂层只是最后一层皮，基材硬度不够、表面没抛好，膜层长不牢还复印划痕，这两件事做不对，涂层钱等于白花。见过太多人顺序做反，先花几千块做涂层，再回头骂工艺不行。

第一件是基材。涂层是长在钢上的，钢太软，膜层底下撑不住，一压就塌，行话叫鸡蛋壳效应。TD要求基材淬硬到HRC58以上，Cr12MoV、DC53这类冷作钢是常规搭配。PVD对基材宽容一些，预硬钢也镀得住，寿命提升幅度会打折扣。像2738、718H这种预硬塑模钢（料性差别可以看这篇2738模具钢的避坑文），直接送去做TD基本没戏，一千度的盐浴能把预硬状态打回退火态，模具直接软掉。

第二件是抛光。涂层会把模具表面的状态原样复印一遍，镜面进去镜面出来，划痕进去划痕出来。TD前至少抛到Ra0.2以下，做外观件的PVD更要抛到镜面级，等级划分可以参考这篇模具抛光工艺里的六级标准。我们吃过亏：一套模抛到一半赶交期，凑合送去做PVD，出来型腔上那几道油石纹清清楚楚，返工重抛再重镀，两道钱一起烧。

还有个容易被漏掉的点，公差预留。膜层有厚度，长上去尺寸往外涨。PVD涨1到4微米，一般可以忽略；镀铬动辄二三十微米，型腔公差紧的，镀前就得把尺寸往里收着做。这些细节要跟涂层厂对图时讲清楚，别等装上压机才发现配不顺。

这三种情况，我劝你先别急着做涂层

产量不到一万模次、模具还在试模调整期、基材是预硬钢又没法重新淬火，这三种情况做TD纯属烧钱。先用镀铬或氮化顶着，等工况稳定了再上重武器。

试模期的模具结构还可能改。烧焊一改，涂层整片报废，等于每改一版结构就重做一遍涂层，这钱花得最冤。先让模具稳定产出合格品，定型了再做涂层，顺序别反。

预硬钢那事也一样。真要耐磨，与其反复修模，不如算一笔换材料的账：718H换成淬硬的DC53，材料费加加工费看着肉疼，摊到寿命里未必亏，选型对比可以看这篇DC53模具钢的性能分析。我们车间有套旧模就这么改的，改完两年没再因拉伤下过机。

回到开头那个做水槽的老板，我后来给他的方案是：凹模用Cr12MoV淬硬到HRC60做TD，压边圈镀铬顶着，先小批量跑三个月看数据。他照做了。上个月发消息过来，说模次过了八万，还没到修的时候。你手上的模具要是也卡在涂层选择上，先别急着比价，把材料单、目标产量和当前的报废原因整理成一页纸，拿去找两家涂层厂分别出方案，谁家肯帮你算每模次的成本，谁家就值得谈下去。

常见问题

做过TD的模具还能修补吗？

能修，但麻烦。TD层退不掉，崩角、磕伤一般走激光焊补，焊完把局部重新做涂层，或者整模重做一遍。所以关键部位决定做TD之前，先把结构强度校核到位，别给自己留后患。

压铸模具适合做哪种涂层？

模芯常见的是渗氮，或者PVD里的CrN、TiAlN系列，图的是抗铝液冲蚀和热疲劳。TD的高温盐浴会把模芯打变形，压铸行业基本不碰，别听有的厂家一通推销就上。

镀硬铬起皮了怎么办，能直接再镀一层吗？

不能直接罩上去。旧铬层要先退干净再重镀，不然起皮只会更快。退铬有专门的退镀工艺，不伤基材，外协处理也就一两天的事，别为了省这几天埋雷。

涂层厂报的硬度数字，自己怎么验证？

让对方出膜层截面的金相照片和硬度检测报告，正规厂都有这套东西。再不放心，拿一块样件送第三方检测，几百块钱的事，买个踏实。
