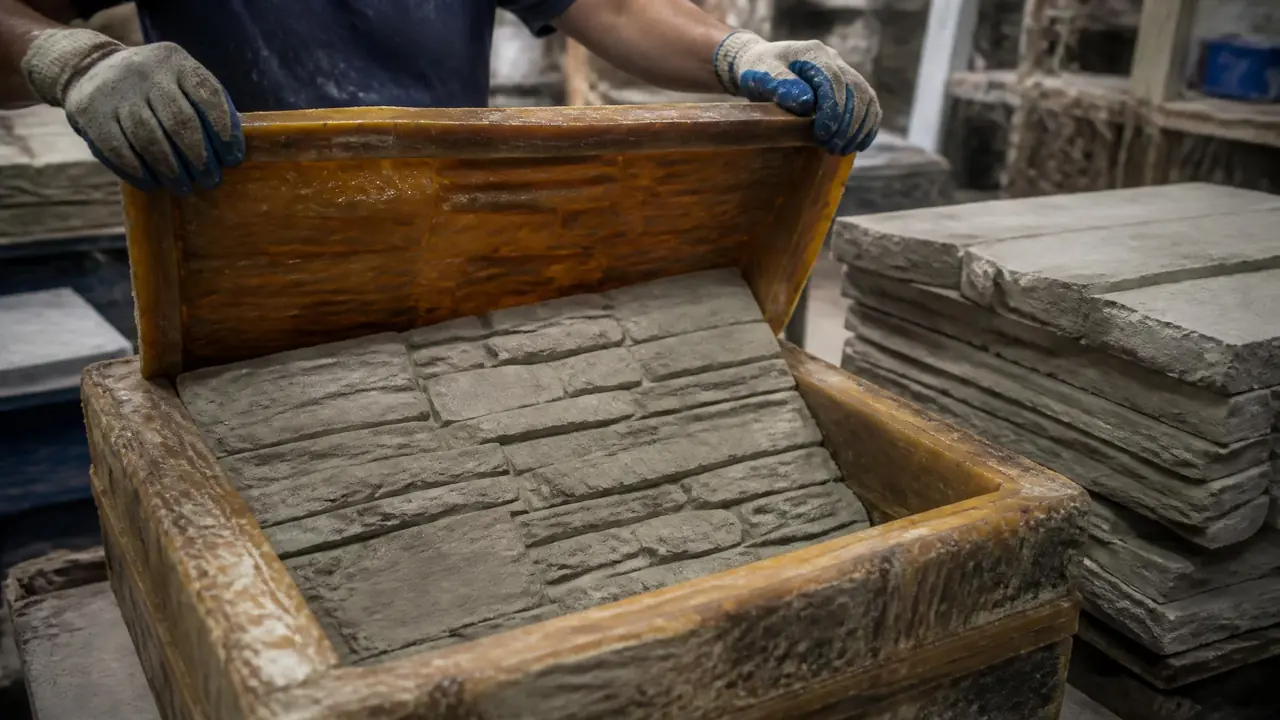

聚氨酯模具能用多久？PU弹性体的翻模应用

厂里问聚氨酯模具能用多久的人，十个里有八个把两码事混在一起：一种是拿PU弹性体翻出来的软模，专门复制石膏线、文化石、水泥构件；另一种是拿聚氨酯浇注做产品，比如鞋底、筛板，那套模具本身是钢的。这篇只聊前一种。我的判断很简单：翻石膏两百模上下，翻水泥更多，翻树脂最伤模，差在哪，一层层拆给你看。

先交代这些数是哪来的。前年冬天在中山一家文化石厂蹲了三天，他们的PU软模台账记得很细，一套邵氏A75的聚氨酯模具，翻水泥文化石翻到三百二十模才出现第一道裂口，同一批硅胶模在隔壁线翻到两百一十模就边角发脆了。厂长原话：PU模便宜三成，坏得也不算慢，算总账划算。

聚氨酯模具到底能翻多少次？

翻石膏两百模上下，翻水泥构件能到三百模以上，翻不饱和树脂普遍撑不过一百模，寿命差距主要出在材料和脱模细节上。这组数不是实验室数据，是中小厂台账里的常态，你的用法偏一点，数字就往下掉。

分开说。石膏制品最友好，石膏浆发热温和、脱模干爽，PU模具正常用两百模没问题，勤补脱模蜡的能上三百。水泥构件看着糙，其实是PU的主场，砂浆磨料再狠也扛得住，抗撕裂强度摆在那里。真要当心的是不饱和树脂和环氧，固化放热加上苯乙烯这类溶剂侵蚀，PU表面会慢慢发黏发花，一百模左右模面就得报废，这行里基本有共识。

我自己的翻车记录也在树脂上。早年代人翻一批树脂摆件，没垫隔离层直接浇，第三模开始粘模，第五模整套模具撕坏，两公斤多模具胶报废。钱心疼，耽误交货才更肉疼。

还有人拿它跟乳胶模比。乳胶模便宜、软，翻石膏像的手工作坊用得多，但寿命短得多，几十模就老化掉渣；PU这边料贵一截，摊到每一模上反而省。现在工厂里基本是PU和硅胶分天下，乳胶只剩零星的小作坊还在用。

硬度怎么挑也有讲究。翻石膏线这类花纹细的，邵氏A60到70的软胶好脱模，花纹不伤；翻水泥大构件我习惯用A75到A80，太软了浆料一压，模腔就往外鼓，尺寸差出两三个毫米，验收过不了。硬度每差5个点，配方和价格都不一样，下单前先说清楚翻什么，别让业务员替你定。

顺带说个选型的坑：市面上有些低价"聚氨酯模具"其实是掺了填料的，邵氏硬度标得挺好看，一撕就露白茬。买之前让供应商寄样品条，自己拉一下，回弹快、撕口齐整的才收货。

PU模具胶和硅胶比，该怎么选？

预算紧、翻水泥石膏选PU，抗撕裂还便宜三成左右；要耐高温、翻树脂或做食品模，硅胶多花的钱才值。两边不是替代关系，是各管一段。

拿我在用的两组行情价摆一下：

表里的价是2024年在佛山和东莞问到的散货价，桶装一吨起订还能再压一成上下，具体找当地经销商谈，别照着网上的最低价砍。

我的偏向很明确：翻水泥预制件和石膏线，PU确实比硅胶强一截，价钱还低。但只要接到树脂单，我宁可多花钱上硅胶，粘一次模的损失比差价大得多。液态硅胶翻模的具体手法，可以看这篇硅橡胶模具翻模工艺详解，拉片灌浆的步骤写得细。

延长聚氨酯模具寿命的四个习惯

脱模蜡别省、配比用电子秤称、浇注前抽真空、存放平放避光，四条做到位，同一套模具寿命能差出一倍。都是不花钱的功夫，全看做不做。

固化这一步最容易偷懒。PU模具胶主流配比在100比10到100比15之间，夏天25℃左右十到十二个小时能脱模，冬天车间没暖气，我都是放40℃的烘房里过夜，第二天早上刚好。固化剂凭手感倒的人，最后收的基本是一批发黏的废模。

抽真空别跳过。有次赶货省了这步，浇出来整套模具全是气泡孔，边缘一排针眼，客户验货当场挑出来。两公斤料加三天工期，就为省那十分钟。

还有个容易忽略的点：浆料别贪快。有师傅为了赶产量往水泥浆里多加水，流动性是好了，可浆在模具里挂不住，边角总缺肉，还得补浆二次浇。水灰比按厂家给的来，稠一点是费劲，模具省心。

日常翻模的节奏也有讲究。文化石厂的老师傅每翻二十模补一遍脱模蜡，模具边角用软毛刷清理，指甲硬抠一次就是一道口子。不用的时候平放阴凉处，PU怕紫外线，晒一夏天就发黄变脆——这条是被退货教会的。

小裂口能救就别扔。模具边角拉出细口，用同系列的PU修补剂粘合压实，晾一晚接着用；别拿502糊弄，脆得很，翻两模又开了。裂口超过十公分、伤到模腔花纹的，直接回炉重开一套，修补的钱够买新胶了。

母模那边的前期功夫同样影响寿命，脱模蜡怎么打、分型面怎么处理，这篇石膏像模具翻模从母模到复用的全记录里踩过的坑值得先过一遍。

两种胶的详细参数差异，模具胶分类对比这篇摆得更全，看不懂数值的先从那篇补课。

说回开头那个问题。聚氨酯模具能用多久，答案不在胶水本身，在你翻什么、怎么养。翻石膏水泥的老老实实补蜡、按配比来，三百模不是空话；急着赶货省掉抽真空和脱模蜡的，几十模就报废也怪不到材料头上。下一套模具开浇之前，先把烘房和电子秤备好。

常见问题

聚氨酯模具胶多少钱一公斤？

国产工业级普遍在25到45元一公斤，固化剂单独算。比模具硅胶便宜三成上下，各地行情有浮动，量大还能再谈。低于20元的要留个心眼，填料掺假的概率不小。

PU模具能承受多高温度？

长期使用建议压在80℃以内，短时间到100℃就会发软变形。要翻放热厉害的树脂或者做热硫化件，别硬上PU，直接换硅胶。

翻模前母模要怎么处理？

表面抛光到没有划痕，再打两遍脱模蜡，缝隙和拐角要用软刷带到位。母模处理马虎，第一模就粘，模具寿命从根上打折。

冬天聚氨酯模具胶固化慢怎么办？

环境温度低于15℃就很明显了。把配好的胶和模具一起进40℃到60℃的烘房，固化时间能压回半天以内。比加大固化剂比例靠谱，后者容易发脆。

延伸阅读

翻模新手想系统上手，硅胶模具DIY手工翻模教程从选胶讲到开模，步骤可以照着抄。

水泥预制件翻模的选型思路，接着看水泥模具制作完整实录，母模打磨到批量浇注都齐了。
