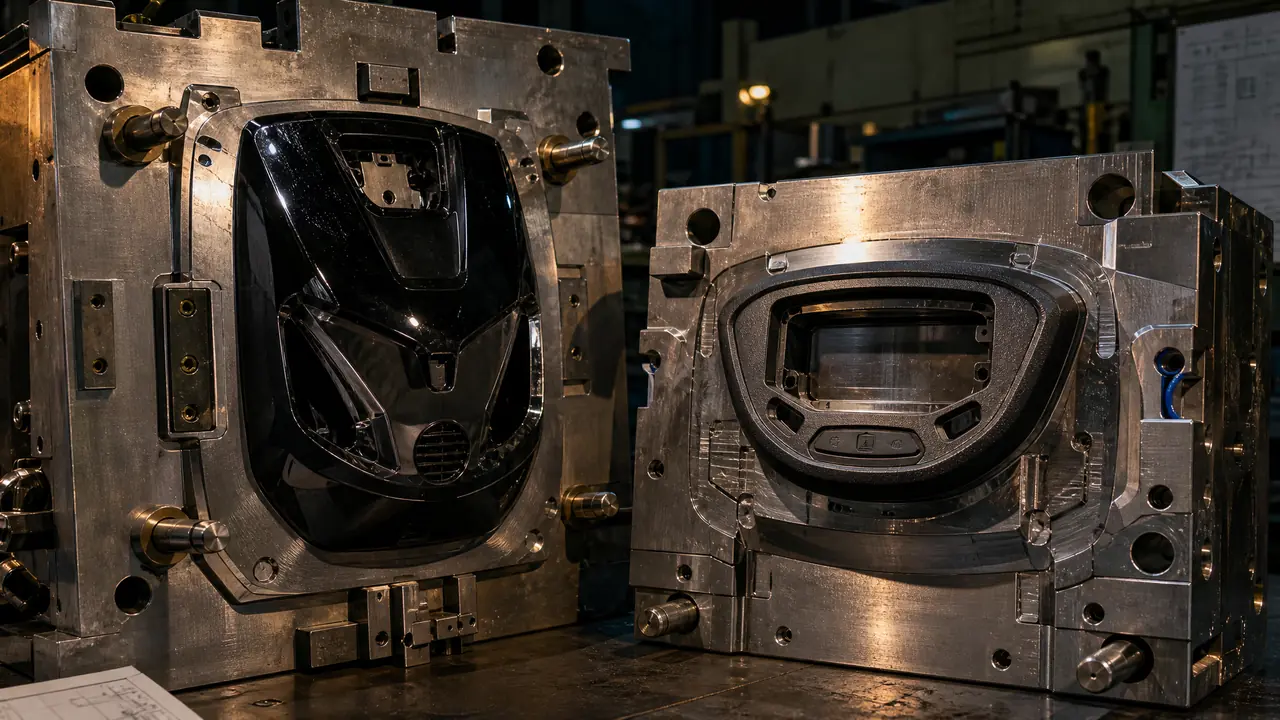

电动车模具做什么件？外壳与仪表盘

上个月有个做电动车配件的朋友问我，手里一摞前脸外壳、仪表盘、灯罩的图纸，想知道找模具厂开模，开的到底是些什么模具。我直接告诉他：这些件九成九都是注塑模做出来的，行业里说的电动车模具，指的就是给电动车塑料件开的那一套套注塑模具。

这话不是随口说的。一台电动踏板车拆开看，前脸外壳、座桶、脚踏板、仪表盘罩、后尾箱，加上电池盒外壳，塑料件少说十几二十个。每个件背后都对应一套（或半套）模具。件不一样，模具的难点就完全不一样，你拿着「开个模」这三个字去询价，各家报出来的价能差出三倍。

电动车模具主要做哪些件

电动车模具最常见的活是四类件：外壳类、仪表盘类、灯罩类和结构件类，外壳与仪表盘占了开单量的大头。外壳件追求外观，仪表盘追求精度，其余的看装配强度。

展开讲讲。外壳类里，前脸面板、侧板、座桶盖最典型，材料多用PP或ABS，前脸外壳模具基本是每家车厂必开的。仪表盘类包括仪表罩、仪表底壳，有的还有带按键的面板。灯罩类是透明件，用PMMA或PC，模具又是另一路做法。结构件类就是电池盒、脚踏板、行李架支架这种要吃力的件，料厚、加强筋多，外观反而无所谓。

我经手过的单子里，外壳和仪表盘加起来能占到六成以上。灯罩虽然量少，报废率却是各类件里最高的，一个气泡整件就扔。所以谈电动车模具，把外壳和仪表盘聊透基本就够了，这两类也最能代表注塑模的门道。想先把注塑模具的基础概念补齐的，可以先看这篇注塑模具入门指南。

外壳模具：难的不是形状，是外观

外壳件模具的核心难点在分型面和外观面，分型线藏哪、顶针顶在哪、浇口留什么痕，这三件事决定一套模贵不贵。形状本身反而不是大事。

举个例子。前脸外壳是个弧面大件，客户要求外观面不允许有顶针痕，那顶出就得绕着走，斜顶、推块、二次顶出，成本蹭蹭往上加。浇口也一样，潜伏式浇口会留个小点，热流道进胶几乎无痕，可热流道系统本身又是几万块。这笔账模具厂会替你算，你自己也得心里有数，不然只会觉得「怎么这么贵」。

分型面我多说两句。电动车外壳曲面多，分型线经常要顺着造型走，走歪一点，装到车上就是一条明显的黑线，客户验货直接不过。分型面怎么选、碰穿插穿怎么处理，之前写过一篇模具分型面的专文，这里不重复了。

材料上的账也得算。PP收缩率大，1.5%上下，模具尺寸要提前放出来；ABS收缩率0.5%左右，尺寸更稳，但熔接线痕更容易冒头。我们车间做PP外壳，模温一般压在40到60℃这条线里，出件变形明显小一截，这是反复试出来的，教科书上就一句话带过。

仪表盘模具为什么比外壳难做？

因为仪表盘是「半外观半精度」件，既要表面皮纹好看，又要和底壳、透明罩的装配公差卡在零点几毫米里。两头都不能松，模具精度就得往上抬。

先说皮纹。仪表盘表面都有咬花，蚀纹之后收缩会变得不均匀，0.1毫米深的花纹，脱模斜度就得相应加大，不然出件的时候表面拖白。斜度加多少、纹做多深，模具厂和蚀纹厂要来回对图纸，这层沟通成本，很多人开模前根本想不到。

再说装配。仪表盘底壳上要卡透明罩、要装液晶屏，卡扣位置公差得控制在0.1到0.2毫米，模具做大了装不进，做小了骑车一路咔咔响。这种件我们一般用718H或2738做模芯，型腔要精加工再省模，加工费比普通外壳模高三成左右。对公差要求更苛刻的件，可以看看这篇精密注塑模具怎么把公差压到0.01毫米，道理是相通的。

还有个容易翻车的点：熔接线。仪表盘正面中间常常要做出风口或者螺丝柱，胶一流过去，正面就压出一条熔接痕。位置不合适就得改浇口、改排气，试模两三次太正常了。老实讲，仪表盘模想T1一次试模就交模，我干这么些年没见过几回。

开一套多少钱、等多久

中小尺寸的外壳模大概3万到8万，仪表盘模精度高，普遍8万起步，周期都在30到50天这个区间。价格随钢料、穴数和外观要求浮动很大。

这张表是我按这两年经手的单子整理的，长三角行情，珠三角会略低一点。注意穴数：一模出两件不是翻倍价，大概1.6倍上下，因为模架和大部分加工是共享的。周期上还有个隐藏项——试模改模。表面看40天能交，加上两轮改模拖到55天很常见。急着上新品的话，这个余量必须提前留出来。

说回开头那位朋友。我最后给他的建议就一条：先把外壳和仪表盘分清楚，外壳盯外观痕，仪表盘盯装配公差，拿着这两条去和模具厂谈，对方一听就知道你不是外行。别一次找五家比最低价，低价埋的坑，最后都从改模费里加倍收回去。

常见问题

电动车外壳模具用什么钢材好？

预算紧用P20就够，产量大或者要出光面的建议上718H。透明灯罩件另说，得用抛光性能好的S136这类不锈钢。别听销售忽悠一步到位，先算清楚你这个车型打算卖多少台再定。

仪表盘上的彩色按键能一次成型吗？

能，走双色模，两个注塑嘴先后打两种料。成本比单色模高不少，但省掉人工套色和二次装配。按键这种件量大了之后，双色模反而更划算。

电动车塑料件模具寿命一般多久？

看钢料也看保养。P20模芯正常打20到30万模次没问题，718H能到50万模次往上。保养就是按时除锈打油，别让模具在注塑机上生着放半个月，寿命直接砍半。

开模前需要准备什么资料？

3D图档（STEP格式最稳）、材料要求、预估年产量、外观面标注，有装配关系的把对手件也一并发过去。资料齐了报价才准，口头一句「做个外壳」报出来的价都是虚的。
