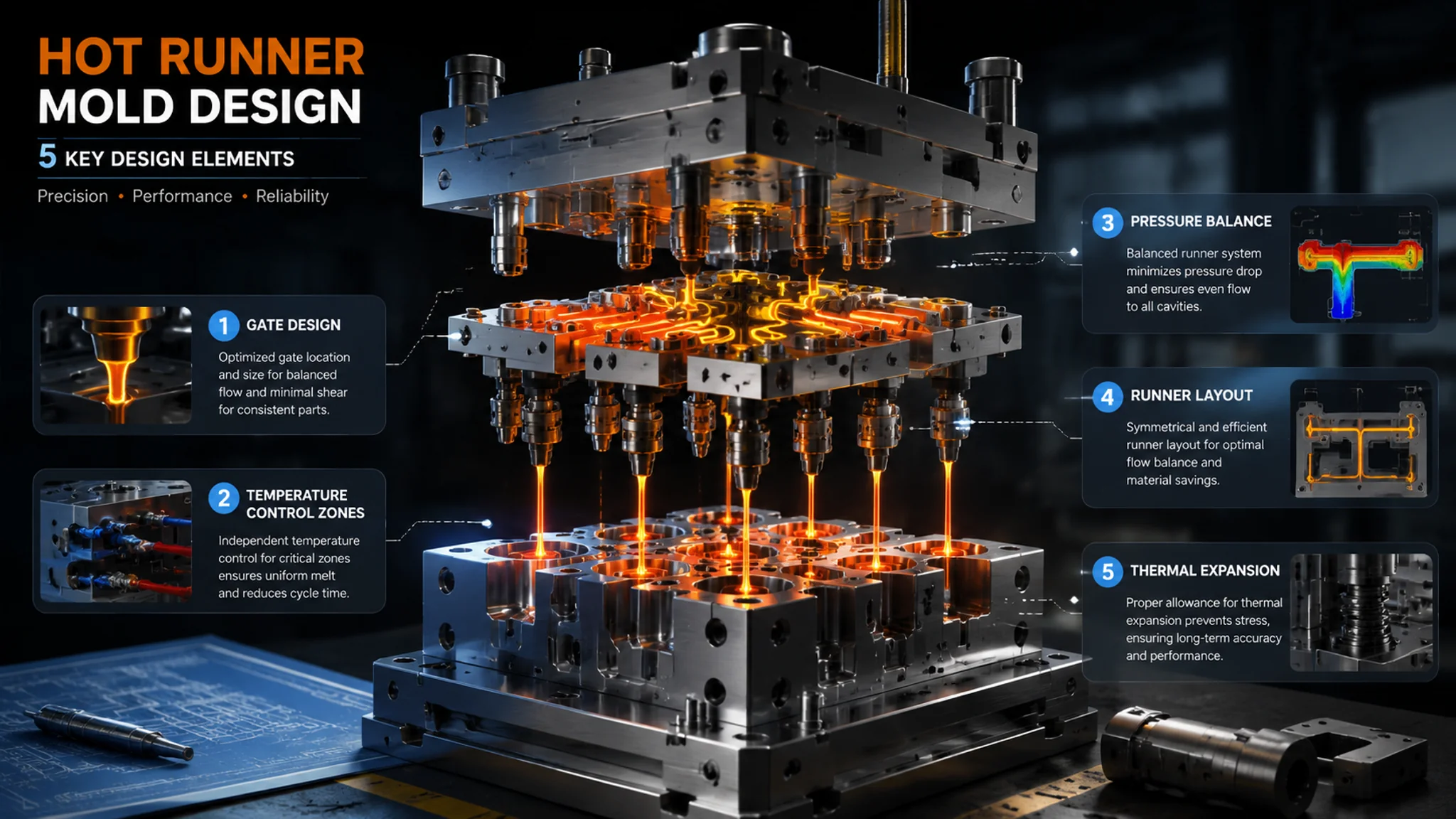

热流道模具设计的五个关键：浇口、温控、压力平衡一次讲透

上个月有个同行在群里发牢骚：花了四万多上了一套八点热流道，结果试模第三天就烧了一根加热棒，拆开一看，分流板和模板之间的间隙根本没算热膨胀量，升温之后流道板直接拱起来把密封面顶开，塑料从缝隙里渗得到处都是。这种翻车我见得太多了。

说白了，热流道模具设计不难在画图，难在你得同时伺候好两个"脾气相反"的东西：流道里200多度的熔融塑料，和旁边五六十度的冷却水路。热和冷挤在同一块模板里，谁也不让谁。热流道的基本原理和结构我在热流道模具是什么那篇里已经写过，这篇只讲设计——具体到浇口开多大、热电偶放哪里、间隙留多少这种动手层面的事。系统怎么选型、什么时候值得上热流道，看热流道系统选型那篇就够了，这里不重复。

第一个关键：开放式还是针阀式？

开放式便宜、结构简单，但浇口处会留一小截拉丝和料头，时序没法控制；针阀式贵一倍左右，靠气缸推动阀针开关浇口，能做时序控制，浇口痕迹只剩一个直径约1毫米的圆点。老实讲，除了透明度和外观要求不高的盖子、托盘这类产品，我现在基本都劝客户直接上针阀式。

两者的差别你在试模现场一眼就能看出来。开放式的热嘴靠塑料自己冷凝封口，开模瞬间浇口那点余料会被拉出丝来——PP料特别明显，产品取出来经常挂着一根头发丝似的塑料，还得安排人去剪。针阀式是阀针在保压结束后主动把浇口"掐断"，干脆利落。

针阀式真正的价值是时序控制。八腔的模具，可以让靠中间的四个浇口先开0.3到0.5秒，边缘的四个后开——熔接线就被主动"推"到了不显眼的位置。我们给一家做显示器后壳的客户调过这个时序：默认八点齐开，面板正面有条熔接痕怎么调工艺都藏不住，改成中间先开、两侧后开之后，熔接痕挪到了侧立面。客户当场拍板加钱。

但针阀也不是没代价。每多点一个针阀，系统报价大概多八千到一万五，还要配时序控制器和气压单元；阀针是运动件，两百万模次以后针尖磨损，浇口封不严会流涎，该换就得换，别硬扛。

第二个关键：浇口形式与尺寸怎么定？

热流道最常用点浇口，直径按产品壁厚和材料流速定，常见范围0.8到2.5毫米；浇口越大填充越稳、压力损失越小，浇口痕也越明显。我的习惯是先按壁厚的一半取值试模，再根据填充情况放大0.1毫米一档地修，别一上来就开大——浇口开大容易，焊回去可就难了。

具体点说：薄壁的瓶盖类产品，PP料，点浇口0.8到1.2毫米够用；家电外壳这类壁厚2.5毫米左右的ABS件，1.5到2毫米是主流；玻纤增强的PA66因为流动性差、纤维还会在浇口处取向，浇口要放到2毫米以上，不然填充压力能把螺杆憋出报警。

浇口痕大小直接关联客户能不能接受。针阀式的浇口痕就是阀针直径那个圆，设计时把浇口位置放到产品非外观面或者标签覆盖区，能省掉后面无数扯皮。我手上一个化妆品瓶盖的项目，客户要求正面"完全无痕"，最后是开放式热嘴加转角潜浇口，把浇口藏到盖子内侧——方案土，但管用。

浇口区还有个容易漏掉的细节：浇口周围模板的冷却。热嘴尖部那个区域永远在和型腔抢温度，冷却水路至少要绕到浇口周围，离浇口边8到12毫米。这个细节做没做，直接决定cycle time能压到多少。

第三个关键：温控区划分与热电偶布置

温控分区的基本原则是"每个热嘴独立控温，分流板按区域分组"；热电偶要么内置在热嘴里、要么紧贴加热棒，离被控对象越近，控温越准。一区一点肯定最好，但成本会上去，普通产品分组控温完全够用。

先说分流板。主流道杯进来之后一级流道分二级、二级再分到各热嘴，每一段流道的热损失不一样，就得按段分区。八点的系统，常见做法是分三区：主流道区、一级分流区、二级分流区，每区一根热电偶单独反馈。热嘴这边，每个热嘴一个加热圈一个热电偶，独立闭环——因为端部靠近冷模，天然比分流板冷，混在一个区里控，端部永远是"被平均"的那个，浇口迟早冻结。

热电偶的安装位置是个经验活。见过把热电偶装在远离加热棒的角落里，控制器拼命给加热棒通电，实际流道表面温度早就超了——结果PP在流道里碳化，黑点一个接一个地出现在产品上，查了两天才发现是测温点的问题。所以我现在验收热流道一定亲手测：升温到设定值后用测温枪逐点打热嘴端面，偏差超过5℃就要求整改。

温控器本身也要会挑。好的控制器是软启动加PID自整定，升温曲线平滑；差的廉价新风机式控制器冲温能冲过设定值20℃，对PC这种对温度敏感的料就是灾难。根据中国模具工业协会的行业调研数据，注塑模具企业对温控精度相关的售后投诉占比常年不低，热电偶和加热棒属于热流道系统里最常更换的易损件，选供应商时把这两项的保修条款谈清楚，能省很多后患（参考中国模具工业协会官网）。

第四个关键：流道平衡——自然平衡还是人工平衡？

流道平衡的目标是让塑料在同一时刻、以同样的压力到达每个浇口。布局规整的模具优先做自然平衡（H形布局，每条路径等长）；布局受限的模具用人工平衡，靠把近端流道做细、远端做粗来凑。能用自然平衡就别用人工平衡，这是原则。

H形自然平衡的原理简单：所有流道路径长度相等，流动阻力自然一致。代价是分流板尺寸大、加热功率和成本都上去。人工平衡省地方，但流道直径一变，平衡就跟材料、跟工艺参数绑死了——你今天用MFI是30的PP调平了，明天车间换了MFI是12的料，整副模具立刻不平衡，所有工艺参数重新来过。

讲一个我亲历的翻车案例。一套十六腔的PP勺子模，布局是长条形的，当时为了省分流板尺寸做了人工平衡，近端流道直径压到5毫米、远端放到8毫米。试模的时候问题就来了：远端八腔总是慢半拍，先打出来的八腔已经保压了，远端八腔还没填满，结果就是靠近主流道的勺子饱满、飞边都压出来了，远端的却缺料短射，一副模具两副面孔。当时想靠加大注射压力救，压力一加近端飞边更狠，压力一小远端短射更狠——怎么调都是死结。

最后拆下来把流道重新做了等长设计，问题才彻底解决。从那以后我给别人的建议就一句话：腔数多、产品值钱的时候，别在分流板尺寸上省钱。人工平衡不是不能用，但它对材料波动的容忍度太差，换料、换色、甚至换一台注塑机，平衡都可能变。行业里大的热流道厂商比如Synventive和Husky在做流道平衡设计时都会跑流动模拟， Moldflow这一步别省，几百块的模拟费比拆两次模具便宜多了。

第五个关键：隔热与热膨胀间隙计算

钢从室温升到250℃左右，每100毫米要膨胀约0.3毫米（热膨胀系数约12-13×10⁻⁶/℃）；分流板升温后会朝着各个方向"长大"，设计时必须在装配方向上预留膨胀间隙，同时靠定位销限制它只往允许的方向伸。间隙算错，要么热态把模板顶变形，要么冷态缝隙大到漏料。

具体算法不复杂：膨胀量 = 分流板长度 × 温升 × 线膨胀系数。一块300毫米长的分流板，从室温20℃升到240℃，温升220℃，膨胀量就是300×220×12.5×10⁻⁶ ≈ 0.83毫米。这0.83毫米往哪长，必须在设计阶段就规定好。主流道杯那个位置是固定点，分流板从这里向远端伸长，所以热嘴的中心距在图纸上要按"冷态尺寸减去膨胀量"来放——冷态看着偏了半毫米，热态才是正中的。

垫片（也叫承压垫）是这套系统的另一个细节。分流板靠几个高硬度的垫块把重量压在模板上，垫块既要承压又不能导热太狠，常用材料是不锈钢或者硬度HRC45以上的模具钢，接触面磨平。垫片数量和位置决定了分流板受力是否均匀——垫少了分流板中部悬空，注塑压力一冲会颤；垫多了导热路径多，热量往模板漏得快，电费蹭蹭涨。

隔热还有整体层面的一招：在分流板和模板之间加隔热板（石棉树脂板或者低导热复合材料，几个毫米厚），能把向模板的漏热砍掉一大块。加热棒的功率配置也要跟着隔热水平算：经验上分流板按每平方厘米流道板面积0.8到1.2瓦估算，热嘴按每厘米加热圈长度100到150瓦配——配小了升温慢、补热跟不上，配大了冲温猛、加热棒寿命短。这个话题在模具加热器那篇里有更细的展开。

主流道杯和分流板结构：几个没写进五个关键但必须提的点

主流道杯是塑料进入热流道的第一站，它的口径要比注塑机射嘴孔径大0.5到1毫米，锥面贴合角度差2度左右，保证射嘴和杯口只沿环面接触不憋料。分流板内部流道推荐做成圆形截面，转角处用大圆弧过渡，避免死角积料。

死角积料这事的后果很隐蔽：不是马上堵，而是料在死角里一圈一圈慢慢降解，每隔几十模一个黑点混进产品，你根本想不到是流道结构的问题。所以分流板流道尽可能是"一通到底"的光滑路径，加工完内壁要抛光到Ra0.4以下。焊在流道里的加热棒要全程贴紧流道壁，有空隙的地方局部过热，又是一个黑点源。

分流板和模板之间的密封也很讲究。大多数系统靠精确的间隙配合加金属对金属的贴合面密封，不额外加耐高温密封圈；拆装次数多了贴合面会拉伤，重新装配前平面度要重新研配。这些结构层面的要求看着琐碎，但它决定了这套系统是免维护跑三年，还是三个月一修。

常见问题

热流道模具设计一定要用针阀式吗？

不一定，看产品。盖子、托盘、周转件这类对外观不敏感的产品，开放式便宜又耐用，没必要上针阀。但外观件、大件薄壁件、多腔要控时序的，针阀省下来的后处理和调机时间，很快就抵回差价。我的经验是：客户合同里写了"浇口痕迹需符合限度样板"的，直接针阀，别赌。

点浇口直径开多大合适？

没有万能值，起点可以按壁厚的一半取：壁厚2毫米的ABS件，从1毫米左右开始试。流动性差的料（玻纤PA、POM）放大一到两档；透明PS、PP这类流动性好的可以更小。原则是小步试模、逐档修大，千万别一步到位开大，浇口放大容易缩小难。

热流道温控一区控一个点还是分组控？

热嘴必须一点一区，这个没得商量，因为每只热嘴端部的散热条件都不同。分流板可以分组：腔数少的一到两区，腔数多的三到五区。判断标准是同一区内的温度需求是否一致——一级流道和二级流道热损失不同，硬捏在一个区里，肯定有一段被控得不准。

热膨胀间隙忘了算会出什么问题？

轻则浇口错位，重则漏料烧加热棒。分流板热态伸长没地方去，就把密封面顶开，塑料渗进隔热空间里，裹住加热棒和热电偶，棒温散不出去很快烧断。开头说那个同行四万多的系统就是这么报废一半的。所以验收清单里"热态浇口对中检查"这一项，一步都不能省。

写到这里你应该能看出来，热流道模具设计这五个关键没有哪个是孤立的：浇口尺寸牵动温控，温控牵动隔热，隔热又反过来影响压力损失和流道平衡。图纸阶段多花两个下午把这几件事掰清楚，比试模现场熬两个通宵划算太多了。我个人最看重流道平衡和热膨胀这两项，因为它们是"设计决定、后期救不回来"的类型；浇口小了还能修，时序错了还能调，平衡错了、间隙错了，只有拆模返工一条路。

如果你正准备开一套带热流道的模具，建议先把注塑模具设计的整体流程过一遍，再来抠这篇里的细节；配套的注塑模具结构知识也能帮你看懂热流道在整副模具里的位置。觉得有用的话分享给做模具的朋友——这个行业信息差就是成本差。
