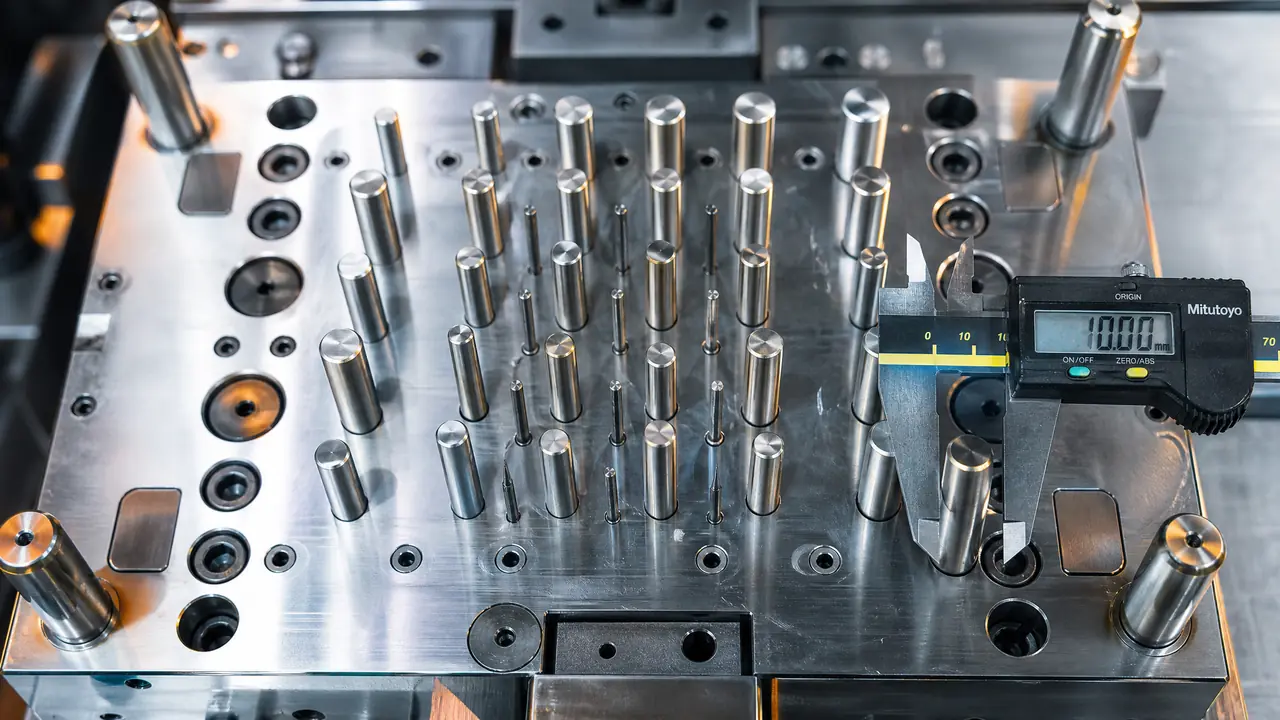

注塑模具顶针怎么配？规格与布置

上个月接了个翻车的壳体模，问题就出在注塑模具顶针上：整模全配了Φ6的圆针，试模出来产品四个角顶白，外观面上还压出一圈亮印，客户当场拒收。改模加针、重新抛光，前后耽误五天，厂里加班加到半夜。这个亏吃得不冤，顶针看着是模里最不起眼的小零件，配错了照样让整套模交不了货。

顶针的活儿不复杂：开模后把冷却定型的产品从后模顶出来。但它扛的是整个产品脱模的阻力。直径选小了，产品被顶穿、顶白；直径大了数量多了，顶针印满产品跑，外观件直接报废。所以规格和布置两头都得抠，缺一头都要返工。

顶针规格怎么选：直径、材料和标准件

常规产品用标准直径系列就够，Φ1到Φ12按脱模阻力与胶位厚度定，材料首选SKD61氮化，寿命能打几十万模次。非标定制贵一倍还得等货，能用标准件就别折腾。

先说直径。行业里常用的标准系列是0.8、1、1.5、2、2.5、3、4、5、6、8、10、12这十几档，对应国标GB/T 4169和HASCO、DME的规格，市面上随时能买到。选的思路是看产品厚度和包覆面积：薄壁件胶位薄、脱模阻力大，宁可多放几支细的也别用一支粗的去怼；厚大件一支Φ8顶得住，就没必要铺一堆Φ4。

细于Φ1的顶针要做台阶加粗，后段做成阶梯状，固定段粗、工作段细，不然合模一受力就弯。我见过Φ0.6的直身针，打了不到三万模次断了两支。真碰到太细的位置，宁可改扁顶针，扁的抗弯能力强得多。

材料这块没什么悬念。SKD61氮化处理，表面硬度能做到HV900上下，配合理间隙用几十万模次不拉伤，一支标准件也就几块到十几块钱。T8A便宜三四成，但耐磨性差一截，打样模打个几百模次无所谓，量产模用它，两万模次之后表面开始拉伤，飞边跟着来。省那几块钱，赔的是停机修模。

顶针布置原则：跟着受力走，别对着外观面

布置核心是让顶出力均匀分散：顶针靠产品边缘和骨位走，避开外观面和配合面，斜顶行程内留足空间。受力不匀，产品顶出来就翘，严重的直接顶裂。

第一个原则是靠壁。顶针中心到产品边的距离留1.5到2毫米，太贴边薄钢会崩，太远了边缘部位顶不到，脱模时边缘先粘、中间先掉，产品一变形就卡在模里。深腔件的骨位、螺丝柱这些粘模力大的位置要单独照顾：柱子用司筒顶，骨位根部补顶针，别指望均匀铺一层圆针就能解决。

第二个原则是避让。外观A面、透明件的大平面上尽量不放顶针，放上去就是顶针印，客户验货第一个挑这个。配合面也别放，比如壳体的止口位置，顶针配合面多少有微小毛刺，装配的时候会刮伤或者卡尺寸。实在没地方顶，就把顶针挪到非配合的侧面，或者用斜顶从内侧带出来。分型面和配合面怎么划分，模具分型面怎么选这篇里写得比我这里细。

数量我一般按投影面积估算：每平方厘米一根左右起步，再按结构加减。四角要均匀，别一边密一边空，一边受力大一边受力小，产品顶出来准歪。整套顶出系统在塑料注塑模具四大系统拆解里有整体框架，布顶针之前先把那篇的逻辑捋一遍，会顺很多。

还有两个容易漏的小点。一是长条顶针、对角度有要求的顶针要加防转销，不然装配的时候转了个方向，顶出面就对不上了。二是深腔最后填充的角落，故意放一根顶针，配合间隙能当排气用，困气烧黑的问题能顺带解决一半。

这几个坑我踩过，你直接绕开

配合间隙是最大的坑：单边0.01到0.02毫米，大了飞边小了卡针。顶出面是斜面要做防滑齿，打孔前先查运水避让，这三处出问题都是试模后才发现。

间隙这事我吃过亏。早年有一套模，师傅按单边0.05配的，说是打起来顺滑不烧针。结果两万模次不到，每支顶针周围一圈飞边，产品全检都来不及。后来全部重新割孔收间隙到单边0.015，才算消停。反过来配太紧也不行，车间夏天温度一高，热膨胀一顶，针直接烧死在孔里。

斜面顶出是另一个高频翻车点。顶出面落在斜面上，顶出瞬间针头打滑，产品被顶偏甚至顶裂。处理办法是斜面上铣一小块平台再顶，或者顶针工作端加防滑齿。这两种我们车间都做过，铣平台的成本更低，优先选它。

打孔之前先查运水。顶针孔和运水孔打架，钻下去才发现，模铁基本废一半，补焊再重钻，一折腾就是好几天。画图阶段花十分钟核对避让，能省后面几天的返工。模具钢从采购到加工的完整链条，注塑模具加工全流程这篇按顺序拆过，开模前值得对照着看一眼。

顶针板下面记得装垃圾钉。没有它，顶针板直接贴死在模脚上，掉进去一点粉屑，整块板就垫不平，四支角上的顶针高度差个零点几毫米，产品顶出来一边高一边低。这个小零件几块钱，作用不小。

说回开头那套壳体模。最后加了六支Φ4顶针、两支司筒，重新抛光外观面，改模加试模折腾一周，多花了快两万，起因就是开模前没人把顶针清单过一遍。你要是最近要开新模，先把直径系列定下来、布置原则核一遍、配合间隙写进图纸备注，这三步做完，顶针这块基本不会再出幺蛾子。

常见问题

顶针痕太明显怎么办？

先降顶出速度，很多顶白是顶太快震出来的。还不行就加大顶针直径或者增加数量，让单位面积受力降下来。外观件上的印子，抛光顶针端面、把位置挪到非外观区，实在躲不开就考虑改斜顶从内侧出。

顶针数量是不是越多越好？

不是。数量多了顶针印跟着多，加工费也涨，孔位太密还会削弱模芯强度。够让产品不变形、不顶白就行，一般投影面积每平方厘米一根上下，再按结构微调。

细顶针断在模孔里怎么取？

别硬敲，越敲越往里挤。先用电火花把断针烧蚀掉，再检查孔壁有没有拉伤，最后重新配一支同规格的装上。孔壁轻微拉伤可以研磨收一下间隙，拉伤了就得扩孔镶套。

顶针和司筒怎么选？

螺丝柱、圆管这类位置用司筒，顶柱子的同时防止缩痕和粘模。平面位置普通圆顶针就够，司筒贵一截，加工装配也慢，没必要全模都上。
