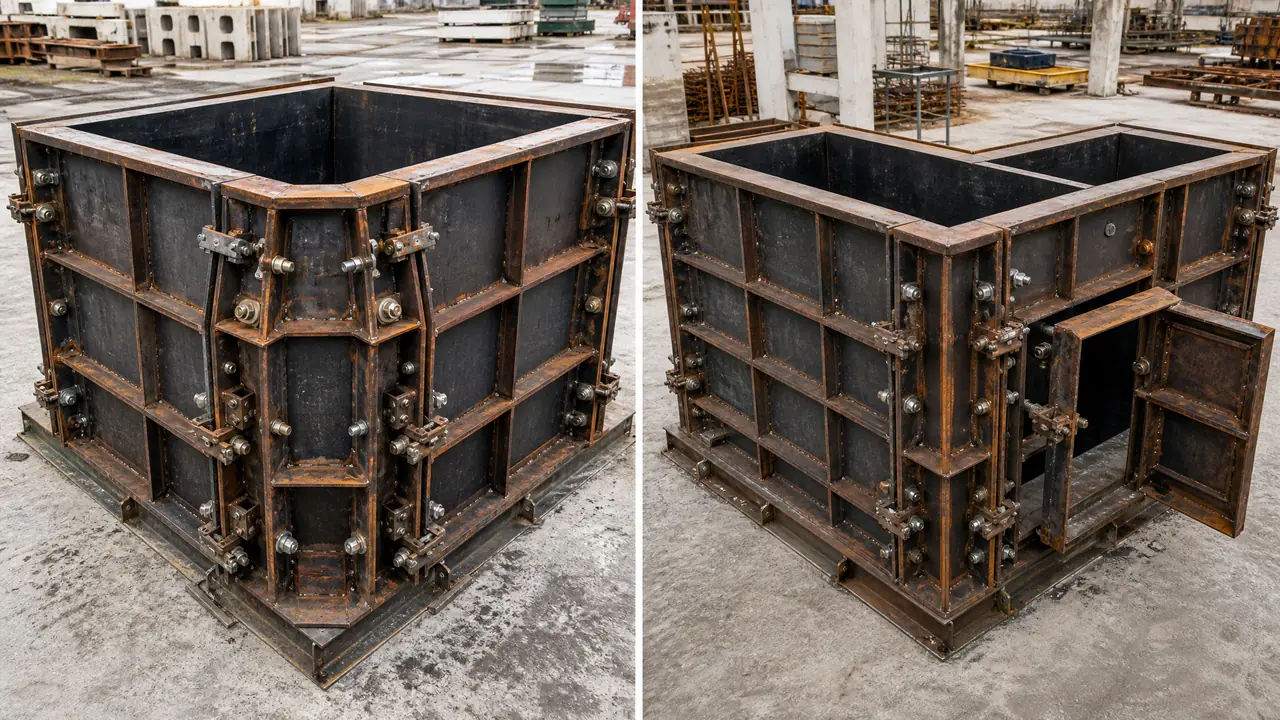

电缆井模具怎么拼转角井三通井？异形井体模片拼装实战
把话放这儿：电缆井模具真正费工夫的不是直线井，是转角井和三通井这类异形井体的模片拼装。角度片配错一度，浇出来的井口就歪，管线口对不上还得砸。按线路转角定楔形片、先拼主井再上支口、竖缝错台压在一毫米以内，这三条做到，拼一口三通井半天足够。
上个月在保定郊区的预制场给电力公司赶一批电缆工作井，图纸里三口转角井、两口三通井。工人到场先把直线井模片哗啦围起来，干得挺欢，一转到转角井那儿就卡壳了，几个师傅拿着直线片往九十度的角上硬怼。我过去看了一眼就头疼，这是这行的老毛病。
电缆井模具说白了就是电力电缆工作井的专用钢模。电缆走到头要接头、要拐弯、要分支，这些都得在井里操作，所以线路每隔三四十米就得留一口井，直线井、转角井、三通井是三种最常见的井型。直线井四片直板一围就完事，转角井和三通井的功夫，全在模片分块和拼装顺序上。这篇就盯住这一个点讲透，别的先不扯。
电缆井模具跟圆检查井钢模差在哪
电缆井模具是方形工作井专用钢模，井壁要留电缆排管口和爬梯预埋，模片分块比圆检查井细，靠M16螺栓锁成整体，一套自重1.5到2.5吨。参数后面会逐个拆开讲。
圆检查井模具是一整圈桶壁，吊起来往底座上一放就成型了。电缆工作井是方的或者矩形的，常见内空有1.2米×1.7米、1.5米×1.7米两种，深度两米到两米五，井壁上还得留φ150的电缆排管口和爬梯预埋件。方井围不成一圈，模片就得一块一块拼，这是跟圆井模具最本质的差别。
面板一般用5毫米的Q235，背后焊6.3号槽钢做筋，间距200毫米上下。Q235和Q345怎么取舍、激光下料跟等离子切割差在哪，我之前写过一篇检查井钢模具厂家怎么挑的文章，里面掰得很细，这里不重复展开。
价格顺嘴说一句。这种井模基本按吨位走，一吨5500到6500元，一套直线井模1.8吨上下，算下来一万出头。我更偏向买足5毫米的，市面上有3毫米薄板冲量的，便宜两千块，振捣棒一顶一个鼓包，第二年就废了，账不算不知道。
转角井的楔形模片怎么配角度
转角井按线路实际转角配楔形模片，30度、45度、90度各有专用角片，外侧片宽内侧片窄，宽度差按壁厚和角度算，不能拿直线片硬凑。这一条是我拿真金白银换来的教训。
这里有个亏要认。前年拼第一口90度转角井，我心想不就是两口直线井拐个弯嘛，直接拿直线井模片对拼。结果外角那道竖缝张开小二十毫米，内角顶死还错台，浇筑到一半从外缝跑浆，拆模一看井壁全是蜂窝麻面，两口井壁件报废，亏了两千多还搭进去两天工期。
打那以后我学乖了，转角井必须用楔形片。原理不复杂：转角处外侧井壁展开长度比内侧长，壁厚250毫米的90度转角，外模片跟内侧模片的宽度差能做到六十到八十毫米。厂家下料前会问三个数——转角度数、壁厚、内空尺寸，给准了角片回来直接能用。
拼的时候也有讲究。角片跟相邻直线片先虚锁不拧死，拿卷尺量内空的两条对角线，差值压到5毫米以内再锁紧。对了，说到角度——线路上不全是正南正北，碰上37度这种零碎转角，别犹豫，直接让厂家做异形角片，多花八百块，比现场凑合强十倍。
三通井的丁字口怎么拼才不返工
三通井等于两口直线井拼成丁字，支线方向多两个断口模片和洞口封板，拼装顺序是先锁主井筒，再上支口模片，最后装洞口法兰。顺序反了就得拆重来。
三通井难在井壁要开两个支线口，常见洞口是800×800毫米，或者φ1000的管口。模片在这两个位置是断开的，断口边缘焊一圈法兰边，支线方向的井筒模片顶上来，螺栓就锁在这圈法兰上。法兰是整套模里最容易变形的地方，收货那天我会拿水平尺贴一遍，翘曲超过2毫米的直接退回厂家。
拼装顺序记个口诀：先主后支、先下后上。四个人先拼主井筒，两个半小时围拢锁紧，再吊支线方向的两片井筒模，对准法兰孔位穿螺栓，最后装洞口封板。新徒弟最爱犯的错是支口片先上，主井还没锁紧就被带歪了，拆了重对又是一个钟头。直线井四个人两小时收工，三通井得多花一倍，赶工期报价的时候这笔时间要提前算进去。
三通井里还有一道现浇隔墙，把主井室和支线室分开，免得电缆头在井里打架。隔墙模简单，两块薄板中间穿对拉螺杆夹住就行，让钢筋工支模板的时候顺手带上，不值得单独花心思。
错台和漏浆，手上这三下最管用
拼装盯三处：竖缝错台不超一毫米，M16螺栓按对角顺序锁紧，拼缝压10毫米泡沫胶条，浇筑前拿塞尺全数抽检一遍。三样都不花钱，全靠手上认真。
锁螺栓跟给汽车换轮胎一个道理，对角着来，先虚后紧。一圈锁完回头再补半圈力，别顺着一个方向一口气拧死，那样末尾几颗螺栓孔就对不上了。我见过有师傅拿大扳手死命拧，5毫米的面板愣是拧出一个凹坑，井壁上留一排印子，监理验收的时候指着那说事，多磨了半天。
拼缝堵漏用10毫米宽的泡沫双面胶条，压在两片模片的搭接面上，锁紧后胶条压缩一半才算到位。浇筑前我习惯拿塞尺把竖缝全抽一遍，超过1毫米的松开重对。振捣也有关系，棒头别顶着模片振，隔100毫米往下插一档，顶着模片振出来的是鼓包，后期磨机加腻子修补，一天就耗那儿了。
拆模时间看强度。C30夏天24小时能拆，入冬得36小时起步。拆早了井口缺棱掉角，甲方一句话整批报废，这个险真冒不起。
上个月那批井，三口转角井两口三通井，五天全部拼浇完。监理拿靠尺量内壁，错台最大0.8毫米，一次过。散场时新徒弟问我，直线井是不是也能照这个路数拼，我说能，但你先把角片这几堂课学明白——直线井谁都会拼，会拼异形井的才端得住这碗饭。
常见问题
一套电缆井模具大概多少钱？
按吨位算，Q235钢模一吨5500到6500元。直线井模1.8吨上下，转角井加配角片多花一千到一千五，三通井整套两吨半左右，三万出头。含票含运费要提前跟厂家写死，运费到付款最容易被临时加价。
模片能重复拆装多少次？
5毫米Q235面板正常保养能拆装一百五十次往上，3毫米薄板五六十字就变形。每回拆完清浆渣、补刷脱模剂、螺栓丝扣抹油，寿命能差出一倍。
电缆工作井内空尺寸有标准吗？
国标图集里有常用规格，直线井1.2米×1.7米最普遍，转角井和三通井按电压等级和电缆回路数定，10千伏线路常见1.5米×1.7米。下单前拿甲方图纸核一遍，井深和管口标高最容易被漏掉。
浇筑时涨模了怎么补救？
发现轻微鼓肚马上停振，补锁鼓包附近的螺栓，减半层浇筑。已经涨出去超过5毫米的，拆模后錾掉突出部分再抹砂浆修面，别等强度上来才处理，那时候就得动风镐了。
没有异形角片，现场能自己改吗？
急单可以拿直线片气割修边加焊角钢凑，但只救得了小角度，90度转角千万别凑。改过的片焊缝多，回收的时候按废钢算钱，一套能亏小一千，长远看还是订制角片划算。
