组合模具是什么？模块化设计省钱的逻辑

上个月有家做塑料收纳盒的工厂找到我，说四款产品都要开模，三份报价单加起来都在十九万上下，老板问我有没有省点的办法。我给他出的方案就是组合模具——四款产品共用一套模架，只换中间的型腔和型芯镶件，最后总价压到十二万出头，交期还省了半个多月。这种做法行业里也叫模块化模具，思路不玄乎：一套模具里真正决定产品形状的，只有型腔和型芯那一小块；模板、导柱、导套、顶针这些结构件，对同系列的不同产品来说几乎长得一样。

把不变的部分做成标准件，把常变的部分做成快换件，这就是模块化设计的全部逻辑。听着像拼积木。真落地的时候要抠的细节不少，下面一层一层拆开讲。

组合模具到底由哪些模块组成？

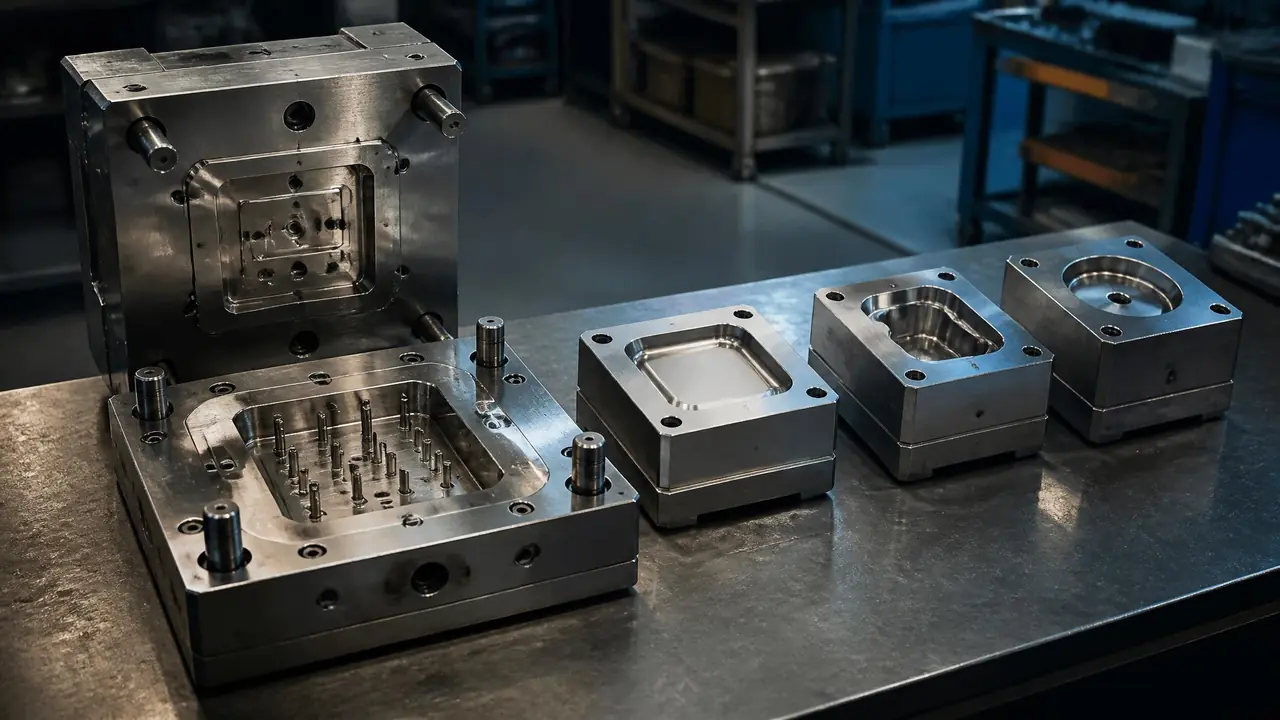

组合模具就是标准模架加可换型腔模块：模架、导向、顶出系统做成通用件，型腔型芯做成镶块，换产品只换镶块。动模定模两块大模板、四根导柱、复位杆和顶针板，这些是通用部分，一般用P20或者718H做，保养得好能用很多年。真正每款产品不一样的是中间那两块镶件，材料按产量选：量小的用P20就够，量大的、带腐蚀性的料用S136更稳。我给那家收纳盒厂配的就是718H模架加S136型腔镶件，四款产品共用一个模架。镶件怎么固定、怎么防转，门道全在挂台、定位销和锁紧方式上，具体做法之前写过一篇模具镶件从选材到固定的完整拆解，这里不重复。

换模方式市面上常见三种：螺钉加定位销、楔形块锁紧、电永磁吸盘。小厂用螺钉的最普遍，一个师傅半小时能换完。电永磁快换最省事，连调机带换型四十分钟内搞定，就是贵，一套吸盘要上万块，量不大的厂回本慢。

还有个细节：几款产品共用一个模架，冷却水路得按投影最大的那款来设计，接口要留足。我们第一套就把水路做短了，打第三款收纳盒的时候模温压不住，80度的料温打出来缩水痕明显，补了两组快接水路才解决，这一课花了两千块。

模块化省钱的账是怎么算的

省的大头在结构件复用：一套标准模架几千到一万多，四款产品只买一次；单做一副型腔镶件八千到一万五，比整套重开省一大截。拿收纳盒那个案子算给你看。四款产品整套开模，模具厂报价每套四万八，四套就是十九万二，交期排下来要七八十天。改组合方案：一套718H模架加热流道系统六万五，每款产品只做型腔型芯镶件，单副一万五，四款六万，合计十二万五，省了三成半。工期更明显，模架十五天到位，之后每副镶件八天出一套，四款全部交齐不到五十天。

后续加新款更划算。上个月他们补了一个带提手的款式，只做了一副镶件，八天交模，一万四。要是当初按整套开模的路子走，这一款又得从模架开始算钱。

还有一笔隐形钱别忘了：换型停机。整套模换一个产品，吊模、找正、接管路，半天起步；组合模换镶件，四十分钟左右就能再开机。按一台注塑机一天两千块上下的机时费算，频繁换型的厂一年省下的停机费，够再做几副镶件。我们给几个常年两班倒的客户都这么算过，账很清楚。

哪些产品适合做组合模具

品种多、单款量不大、外形尺寸接近的产品最适合；尺寸悬殊或者单款几十万模次的大产量件，还是整套开模稳。我按这几年的案子捋了一张对比表，你对着自己的产品看：

要提醒的是别硬凑。见过一个客户想把巴掌大的盖子和半米高的收纳箱塞进同一个模架，投影面积差了好几倍：锁模力按大的选，做小的就浪费；按小的选，大的又打不满。最后还是拆成两套模架各带两款。

我的经验是同系列产品投影面积差不超过三倍、壁厚接近，放一个模架里才舒服。模具想用得久，镶件和模架都得按时保养，做法可以照着之前那篇模具寿命延长的实战手册来。

再说说我觉得最吃这套方案的行当：文具、日用品、五金包装。客户隔三差五加新款，单款量又不大，组合模正好接得住，镶件做完当月就能上机。

回头再看那个收纳盒客户，第二批又加了一款，只补一副镶件就上了产线，老板在电话里说这笔账当初算对了。组合模具省钱的逻辑说穿了就一句：别为不变的东西反复付钱。你手上要是也有好几款等着开模的产品，先别急着要报价，把每款的尺寸、单款量列清楚，让模具厂按组合思路出一版方案，和整套开模的方案摆在一起比，哪边划算，账会自己说话。

常见问题

组合模具做出来的产品精度会差吗？

定位做得好就看不出差别。我们车间实测，定位销加楔形块锁紧的结构，镶件重复装配的误差在0.02毫米左右，打出来的日用品根本看不出接痕。怕的是有些低价单用单颗螺钉固定，打几万模次后间隙磨大，飞边就冒出来了，所以每三个月要复紧检查一次。

一个模架最多能共用几款产品？

日用品类我做过最多的是六款共用一套模架，尺寸都在相近的范围里。再多顶针布局就容易打架，水路也要绕远，硬凑进去两头不讨好，宁可加第二套模架分着带。

现成的模具能改成组合式吗？

能改，但只建议模架还健康的时候改。导柱导套间隙超过0.03毫米、模板有明显压痕的，改了也是白花钱，不如直接重新配一套标准模架。动手前先让钳工拿塞尺量一遍间隙，这一步别省。
