模具介绍：给外行人的入门讲解，一个车间师傅的大白话
这事儿得拆开说：模具就是一个掏了空腔的钢块，把塑料、铝水或面团灌进去，等它定型，一开一模就复制出一件成品。手机壳、水杯、瓶盖全从它肚子里出来。外行想入门，看懂型腔和顶针这两样就算摸着门了。
上个月我侄子来厂里玩，站在注塑机旁边问我：大伯，你们整天挂在嘴上的模具到底是个啥？我指了指机器边那坨半人高的铁疙瘩。他一脸失望。就这？就这。
网上写模具介绍的文章不少，十篇有九篇上来就背定义，什么工业之母，什么成型工艺装备，背完你还是不知道它跟你有啥关系。我不背。你就记一句话：模具是一块掏了空腔的钢，材料灌进去，等它一硬，打开模就是一件成品。你今天摸过的水杯、遥控器、手机壳、牙膏盖，十件里有八件出厂前都从某个模具的肚子里过过一遍。
你家冰箱里的冰格，其实就是一副最便宜的模具。凹下去多少，冰块就长多少。过年蒸糕用的木头印子，刻了花样，糕上就有花样。车间里那副几十万的钢模，干的也是同一件事，只不过它更硬、更准、更贵，一副能压几十万个产品不变形。区别就这么点，没那么玄。
模具到底是什么？先从你家冰箱的冰格说起
模具就是批量复制的反向样板：型腔长什么样，产品就长什么样，冰格冻冰块、月饼印子压花纹，全是这个理。把冰格换成钢，把冰水换成熔化的塑料，注塑就成了。塑料在料筒里加热到两百来度，熔成粥一样，注塑机用几十吨到几百吨的力把它压进型腔。模温大概八十度上下，水路里循环着冷水给它降温，几秒到几十秒塑料定型，模具一开，顶针从背后把产品顶出来。整套动作一分钟能重复几十回，昼夜不停。
我带的徒弟第一课不是学软件，是看机器开模。开模那一瞬间最直观：动模定模分开，产品挂在一边，浇口连着一小截料把，跟冰块留在冰格里一模一样。看熟了这三十秒，模具的大半门道你都看见了。
有一样是冰格做不到的：收缩。塑料从热的冷到常温会缩小，ABS缩千分之五上下，PP能缩到千分之十五还多。所以型腔不能照着产品图直接掏，得放大一点，这叫放缩水。放大多少，靠经验也靠模流分析，放错了产品就超差。我见过最冤的一副模，缩水方向放反了，整套报废，二十几万打了水漂。
一套模具肚子里装了什么？动模定模一开一合

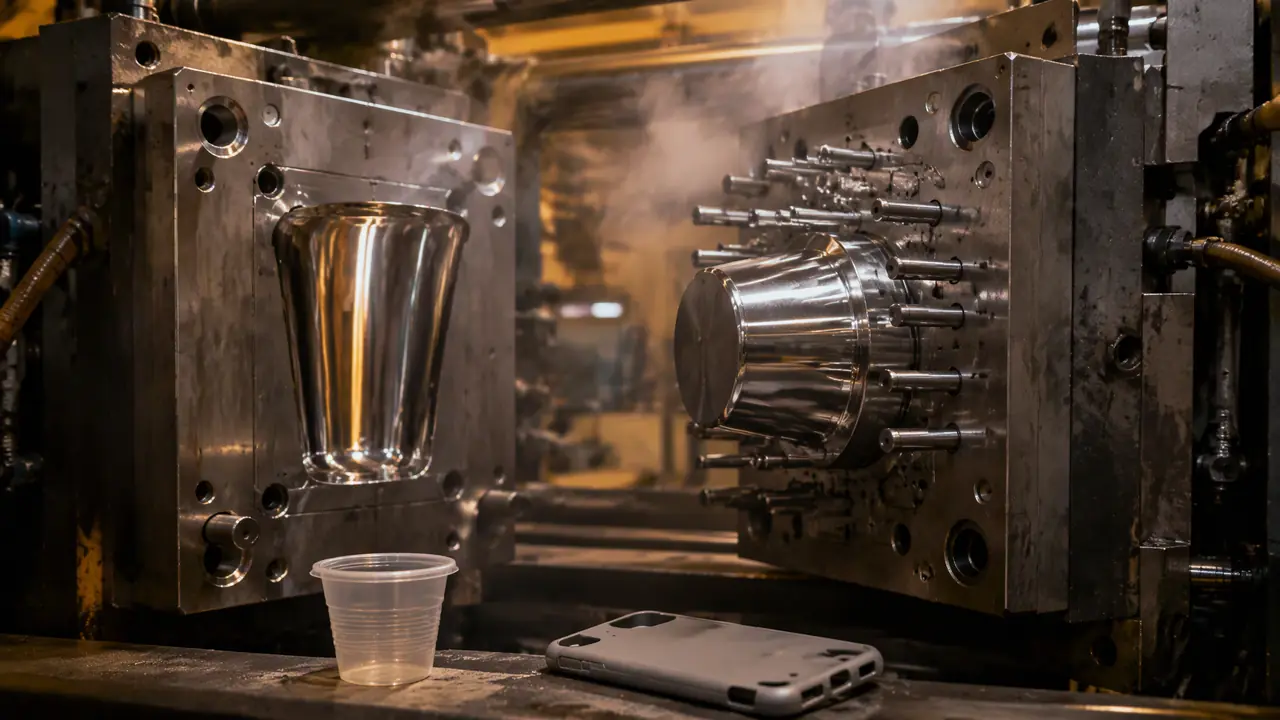

最常见的注塑模具分动模定模两半，合起来留出型腔，里面藏着浇口进料、水路冷却、顶针顶出三套系统，缺一样都出不了合格件。拆开讲。定模那半装在注塑机定模板上不动，动模那半跟着机器开合。两半合上，中间留出的空腔叫型腔，凸出来顶出形状的叫型芯，一凹一凸，产品的皮就夹在中间，壁厚一般一到三毫米。公差控制在正负零点零二毫米，差不多头发丝的三分之一，这就是模具贵的原因之一。
肚子里还有三笔暗账。浇注系统是进料的路，主流道、分流道最后到浇口，塑料从这儿挤进去，产品上留个小疤，就是你拧瓶盖时摸到的那个小点。冷却系统是埋在钢里的水管，接模温机把热量带走，水路排得密，周期就能快两三秒，一年下来省的钱不少。顶出系统是一排细钢针，开模后从背后把产品推下来，位置排不好，产品会顶白甚至顶穿。
有的产品带卡扣、有侧孔，还得加滑块斜顶，开模时斜着抽出去。对了，说到这个，我年轻时装模，把一个滑块的方向装反了，试模一压，斜导柱直接别断，崩出来的铁屑差点伤到人。挨了一顿骂，也记了一辈子。
开一套模具要多少钱、等多久
普通单腔注塑模三万起步，设计两三周，T1试模通常等三十五天上下；腔数、钢材、热流道每加一样，价格就往上翻一截。给你个数，是我这些年经手报价单的大概区间，各地行情有出入，别当标准答案。
| 产品 | 常用钢材 | 大概价格 | 大概周期 |
|---|---|---|---|
| 瓶盖、小盖子（单腔） | P20 | 3-5万 | 30-35天 |
| 家电外壳（单腔） | 718H | 8-15万 | 45-50天 |
| 手机壳（一拖八） | S136加热流道 | 20万往上 | 60天起 |
为什么差这么多？腔数翻倍，钢料和加工工时跟着翻；热流道一套就是几万，换来的是不用剪料把、料耗低；钢材从P20换到S136，防锈镜面，做透明件必须用，光材料一吨就差好几倍。周期这块，设计十天半月，钢料订回来粗加工，精加工、装配、试模，环环都要排队，三十五天出T1已经算顺的。
去年有个做文创的老板，图便宜找了家三万块的模。试了五回，产品不是缺料就是拉裂，最后补了八千块改模才勉强收货，前后拖了两个多月。模具这行，报价低得离谱的，一定在钢料或者工时里抠了东西，省下的钱后面加倍还。
后来我领着侄子去仓库，指着一排排上油封存的模具告诉他，这里每坨铁疙瘩背后都是一个产品，一个产品背后可能有几千万人用过。他摸了摸那副瓶盖模的型腔，忽然说，原来我每天拧的盖子是从这么个坑里出来的。对，模具介绍写到头，也就是这么一句话：认得那个坑，你就入了门。
常见问题
模具只能做塑料产品吗？
不是。塑料注塑模只是你听说最多的一种，冲压模压铁皮做汽车车门，压铸模灌铝水做发动机壳体，吹塑模吹矿泉水瓶，橡胶模、玻璃模各有各的活。材料成型方式不同，模具长得也不一样。
产品改个小尺寸，为什么还要收改模费？
型腔是整块钢掏出来的，改大要烧焊补料重新加工，改小直接铣掉重抛，都是实打实的工时。位置一改，顶针水路全得跟着挪，行里没有免费改模这一说，报价单里都会写明包含几次修改。
家用的硅胶模具和厂里的钢模是一回事吗？
原理一样，档次差很远。硅胶模几十块，压几十次就老化，谈不上精度。钢模一副几万几十万，压几十万次尺寸不动，公差能到正负零点零二毫米。买烘焙模具看是不是食品级硅胶，开工业模具看钢材牌号和模次寿命。
外行想入门，先从哪里看起？
先分清三个词：型腔、型芯、顶针，然后去车间盯着一次完整的开合模，三十秒就够。再想深入，找模具结构图解对着实物看，比啃教科书快得多。
